moulin à blé et scierie Chardon
Franche-Comté > Doubs > Montlebon
Œuvre étudiée
Auteur
Copyright
  • (c) Région Bourgogne-Franche-Comté, Inventaire du patrimoine

Dossier non géolocalisé

Localisation
  • Aire d'étude et canton Pays horloger (le) - Morteau
  • Hydrographies dérivation de la Douve
  • Commune Montlebon
  • Lieu-dit Derrière le Mont
  • Cadastre 2017 D 191-193, 344  ; 1814 D 338-341
Désignation
  • Dénominations
    moulin à blé, scierie
  • Appellations
    scierie chardon
  • Parties constituantes non étudiées
    aire des produits manufacturés, aire des matières premières, atelier de fabrication, bassin de retenue, bâtiment d'eau, hangar industriel, logement, jardin potager, garage, rampe d'accès, bief de dérivation
Historique

Le moulin est bâti au 18e siècle : la date (partiellement lisible) 17.4 est gravée sur un linteau de baie à l'étage de soubassement à l'ouest (des fragments d'inscription sont aussi visibles : V o i près de la date, t o M b suivi de l ou i sur une autre pierre). Dessiné avec deux roues hydrauliques verticales sur le plan cadastral de 1814 (D 339), il appartient au meunier Félix Chardon (1768-1847). Originaire de Goumois, la famille Chardon est active dans la meunerie et la scierie, et possède à différentes époques plusieurs des établissements de Derrière le Mont. Ce site, transmis de père en fils, reste entre ses mains tout au long du 19e siècle et la majeure partie du siècle suivant : il est tenu de 1835 à son décès par Auguste (1802-1857), puis jusque vers 1897 par Urbain (1834-1903), jusque vers 1945 par Emile Alexandre (1867-1956) - dont le frère Jules exploite le moulin en amont - et ensuite conjointement par Joseph (1912-2002) et Vital, ses derniers exploitants. En 1851, il se compose de "2 moulins à 1 tournant chacun" et, comme la moitié des établissements hydrauliques établis sur la Douve, est en "chômage prolongé" avec "peu d'affaires". En 1861, Urbain Chardon demande l'autorisation (obtenue le 17 mai 1864) d'ajouter au moulin "une scierie à double harnais". Ce qu'il fait sans attendre puisque le 5 novembre 1862, "l'usine est mise en mouvement par deux roues en dessus, la première sert de moteur à trois scies verticales, la seconde est employée pour le moulin à blé" (qui comporte deux paires de meules). Dotée par la suite d'une machine à vapeur et d'une turbine Francis (remplaçant les roues), la scierie se développe et emploie 3 ou 4 personnes au 20e siècle. La matrice cadastrale signale des extensions vers 1931, en 1948 et vers 1953 (hangar bâti au nord pour le stockage des planches). L'établissement ferme vers 1975-1976 et ne sert ensuite plus que d'habitation. Des vérandas ont été réalisées au 21e siècle à l'est (accolée à un corps de bâtiment en béton occupant l'ancien pont de grange et se poursuivant par un garage en retour d'équerre au nord) et au sud.

Description

Le site comprend deux bâtiments principaux accolés, aux murs en moellons calcaires enduits (avec essentage de planches partiel) et couverts de toits à longs pans et tuiles mécaniques. Celui côté route (à l'est) comprend un étage de soubassement, un rez-de-chaussée surélevé, deux étages carrés (le deuxième correspond peut-être à un rehaussement ancien) et un étage de comble ; l'autre a un niveau de moins (il n'a qu'un étage carré). La desserte s'effectue par des escaliers dans-oeuvre et un escalier extérieur droit récent en béton sur le pignon sud. Un pont de grange (rampe d'accès) desservait l'étage carré à l'est mais il a été surmonté (dès la première moitié du 20e siècle ?) d'un corps de bâtiment, en équerre et en rez-de-chaussée, dont les murs et le toit terrasse sont en béton. Le premier bâtiment est coiffé d'un toit à demi-croupes ; le deuxième a des pignons couverts tout comme le hangar, en pan de bois essenté de planches et à charpente en bois apparente. Le bassin de retenue se signale par son mur de soutènement en pierres de taille massives.

  • Murs
    • calcaire moellon enduit (incertitude)
    • essentage de planches
    • bois pan de bois essentage de planches
    • béton enduit
  • Toits
    tuile mécanique, béton en couverture
  • Étages
    étage de soubassement, rez-de-chaussée surélevé, 2 étages carrés, comble à surcroît
  • Couvrements
    • charpente en bois apparente
  • Élévations extérieures
    élévation à travées
  • Couvertures
    • toit à longs pans demi-croupe
    • pignon couvert
    • noue
    • terrasse
  • Escaliers
    • escalier dans-oeuvre
    • escalier de distribution extérieur : escalier droit en maçonnerie
  • Énergies
    • énergie hydraulique produite sur place turbine hydraulique
    • énergie thermique produite sur place
  • État de conservation
    établissement industriel désaffecté
Statut, intérêt et protection
  • Statut de la propriété
    propriété privée
  • Référence Patriarche
    présent sur POP
Illustrations 16
  • (c) Région Bourgogne-Franche-Comté, Inventaire du patrimoine
  • (c) Ministère des Finances, Service du cadastre
Aller à la notice d'illustration
  • (c) Région Bourgogne-Franche-Comté, Inventaire du patrimoine
Aller à la notice d'illustration
  • (c) Région Bourgogne-Franche-Comté, Inventaire du patrimoine
Aller à la notice d'illustration
  • (c) Région Bourgogne-Franche-Comté, Inventaire du patrimoine
Aller à la notice d'illustration
  • (c) Région Bourgogne-Franche-Comté, Inventaire du patrimoine
Aller à la notice d'illustration
  • (c) Région Bourgogne-Franche-Comté, Inventaire du patrimoine
Aller à la notice d'illustration
  • (c) Région Bourgogne-Franche-Comté, Inventaire du patrimoine
Aller à la notice d'illustration
  • (c) Région Bourgogne-Franche-Comté, Inventaire du patrimoine
Aller à la notice d'illustration
  • (c) Région Bourgogne-Franche-Comté, Inventaire du patrimoine
Aller à la notice d'illustration
  • (c) Région Bourgogne-Franche-Comté, Inventaire du patrimoine
Aller à la notice d'illustration
  • (c) Région Bourgogne-Franche-Comté, Inventaire du patrimoine
Aller à la notice d'illustration
  • (c) Région Bourgogne-Franche-Comté, Inventaire du patrimoine
Aller à la notice d'illustration
  • (c) Région Bourgogne-Franche-Comté, Inventaire du patrimoine
Aller à la notice d'illustration
  • (c) Région Bourgogne-Franche-Comté, Inventaire du patrimoine
Aller à la notice d'illustration
  • (c) Région Bourgogne-Franche-Comté, Inventaire du patrimoine
Aller à la notice d'illustration
  • (c) Région Bourgogne-Franche-Comté, Inventaire du patrimoine
Aller à la notice d'illustration

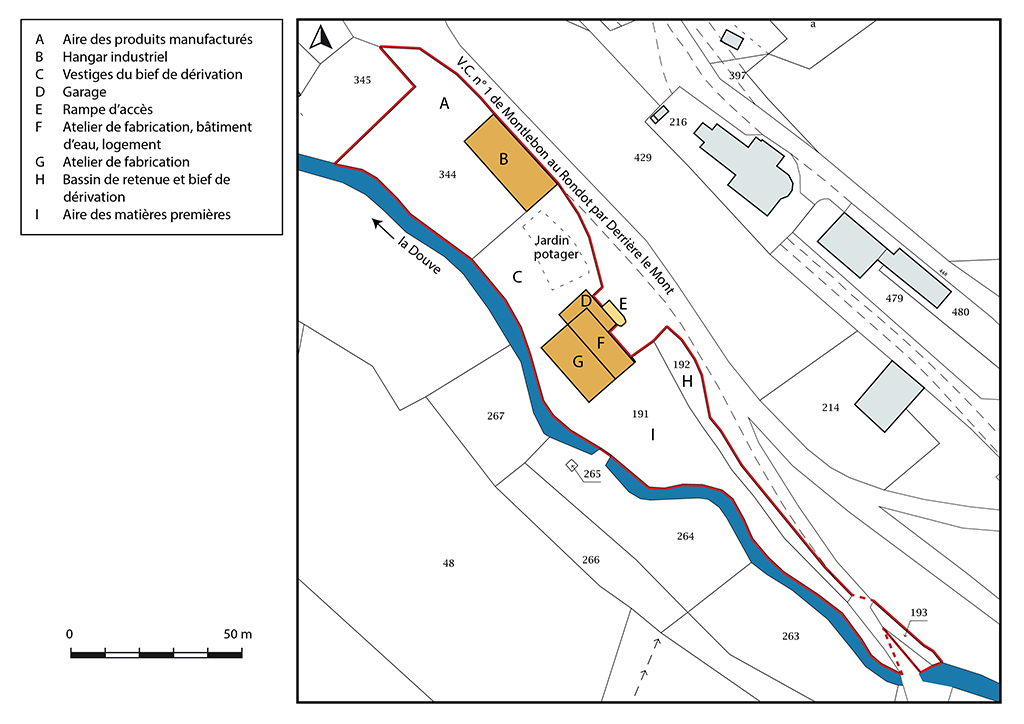

Plan-masse et de situation. Extrait du plan cadastral, 2016, section D, 1/1 000.

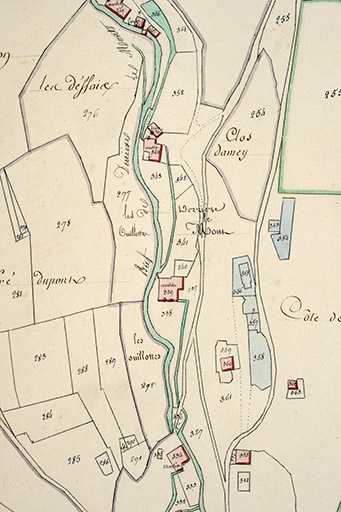

Cadastre de la commune de Montlebon. Atlas parcellaire, 1814, section D 2e feuille [détail : partie centrale de Derrière le Mont], 1/2 500.

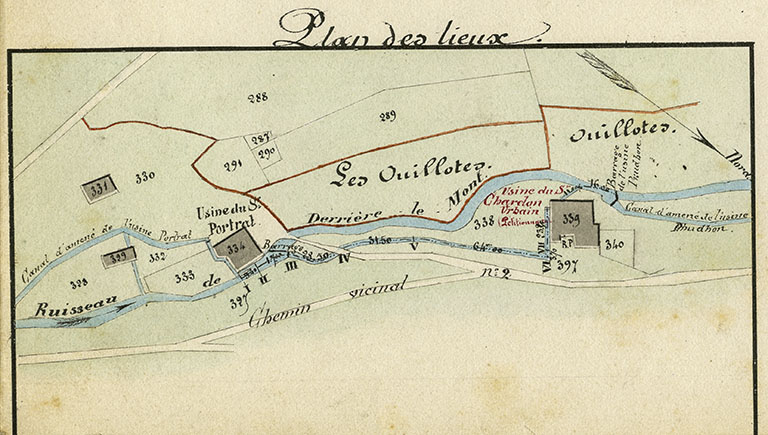

Ruisseau de Derrière-le-Mont. Commune de Montlebon. Règlement d’eau de l’usine du sieur Chardon Urbain. Plan, profils en long et en travers et dessins de détails [détail : le plan], 1863.

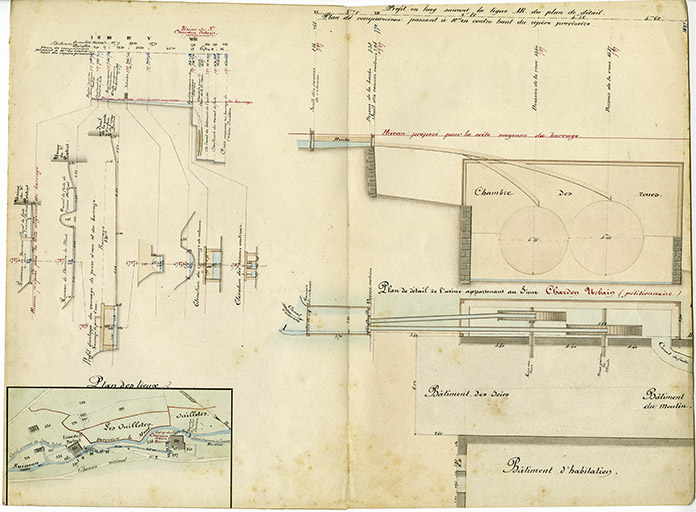

Ruisseau de Derrière-le-Mont. Commune de Montlebon. Règlement d’eau de l’usine du sieur Chardon Urbain. Plan, profils en long et en travers et dessins de détails, 1863.

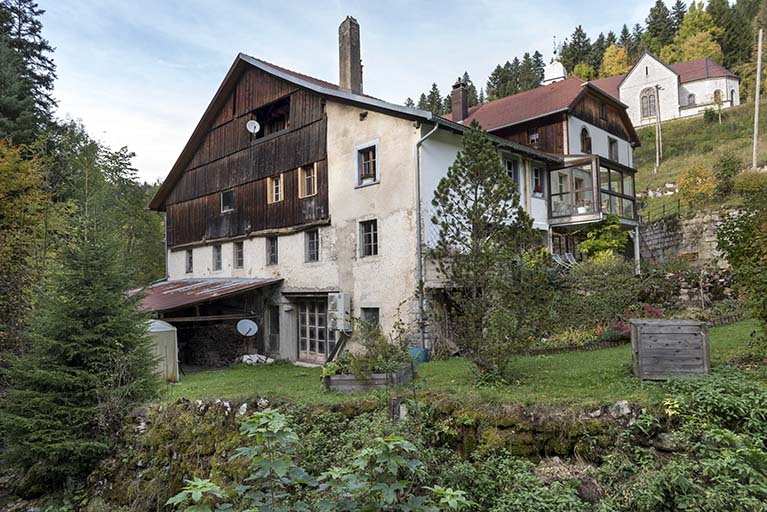

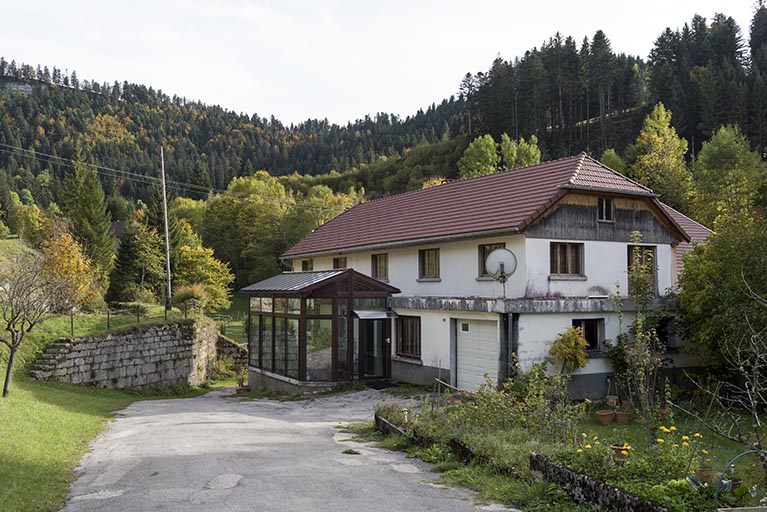

Vue d'ensemble, depuis le sud.

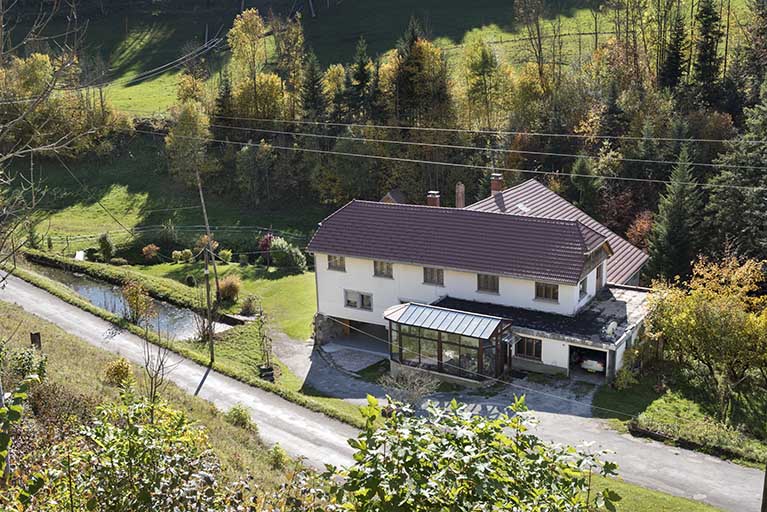

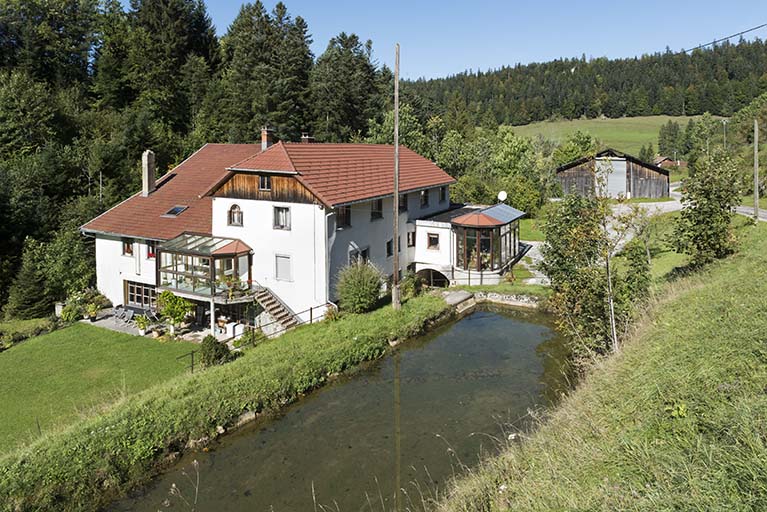

Vue d'ensemble plongeante sur le bâtiment et le bassin de retenue, depuis le sud-est.
Vue plongeante, depuis l'est.
Vue plongeante, depuis le nord.
Bassin de retenue et bâtiment, depuis la route au nord.

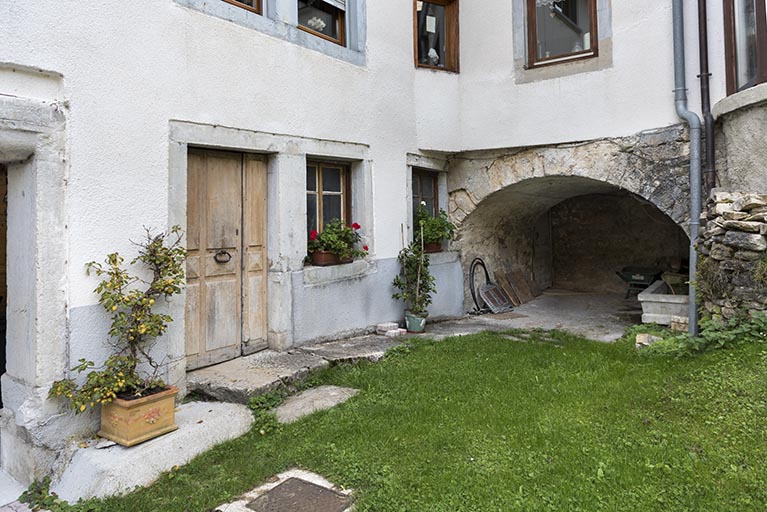

Bâtiment : baies et ancien pont de grange (rampe d'accès).

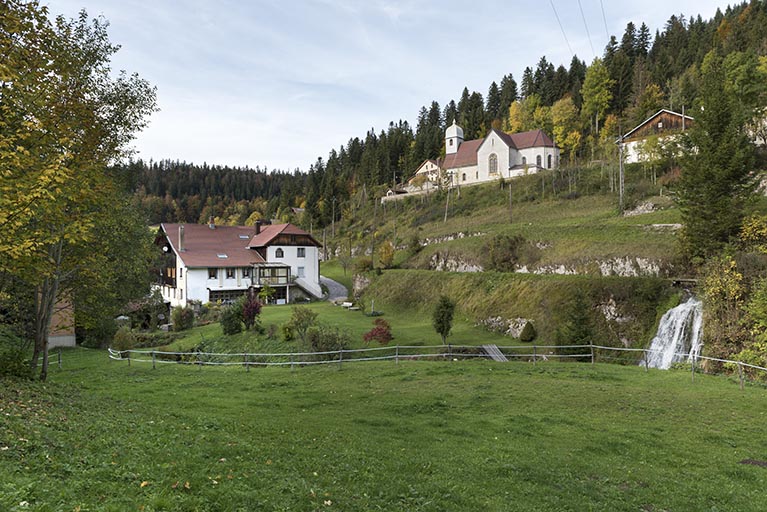

Bâtiment depuis le cours d'eau, au sud.
Bâtiment : inscription près de l'angle sud.

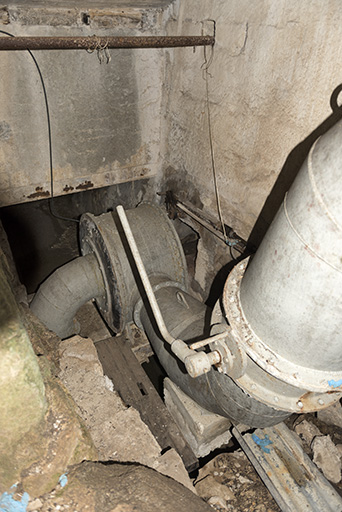

Turbine.

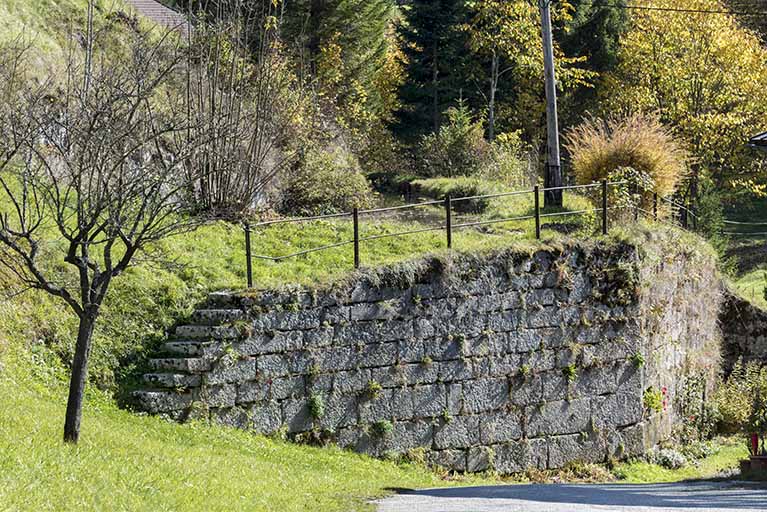

Bassin de retenue : mur de soutènement.

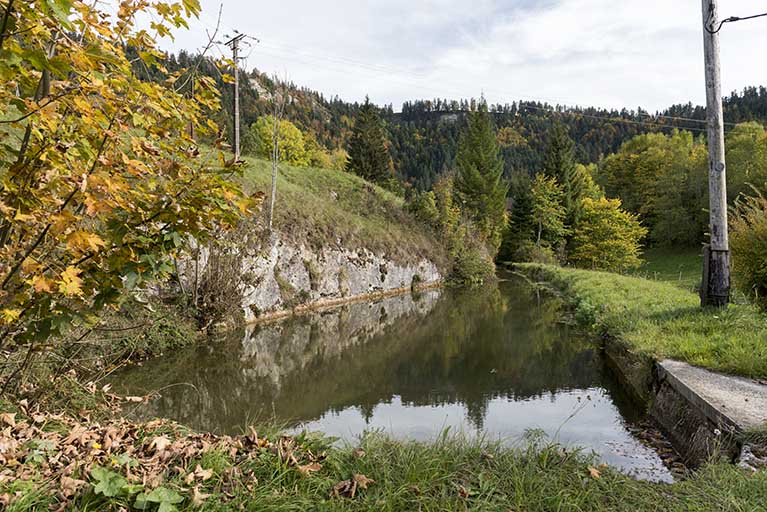

Bassin de retenue.
Hangar, au nord.
Documentation

  • M et Mme Bournez. Actuels propriétaires du site. Montlebon.

    29 septembre 2016

Documents d'archives

  • Archives départementales du Doubs : 3 P 404 Cadastre de la commune de Montlebon, 1814-1965.

    - 3 P 404 : Atlas parcellaire (24 feuilles), dessin (plume, lavis), par le géomètre du cadastre Vial, 1814 (sections A-E) et 1818 (sections F-G).

    - 3 P 404/1-2 : Registre des états de sections, s.d. [1822 ?].

    - 3 P 404/3, 6 : Matrice cadastrale des propriétés bâties et non bâties, 1822-1874.

    - 3 P 404/4-5 : Matrice cadastrale des propriétés bâties et non bâties, 1875-1914.

    - 3 P 404/7 : Matrice cadastrale des propriétés bâties, 1882-1910.

    - 3 P 404/8 : Matrice cadastrale des propriétés non bâties, 1914-1965.

    - 3 P 404/9 : Matrice cadastrale des propriétés bâties, 1911-1965 .

    Archives départementales du Doubs, Besançon : 3 P 404

  • Archives départementales du Doubs : 7 S 72 Cours d'eau et usines. Régime des eaux. Moulins-usines (1825-1896).

    Archives départementales du Doubs, Besançon : 7 S 72
    Usine Chardon Urbain Arsène, 1861-1864.

  • Archives départementales du Doubs : Service hydraulique. Usines. Réglementation, autorisations de travaux. An III-1897.

    Archives départementales du Doubs, Besançon : Sp 742

  • Statistique de l'utilisation de la force motrice des eaux. Annuaire départemental du Doubs pour 1852, 40e année, 1851, p. 103-158.

    P. 128.

Bibliographie

  • Avez-vous connu le Tacot ? : Montlebon / propos recueillis par Hervé Monney pour "Ça percute dans le haut". - Montlebon : Association Appat, 2017. 132 p. : ill. ; 21 cm

    P. 18, 22.

  • Courtieu, Jean (dir.). Dictionnaire des communes du département du Doubs. - Besançon : Cêtre, 1982-1987. 6 t., 3566 p. : ill. ; 24 cm.

    T. 4, 1985, p. 2233-2234.

  • Vuillet, Bernard. Le val de Morteau et les Brenets en 1900, d'après la collection de cartes postales de Georges Caille. - Les Gras : B. Vuillet, Villers-le-Lac : G. Caille, 1978. 294 p. : cartes postales ; 31 cm.

    P. 206-207 : ill.

Documents figurés

  • Ruisseau de Derrière-le-Mont. Commune de Montlebon. Règlement d’eau de l’usine du sieur Chardon Urbain. Plan, profils en long et en travers et dessins de détails, dessin sur calque (plume, lavis), par l’ingénieur ordinaire des Ponts et Chaussées Cuvinot, Besançon le 24 février 1863, échelles diverses, 30,5 x 42 cm. Un exemplaire du plan est conservé dans la liasse Sp 742 des mêmes archives départementales du Doubs.

    Archives départementales du Doubs, Besançon : 7 S 72

Documents multimédia

  • Guichard, Jean-Marie. Recherches généalogiques. Accessibles en ligne sur le site de Geneanet : http://gw.geneanet.org/

    Famille Chardon, à Montlebon (consultation : 5 octobre 2017).
Date(s) d'enquête : 2016; Date(s) de rédaction : 2017
