Dossier non géolocalisé
-
Aire d'étude et canton
la voie ferrée Andelot - La Cluse - Morez
-
Commune
Morbier
-
Lieu-dit
le Bois des Crottes
-

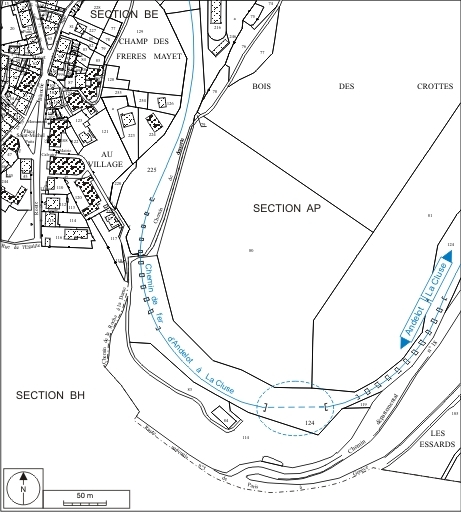

Cadastre
2006
AP
124
-
Dénominationstunnel
-
Appellationssouterrain des Crottes
-
Dossier dont ce dossier est partie constituante
Compliquée par la topographie, la liaison Morbier - Morez fait l'objet de nombreux projets. Celui élaboré en 1892 par l'ingénieur en chef des Ponts et Chaussées Moron est approuvé le 6 février 1893 par le ministre des Travaux publics. Le 24 avril 1896, ce dernier valide le plan des nombreux ouvrages, dont le tunnel des Crottes. Leur réalisation est confiée à l'entrepreneur Allard. La reconnaissance des travaux a lieu le 30 avril 1900 et la ligne est ouverte E l'exploitation le 1er juin.
-
Période(s)
- Principale : 4e quart 19e siècle
-
Dates
- 1900, daté par travaux historiques
-
Auteur(s)
-
Auteur :
Moroningénieur civil attribution par source, attribution par travaux historiquesMoron
Moron, ingénieur en chef des Ponts et Chaussées. 19e siècle.
-
Auteur :
Morisingénieur civil attribution par source, attribution par travaux historiquesMoris
Moris, ingénieur en chef de la compagnie du PLM (Paris Lyon - Méditerranée). 19e siècle.
- Auteur : entrepreneur attribution par source, attribution par travaux historiques
-
Auteur :

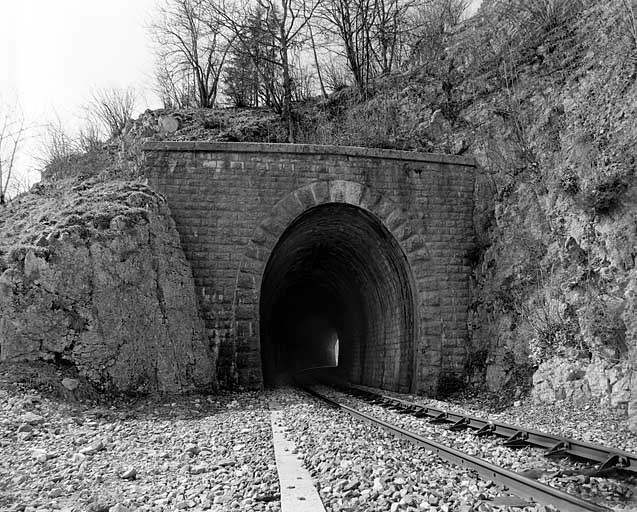

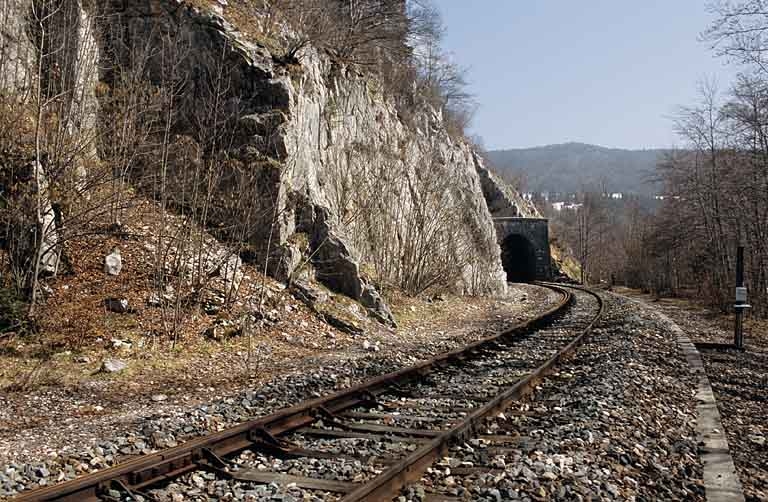

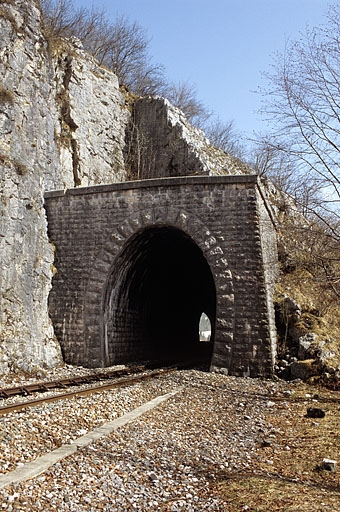

Long de 69 m (du PK 044.716 au PK 044.785), le tunnel est courbe à gauche, avec un rayon de courbure de 180 m et une pente descendante de 25 mm / m. De section ovoïde, il est entièrement revêtu de pierre de taille, avec appareil à bossages rustiques pour les murs et appareil uni pour la voûte en berceau plein-cintre (légèrement surhaussée). Ses extrémités s'inscrivent chacune dans un mur de tête, à bossages rustiques lui aussi, construit en avant du rocher pour former piège à cailloux (surface horizontale stoppant les cailloux dans leur chute). La voie est munie d'un contre-rail (rail de guidage).
-
Murs
- calcaire
- bossage
- pierre de taille
-
Couvrements
- voûte en berceau plein-cintre
-
Statut de la propriétépropriété d'un établissement public de l'Etat
-
Intérêt de l'œuvreà signaler
Etabli entre Morbier et Morez, dans une section devenue emblématique de la ligne Andelot - La Cluse, ce tunnel est indissociable des deux viaducs remarquables qui l'encadrent.
- (c) Région Bourgogne-Franche-Comté, Inventaire du patrimoine

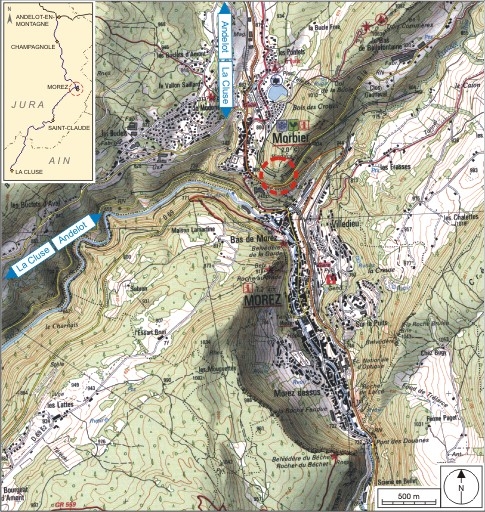

- SCAN 25 (c) IGN - 2008, Licence n° 2008CISE29-68
