Dossier d’œuvre architecture IA39001169
| Réalisé par
- enquête thématique régionale, la voie ferrée Andelot - La Cluse
pont mobile (pont tournant)
Œuvre étudiée
Auteur
Copyright
- (c) Région Bourgogne-Franche-Comté, Inventaire du patrimoine
Dossier non géolocalisé
Localisation
-
Aire d'étude et canton
la voie ferrée Andelot - La Cluse - Saint-Claude
-
Commune
Saint-Claude
-
Adresse
place de la Gare
-

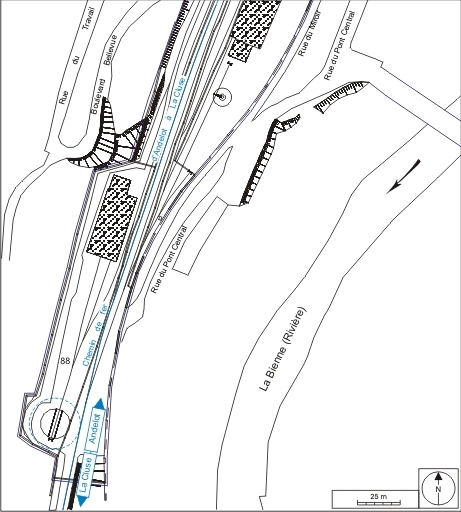

Cadastre
1980
AH
88
-
Dénominationspont mobile
-
Précision dénominationpont tournant
-
Dossier dont ce dossier est partie constituante
Le projet de construction de la gare, inaugurée le 21 juillet 1889, prévoit un pont tournant de 14 m de diamètre pour permettre le retournement des motrices. En 1924-1925, ce pont est remplacé par celui de 17 m subsistant actuellement. Daté de 1896, il a été fabriqué dans la Nièvre par la société des Fonderies et Ateliers de Construction de Fourchambault et La Pique, dans une usine ouverte en 1822 par Jean-Georges Dufaud et les frères Boigues, associés en 1854 aux Houillères de Commentry, et reprise à la fin du 19e siècle par la société Magnard et Cie.
-
Période(s)
- Principale : 4e quart 19e siècle
- Secondaire : 1er quart 20e siècle
-
Dates
- 1896, porte la date, daté par source
- 1925, porte la date, daté par source
-
Auteur(s)
-
Auteur :
Fonderies et Ateliers de Construction de Fourchambault et La Piquefabricant signatureFonderies et Ateliers de Construction de Fourchambault et La PiqueCliquez pour effectuer une recherche sur cette personne.
Société des Fonderies et Ateliers de Construction de Fourchambault et La Pique. Située dans la Nièvre, l'usine est ouverte en 1822 par Jean-Georges Dufaud et les frères Boigues, associés en 1854 aux Houillères de Commentry, et reprise à la fin du 19e siècle par la société Magnard et Cie.
-
Auteur :
Magnard et Ciefabricant signatureMagnard et CieCliquez pour effectuer une recherche sur cette personne.
Société Magnard et Cie, fabricant. À la fin du 19e siècle, elle reprend la société des Fonderies et Ateliers de Construction de Fourchambault (Nièvre).
-
Auteur :

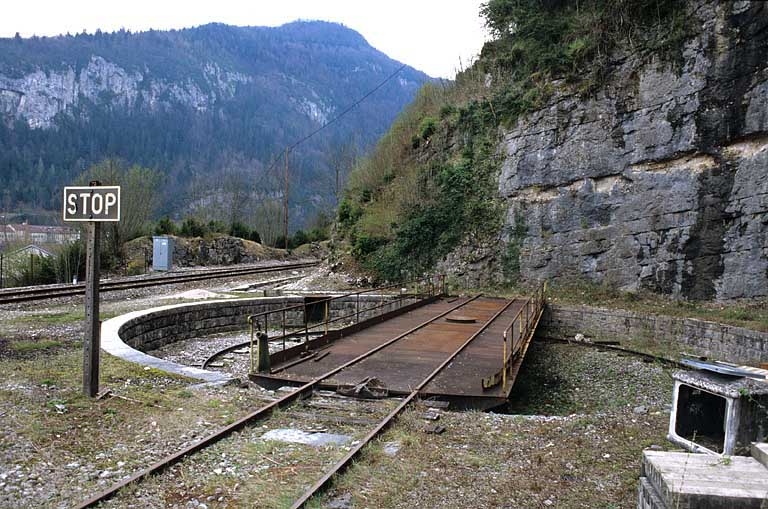

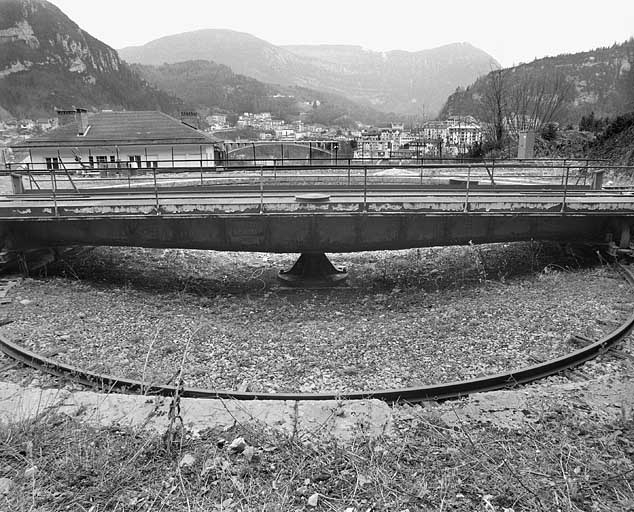

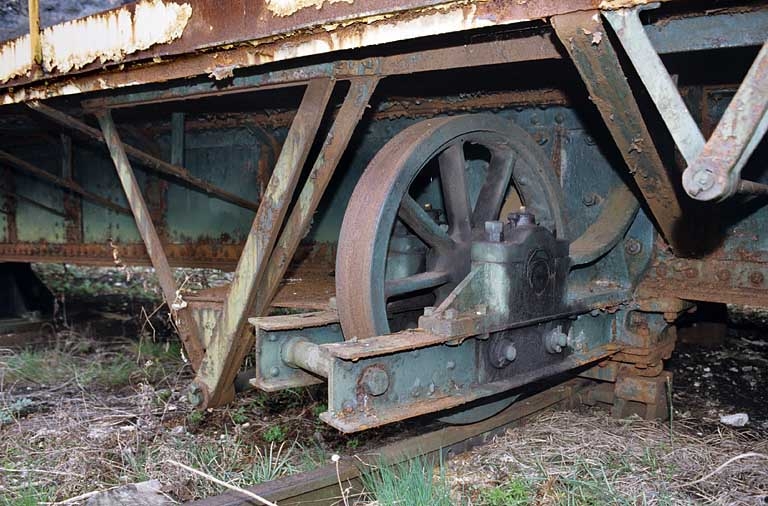

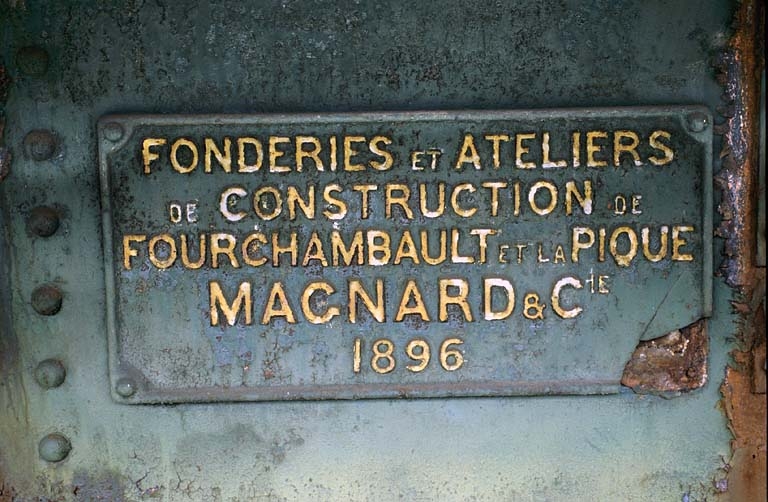

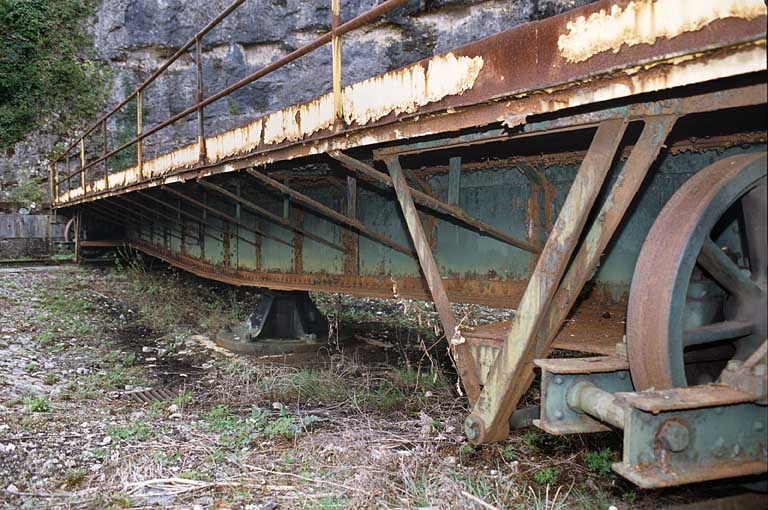

Identique à celui de Morez, le pont tournant se compose d'un tablier métallique, supportant deux rails fixés directement sur lui et porté par un pivot central (haut d'environ 1, 80 à 2 m). D'un diamètre de 17 m, il est placé à l'intérieur d'une fosse en maçonnerie, plus profonde au centre. Le tablier est soutenu à chaque extrémité par deux roues, tournant sur un rail circulaire, et il est actionné à la main à l'aide de deux barres amovibles, qui se fixent sur un support placé à chaque extrémité. A côté de ce support, deux leviers commandent le plus grand un blocage au sol, l'autre un verrou fixé sur le tablier. Trois plaques en fonte, avec inscriptions en relief, fixées sur l'oeuvre donnent les informations suivantes : Fonderies et Ateliers / de Construction de / Fourchambault et la Pique / Magnard & Cie / 1896, et T - 8 / N° 34.
-
Murs
- calcaire moellon
- fer
- acier
-
Énergies
- énergie humaine
-
Statut de la propriétépropriété d'un établissement public de l'Etat
-
Intérêt de l'œuvreà signaler
Les ponts tournants constituent un équipement devenu rare en France, et la ligne n'en conserve plus que trois.
- (c) Région Bourgogne-Franche-Comté, Inventaire du patrimoine
- SCAN 25 (c) IGN - 2008, Licence n° 2008CISE29-68
- (c) Région Bourgogne-Franche-Comté, Inventaire du patrimoine
- (c) Région Bourgogne-Franche-Comté, Inventaire du patrimoine
- (c) SNCF
- (c) Région Bourgogne-Franche-Comté, Inventaire du patrimoine
- (c) Région Bourgogne-Franche-Comté, Inventaire du patrimoine
- (c) Région Bourgogne-Franche-Comté, Inventaire du patrimoine
- (c) Région Bourgogne-Franche-Comté, Inventaire du patrimoine
- (c) Région Bourgogne-Franche-Comté, Inventaire du patrimoine
- (c) Région Bourgogne-Franche-Comté, Inventaire du patrimoine
Documents figurés
-
Archives de la SNCF, Saint-Claude

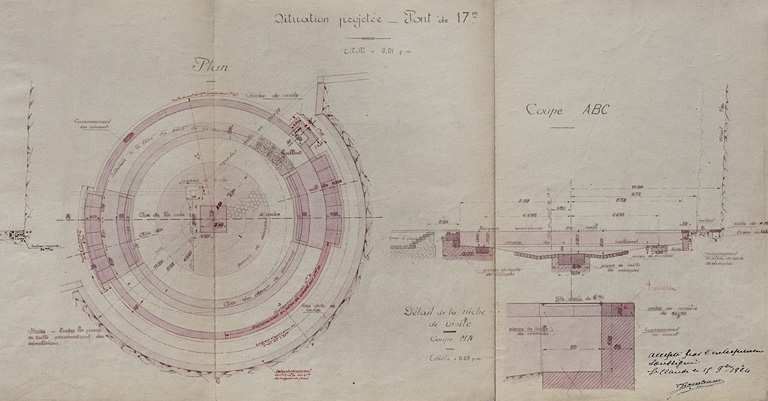

Gare de St Claude. Remplacement du pont tournant de 14 m par un pont de 17 m. Dessin d'exécution [plan et coupe de la maçonnerie], 1924. Dessin (tirage, lavis), s.d. [15 octobre 1924], échelle 1:100.
Date(s) d'enquête :
2004;
Date(s) de rédaction :
2006
