Dossier d’œuvre architecture IA39001177
| Réalisé par
- enquête thématique régionale, la voie ferrée Andelot - La Cluse
passage à niveau n° 71, aqueduc et pont ferroviaire (voie ferrée Andelot - La Cluse)
Œuvre étudiée
Auteur
Copyright
- (c) Région Bourgogne-Franche-Comté, Inventaire du patrimoine
Dossier non géolocalisé
Localisation
-
Aire d'étude et canton
la voie ferrée Andelot - La Cluse - Saint-Claude
-
Hydrographies
les Gorges
-
Commune
Vaux-lès-Saint-Claude
-
Lieu-dit
au Commun
-
Adresse
V.C. 3 dite rue des Montaines
-
Cadastre
2006 AK 264, 283
-
Dénominationspassage à niveau, aqueduc, pont
-
Précision dénominationpont ferroviaire
-
Appellationspassage à niveau n° 71
-
Dossier dont ce dossier est partie constituante
-
Parties constituantes non étudiéesréservoir
Les ouvrages sont édifiés après le 15 juin 1882, date de l'adjudication du deuxième lot de travaux du tronçon Saint-Claude - Oyonnax (qui s'étend de Molinges à Dortan), défini par les ingénieurs des Ponts et Chaussées Toussaint et Picquenot (Paul ?). Ils sont terminés avant le 10 juillet 1889, date d'entrée en exploitation de la section Saint-Claude - La Cluse, deuxième section achevée de la ligne Andelot - La Cluse. Ils sont dus soit à Éloi Jourdan, adjudicataire du deuxième lot en 1882, demeurant à Bagnols-sur-Cèze dans le Gard et dit " entrepreneur des travaux du chemin de fer et de navigation d'Alais au Rhône et à la Méditerranée ", soit à Joseph Bozzonetti, entrepreneur à Champagnole, qui le remplace le 1er décembre 1884, après sa faillite. Ils sont réalisés avec la pierre extraite de l'une des trois carrières utilisées par ces entrepreneurs, au moulin de Vaux, à Vaux et à Chiriat. A l'origine manoeuvré à distance depuis la maison de garde-barrière n° 72, le passage à niveau est modernisé par la suite. Il est actuellement du type à signaux automatiques lumineux.
-
Période(s)
- Principale : 4e quart 19e siècle
-
Dates
- 1889, daté par source, daté par travaux historiques
-
Auteur(s)
-
Auteur :
Jourdan Éloientrepreneur (incertitude), attribution par source, attribution par travaux historiquesJourdan ÉloiCliquez pour effectuer une recherche sur cette personne.
Éloi Jourdan, dit " entrepreneur des travaux du chemin de fer et de navigation d'Alais au Rhône et à la Méditerranée ", demeurant à Bagnols-sur-Cèze dans le Gard. 19e siècle.
-
Auteur :
Bozzonetti Josephentrepreneur (incertitude), attribution par source, attribution par travaux historiquesBozzonetti JosephCliquez pour effectuer une recherche sur cette personne.
Joseph Bozzonetti, entrepreneur à Champagnole (Jura). 19e siècle.
-
Auteur :

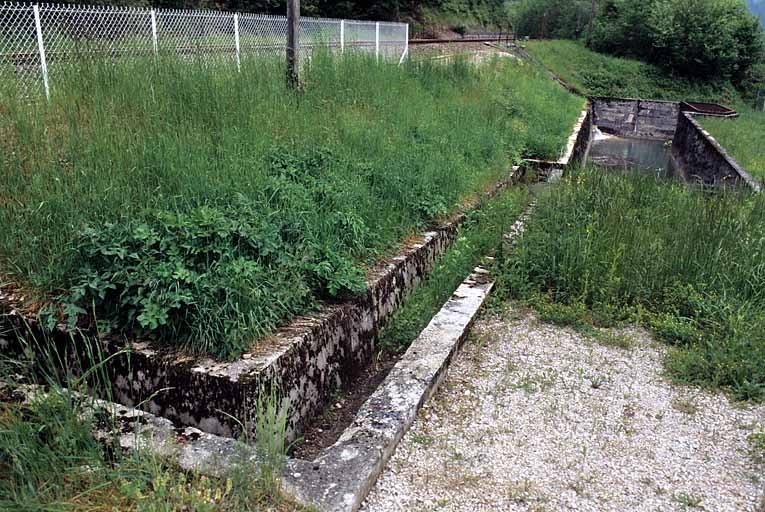

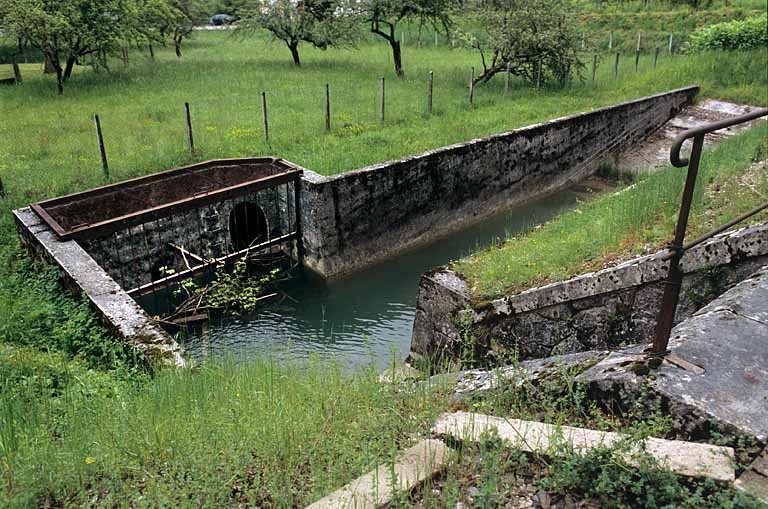

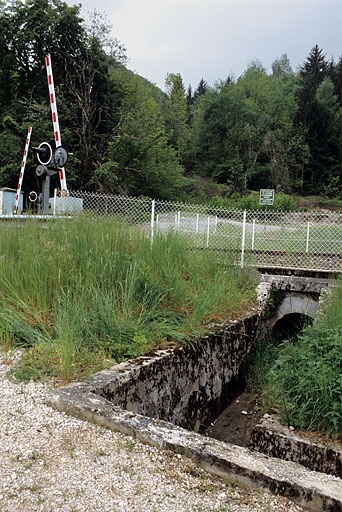

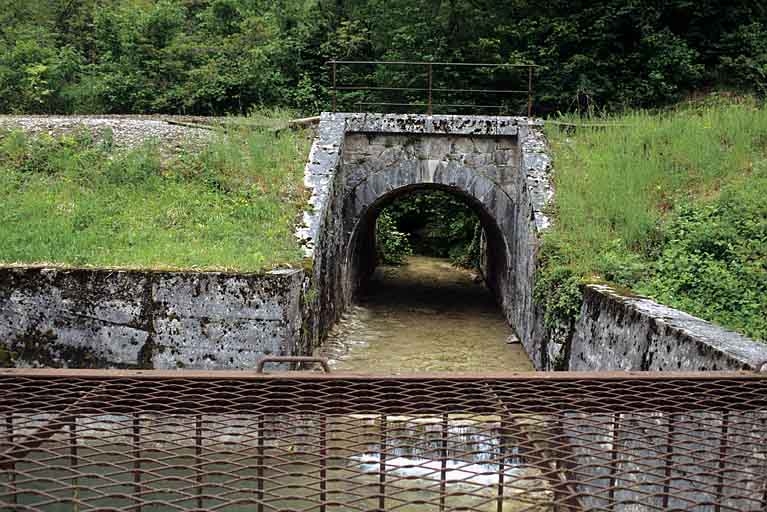

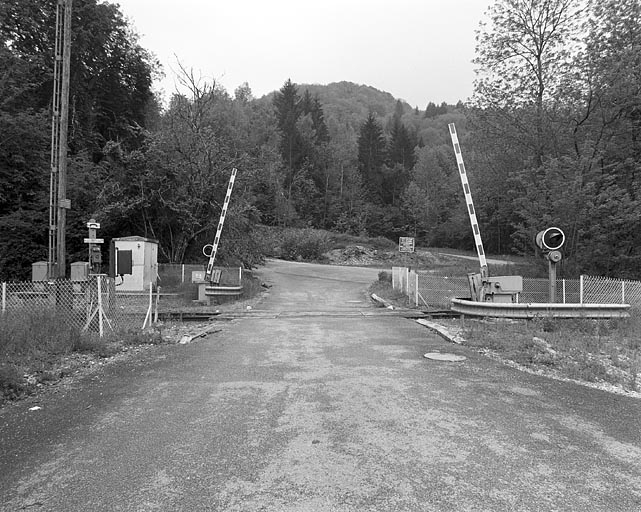

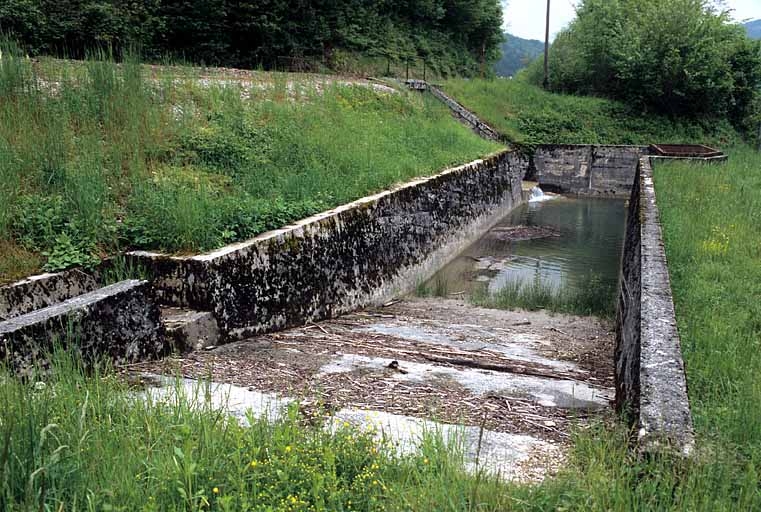

Trois ouvrages se succèdent sur 40 m dans le but de maintenir voie de communication et écoulement des eaux. Le passage à niveau (au PK 087.461) permet l'accès aux bâtiments de la Grange de la Montagne, via la voie communale n° 3 (dite rue des Montaines dans sa partie basse). Il est muni d'avertisseurs lumineux et sonores, et de deux demi-barrières Alsthom. Dix mètres plus loin (PK 087.470), un aqueduc voûté, d'un mètre de largeur, était porté sur un plan de 1881 sous l'indication " Poterne voûtée pour le passage de la conduite d'eau de Chiriat " (ancienne commune au sud de Vaux-lès-Saint-Claude, rattachée à Vaux en 1822). Le troisième ouvrage (PK 087.502) est un pont de 3 m d'ouverture et de 2, 50 m de hauteur libre, laissant passage au ruisseau des Gorges. Egalement voûté en berceau plein-cintre, il est muni de murs en aile et de garde-corps métalliques formés de supports verticaux en fer forgé plat, percés pour laisser passage à une barre cylindrique horizontale, une seconde barre du même type servant d'appui. Un réservoir, aux parois en béton, a été ménagé en contrebas de la voie, à droite ; accessible par une rampe, il est alimenté par l'aqueduc et le ruisseau.
-
Murs
- calcaire
- moellon
- pierre de taille
- métal
- béton
-
Couvrements
- voûte en berceau plein-cintre
-
Autres organes de circulationrampe d'accès
-
Typologiespont en arc
-
Statut de la propriétépropriété d'un établissement public de l'Etat
