  • patrimoine industriel, patrimoine industriel du Doubs
outil spécifique aux métiers de l'horlogerie (outil pour le réglage des palettes d'ancre), café de l'Industrie, immeuble et atelier d'horlogerie Donzé et Brischoux puis Donzé Père et Fils
Œuvre étudiée
Auteur
Copyright
  • (c) Région Bourgogne-Franche-Comté, Inventaire du patrimoine

Dossier non géolocalisé

Localisation
  • Aire d'étude et canton Pays horloger (le) - Maîche
  • Commune Charquemont
  • Adresse 12 Rue Neuve
  • Cadastre 2014 AI 206-212

Cet outil a été fabriqué par Jacques Donzé en 1958 pour régler les palettes de l'ancre. En effet, pour obtenir un fonctionnement optimum d'un échappement à ancre, il convient que le balancier-spiral, l'ancre et la roue d'ancre interagissent avec le minimum de frottements et sans perte d'énergie. De ces trois pièces (dont les axes sont, dans un échappement à ancre suisse, disposés en ligne droite selon la "ligne des centres"), c'est l'ancre qui est la plus sollicitée car en contact avec les deux autres. D'une part, elle est actionnée dans un sens puis dans l'autre par le mouvement de va-et-vient du balancier-spiral qui lui est transmis via l'ellipse, cheville fixée sur un plateau solidaire de l'axe du balancier et agissant sur sa fourchette. D'autre part, forte de ce mouvement, elle arrête puis libère régulièrement les dents de la roue d'ancre à l'aide de ses deux palettes (d'entrée et de sortie) en rubis. Angles et positions de ces pièces sont très précisément définis, et l'écart entre elles doit être finement ajusté lors de l'achevage. Les ancres peuvent être livrées par le fabricant avec des palettes libres afin de pouvoir modifier la force de l'échappement : il convient alors de les rentrer ou de les sortir plus ou moins par rapport aux dents de la roue avant de les bloquer avec de la gomme-laque. L'outil permet d'amener l'ancre au contact d'une rondelle remplaçant la roue d'ancre, les palettes prenant alors leur bonne position. Selon Jacques Donzé, "grâce à la parfaite qualité de fabrication des ébauches ETA, nous étions arrivés à obtenir l'interchangeabilité absolue des ancres ainsi réglées sur l'outil. La butée des palettes se faisait contre une plaque circulaire elle-même positionnée et bloquée d'après une ancre type parfaitement et minutieusement réglée traditionnellement par un acheveur habile. Ainsi les ancres réglées avaient la précision et la régularité qu'elles auraient eues si elles avaient été réglées dans un moule." Notons que Jacques Donzé connaissait André Leiser, horloger à Morteau, inventeur d'un appareil appelé Microchapp destiné au même usage.

  • Période(s)
    • Principale : 3e quart 20e siècle
  • Dates
    • 1958, daté par tradition orale
  • Stade de création
    • oeuvre unique
  • Exécuté sur place
    Commune : Charquemont
    Adresse : 12 Rue Neuve
    Édifice ou site : atelier d'horlogerie Donzé Père et Fils
  • Auteur(s)

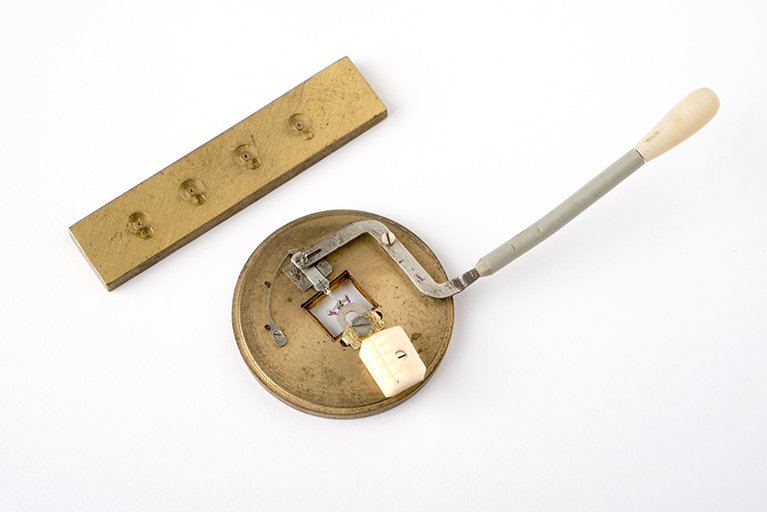

L'outil a pour support une rondelle en laiton de 3,3 mm de diamètre, partiellement évidée au verso, et découpée en son centre d'une "fenêtre" de 8 mm sur 7. Sur ce support sont vissées différentes pièces : une coulisse en acier, actionnée par un bras également en acier et partiellement gainé de plastique ; un ressort appuyant à l'extrémité extérieure de cette coulisse ; un petit bloc de plastique destiné à le maintenir ; une plaque de laiton serrant une rondelle d'acier. La fenêtre est fermée par une petite plaque de verre, collée à la gomme-laque et percée en son centre d'un trou garni d'un coussinet en rubis synthétique destiné à accueillir le pivot de l'ancre. Une fois celle-ci en place, son dard (côté fourchette) s'emboîte dans une encoche (en forme de V biseauté) de la coulisse qui peut ainsi la pousser, en respectant la ligne des centres de l'ébauche, au contact de la rondelle où les palettes prennent leur place correcte. Libérée par un mouvement contraire du levier, l'ancre est ensuite placée sur la plaquette en laiton longue de 5 cm, dans laquelle quatre trous ont été percés, chacun au centre d'une petite creusure circulaire destinée à éviter la diffusion de la chaleur et la dispersion de la gomme-laque. Cette dernière, chauffée, est alors appliquée sur chacune des palettes afin de les coller dans leur position. Le réglage était vérifié visuellement à l'aide d'un projecteur de profil agrandissant, avec un facteur 100, la pièce maintenue à l'aide du bloc en plastique (d'où l'intérêt de la plaque de verre permettant ce contrôle).

  • Catégories
    horlogerie
  • Matériaux
    • laiton
    • acier
    • verre
    • plastique
    • matériau de synthèse
  • Précision dimensions

    Dimensions (en mm) de l'outil : L = 80, la = 33, h = 19 ; rondelle : d = 33, h = 2 ; verre : L = 8, la = 7. Dimensions de la plaquette : L = 52, la = 11, h = 3.

  • État de conservation
    • bon état
  • Statut de la propriété
    propriété d'une personne privée
  • Référence Patriarche
    présent sur POP
  • Donzé, Jacques. Ancien horloger, historien de Charquemont.

    2012-2015
Date(s) d'enquête : 2014; Date(s) de rédaction : 2015
