machine à tourner et à percer (tour d'horloger Wolf, Jahn & Co)
Franche-Comté > Doubs > Les Gras
Œuvre étudiée
Auteur
Copyright
  • (c) Région Bourgogne-Franche-Comté, Inventaire du patrimoine

Dossier non géolocalisé

Localisation
  • Aire d'étude et canton Pays horloger (le) - Morteau
  • Commune Les Gras
Désignation
  • Dénominations
    machine à tourner, machine à percer
  • Appellations
    tour d'horloger, tour Wolf, Jahn & Co
  • Parties constituantes non étudiées
    établi
Historique

Ce tour d'horloger, de la première moitié du 20e siècle, est dû à la société Wolf, Jahn & Co, de Francfort-sur-le-Main (Hesse, Allemagne). Fondée en 1887 par Albert Jahn, cette dernière s'est installée en 1891 au 418 Berger Strasse (dans le quartier de Bornheim), dans une usine de lunettes précédemment occupée par une filiale de l'American Optical Company, de New York (USA). Peut-être du modèle AA ou AAA, le tour change de fonction suivant l'outil monté : il sert actuellement de machine à percer.

  • Période(s)
    • Principale : 1ère moitié 20e siècle
  • Lieu d'exécution
    Commune : Allemagne, Hesse, Francfort-sur-le-Main
    Édifice ou site : usine Wolf, Jahn & Co
  • Auteur(s)
Description

Le tour, en acier nickelé et reposant sur un pied circulaire, se compose d'une perche supportant une lunette double et une poupée mobile. La lunette porte l'arbre moteur, avec clé de serrage à l'extrémité extérieure, poulie à quatre gorges au centre et pince de serrage à l'autre extrémité. La poupée mobile sert de porte-outils : un foret est fixé par une pince sur un arbre, coulissant manuellement à l'aide d'un levier. Un assortiment de pinces dites "américaines" de différentes tailles est conservé dans une boîte d'accessoires, posée sur le plateau de l'établi. Une poignée fixée sur ce même plateau permet de faire passer la courroie d'une poulie motrice à une poulie folle sur le système de transmission au plafond.

  • Catégories
    industrie de mécanique de précision
  • Structures
    • produit élaboré d'origine minérale, solide en masse, produit semi-fini
  • Matériaux
    • acier
    • bronze
  • Précision dimensions

    Dimensions totales (en cm) : h = 17, la = 35, pr = 8.

  • Inscriptions & marques
    • inscription concernant le fabricant, sur l'oeuvre, gravé
    • inscription concernant le lieu d'exécution, sur l'oeuvre, gravé
  • Précision inscriptions

    Inscription concernant le fabricant et le lieu d'exécution (gravée sur la poupée mobile) : Wolf Jahn & Co / Frankfurt A/M.

  • État de conservation
    • en état de marche
Statut, intérêt et protection
  • Statut de la propriété
    propriété d'une personne privée
  • Référence Patriarche
    présent sur POP
Illustrations 6
  • (c) Région Bourgogne-Franche-Comté, Inventaire du patrimoine
Aller à la notice d'illustration
  • (c) Région Bourgogne-Franche-Comté, Inventaire du patrimoine
Aller à la notice d'illustration
  • (c) Région Bourgogne-Franche-Comté, Inventaire du patrimoine
Aller à la notice d'illustration
  • (c) Région Bourgogne-Franche-Comté, Inventaire du patrimoine
Aller à la notice d'illustration
  • (c) Région Bourgogne-Franche-Comté, Inventaire du patrimoine
Aller à la notice d'illustration
  • (c) Région Bourgogne-Franche-Comté, Inventaire du patrimoine
Aller à la notice d'illustration
Publicité pour la société Wolf, Jahn & Co, 1er quart 20e siècle.
Vue d'ensemble, de trois quarts droite.

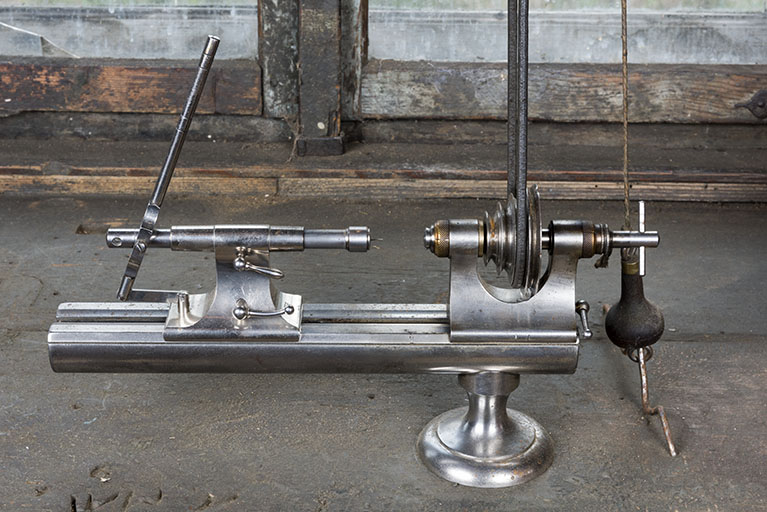

Vue de face.

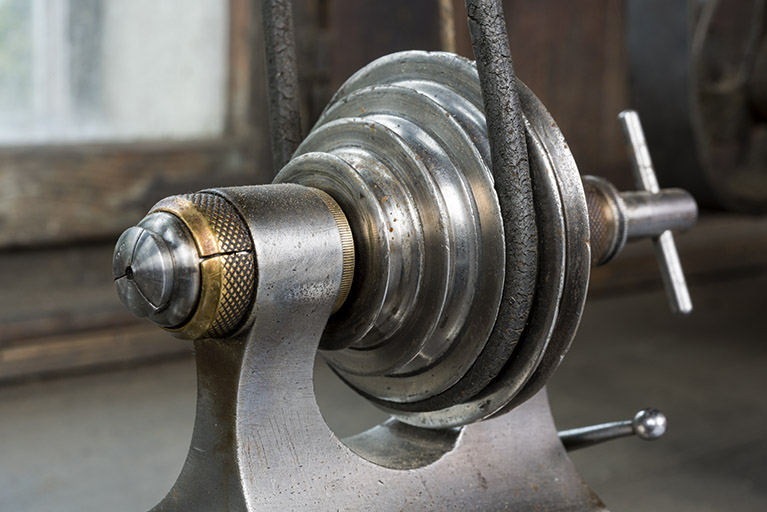

Lunette double avec l'arbre moteur, sa poulie et la pince (à gauche).

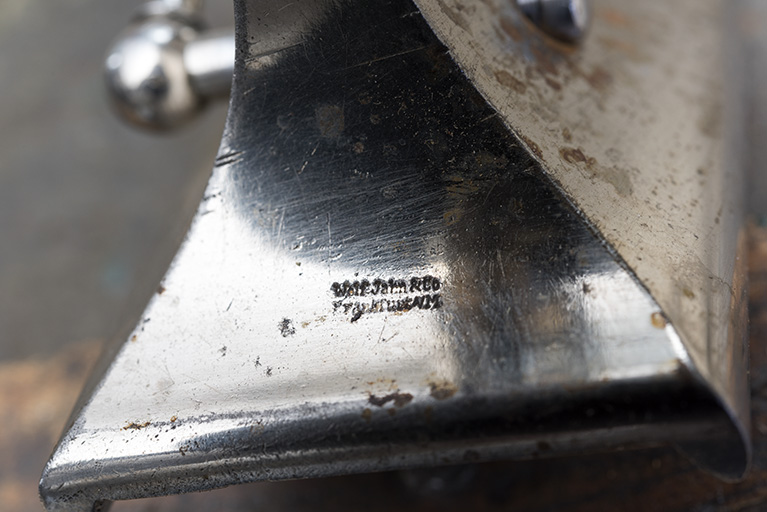

Marque du fabricant.

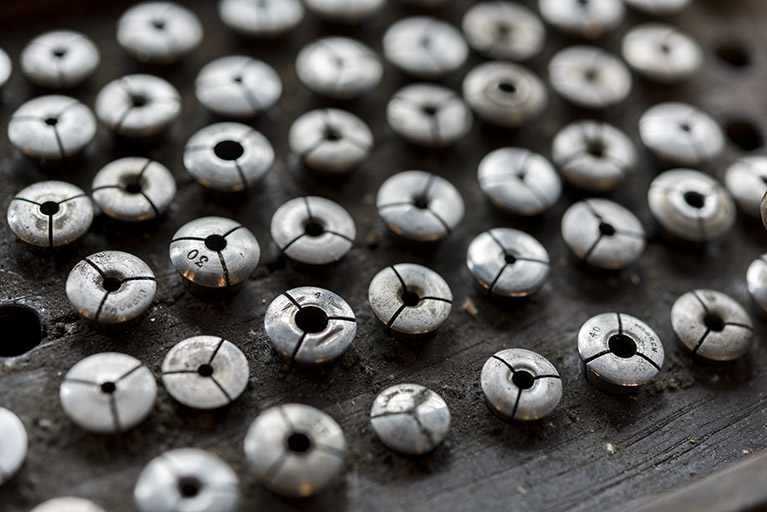

Pinces "américaines" dans la boîte d'accessoires.
Documentation

Documents d'archives

  • Publicité pour la société Wolf, Jahn & Co, 1er quart 20e siècle.

    Musée de l’Horlogerie, Morteau

Bibliographie

  • Fisseau & Cochot (Établissements). Catalogue général : outillage pour horlogerie, bijouterie, joaillerie, gravure, sertissure, télégraphie, optique, électricité, petite mécanique de précision. - Lille : Impr. L. Daniel, [1925]. Document accessible en ligne à l’adresse : http://cnum.cnam.fr/CGI/redir.cgi?M9881

    P. 206-215 : ill.

Documents multimédia

  • Deutsch-Amerikanische Optische Fabrik, (J. W. Riglander), Bergerstraße 418. - S.d. [2007]. Texte d'après : Rödel, Volker. Fabrikarchitektur in Frankfurt am Main 1774–1924 [= L'architecture d'usine à Francfort-sur-le-Main 1774-1924]. - Frankfurt am Main : Societäts-Verl., 1986. Document consultable en ligne sur le site Frankfurt-Nordende.de (Eine bebilderte Chronik des Frankfurter Nordends [= Une chronique illustrée du quartier de Nordend, à Francfort]) : http://www.frankfurt-nordend.de/fabrikarchitektur.htm (consultation : 12 mai 2017).

  • Griffiths, Tony. Wolf Jahn Lathes [= Tours Wolf Jahn]. - S.d. [1er quart 21e siècle]. Document consultable en ligne sur le site Lathes de Tony Griffiths : http://www.lathes.co.uk/wolfjahn/ (consultation : 12 mai 2017).

Date(s) d'enquête : 2016; Date(s) de rédaction : 2017
