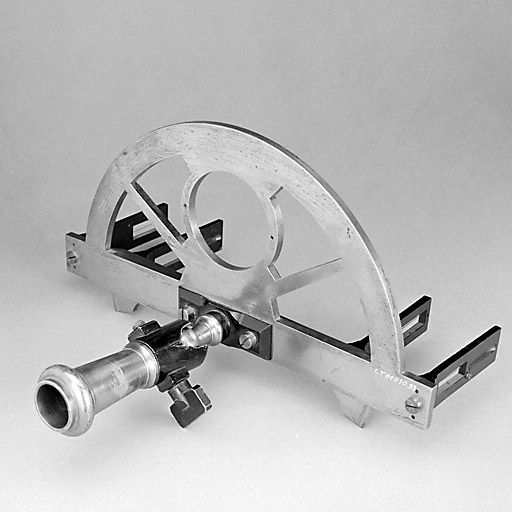

Le graphomètre est un instrument destiné à mesurer des angles dans le plan horizontal. Celui-ci, en laiton partiellement peint en noir, comprend deux alidades avec pinnules à crin. La première, fixe et appelée ligne de foi ou de collimation, est formée par le diamètre d'un demi-cercle en laiton dont le centre constitue l'axe de rotation de la seconde, moins grande et mobile. Le demi-cercle est gradué de 0 à 180 °, en deux graduations se lisant en sens inverse (le 0 de l'une correspond au 180 de l'autre). Deux verniers donnent la demi-minute (ils sont gradués de 0 à 30). L'instrument est fixé sur un support articulé à rotule (genou à coquille) prolongé par une douille destinée à être emmanchée sur l'axe d'un trépied en bois. Une fois le graphomètre implanté de niveau, la mesure s'effectue en pointant un premier repère avec l'alidade fixe et le second avec l'alidade mobile, le résultat étant lu directement sur le limbe.
