machine à égaliser dite raboteuse, usine de lunetterie Gouverneur-Audigier
Œuvre étudiée
Auteur
Copyright
  • (c) Région Bourgogne-Franche-Comté, Inventaire du patrimoine

Dossier non géolocalisé

Localisation
  • Aire d'étude et canton Morez
  • Commune Hauts de Bienne
  • Adresse 66 rue de la République

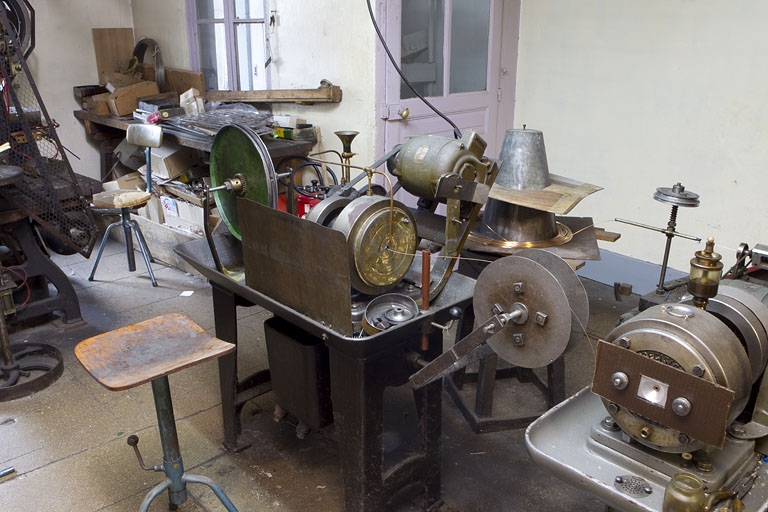

  • Emplacement dans l'édifice atelier des branches cordées
  • Précisions anciennement commune de Morez
  • Dénominations
    machine à égaliser
  • Appellations
    raboteuse
  • Parties constituantes non étudiées
    moteur électrique alternatif triphasé

La machine à égaliser a été fabriquée aux Etats-Unis au cours de la première moitié du 20e siècle et importée en France par la société anonyme Fenwick Frères & Co. Née d'une maison de négoce fondée à Paris en 1862 par un Ecossais, Noël Fenwick, celle-ci s'est lancée en 1878 dans l'importation de machines américaines (notamment de l'entreprise Brown & Sharpe), a été transformée en 1885 par Francis et Charles (les fils de Noël) en société en commandite par actions Fenwick Frères & Co puis en société anonyme en 1910, et s'est dotée en 1917 d'un atelier à Saint-Ouen (Seine-Saint-Denis), rue Godillot. Par la suite, elle s'investit dans la fabrication d'outillage, de chariots élévateurs (1927), dans le nautisme (1948) et l'aéronautique (1950), avant de se restructurer en 1960 puis dans les années 1980. La machine est équipée d'un moteur électrique construit dans la deuxième moitié du 20e siècle par la société GPG Précision, établie rue de Vesoul à Besançon, c'est-à-dire les établissements Georges Groslambert, spécialisés dans la construction mécanique et la fabrication de machines et d'outillage de précision, employant près de 160 personnes dans les années 1930.

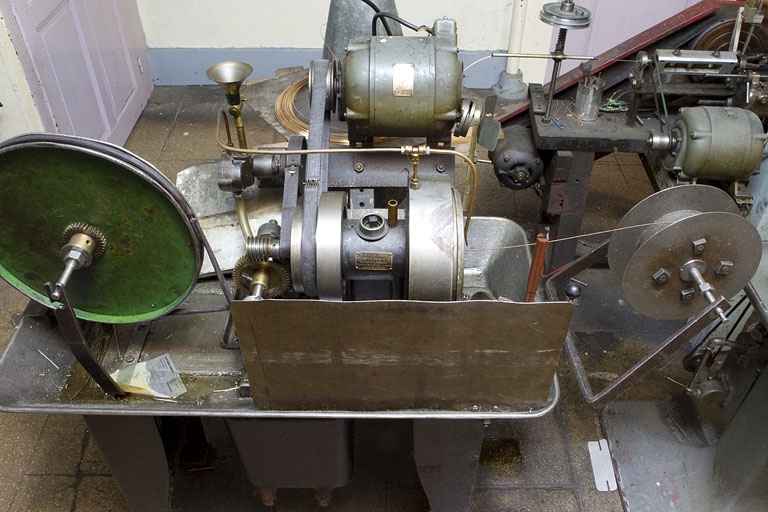

La "raboteuse" sert à lisser le fil cordé en bronze, fabriqué lors de la première passe sur la machine à faire les branches cordées, et à en égaliser le diamètre. Elle est fixée dans un bâti en fonte de fer associant quatre pieds, réunis deux à deux, et un bac de plan rectangulaire, profond de 10 cm et s'évasant vers le haut. L'opération nécessite une lubrification continue du fil, aussi un réservoir (en fonte) est-il suspendu sous le bac et l'huile qu'il contient conduite, par une pompe et un tuyau en cuivre, à l'entrée du fil dans la machine. Cette dernière est actionnée par un moteur électrique alternatif triphasé individuel, via deux poulies et une courroie en cuir ; le mouvement est aussi transmis à la pompe par une deuxième courroie et à la roue d'entraînement du fil à l'aide d'un renvoi d'angle à pignons.

  • Catégories
    industrie de mécanique de précision
  • Structures
    • produit élaboré d'origine minérale, solide en fil, produit brut
    • pied
    • à électricité
  • Matériaux
    • fonte de fer
    • acier
    • aluminium
    • cuivre
    • cuir
  • Précision dimensions

    Dimensions hors tout (en cm) : h = 116, la = 134, pr = 76. Dimensions du bâti : h = 75, la = 94, pr = 50.

  • Inscriptions & marques
    • marque de marchand
    • inscription concernant le lieu d'exécution
    • inscription technique
    • plaque signalétique
  • Précision inscriptions

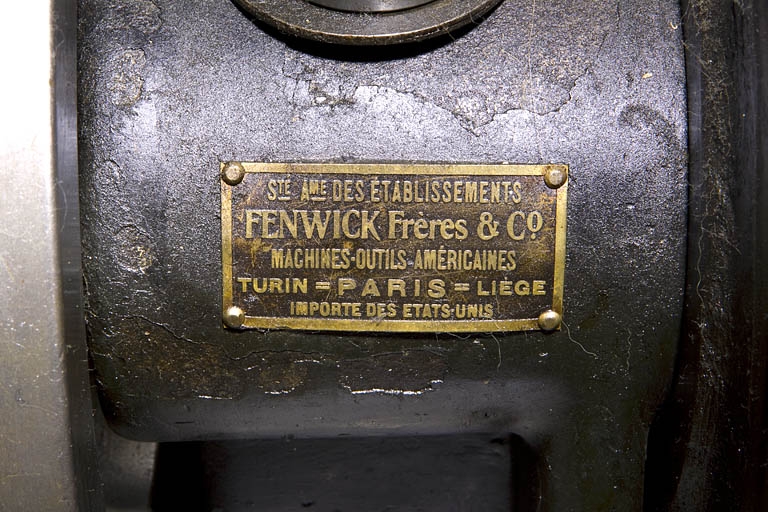

    Plaque rivée sur la machine : S[ocié]té a[nony]me des établissements / Fenwick Frères & Co / Machines-outils américaines / Turin - Paris - Liège / importé des Etats-Unis. Plaque signalétique rivée sur le moteur : GPG Précision / Besançon / 23, rue de Vesoul / N° 111 968 Type MT 100 [...]

  • État de conservation
    • en service
  • Statut de la propriété
    propriété privée
Date(s) d'enquête : 2010; Date(s) de rédaction : 2011
