instrument de mesure des longueurs, des angles en optique et d'ophtalmologie (kératomètre de Javal dit ophtalmomètre), école professionnelle dite Ecole nationale d'Optique puis lycée polyvalent Victor Bérard
Bourgogne-Franche-Comté > Jura > Hauts de Bienne
Œuvre étudiée
Auteur
Copyright
  • (c) Région Bourgogne-Franche-Comté, Inventaire du patrimoine

Dossier non géolocalisé

Localisation
  • Aire d'étude et canton Morez
  • Commune Hauts de Bienne
  • Adresse 35 quai Aimé Lamy
  • Emplacement dans l'édifice bâtiment de l'enseignement (B) ; Optique lunetterie (salle 115)
  • Précisions anciennement commune de Morez
Désignation
  • Dénominations
    instrument de mesure des longueurs, instrument de mesure des angles en optique, instrument d'ophtalmologie
  • Appellations
    kératomètre de Javal, ophtalmomètre
  • Parties constituantes non étudiées
    transformateur
Historique

Ce kératomètre, aussi appelé ophtalmomètre, a été fabriqué en Italie dans le quatrième quart du 20e siècle. Il est vraisemblablement l'oeuvre (partielle ou en totalité) de la société CSO (Costruzione Strumenti Oftalmici), fondée à Florence en 1967 par Sergio Mura et Giuseppe Matteuzzi. Il a été réalisé pour la société Essilor qui est née en 1972 de la fusion de la Société des Lunetiers, apparue en 1849 et qui a pris en 1964 la raison commerciale Essel, et de la société Silor. Cette dernière est issue d'un groupe dont l'histoire débute en 1919 avec l'ouverture par Georges Lissac (1897-1969) et deux de ses frères d'un premier magasin d'optique à Paris, rue Dauphine. L'affaire se développant sont créées successivement la S.A.R.L. Les Frères Lissac en 1931, la Société industrielle de Lunetterie en 1946, dédiée à la fabrication des montures de lunettes, et la société des Lentilles ophtalmiques spéciales (L.O.S.) en 1948. La L.O.S. devient L.O.R. (Lentilles ophtalmiques rationnelles) en 1960 puis les différentes sociétés sont regroupées en 1968 au sein du groupe Silor (Société industrielle de Lunetterie et d'Optique rationnelle). L'appareil a été inventé en 1880 par l'ophtalmologue Emile Javal (1839-1907), associé au professeur d'ophtalmologie norvégien Hjalmar August Schiotz (1850-1927), en alternative à celui imaginé en 1833 par Hermann Ludwig von Helmholtz (selon le British Optical Association Museum, le premier kératomètre serait parisien et daterait de 1728).

Description

Un kératomètre sert à déterminer les rayons de courbure de la cornée, valeurs qui permettent d'en déduire la vergence (caractéristique de la focalisation) et l'astigmatisme. La cornée, recouverte par les larmes, est utilisée comme un miroir sur lequel sont projetées les images de deux mires, de formes et couleurs différentes (verte et rouge), dédoublées à l'aide d'un prisme : observées par réflexion, ces images doivent être affrontées (c'est-à-dire placées en position tangente) en ajustant l'écartement des mires. La lecture des résultats est alors possible pour le premier méridien principal (dont l'orientation doit être notée), une nouvelle visée étant nécessaire pour le deuxième. L'appareil, de couleur beige et noire, est fabriqué en aluminium ou alliage métallique, fer, plastique et verre. Le module de projection et visée, réglable en hauteur à l'aide d'une molette, repose sur un socle qu'un levier vertical permet de bouger dans deux directions afin d'opérer la mise au point. Ce module est encadré par les deux mires lumineuses qui peuvent, en agissant sur une manette verticale, se rapprocher ou s'écarter suivant un arc de cercle dont le centre est l'oeil du patient. Il se compose d'un oculaire pour la visée et d'un cadran de lecture donnant l'orientation du méridien (en degrés), la vergence (en dioptrie) et le rayon de courbure (en mm). Le kératomètre est solidaire d'une table réglable en hauteur, dotée d'un trépied en fer et alliage. Le plateau, en bois aggloméré revêtu de formica, porte à l'arrière le système d'appui (mentonnière et appui frontal) et au-dessous un transformateur.

  • Catégories
    enseignement, optique
  • Structures
    • instrument spécialisé
    • à électricité
  • Matériaux
    • alliage spécial, (incertitude)
    • aluminium, (incertitude)
    • fer
    • plastique
    • verre
    • aggloméré
  • Précision dimensions

    Dimensions (en cm) : h = 45, la = 41, pr = 41. Dimensions de la table : h = 85, la = 50, pr = 38.

  • Inscriptions & marques
    • inscription concernant le fabricant
    • inscription concernant le lieu d'exécution
    • logotype
    • plaque signalétique
    • graduations
  • Précision inscriptions

    Inscription sur le socle : [logotype : la lettre e dans une forme ovale rappelant un oeil] / Essilor. Plaque signalétique (étiquette) collée sur le socle : Essilor / Modèle 4JAV000 / N° 458 / Made in Italy. Inscription peinte en façade du transformateur : Ophtalmometer. Plaque signalétique (étiquette) collée à l'arrière du transformateur : C.S.O. Firenze [...] Graduations gravées sur l'oculaire : traits pour les unités de - 7 à + 7 avec les chiffres et symboles 5, -, 0, + et 5. Graduations peintes sur le cadran circulaire : sur un demi-périmètre traits toutes les 5 unités et chiffres toutes les 15 unités de 0 à 180 (reportés deux fois, en sens inverse, avec les repères D et S), dans la fenêtre une double graduation avec à l'extérieur l'indication des dioptries (en quart de dioptrie) de 30 à 60 à 30 et à l'intérieur la valeur du rayon de courbure (en mm) de 6 à 11 environ.

Statut, intérêt et protection
  • Statut de la propriété
    propriété d'un établissement public
Illustrations 2
  • (c) Région Bourgogne-Franche-Comté, Inventaire du patrimoine
Aller à la notice d'illustration
  • (c) Région Bourgogne-Franche-Comté, Inventaire du patrimoine
Aller à la notice d'illustration

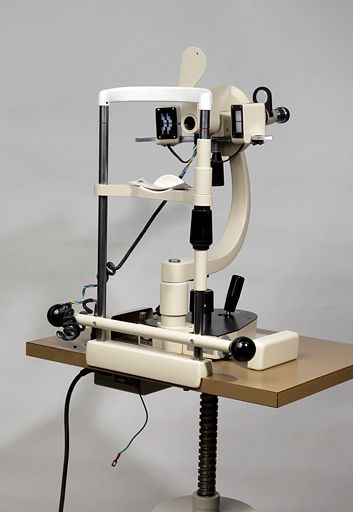

Vue d'ensemble, de trois quarts gauche.
Face arrière, de trois quarts droite.
Documentation

  • Massicard Etienne, professeur d’Optique au lycée Victor Bérard, à Morez

    Archives régionales de Bourgogne-Franche-Comté, Besançon
    2010-2011

  • Romanet Stéphane, professeur de Génie Optique au lycée Victor Bérard, à Morez

    Archives régionales de Bourgogne-Franche-Comté, Besançon
    2010-2011

  • Vuillet Frédéric, professeur d’Optique au lycée Victor Bérard, à Morez

    Archives régionales de Bourgogne-Franche-Comté, Besançon
    2010-2011

Bibliographie

  • Bussod, Michel ; Jean-Prost, Michel. La petite-fille des Rivières : historique de la lunetterie dans le canton de Morez. - S.l. [Morez] : s.n. [Impr. La Biennoise], 1996. 204 p. : ill. ; 27 cm.

    p. 189-190, 196 : ill.

  • Hue, Bertrand. Kératomètres et vidéotopographie. In Roth, André ; Gomez, Alain ; Péchereau, Alain et al. La réfraction de l’œil : du diagnostic à l’équipement optique. - Issy-les-Moulineaux : Elsevier Masson, 2007.

    p. 110-114 : ill.

  • Imbert, Armand. Les anomalies de la vision. - Paris : Baillière, 1889. 365 p. : ill. (Bibliothèque scientifique contemporaine)

    p. 324-333 : ill.
