Sancey, Yves. Photographe. Direction régionale des Affaires culturelles de Franche-Comté puis Région Bourgogne-Franche-Comté, Service Inventaire et Patrimoine. 1973-2013.
Dossier d’œuvre architecture IA00125870
| Réalisé par
- patrimoine industriel, patrimoine industriel du Jura
usine métallurgique, usine de construction mécanique, usine de petite métallurgie dites forges de Fraisans
Œuvre étudiée
Auteur
Copyright
- (c) Région Bourgogne-Franche-Comté, Inventaire du patrimoine
Dossier non géolocalisé
Localisation
-
Aire d'étude et canton
Jura - Dampierre
-
Hydrographies
le Doubs
-
Commune
Fraisans
-
Adresse
rue de la Gare
,
rue de la Vieille Forge
-
Cadastre
1809 A 2 à 7, B 7 à 14 ;
1979 ZD 3 à 11, ZE 2, 5 à 13
-
Dénominationsusine métallurgique, usine de construction mécanique, usine de petite métallurgie
-
Appellationsforges de Fraisans ou usine de la société des Hauts Fourneaux, Fonderies et Forges de Franche-Comté
-
Destinationsentrepôt industriel, usine de construction électrique, fonderie
-
Dossier dont ce dossier est partie constituante
-
Parties constituantes non étudiéessalle des machines, cheminée d'usine, bâtiment d'eau, barrage, canal, atelier de fabrication, aire des matières premières, magasin industriel, aire des produits manufacturés, aire des déchets, quai, pont bascule, voie ferrée, cour, conciergerie, salle de spectacle, logement d'ouvriers
Usine faisant partie de l'ensemble métallurgique de Fraisans. Forges citées en 1365 et rebâties après 1670. Reconstruction vraisemblable entre 1809 et 1847. 1845, haut fourneau et patouillets sur la rive droite du Doubs, forge, pointerie et tréfilerie sur la rive gauche. Après création de la société des Hauts Fourneaux, Fonderies et Forges de Franche-Comté en 1854, forge neuve bâtie en 1856 sur la rive droite. Ouverture d'un port en 1859, d'une voie ferrée en 1864. Extension : aciérie en 1863, atelier de construction en 1865, atelier de galvanisation et d'étamage en 1885, centrale électrique en 1900 dans le bâtiment de la vieille forge dit le Sénat. Conciergerie sur la commune de Dampierre (1973 ZK 56). 1910, fermeture de la vieille forge et installation d'un théâtre dans le Sénat. De 1914 à 1920, construction d'une centrale électrique à la forge neuve avec cheminée à claveaux préfabriqués en béton armé. Fermeture progressive de 1924 à 1936. Occupation temporaire par diverses sociétés jusqu'en 1984. Site abandonné et menacé par la construction du canal à grand gabarit.
1833, 2e turbine Fourneyron commercialisée (en France et dans le monde). 1837, récupération des gaz au gueulard. 1856, forge à l'anglaise : 22 fours à puddler et 16 à souder, 4 marteaux-pilons à vapeur, 5 trains de laminoirs mus par 4 machines à vapeur de 130 ch chacune alimentées par 51 chaudières chauffées par les fours. 1863, haut fourneau au coke et convertisseur Bessemer. 1882, acier Clapp et Griffiths puis four Martin-Siemens en 1884. 1899, 3 turbines Hercule.
354 personnes en 1789, 428 en 1857, 600 en 1862, 1500 en 1865, 900 en 1886, 200 en 1924, 100 en 1932 puis 150 en 1945. 1886, crise et licenciement des deux tiers du personnel. 1901, grève de 3 mois à l'atelier de construction.
Existence d'un fonds d'archives.
-
Période(s)
- Principale : 1ère moitié 19e siècle , (incertitude)
- Principale : 3e quart 19e siècle
- Principale : 4e quart 19e siècle
- Principale : 1er quart 20e siècle
-
Dates
- 1856, porte la date, daté par source, daté par travaux historiques, daté par tradition orale
- 1914, porte la date, daté par source, daté par travaux historiques, daté par tradition orale
Site industriel desservi par voie navigable et embranchement ferroviaire. Vieille forge : Sénat à façade en pierre de taille avec décor de bossage, poursuivi par un bâtiment à essentage de planches, toit à demi-croupe et tuile plate pour le logement d'ouvriers. Forge neuve : murs en pan de fer hourdé de briques ou béton aggloméré pour l'atelier de construction (à lanterneau) et la centrale des années 1910. Baies en arc plein cintre et charpente en bois pour la chaînerie, la fonderie (à lanterneau), le bâtiment du haut fourneau et la menuiserie.
-
Murs
- calcaire moellon enduit partiel
- brique
- béton
- métal pan de fer
- bois pan de bois
- bossage
- essentage de planches
- pierre de taille bossage
-
Toitstuile mécanique, tuile plate
-
Étages1 étage carré, étage de comble
-
Couvrements
- charpente métallique apparente
- charpente en bois apparente
-
Élévations extérieuresélévation à travées
-
Couvertures
- toit à longs pans
- appentis
- pignon couvert
- demi-croupe
- lanterneau
-
Énergies

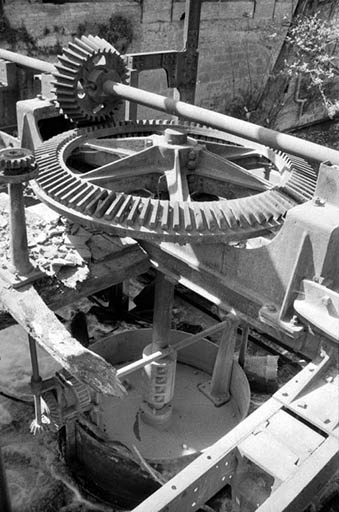

- énergie hydraulique produite sur place turbine hydraulique
- énergie thermique produite sur place
- énergie électrique achetée
- énergie électrique produite sur place
-
Typologiesbaie avec arc plein cintre ; baie avec arc segmentaire ; baie rectangulaire
-
État de conservationmauvais état, menacé, établissement industriel désaffecté
-
Statut de la propriétépropriété privée
-
Intérêt de l'œuvreà signaler
-

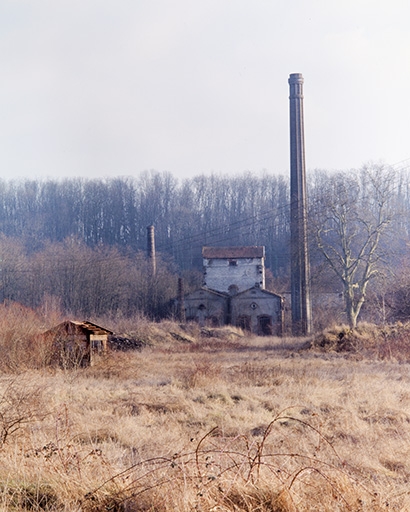

Éléments remarquablescheminée d'usine
- (c) Région Bourgogne-Franche-Comté, Inventaire du patrimoine
- (c) Région Bourgogne-Franche-Comté, Inventaire du patrimoine
- (c) Région Bourgogne-Franche-Comté, Inventaire du patrimoine
- (c) Région Bourgogne-Franche-Comté, Inventaire du patrimoine
- (c) Région Bourgogne-Franche-Comté, Inventaire du patrimoine
- (c) Région Bourgogne-Franche-Comté, Inventaire du patrimoine
- (c) Région Bourgogne-Franche-Comté, Inventaire du patrimoine
- (c) Région Bourgogne-Franche-Comté, Inventaire du patrimoine
- (c) Région Bourgogne-Franche-Comté, Inventaire du patrimoine
- (c) Région Bourgogne-Franche-Comté, Inventaire du patrimoine
- (c) Région Bourgogne-Franche-Comté, Inventaire du patrimoine
- (c) Région Bourgogne-Franche-Comté, Inventaire du patrimoine
- (c) Région Bourgogne-Franche-Comté, Inventaire du patrimoine
- (c) Région Bourgogne-Franche-Comté, Inventaire du patrimoine
- (c) Région Bourgogne-Franche-Comté, Inventaire du patrimoine
- (c) Région Bourgogne-Franche-Comté, Inventaire du patrimoine
- (c) Région Bourgogne-Franche-Comté, Inventaire du patrimoine
- (c) Région Bourgogne-Franche-Comté, Inventaire du patrimoine
- (c) Région Bourgogne-Franche-Comté, Inventaire du patrimoine
- (c) Région Bourgogne-Franche-Comté, Inventaire du patrimoine
- (c) Région Bourgogne-Franche-Comté, Inventaire du patrimoine
- (c) Région Bourgogne-Franche-Comté, Inventaire du patrimoine
- (c) Région Bourgogne-Franche-Comté, Inventaire du patrimoine
- (c) Région Bourgogne-Franche-Comté, Inventaire du patrimoine
- (c) Région Bourgogne-Franche-Comté, Inventaire du patrimoine
- (c) Région Bourgogne-Franche-Comté, Inventaire du patrimoine
- (c) Région Bourgogne-Franche-Comté, Inventaire du patrimoine
- (c) Région Bourgogne-Franche-Comté, Inventaire du patrimoine
- (c) Région Bourgogne-Franche-Comté, Inventaire du patrimoine
- (c) Région Bourgogne-Franche-Comté, Inventaire du patrimoine
- (c) Région Bourgogne-Franche-Comté, Inventaire du patrimoine
- (c) Région Bourgogne-Franche-Comté, Inventaire du patrimoine
- (c) Région Bourgogne-Franche-Comté, Inventaire du patrimoine
- (c) Région Bourgogne-Franche-Comté, Inventaire du patrimoine
- (c) Région Bourgogne-Franche-Comté, Inventaire du patrimoine
- (c) Région Bourgogne-Franche-Comté, Inventaire du patrimoine
- (c) Région Bourgogne-Franche-Comté, Inventaire du patrimoine
- (c) Région Bourgogne-Franche-Comté, Inventaire du patrimoine
- (c) Région Bourgogne-Franche-Comté, Inventaire du patrimoine
- (c) Région Bourgogne-Franche-Comté, Inventaire du patrimoine
- (c) Région Bourgogne-Franche-Comté, Inventaire du patrimoine
- (c) Région Bourgogne-Franche-Comté, Inventaire du patrimoine
- (c) Région Bourgogne-Franche-Comté, Inventaire du patrimoine
- (c) Région Bourgogne-Franche-Comté, Inventaire du patrimoine
- (c) Région Bourgogne-Franche-Comté, Inventaire du patrimoine
- (c) Région Bourgogne-Franche-Comté, Inventaire du patrimoine
- (c) Région Bourgogne-Franche-Comté, Inventaire du patrimoine
- (c) Région Bourgogne-Franche-Comté, Inventaire du patrimoine
- (c) Région Bourgogne-Franche-Comté, Inventaire du patrimoine
- (c) Région Bourgogne-Franche-Comté, Inventaire du patrimoine
- (c) Région Bourgogne-Franche-Comté, Inventaire du patrimoine
- (c) Région Bourgogne-Franche-Comté, Inventaire du patrimoine
- (c) Région Bourgogne-Franche-Comté, Inventaire du patrimoine
- (c) Région Bourgogne-Franche-Comté, Inventaire du patrimoine
- (c) Région Bourgogne-Franche-Comté, Inventaire du patrimoine
- (c) Région Bourgogne-Franche-Comté, Inventaire du patrimoine
- (c) Région Bourgogne-Franche-Comté, Inventaire du patrimoine
- (c) Région Bourgogne-Franche-Comté, Inventaire du patrimoine
- (c) Région Bourgogne-Franche-Comté, Inventaire du patrimoine
- (c) Région Bourgogne-Franche-Comté, Inventaire du patrimoine
- (c) Région Bourgogne-Franche-Comté, Inventaire du patrimoine
- (c) Région Bourgogne-Franche-Comté, Inventaire du patrimoine
- (c) Région Bourgogne-Franche-Comté, Inventaire du patrimoine
- (c) Région Bourgogne-Franche-Comté, Inventaire du patrimoine
- (c) Région Bourgogne-Franche-Comté, Inventaire du patrimoine
- (c) Région Bourgogne-Franche-Comté, Inventaire du patrimoine
- (c) Région Bourgogne-Franche-Comté, Inventaire du patrimoine
- (c) Région Bourgogne-Franche-Comté, Inventaire du patrimoine
- (c) Région Bourgogne-Franche-Comté, Inventaire du patrimoine
- (c) Région Bourgogne-Franche-Comté, Inventaire du patrimoine
- (c) Région Bourgogne-Franche-Comté, Inventaire du patrimoine
- (c) Région Bourgogne-Franche-Comté, Inventaire du patrimoine
- (c) Région Bourgogne-Franche-Comté, Inventaire du patrimoine
- (c) Région Bourgogne-Franche-Comté, Inventaire du patrimoine
- (c) Région Bourgogne-Franche-Comté, Inventaire du patrimoine
Documents figurés
-
Collection particulière
Fraisans (Jura) - Les Forges : ouvriers et bâtiment de la Forge Neuve vus de l'est. Carte postale, s.d. [limite 19e siècle 20e siècle, avant 1909]. A. Falconnet éd.
-
Musée comtois, Besançon : 78.2.26

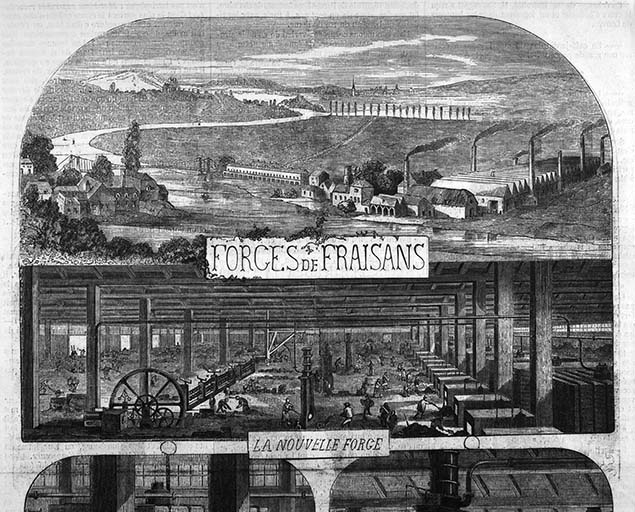

Forges de Franche-Comté. - Usine de Fraisans. Gravure, 1859, par Bourdelin, E.
-
Archives départementales du Doubs, Besançon : 61 J
Intérieur de l'atelier de construction, à la fin du 19e siècle. Photographie, 1899-1900. Extraite d'un album de photographies réalisé pour la Société des Forges de Franche Comté (photo n° 11), par De Jongh Frères (photographe)
-
Archives départementales du Doubs, Besançon : 61 J

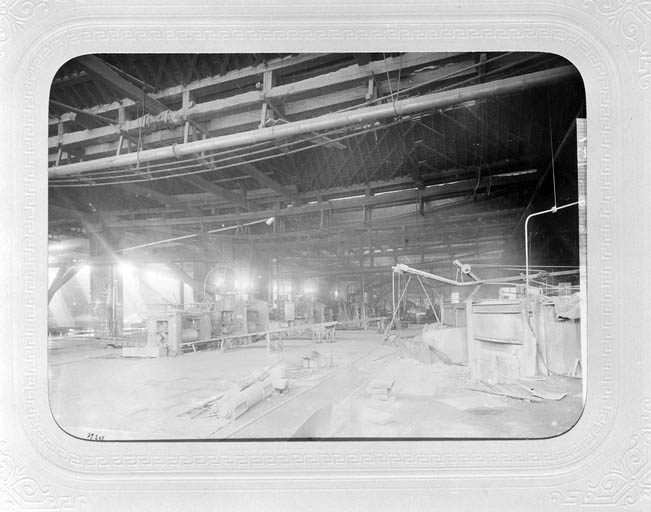

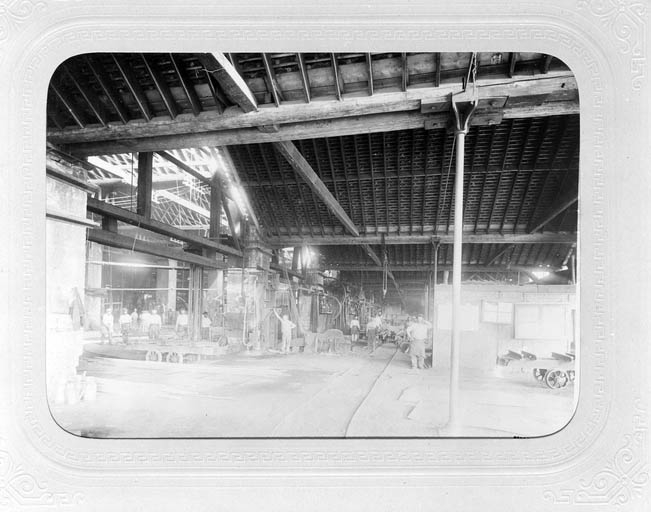

Intérieur du bâtiment de la Forge Neuve, à la fin du 19e siècle. Photographie, 1899-1900. Extraite d'un album de photographies réalisé pour la Société des Forges de Franche Comté (photo n° 10), par De Jongh Frères (photographe)
-
Archives départementales du Jura, Montmorot : Sp 2369

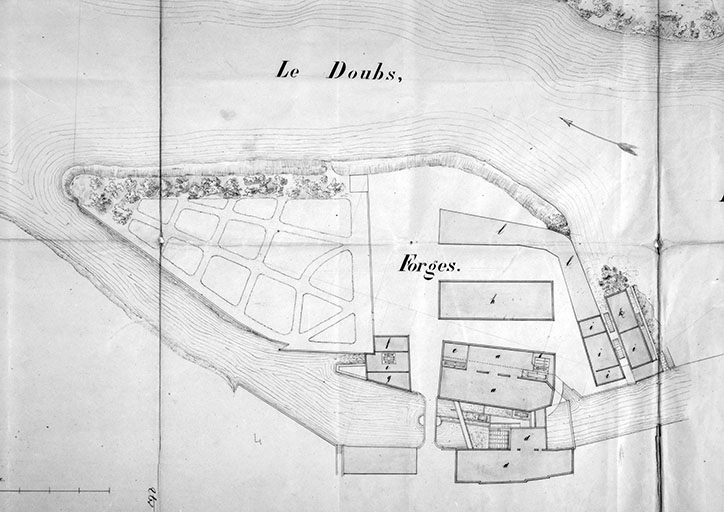

Plan des usines établies sur le Doubs, à Fraisans (Jura) [détail de la Vieille Forge]. Dessin, 1845. Echelle 1:500.
-
Collection particulière

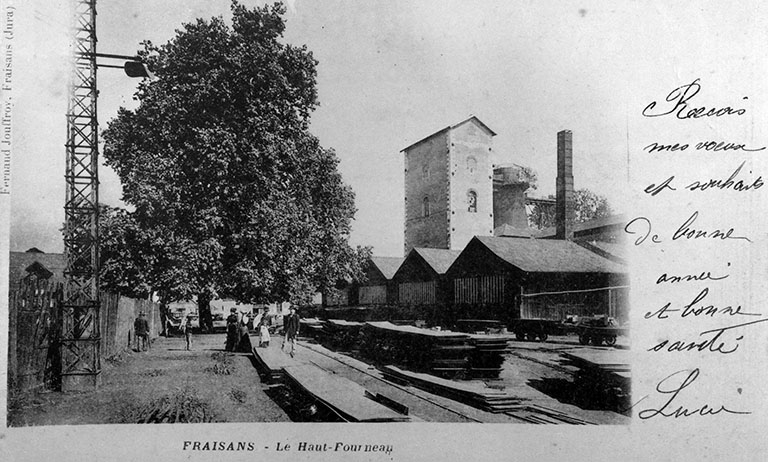

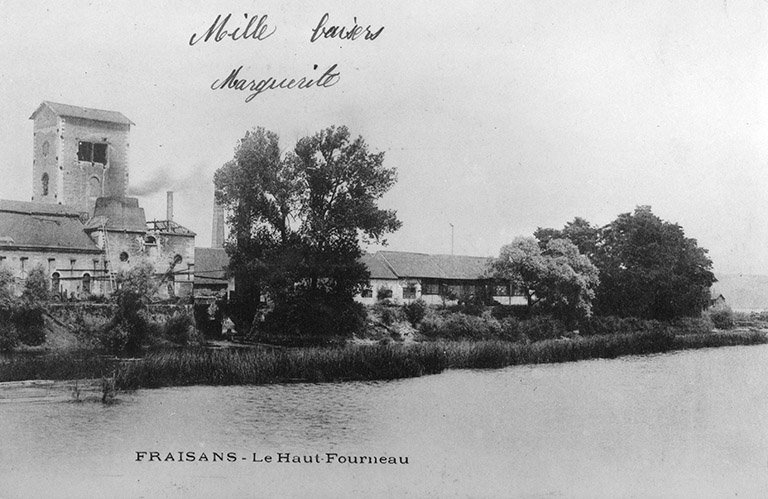

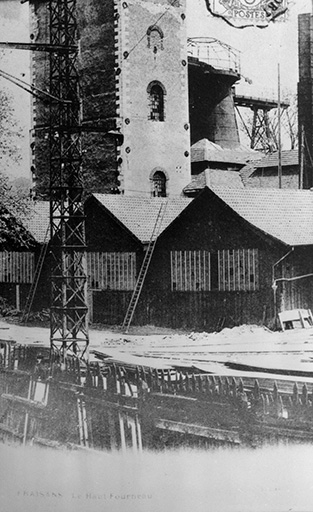

Fraisans - Le Haut-Fourneau. Carte postale, s.d. [limite 19e siècle 20e siècle].
-
Archives départementales du Doubs, Besançon : 61 J

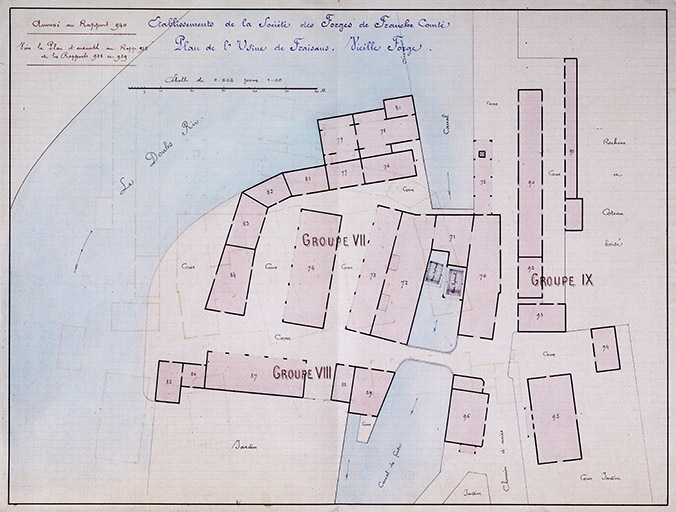

Etablissements de la Société des Forges de Franche-Comté. Plan de l'Usine de Fraisans. Vieille Forge. Dessin, s.d. [3e quart 19e siècle, vers 1865]. Echelle 1:500.
-
Archives départementales du Doubs, Besançon : 61 J

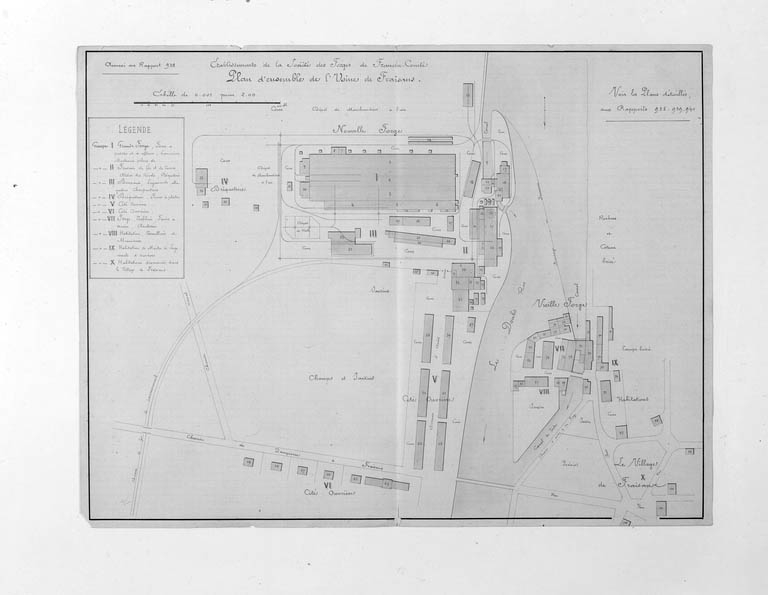

Etablissements de la Société des Forges de Franche-Comté. Plan d'ensemble de l'Usine de Fraisans. Dessin, s.d. [3e quart 19e siècle, vers 1865]. Echelle 1:2000.
-
Archives départementales du Doubs, Besançon : 61 J

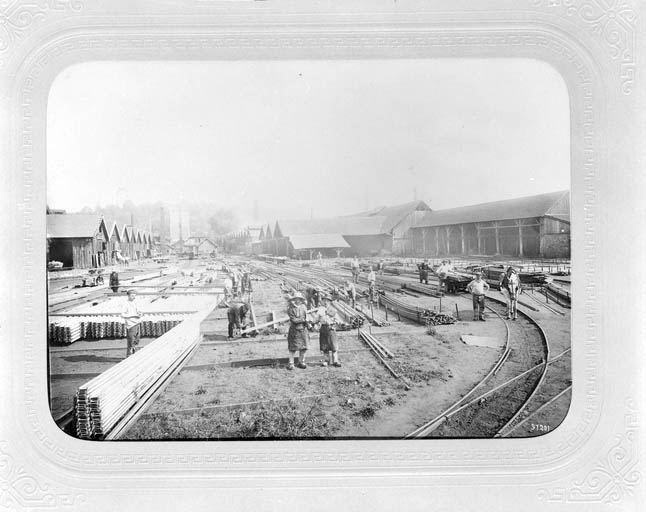

Aire séparant le bâtiment de la Forge Neuve (à gauche) de l'atelier de construction, à la fin du 19e siècle. Photographie, 1899-1900. Extraite d'un album de photographies réalisé pour la Société des Forges de Franche Comté (photo n° 6), par De Jongh Frères (photographe)
-
Archives départementales du Jura, Montmorot : Sp 2369
Plan des usines établies sur le Doubs, à Fraisans (Jura) [détail de la Forge Neuve]. Dessin, 1845. Echelle 1:500.
-
Collection particulière : Georges Faivre, Dole
Fraisans (Jura). Les Usines et le Doubs vus de l'est. Carte postale, s.d. [1er quart 20e siècle, après 1903]. Vve Karrer éd., Dole.
-
Collection particulière
Fraisans. La Vieille Forge vue de l'est. Carte postale, s.d. [limite 19e siècle 20e siècle].
-
Collection particulière
Fraisans (Jura) - Les Forges : ouvriers et bâtiment de la Forge Neuve vus du nord-ouest. Carte postale, s.d. [limite 19e siècle 20e siècle, avant 1909]. Decurey éd.
-
Archives départementales du Jura, Montmorot : Sp 2369

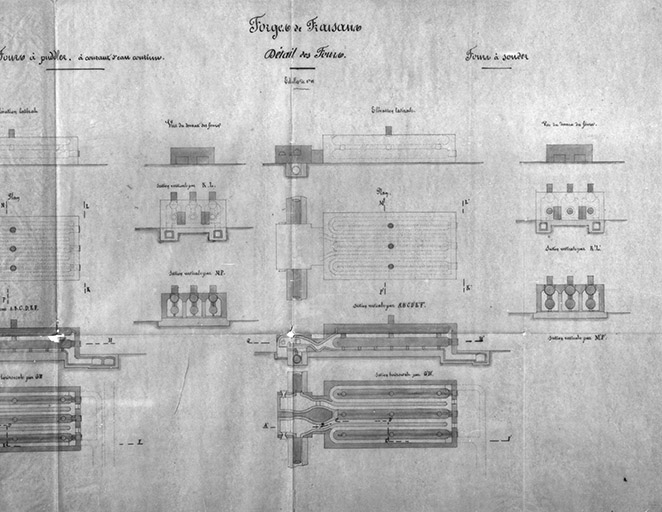

Usine de Fraisans. Détail des fours [les fours à souder]. Dessin, 1856. Echelle 1:100.
-
Archives départementales du Jura, Montmorot : Sp 2369

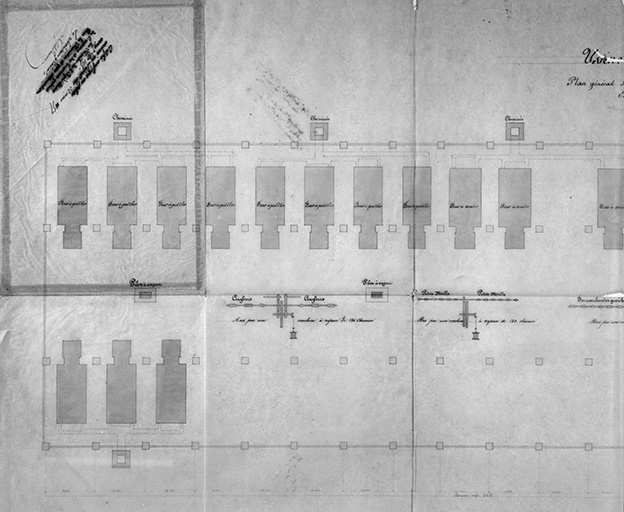

Usine de Fraisans. Plan général de disposition de la Forge [détail de la partie gauche du plan]. Dessin, 1856. Echelle 1:200.
-
Archives départementales du Doubs, Besançon : 61 J

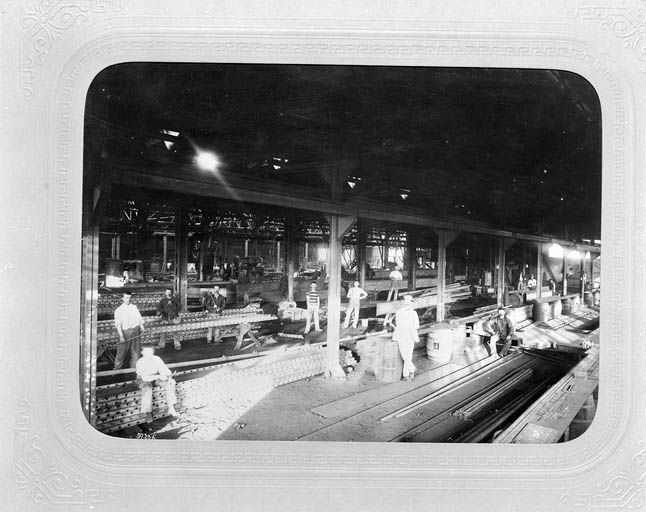

Intérieur du bâtiment de la Forge Neuve, à la fin du 19e siècle : laminoirs (à tôle ?) et fours (à souder ?). Photographie, 1899-1900. Extraite d'un album de photographies réalisé pour la Société des Forges de Franche Comté (photo n° 12), par De Jongh Frères (photographe)
-
Archives départementales du Jura, Montmorot : Sp 2369
Usine de Fraisans. Plan général de disposition de la Forge [détail de la partie droite du plan]. Dessin, 1856. Echelle 1:200.
-
Collection particulière

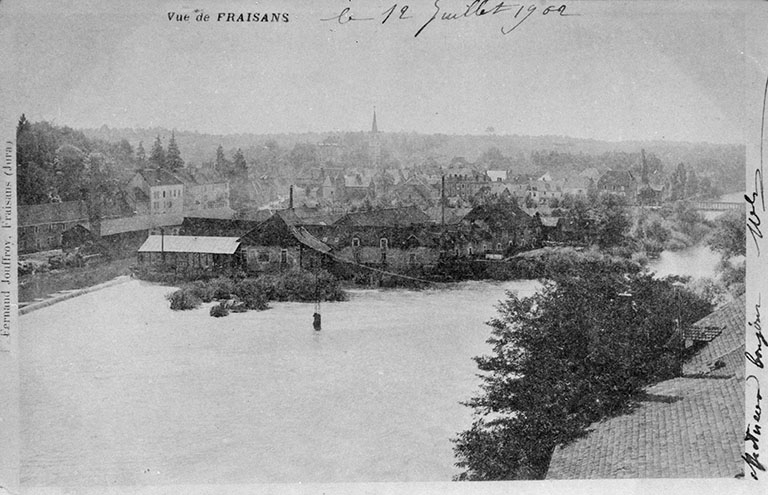

Vue de Fraisans : la Vieille Forge vue de la Forge Neuve. Carte postale, s.d. [limite 19e siècle 20e siècle, avant 1902]. F. Jouffroy éd.
-
Archives départementales du Jura, Montmorot : Sp 2369
Plan des usines établies sur le Doubs, à Fraisans (Jura). Dessin, 1845. Echelle 1:500.
-
Archives départementales du Doubs, Besançon : 61 J
Plan général de la Vieille Forge de Fraisans (Jura). Dessin, s.d. [2e moitié 19e siècle, entre 1865 et 1899]. Echelle 1:200.
-
Musée comtois, Besançon : 78.2.26
Forges de Franche-Comté. - Usine de Fraisans : l'affinage, le pilon et les laminoirs. Gravure, 1859, par Bourdelin, E.
-
Archives départementales du Doubs, Besançon : 61 J
Bâtiment de la Forge Neuve vu du nord, à la fin du 19e siècle. Photographie, 1899-1900. Extraite d'un album de photographies réalisé pour la Société des Forges de Franche Comté (photo n° 7), par De Jongh Frères (photographe)
-
Collection particulière
Fraisans. Le Haut-Fourneau vu du sud-est. Carte postale, s.d. [limite 19e siècle 20e siècle, vers 1903].
-
Archives départementales du Doubs, Besançon : 61 J

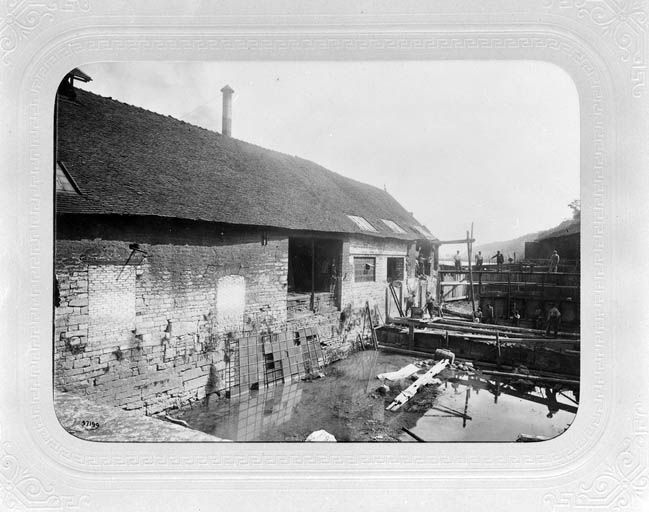

Vieille Forge à la fin du 19e siècle : construction du bâtiment des turbines en avant de la clouterie (à gauche). Photographie, 1899-1900. Extraite d'un album de photographies réalisé pour la Société des Forges de Franche Comté (photo n° 4), par De Jongh Frères (photographe)
-
Collection particulière
Une équipe de l'atelier de construction. Photographie, s.d. [4e quart 19e siècle, vers 1890 ?].
-
Archives départementales du Doubs, Besançon : 61 J
Ouvriers au travail entre l'atelier de construction (à gauche) et la cité ouvrière (à droite), à la fin du 19e siècle. Photographie, 1899-1900, extraite d'un album de photographies réalisé pour la Société des Forges de Franche Comté (photo n° 5), par De Jongh Frères (photographe)
-
Archives départementales du Doubs, Besançon : 61 J

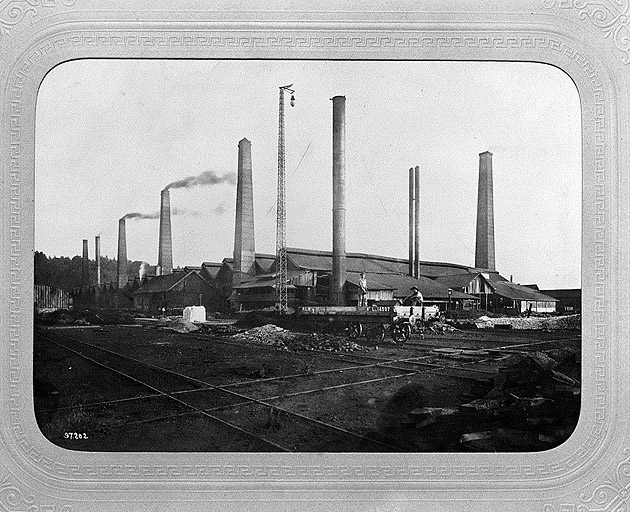

Le haut-fourneau vu du nord, à la fin du 19e siècle. Photographie, 1899-1900. Extraite d'un album de photographies réalisé pour la Société des Forges de Franche Comté (photo n° 8), par De Jongh Frères (photographe)
-
Archives départementales du Doubs, Besançon : 61 J

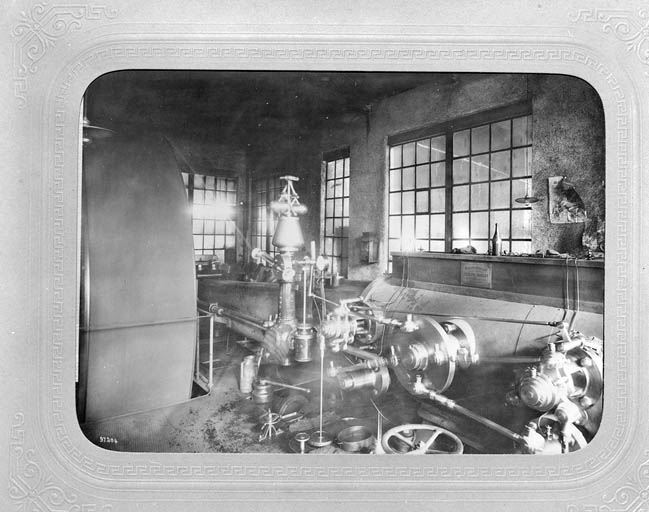

Machine à vapeur Farcot (actionnant le petit train de laminoirs), à la fin du 19e siècle. Photographie, 1899-1900. Extraite d'un album de photographies réalisé pour la Société des Forges de Franche Comté (photo n° 9), par De Jongh Frères (photographe)
-
Musée comtois, Besançon : 78.2.26
Forges de Franche-Comté. - Usine de Fraisans : vue d'ensemble et intérieur de la Forge Neuve. Gravure, 1859, par Bourdelin, E.
-
Archives départementales du Doubs, Besançon : 61 J
La Vieille Forge vue de la Forge Neuve, à la fin du 19e siècle. Photographie, 1899-1900. Extraite d'un album de photographies réalisé pour la Société des Forges de Franche Comté (photo n° 2), par De Jongh Frères (photographe)
-
Archives départementales du Doubs, Besançon : 61 J
Vue d'ensemble de la Forge Neuve depuis le nord, à la fin du 19e siècle. Photographie, 1899-1900. Extraite d'un album de photographies réalisé pour la Société des Forges de Franche Comté (photo n° 1), par De Jongh Frères (photographe)
-
Collection particulière : Georges Faivre, Dole
Fraisans. Le Port. Carte postale, s.d. [limite 19e siècle 20e siècle, vers 1900].
-
Collection particulière
Fraisans - Le Haut-Fourneau vu de l'ouest. Carte postale, s.d. [limite 19e siècle 20e siècle]. F. Jouffroy éd.
-
Collection particulière
Fraisans. Les Forges, vues de l'est, et le port. Carte postale, s.d. [limite 19e siècle 20e siècle, avant 1903]. Grenotton éd, par Lardier, C. (photographe)
-
Archives départementales du Jura, Montmorot : Sp 2369
Usine de Fraisans. Plan général de la forge et des habitations voisines. Dessin, 1856. Echelle 1:500.
-
Collection particulière

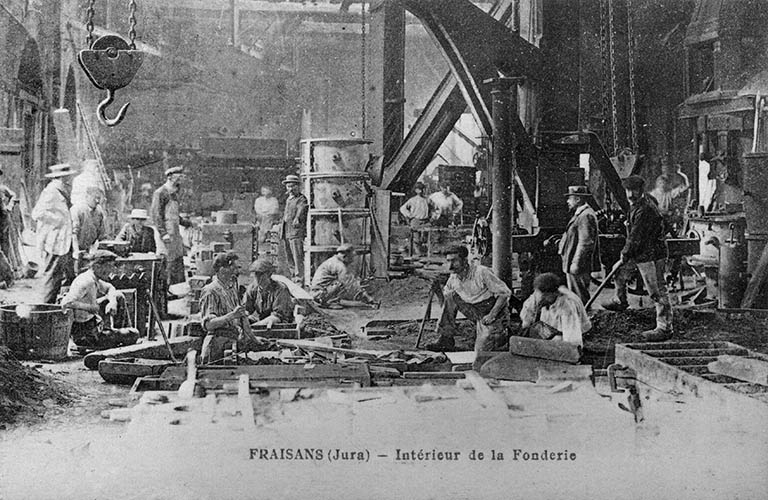

Fraisans (Jura) - Intérieur de la Fonderie. Carte postale, s.d. [1er quart 20e siècle, après 1903]. Fernand Jouffroy éd.
-
Collection particulière
Les cadres de l'usine. Photographie, s.d. [4e quart 19e siècle, vers 1886 ?].
Date(s) d'enquête :
1988;
Date(s) de rédaction :
1989
(c) Région Bourgogne-Franche-Comté, Inventaire du patrimoine
Poupard Laurent
Cliquez pour effectuer une recherche sur cette personne.
Poupard Laurent
Poupard, Laurent. Chercheur au service Inventaire et Patrimoine de la Région Bourgogne-Franche-Comté, 1987-
Dossiers de synthèse
Articulation des dossiers
Poupard, Laurent. Chercheur au service Inventaire et Patrimoine de la Région Bourgogne-Franche-Comté, 1987-
