Dossier d’œuvre architecture IA00125871
| Réalisé par
- patrimoine industriel, patrimoine industriel du Jura
usine métallurgique dite forges de Rans, puis centrale hydroélectrique, usine de produits chimiques
Œuvre étudiée
Auteur
Copyright
- (c) Région Bourgogne-Franche-Comté, Inventaire du patrimoine
Dossier non géolocalisé
Localisation
-
Aire d'étude et canton
Jura - Dampierre
-
Hydrographies
le Doubs
-
Commune
Rans
-
Cadastre
1810 C 9, 11, 54 ;
1979 ZK 7, 13, 16, 17, 35, 200, 238
-
Dénominationsusine métallurgique, centrale hydroélectrique
-
Appellationsforges de Rans, puis usine de produits chimiques de la société Distibois
-
Destinationsusine de produits chimiques
-
Parties constituantes non étudiéesatelier de fabrication, salle des machines, barrage, canal, laboratoire, logement patronal, logement d'ouvriers, passerelle
13 janvier 1705, arrêt du Conseil du roi autorisant le prince de Bauffremont à construire des forges sur la rive du Doubs. L'ensemble se compose en 1790 d'un haut fourneau, d'une forge et de deux feux d'affinerie. Acheté par Léonard Caron vers 1798 puis intégré, dès sa création en 1854, dans la société des Hauts Fourneaux, Fonderies et Forges de Franche-Comté. Usine partiellement démolie et reconstruite entre 1854 et 1857 pour devenir le centre principal de fabrication de la fonte pour la société et assurer l'approvisionnement de la "forge neuve" de Fraisans dont elle dépend. Reliée à celle-ci et à la mine de fer d'Ougney par une voie ferrée aujourd'hui disparue. Trois hauts fourneaux au bois et deux au coke fonctionnent en 1857. Reconstruction du logement d'ouvriers en 1857. Non rentables, les hauts fourneaux au bois sont progressivement arrêtés et démolis (vers 1870). En 1877, seul fonctionne encore un haut fourneau au coke. L'usine ferme en 1891. Elle est reprise par la société Distibois qui y fabrique du charbon de bois de 1938 à 1976 et aménage un laboratoire au rez-de-chaussée du logement patronal. Construite en 1920 (date portée), une centrale hydroélectrique sert de bâtiment d'eau à la société jusqu'en 1976 puis redevient autonome. Elle seule est active en 1988, les autres bâtiments tombent en ruine. Protection Monuments historiques en 1984 : bâtiments industriels (sauf la centrale) et logement patronal (façades et toiture).
Récupérateur de chaleur utilisant les gaz du gueulard pour la soufflerie en 1840. 2 machines soufflantes à 6 pistons en fonte actionnées par 2 machines à vapeur de 100 ch après la reconstruction des années 1850. Equipements de la société Distibois démontés sauf les cuves, 3 petits moteurs de la société Oerlikon à Ornans, un ventilateur Meidinger de Saint-Louis (Bas-Rhin) et 2 pompes.
27 ouvriers en 1840, 250 en 1863, 125 en 1878.
-
Période(s)
- Principale : 1er quart 18e siècle , (détruit)
- Principale : 3e quart 19e siècle
- Principale : 1er quart 20e siècle
-
Dates

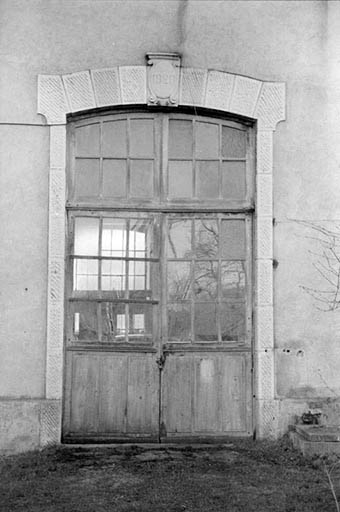

- 1920, porte la date, daté par travaux historiques, daté par tradition orale

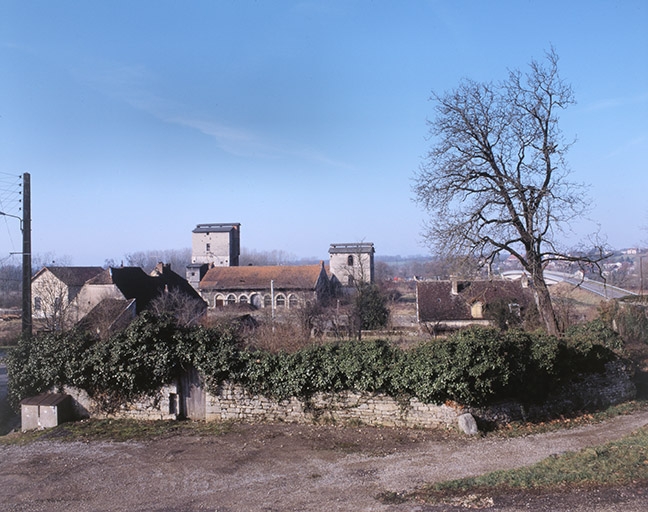

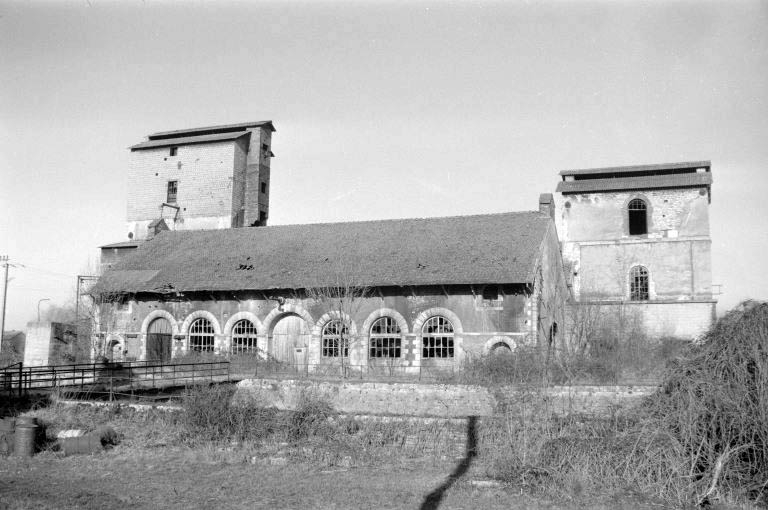

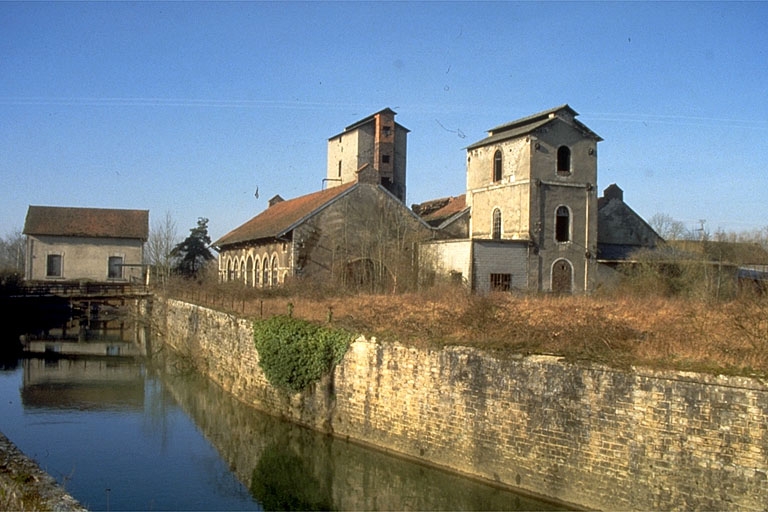

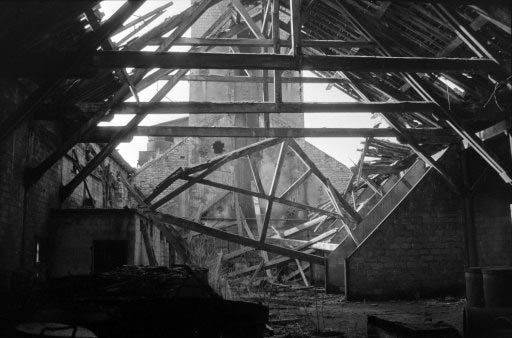

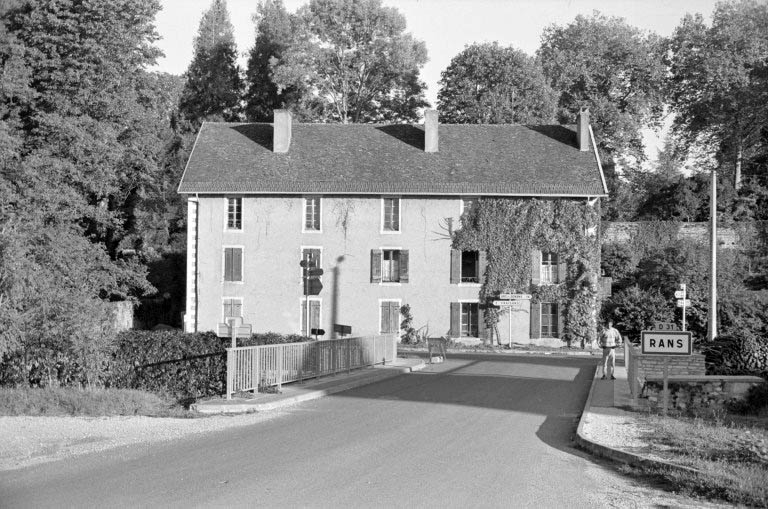

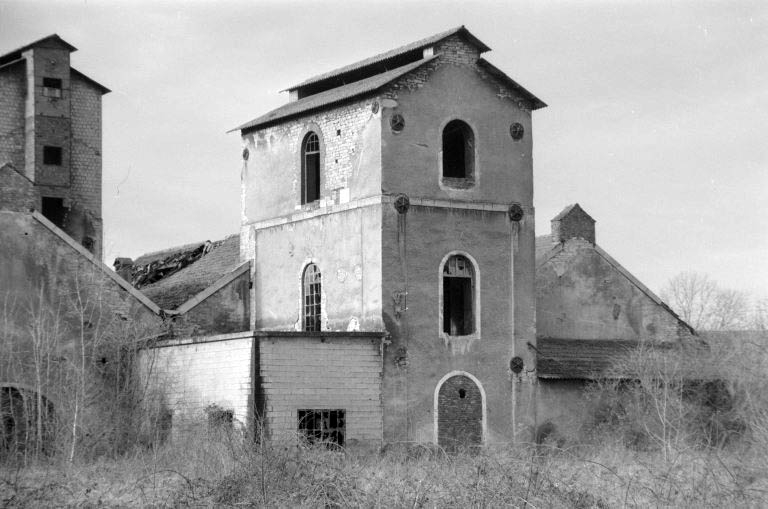

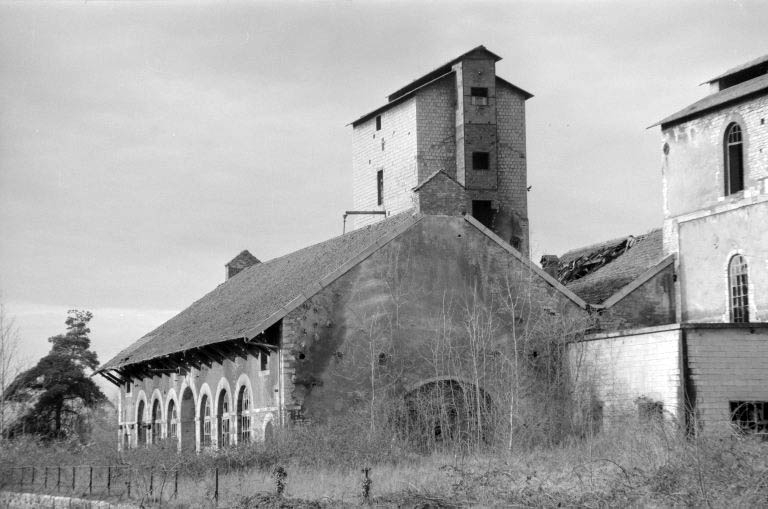

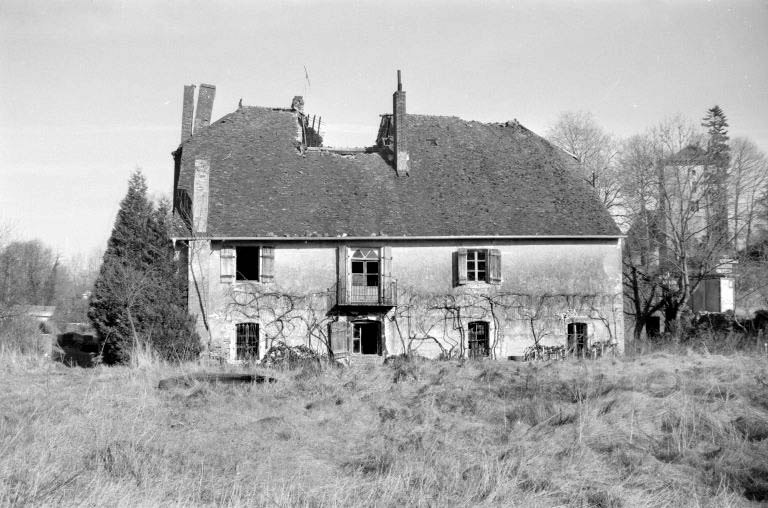

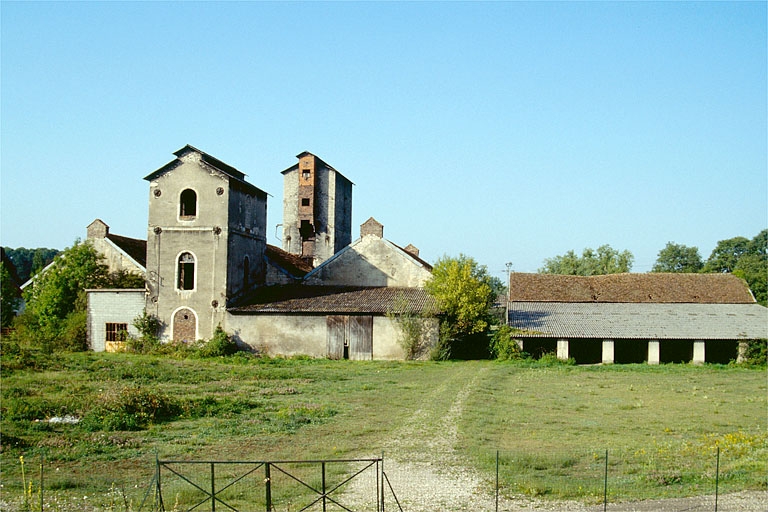

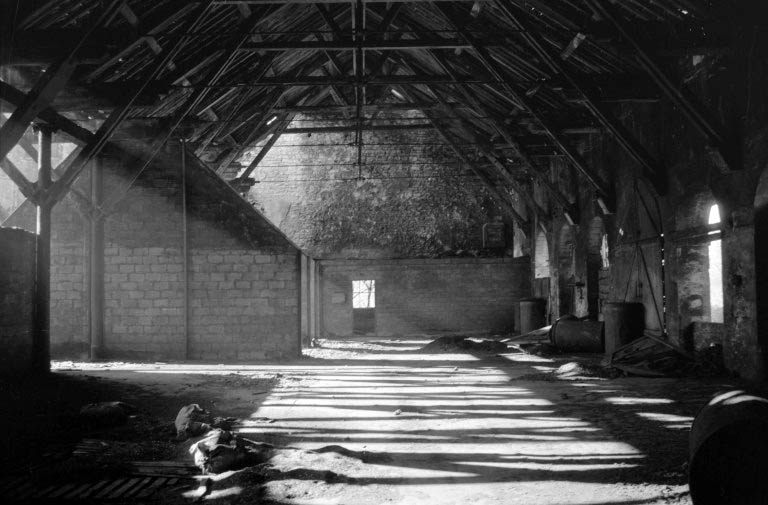

Site industriel desservi par voie navigable et embranchement ferroviaire. Usine séparée par le Doubs de son crassier (arasé, terrain de sport de Ranchot). Baies : arc plein cintre pour la salle des machines, l'atelier et les monte-charge. Atelier de fabrication en 3 vaisseaux séparés par 2 rangées de 6 colonnes en fonte et des cloisons en brique creuse, couverture en tuile mécanique de type violon. Monte-charge : lanterneau couvert en ciment-amiante. Logement patronal : étage carré et étage de comble, toit à demi-croupes et tuiles plates. Logement d'ouvriers : 2 étages carrés, élévation à travées.
-
Murs
- calcaire moellon
- fonte
- béton parpaing de béton
- brique
- enduit partiel
-
Toitstuile mécanique, ciment amiante en couverture, tuile plate
-
Étages2 étages carrés
-
Couvrements
- charpente en bois apparente
-
Élévations extérieuresélévation à travées
-
Couvertures
- toit à longs pans
- appentis
- pignon couvert
- lanterneau
- demi-croupe
-
Escaliers
- escalier dans-oeuvre
- escalier droit
- cage ouverte
- en charpente métallique
-
Autres organes de circulationmonte-charge
-
Typologiesbaie avec arc plein cintre ; baie avec arc segmentaire ; baie rectangulaire
-
État de conservationmauvais état, menacé, établissement industriel désaffecté
-
Statut de la propriétépropriété privée
-
Intérêt de l'œuvreà signaler
-
Protectionsinscrit MH partiellement, 1984/12/21
-
Référence MH
- (c) Région Bourgogne-Franche-Comté, Inventaire du patrimoine
- (c) Région Bourgogne-Franche-Comté, Inventaire du patrimoine
- (c) Région Bourgogne-Franche-Comté, Inventaire du patrimoine
- (c) Région Bourgogne-Franche-Comté, Inventaire du patrimoine
- (c) Région Bourgogne-Franche-Comté, Inventaire du patrimoine
- (c) Région Bourgogne-Franche-Comté, Inventaire du patrimoine
- (c) Région Bourgogne-Franche-Comté, Inventaire du patrimoine
- (c) Région Bourgogne-Franche-Comté, Inventaire du patrimoine
- (c) Région Bourgogne-Franche-Comté, Inventaire du patrimoine
- (c) Région Bourgogne-Franche-Comté, Inventaire du patrimoine
- (c) Région Bourgogne-Franche-Comté, Inventaire du patrimoine
- (c) Région Bourgogne-Franche-Comté, Inventaire du patrimoine
- (c) Région Bourgogne-Franche-Comté, Inventaire du patrimoine
- (c) Région Bourgogne-Franche-Comté, Inventaire du patrimoine
- (c) Région Bourgogne-Franche-Comté, Inventaire du patrimoine
- (c) Région Bourgogne-Franche-Comté, Inventaire du patrimoine
- (c) Région Bourgogne-Franche-Comté, Inventaire du patrimoine
- (c) Région Bourgogne-Franche-Comté, Inventaire du patrimoine
- (c) Région Bourgogne-Franche-Comté, Inventaire du patrimoine
- (c) Région Bourgogne-Franche-Comté, Inventaire du patrimoine
- (c) Région Bourgogne-Franche-Comté, Inventaire du patrimoine
- (c) Région Bourgogne-Franche-Comté, Inventaire du patrimoine
- (c) Région Bourgogne-Franche-Comté, Inventaire du patrimoine
- (c) Région Bourgogne-Franche-Comté, Inventaire du patrimoine
- (c) Région Bourgogne-Franche-Comté, Inventaire du patrimoine
- (c) Région Bourgogne-Franche-Comté, Inventaire du patrimoine
- (c) Région Bourgogne-Franche-Comté, Inventaire du patrimoine
- (c) Région Bourgogne-Franche-Comté, Inventaire du patrimoine
- (c) Région Bourgogne-Franche-Comté, Inventaire du patrimoine
- (c) Région Bourgogne-Franche-Comté, Inventaire du patrimoine
- (c) Région Bourgogne-Franche-Comté, Inventaire du patrimoine
- (c) Région Bourgogne-Franche-Comté, Inventaire du patrimoine
- (c) Région Bourgogne-Franche-Comté, Inventaire du patrimoine
- (c) Région Bourgogne-Franche-Comté, Inventaire du patrimoine
Documents figurés
-
Archives départementales du Jura, Montmorot : Sp 3415

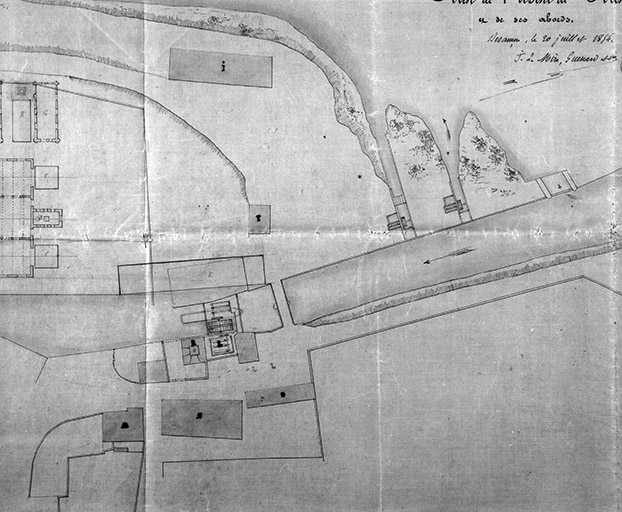

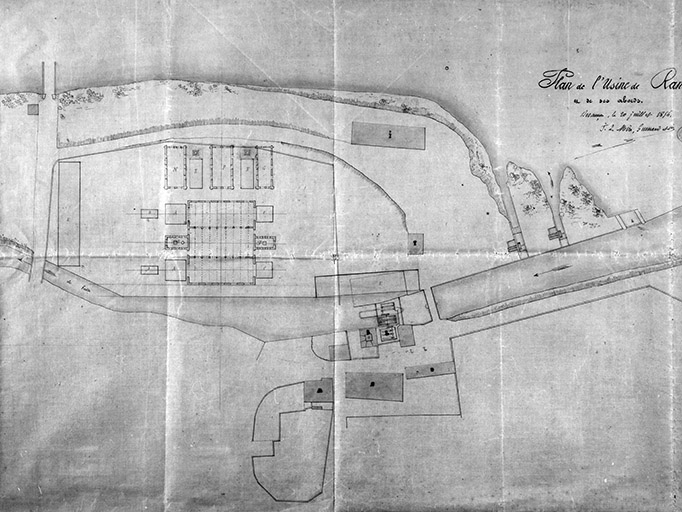

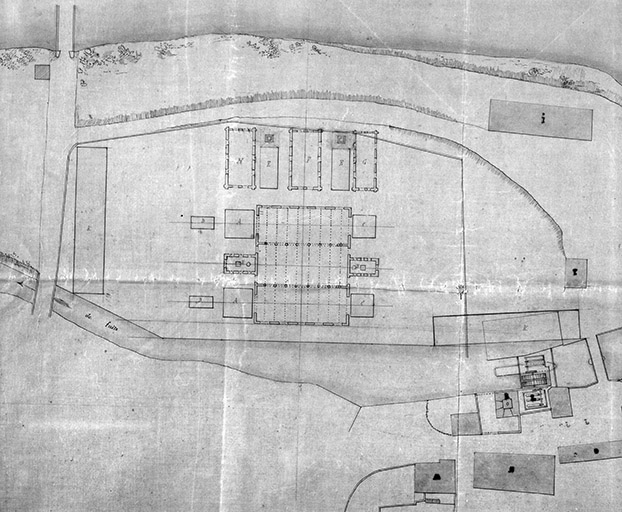

Plan de l'Usine de Rans et de ses abords [détail des anciennes installations]. Dessin, 1854.
-
Archives EDF-GDF, Besançon

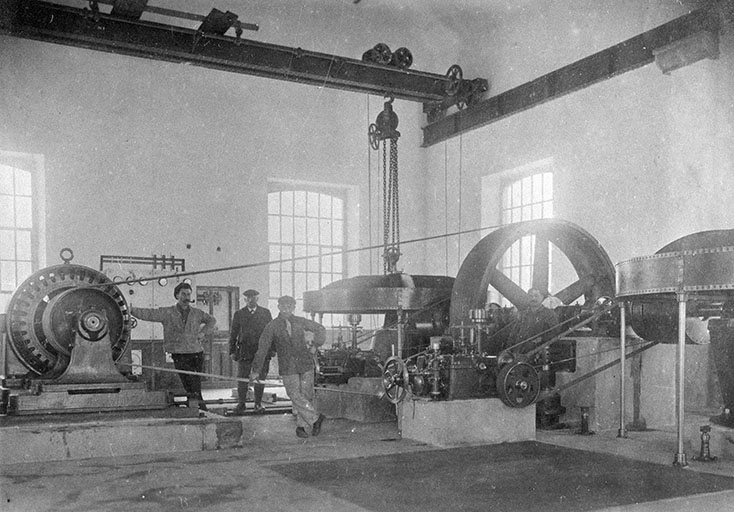

Intérieur de la centrale hydroélectrique. Photographie, s.d. [1ère moitié 20e siècle, vers 1930 ?].
-
Musée comtois, Besançon : 78.2.25
Forges de la Franche-Comté. - Usine de Rans : intérieur de la forge. Gravure, 1859, par Bourdelin, E.
-
Archives départementales du Jura, Montmorot : Sp 3415
Plan de l'Usine de Rans et de ses abords. Dessin, 1854.
-
Collection particulière

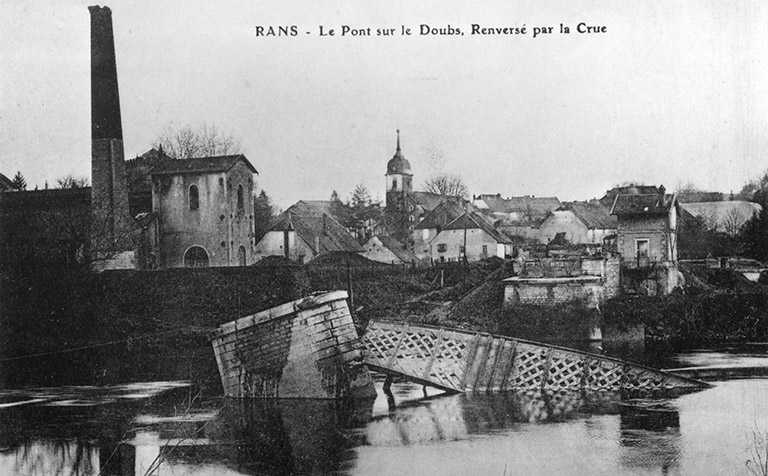

Rans - Le Pont sur le Doubs, Renversé par la Crue. Carte postale, s.d. [1910].
-
Archives départementales du Jura, Montmorot : Sp 3415
Plan de l'Usine de Rans et de ses abords [détail des installations projetées]. Dessin, 1854.
-
Archives départementales du Jura, Montmorot : Sp 3415

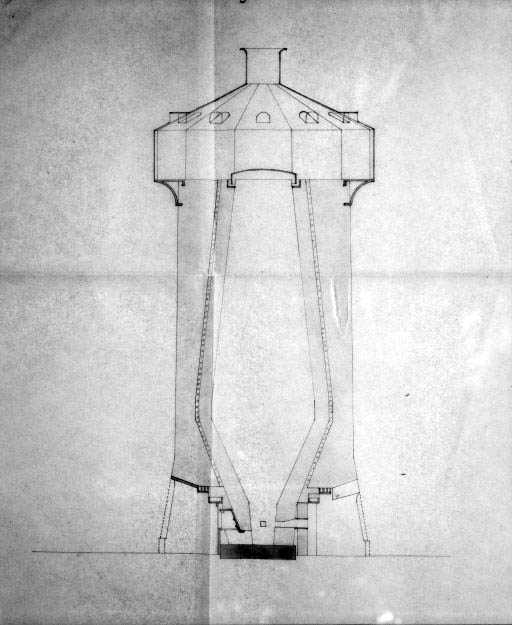

Coupe d'un haut-fourneau au coke. Dessin, 1854. Echelle 1:100.
-
Archives départementales du Doubs, Besançon : 61 J

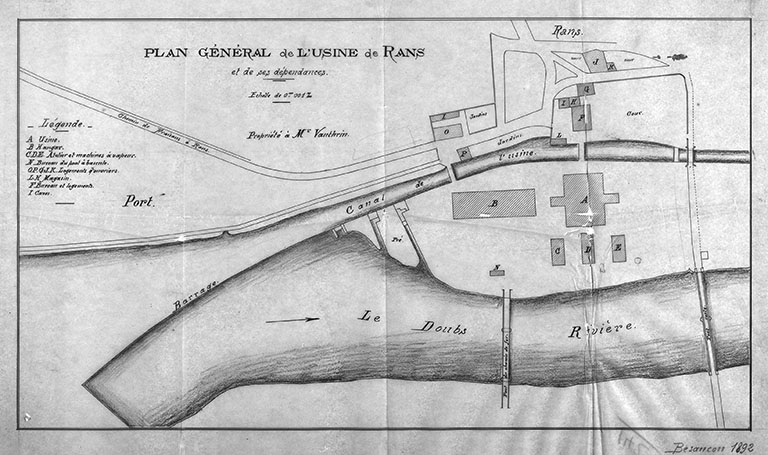

Plan général de l'usine de Rans et de ses dépendances. Dessin, 1892. Echelle 1:1000.
-
Archives de l'Ecole Centrale des Arts et Manufactures, Paris : Travaux de vacances, 1858

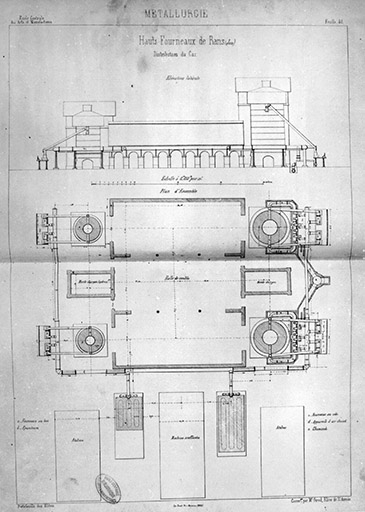

Hauts-Fourneaux de Rans (Jura). Distribution du gaz. Dessin, 1858. Echelle 1:200, par Girod (ingénieur)
-
Musée comtois, Besançon : 78.2.25
Forges de la Franche-Comté. - Usine de Rans : les chariots comtois. Gravure, 1859, par Bourdelin, E.
-
Archives départementales du Jura, Montmorot : Sp 3415

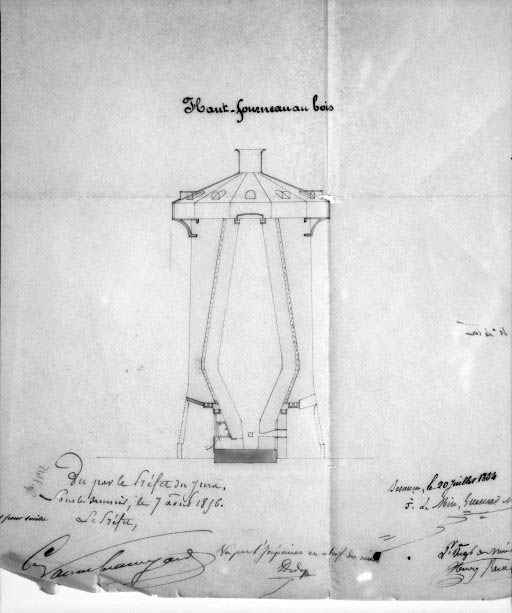

Coupe d'un haut-fourneau au bois. Dessin, 1854. Echelle 1:100.
-
Collection particulière
L'usine et le pont lors de la crue de 1910. Carte postale, 1910.
-
Musée comtois, Besançon : 78.2.25
Forges de la Franche-Comté. - Usine de Rans : vue d'ensemble et intérieur de la halle de coulée. Gravure, 1859, par Bourdelin, E.
-
Archives départementales du Jura, Montmorot : Sp 3415

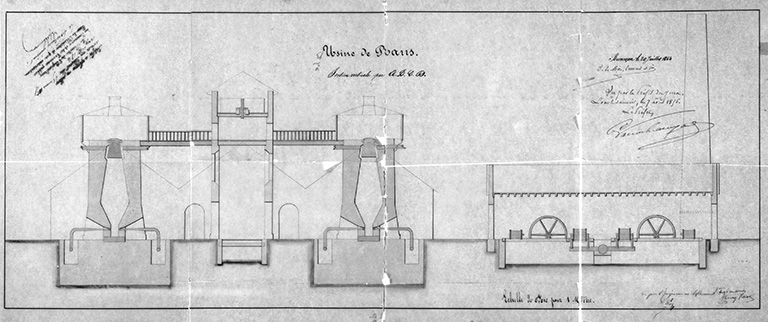

Usine de Rans. Section verticale par A.B.C.D. Dessin, 1854. Echelle 1:100.
-
Musée comtois, Besançon : 78.2.25
Forges de la Franche-Comté. - Usine de Rans. Gravure, 1859, par Bourdelin, E.
-
Musée comtois, Besançon : 78.2.25
Forges de la Franche-Comté. - Usine de Rans : les casseurs de minerai. Gravure, 1859, par Bourdelin, E.
Date(s) d'enquête :
1988;
Date(s) de rédaction :
1989
