centrale hydroélectrique de Chalain
Œuvre étudiée
Auteur
Copyright
- (c) Région Bourgogne-Franche-Comté, Inventaire du patrimoine
Dossier non géolocalisé
Localisation
-
Aire d'étude et canton
Jura - Clairvaux-les-Lacs
-
Hydrographies
dérivation du bief de l' Oeuf
-
Commune
Marigny
-
Adresse
V.C. 204
-
Cadastre
1987 ZD 92, ZE 9, 10
-
Dénominationscentrale hydroélectrique
-
Appellationscentrale de Chalain
-
Parties constituantes non étudiéessalle des machines, transformateur, atelier de réparation, logement d'ouvriers, vanne, canal, conduite forcée

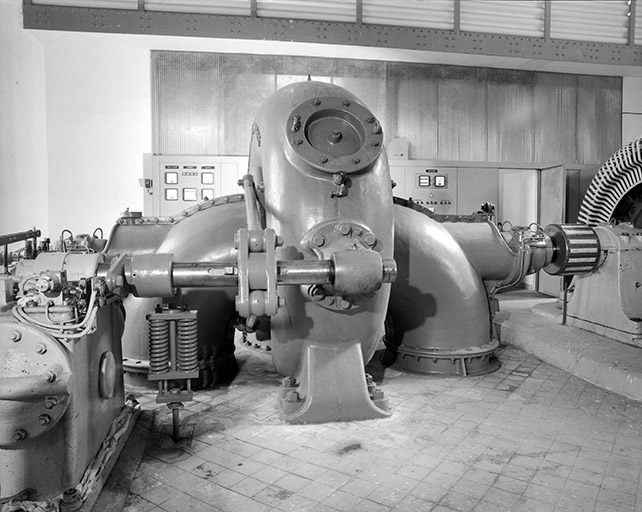

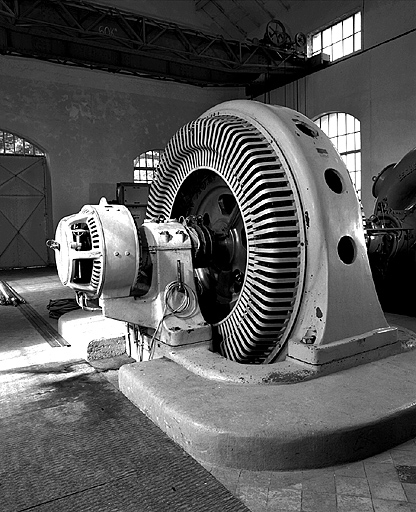

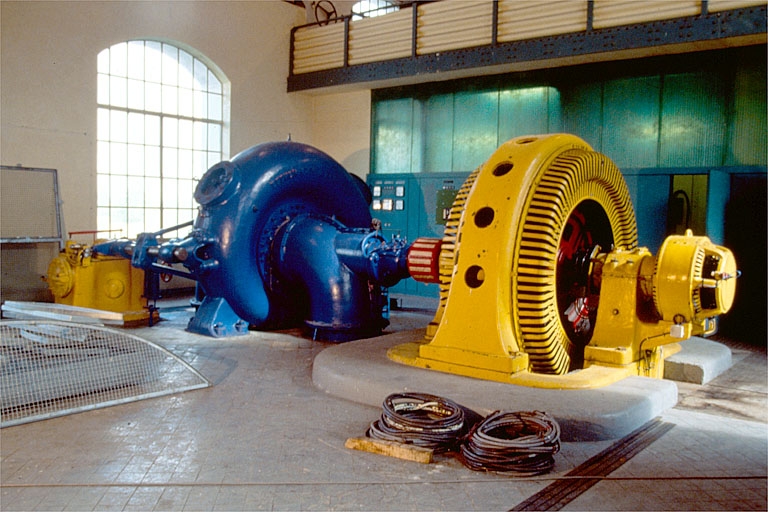

De 1903 à 1906, le lac de Chalain est aménagé en retenue d'eau par la S.A. l'Union électrique (créée en 1895 sous l'appellation de Société d'exploitation électrique de Morteau) pour sa centrale du Saut-Mortier à une quarantaine de km en aval (commune de Cernon). Un bâtiment de prise d'eau et un canal souterrain sont construits, ce dernier se jetant dans le bief de l'Oeuf. Puis le canal est prolongé jusqu'à l'Ain pour alimenter une centrale, disposant ainsi d'une chute de 32 m. Mise en service en 1912., cette centrale semble bâtie par la Société générale d'Entreprises (des plans lui sont attribués). Elle est agrandie, certainement dans les années trente, d'un atelier de mécanique et d'un logement d'ouvriers puis, en 1962, d'un bâtiment abritant une vanne Neyrpic. Le logement est désaffecté vers 1970. Le premier groupe générateur, mis en place en 1912, est enlevé en 1964. Installé en 1921, le deuxième groupe est encore utilisé : turbine Francis double à axe horizontal de la société Escher-Wyss (1500 ch) et alternateur de la société l'Eclairage électrique.
-
Période(s)
- Principale : 1er quart 20e siècle , daté par source, daté par tradition orale
- Principale : 2e quart 20e siècle , daté par source, daté par tradition orale
- Secondaire : 3e quart 20e siècle , daté par source, daté par tradition orale
-
Auteur(s)
-
Auteur :
Société générale d'Entreprisesmaître de l'oeuvre attribution par sourceSociété générale d'EntreprisesCliquez pour effectuer une recherche sur cette personne.
Entreprise de construction. 19e-20e siècles.
-
Auteur :

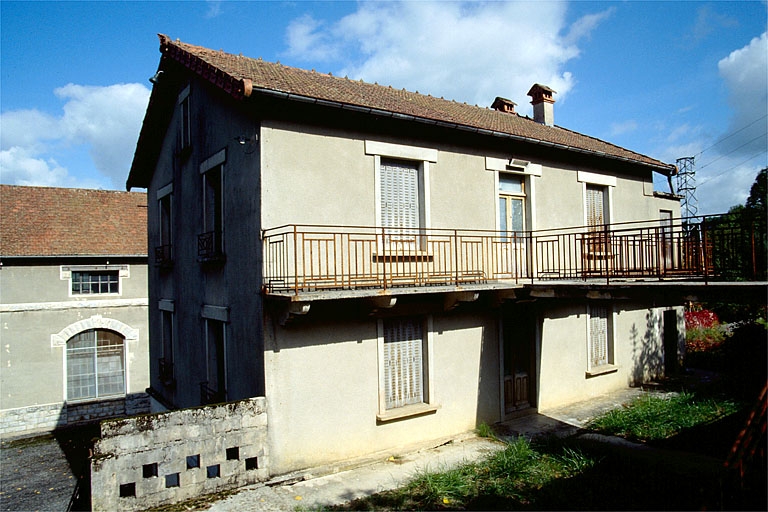

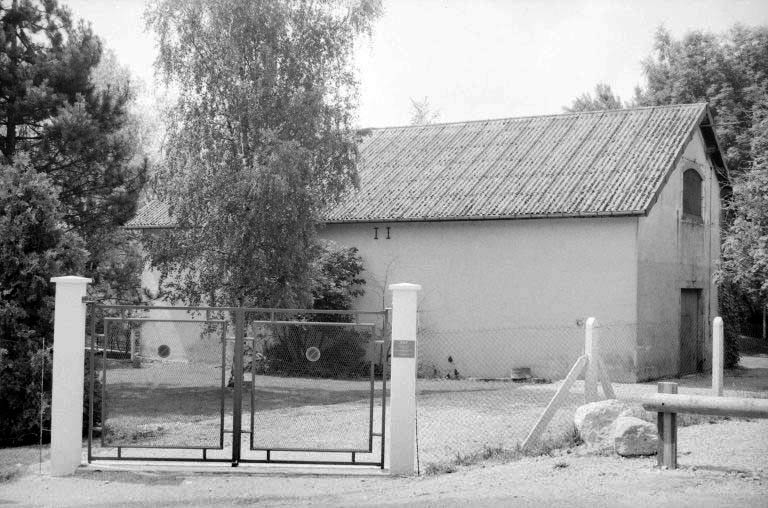

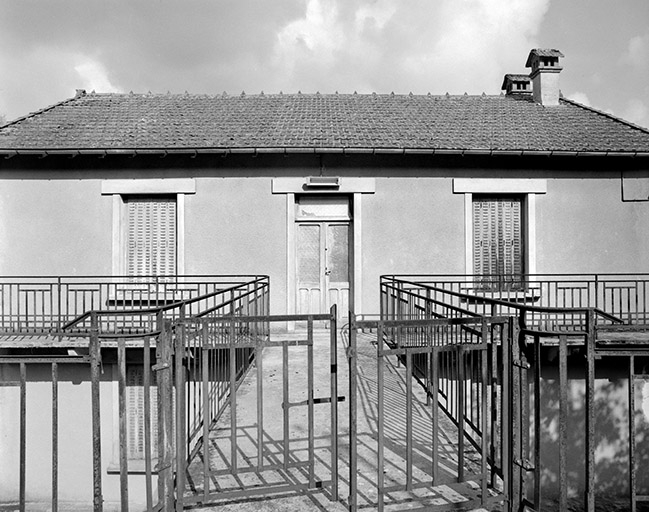

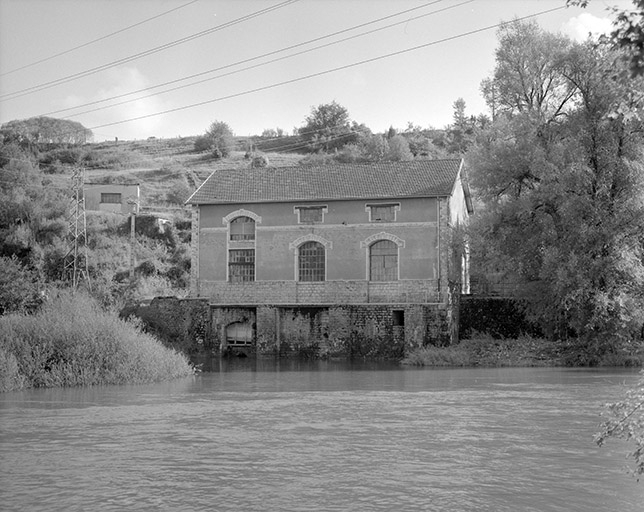

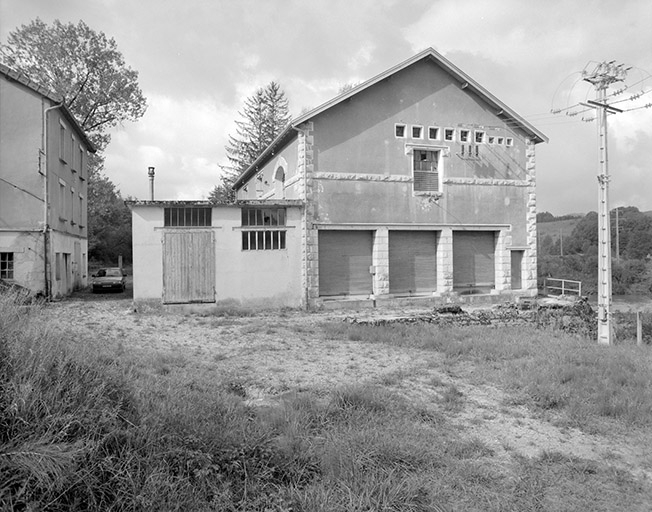

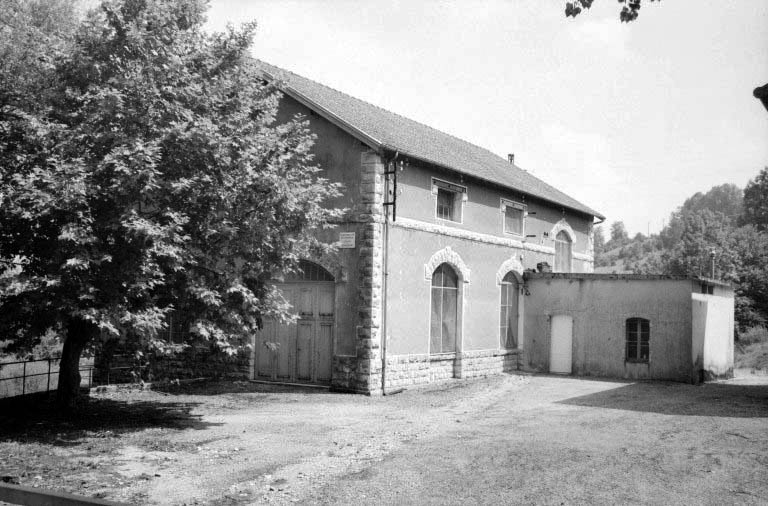

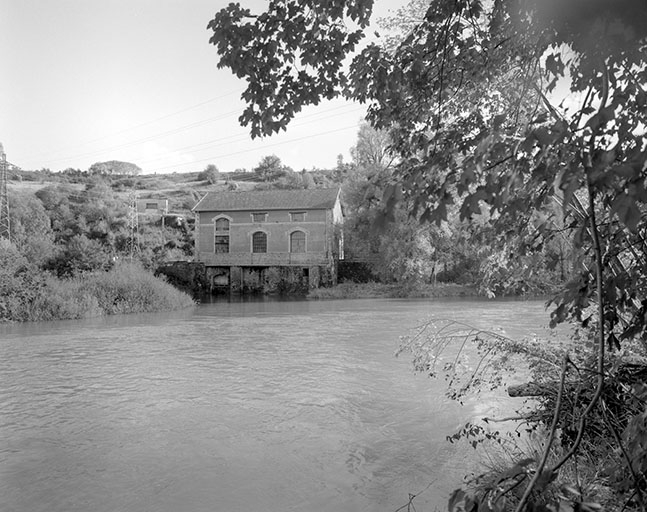

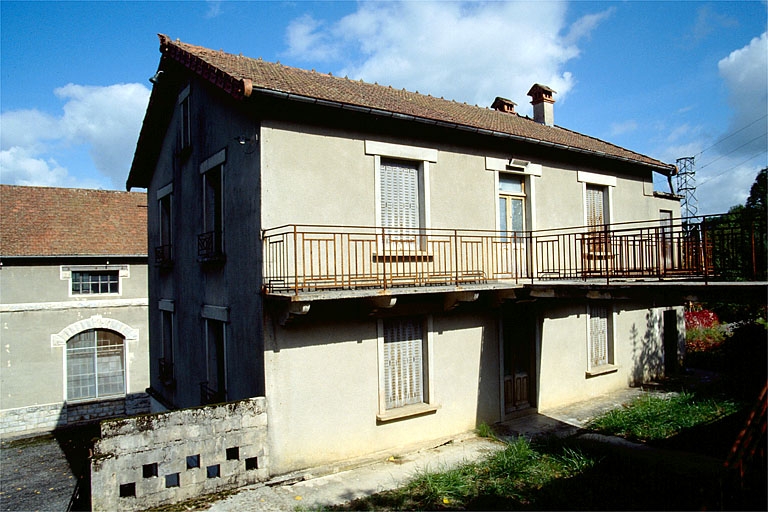

Centrale : étage de soubassement voûté en berceau en anse de panier et vaisseau à charpente métallique, baies en arc segmentaire. Atelier de réparation en rez-de-chaussée couvert d'une terrasse. Logement : 2 étages de soubassement, accès au rez-de-chaussée par une passerelle, comble. Bâtiment de la vanne Neyrpic : murs et toit (en appentis) en béton. Bâtiment des vannes de prise d'eau : baies en arc segmentaire, couverture en ciment-amiante.
-
Murs
- calcaire moellon enduit
- béton béton armé enduit
-
Toitstuile mécanique, béton en couverture, ciment amiante en couverture
-
Étagesétage de soubassement, 1 vaisseau
-
Couvrements
- charpente métallique apparente en béton armé
-
Élévations extérieuresélévation à travées
-
Couvertures
- terrasse
- toit à longs pans
- appentis
- pignon couvert
-
Statut de la propriétépropriété publique
-
Éléments remarquablesmachine énergétique
-
Référence Patriarcheprésent sur POP
- (c) Région Bourgogne-Franche-Comté, Inventaire du patrimoine
- (c) Région Bourgogne-Franche-Comté, Inventaire du patrimoine
- (c) Région Bourgogne-Franche-Comté, Inventaire du patrimoine
- (c) Région Bourgogne-Franche-Comté, Inventaire du patrimoine
- (c) Région Bourgogne-Franche-Comté, Inventaire du patrimoine
- (c) Région Bourgogne-Franche-Comté, Inventaire du patrimoine
- (c) Région Bourgogne-Franche-Comté, Inventaire du patrimoine
- (c) Région Bourgogne-Franche-Comté, Inventaire du patrimoine
- (c) Région Bourgogne-Franche-Comté, Inventaire du patrimoine
- (c) Région Bourgogne-Franche-Comté, Inventaire du patrimoine
- (c) Région Bourgogne-Franche-Comté, Inventaire du patrimoine
- (c) Région Bourgogne-Franche-Comté, Inventaire du patrimoine
- (c) Région Bourgogne-Franche-Comté, Inventaire du patrimoine
- (c) Région Bourgogne-Franche-Comté, Inventaire du patrimoine
- (c) Région Bourgogne-Franche-Comté, Inventaire du patrimoine
- (c) Région Bourgogne-Franche-Comté, Inventaire du patrimoine
- (c) Région Bourgogne-Franche-Comté, Inventaire du patrimoine
- (c) Région Bourgogne-Franche-Comté, Inventaire du patrimoine
- (c) Région Bourgogne-Franche-Comté, Inventaire du patrimoine
- (c) Région Bourgogne-Franche-Comté, Inventaire du patrimoine
- (c) Région Bourgogne-Franche-Comté, Inventaire du patrimoine
- (c) Région Bourgogne-Franche-Comté, Inventaire du patrimoine
- (c) Région Bourgogne-Franche-Comté, Inventaire du patrimoine
- (c) Région Bourgogne-Franche-Comté, Inventaire du patrimoine
- (c) Région Bourgogne-Franche-Comté, Inventaire du patrimoine
- (c) Région Bourgogne-Franche-Comté, Inventaire du patrimoine
- (c) Région Bourgogne-Franche-Comté, Inventaire du patrimoine
- (c) Région Bourgogne-Franche-Comté, Inventaire du patrimoine
- (c) Région Bourgogne-Franche-Comté, Inventaire du patrimoine
- (c) Région Bourgogne-Franche-Comté, Inventaire du patrimoine
- (c) Région Bourgogne-Franche-Comté, Inventaire du patrimoine
Bibliographie
-
Vuillermot, Catherine. L’Union électrique : un demi-siècle d’électricité 1895-1946. - Besançon : Université de Franche-Comté, 1986. 139- LXXIV f. : ill. ; 30 cm. Mém. DEA : Hist. : Université de Franche-Comté : 1986.
p. 40
Documents figurés
-
Collection particulière

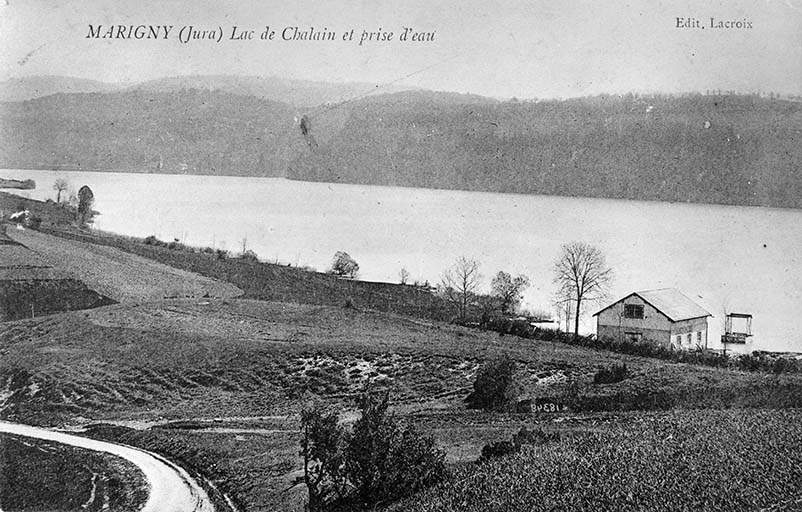

Marigny (Jura). Lac de Chalain et prise d'eau. Carte postale, s.d. [1er quart 20e siècle, entre 1904 et 1920]. Lacroix éd., Bourg-de-Sirod.
-
Collection particulière

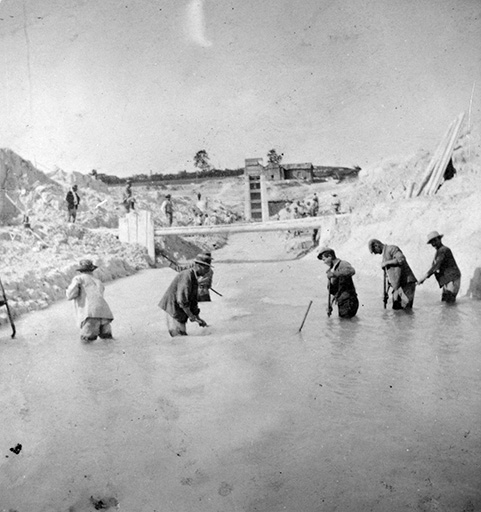

Prise d'eau vue d'amont [délayage de la marne]. Photographie, 12 septembre 1906.
-
Archives EDF-GDF, Bourg-de-Sirod

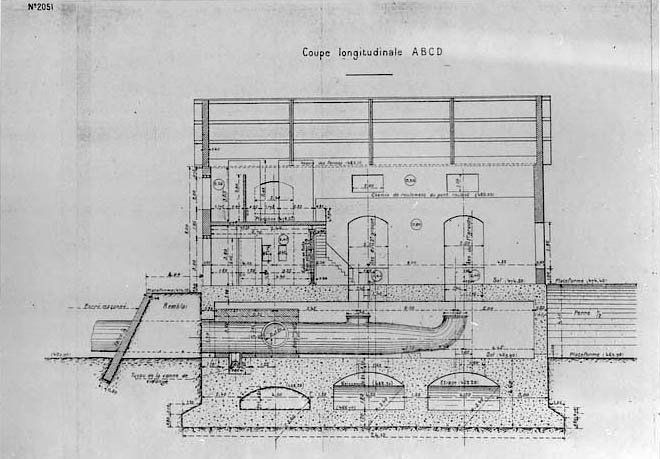

Usine du lac de Chalain. Bâtiment. Coupes [détail] : Coupe longitudinale ABCD. Dessin, s.d. [1er mars 1912]. [Echelle 1:100], par Société Générale d'Entreprises
-
Collection particulière

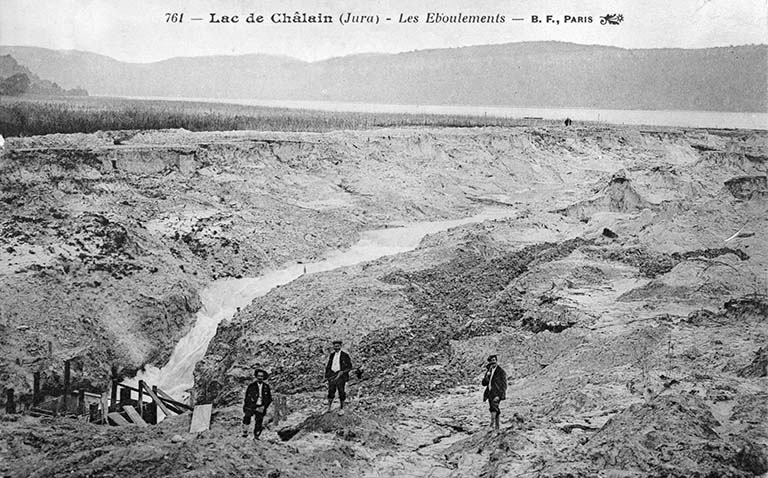

Lac de Châlain (Jura) - Les Eboulements. Carte postale, 1904. B.F. éd., Paris, par Chapuis, Raoul (photographe)
-
Archives EDF-GDF, Bourg-de-Sirod

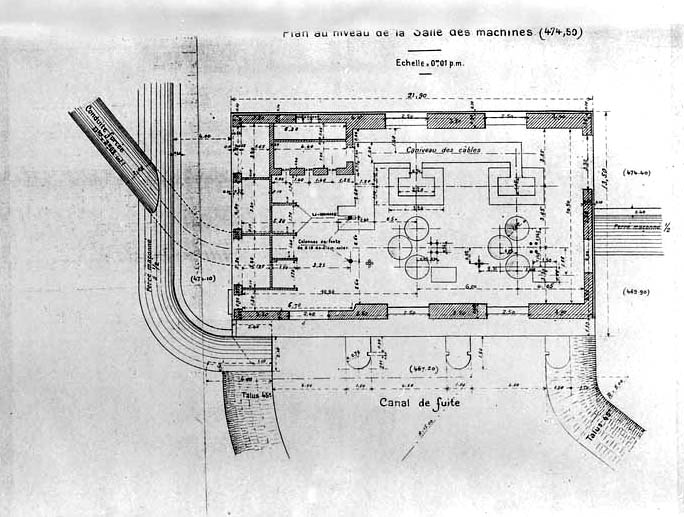

Usine du lac de Chalain. Bâtiment. Plan [détail] : Plan au niveau de la salle des machines. Dessin, s.d. [1er mars 1912]. Echelle 1:100, par Société Générale d'Entreprises
-
Collection particulière

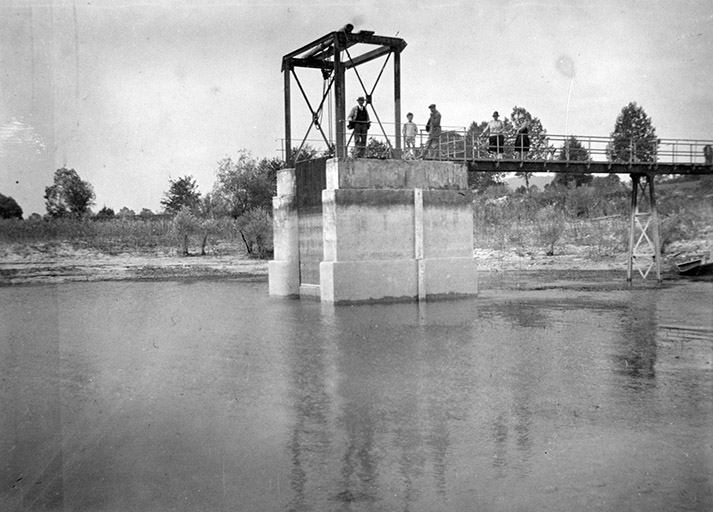

Prise d'eau au Lac de Chalain. Photographie, s.d. [1ère moitié 20e siècle, vers 1930].
-
Collection particulière

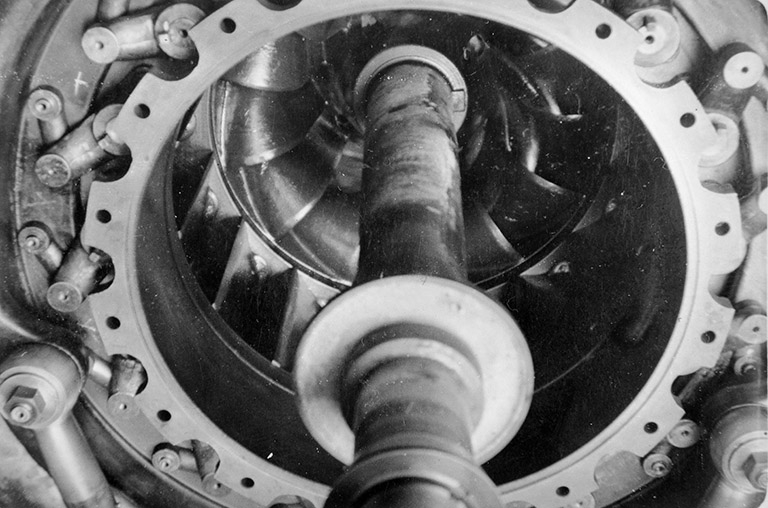

Turbine Francis double : cercle de vannage et directrices. Photographie, s.d. [milieu 20e siècle, fin des années 1950 ?].
-
Collection particulière

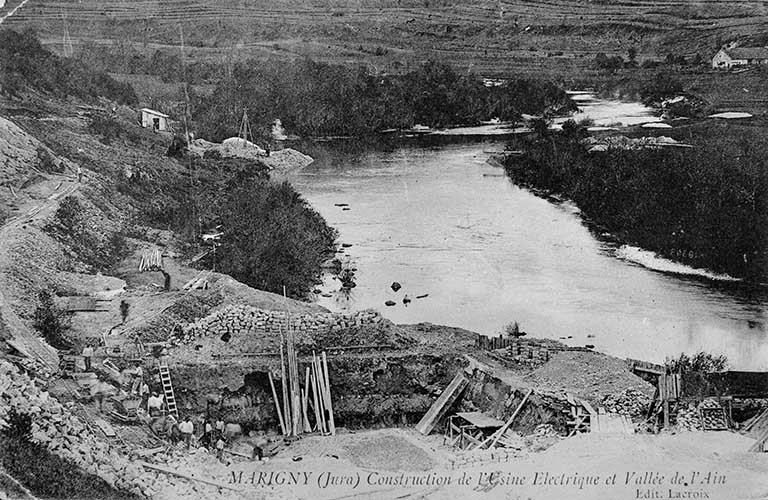

Marigny (Jura) Construction de l'Usine Electrique et Vallée de l'Ain. Carte postale, s.d. [1er quart 20e siècle, vers 1911]. Lacroix éd., Bourg-de-Sirod.
-
Collection particulière

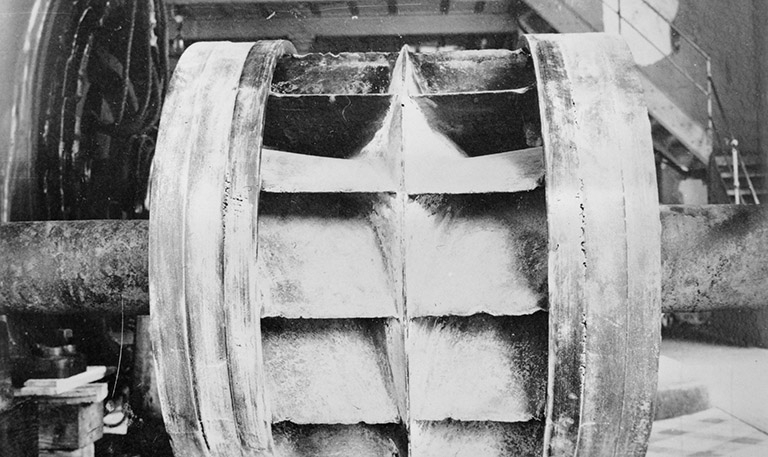

Turbine Francis double démontée : aubes de la roue. Photographie, s.d. [milieu 20e siècle, fin des années 1950 ?].
-
Collection particulière

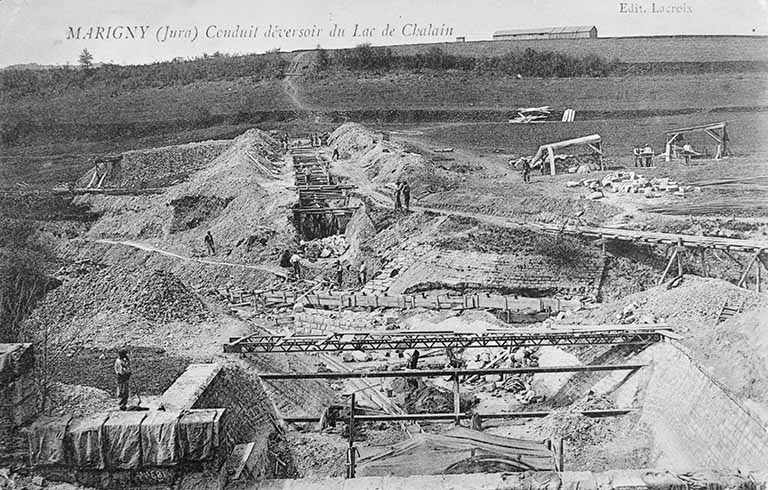

Marigny (Jura). Conduit déversoir du Lac de Chalain [le chantier vu depuis le haut de la conduite]. Carte postale, s.d. [1er quart 20e siècle, vers 1904]. Lacroix éd.
-
Collection particulière

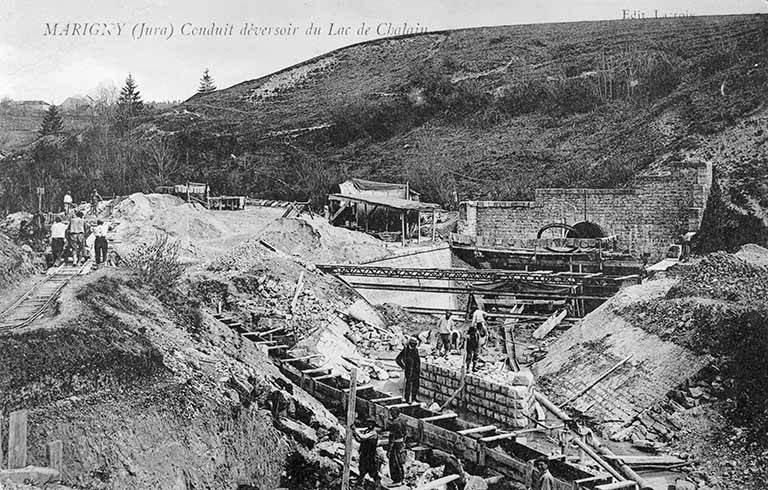

Marigny (Jura). Conduit déversoir du Lac de Chalain. Carte postale, s.d. [1er quart 20e siècle, vers 1904]. Lacroix éd.
-
Collection particulière

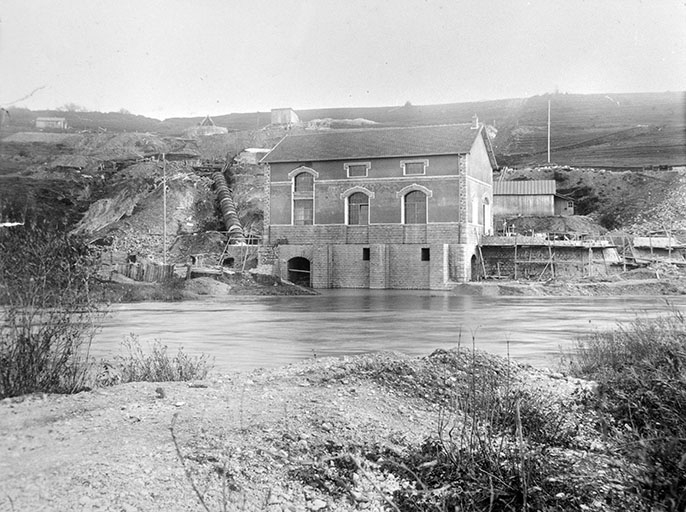

Centrale et conduite forcée en cours d'achèvement. Photographie, s.d. [1er quart 20e siècle, vers 1911].
-
Collection particulière
Lac de Chalain (Jura) - Les Eboulements. Carte postale, s.d. [1904]. Vve Karrer éd., Dole.
-
Collection particulière

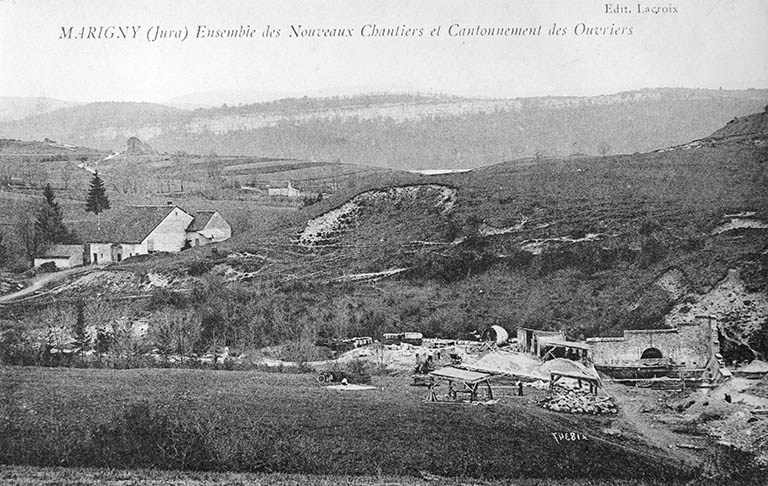

Marigny (Jura). Ensemble des Nouveaux Chantiers et Cantonnement des Ouvriers. Carte postale, s.d. [1er quart 20e siècle, vers 1904]. Lacroix éd.
-
Collection particulière

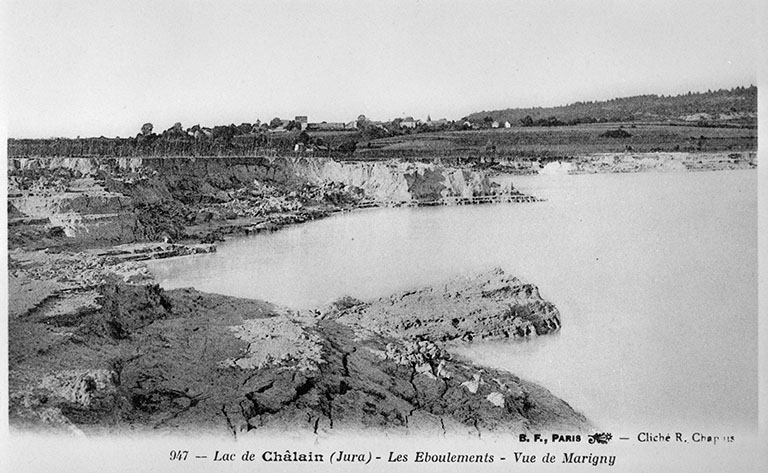

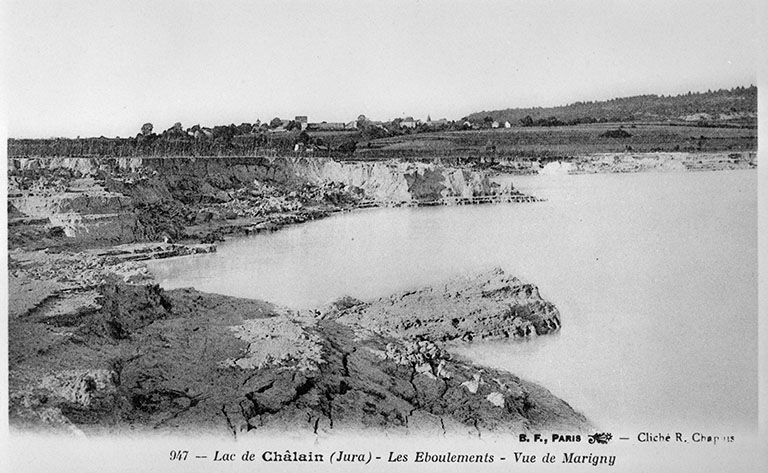

Lac de Châlain (Jura) - Les Eboulements - Vue de Marigny. Carte postale, 1904. B.F. éd., Paris, par Chapuis, Raoul (photographe)
-
Collection particulière

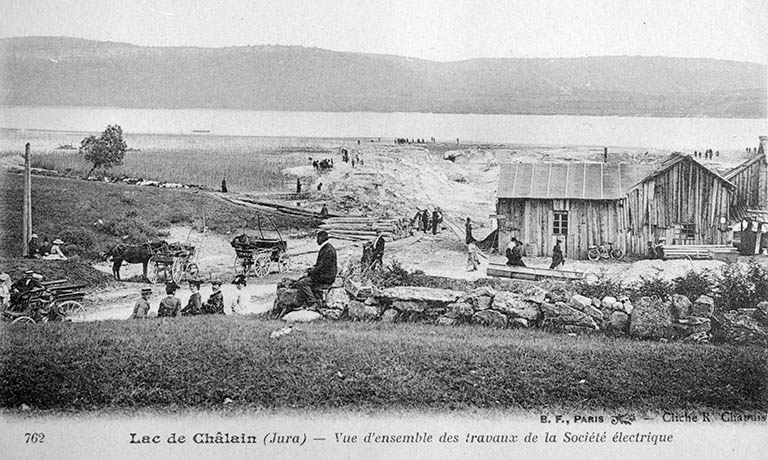

Lac de Châlain (Jura) - Vue d'ensemble des travaux de la Société électrique. Carte postale, s.d. [1er quart 20e siècle, vers 1904]. B.F. éd., Paris, par Chapuis, Raoul (photographe)
-
Collection particulière

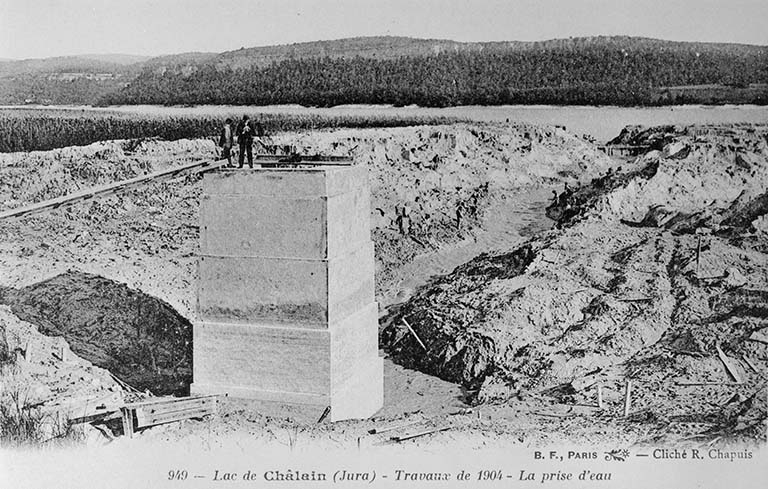

Lac de Châlain (Jura) - Travaux de 1904 - La prise d'eau. Carte postale, 1904. B.F. éd., Paris, par Chapuis, Raoul (photographe)
