Yves Sancey, photographe. Direction régionale des Affaires culturelles de Franche-Comté puis Région Bourgogne-Franche-Comté, Service Inventaire et Patrimoine. 1973-2013
- enquête thématique régionale, la voie ferrée Andelot - La Cluse
- (c) Région Bourgogne-Franche-Comté, Inventaire du patrimoine
Dossier non géolocalisé
-
Aire d'étude et canton
la voie ferrée Andelot - La Cluse - Champagnole
-
Commune
Andelot-en-Montagne
-
Lieu-dit
les Millières,
Bois de Côte Bernard
-

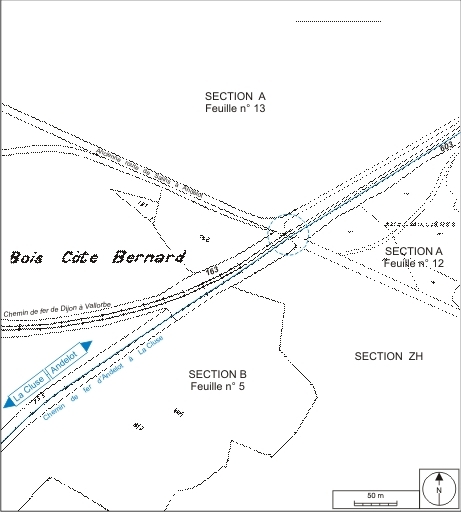

Cadastre
1995 A 603, B 163
-
Dénominationspont
-
Précision dénominationpont ferroviaire
-
Dossier dont ce dossier est partie constituante
Ces ponts supportent trois voies : les deux de la ligne Dijon - Neuchâtel via Pontarlier, inaugurée le 15 novembre 1862, et celle de la ligne Andelot-en-Montagne - Champagnole, inaugurée le 14 juillet 1867. Enjambant un chemin vicinal (ancienne route de Salins à Andelot), le premier pont est vraisemblablement construit entre 1859 et 1862 par Louis Favre, adjudicataire des travaux de la section Mouchard - Pontarlier (3e lot du chemin de fer de Dole à la Suisse) ; il est peut-être, entre juin 1865 et juin 1867, modifié par l'entrepreneur Guichard pour accueillir la voie unique allant sur Champagnole, suivant un projet de la compagnie du PLM (Paris - Lyon - Méditerranée) défini par l'ingénieur Lucien-Hippolyte Vertray et validé par l'ingénieur en chef Adrien Ruelle. Son tablier métallique est éprouvé en juillet 1867. Il est doublé à la fin des années 1920 pour laisser passage à la voie métrique du chemin de fer d'intérêt local Salins-les-Bains - Andelot-en-Montagne (le " tacot "), en activité de 1928 à 1934 seulement. Ce deuxième pont est ensuite muré, peut-être dès la décennie 1950. Comme l'indique une date portée, le tablier est refait en 1989 (1980 ?).
-
Période(s)
- Principale : 3e quart 19e siècle
- Principale : 2e quart 20e siècle
- Secondaire : 4e quart 20e siècle
-
Dates
- 1862, daté par source, daté par travaux historiques, porte la date
- 1867, daté par travaux historiques, porte la date
- 1989, daté par travaux historiques, porte la date
-
Auteur(s)
-
Auteur :
Favre Louisentrepreneur (incertitude), attribution par source, attribution par travaux historiquesFavre Louis
Louis Favre, entrepreneur au Creusot (Saône-et-Loire). 19e siècle.
-
Auteur :
Guichardentrepreneur (incertitude), attribution par source, attribution par travaux historiquesGuichard
Guichard, entrepreneur. 19e siècle.
-
Auteur :

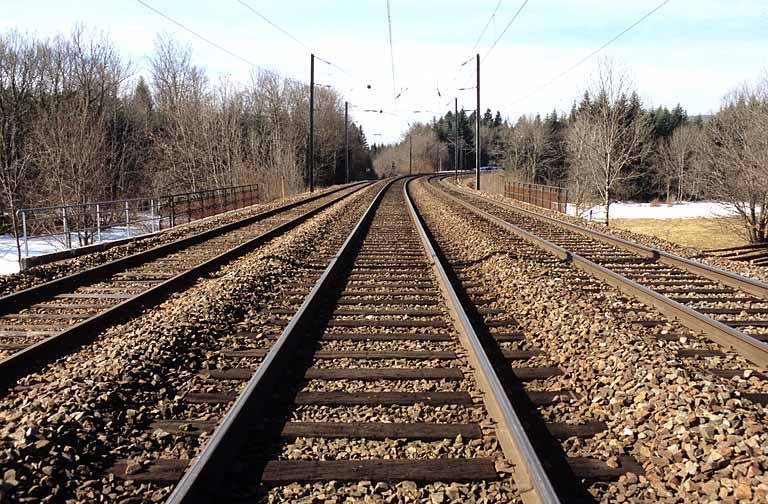

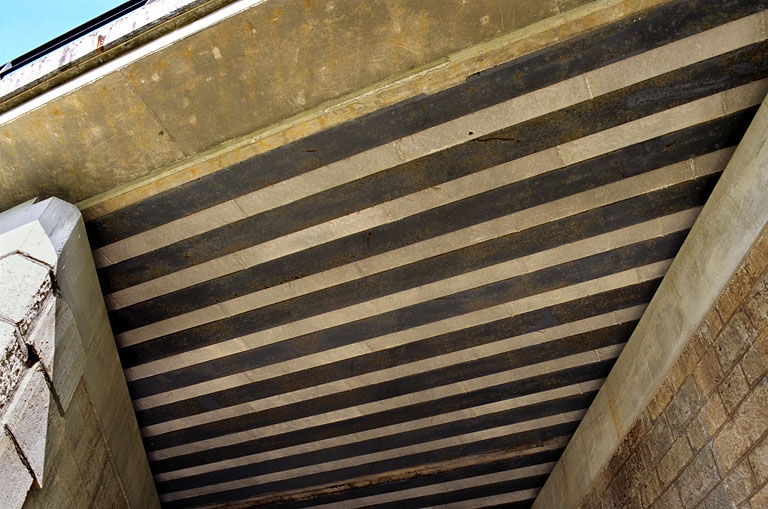

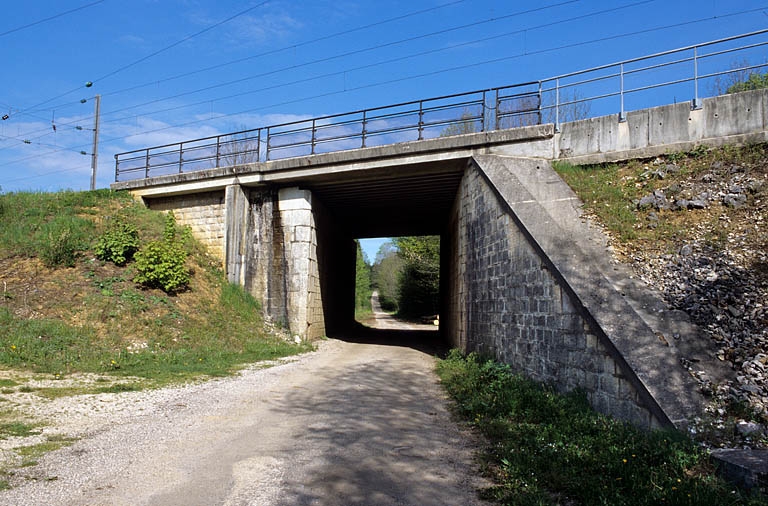

Les deux ponts sont à poutres droites et culées biaises, en pierre de taille calcaire. Le premier, au nord-est, se trouve aux points kilométriques 000.559 de la ligne Andelot - La Cluse et 415.894 de la ligne Dijon - Vallorbe. Il est large de 4 m et laisse passage au chemin vicinal. Sa culée côté Andelot-en-Montagne se prolonge par un mur de soutènement en aile : mur droit à l'est, courbe à l'ouest. L'autre (au PK 000.564), de même largeur et destiné au passage du " tacot ", est muré. Le tablier est du type à poutrelles enrobées (les poutrelles métalliques - profilés en I type IPN - sont noyées dans le béton), avec garde-corps métalliques en tubes soudés et treillis sur les deux tiers de leur hauteur. Il supporte donc trois voies : deux pour la ligne Dijon - Vallorbe (qui, pour permettre les évitements, est en double voie de ce point à Pont-d'Héry, côté Dole) et la troisième pour la direction La Cluse.
-
Murs
- calcaire pierre de taille
- béton béton armé
- métal
-
Typologiespont à poutres
-
Statut de la propriétépropriété d'un établissement public de l'Etat
