Yves Sancey, photographe. Direction régionale des Affaires culturelles de Franche-Comté puis Région Bourgogne-Franche-Comté, Service Inventaire et Patrimoine. 1973-2013
- enquête thématique régionale, la voie ferrée Andelot - La Cluse
- (c) Région Bourgogne-Franche-Comté, Inventaire du patrimoine
Dossier non géolocalisé
-
Aire d'étude et canton
la voie ferrée Andelot - La Cluse - Champagnole
-
Hydrographies
l' Angillon
-
Commune
Ardon
-
Adresse
R.D. 27
-

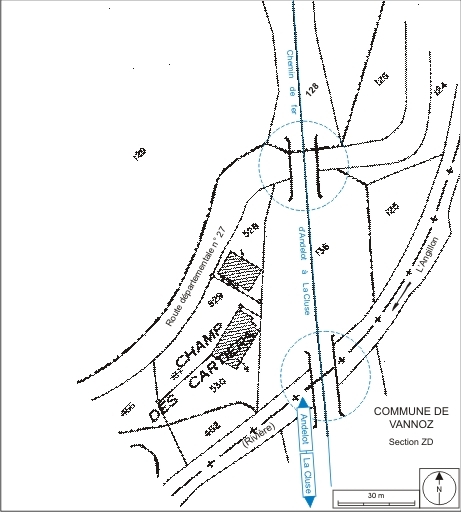

Cadastre
2006 SU 128, 136
-
Précisions
oeuvre située en partie sur la commune Vannoz
-
Dénominationspont
-
Précision dénominationpont ferroviaire
-
Dossier dont ce dossier est partie constituante
Construits en même temps que la section Andelot-en-Montagne - Champagnole, entre juin 1865 et juin 1867, ces deux ponts permettent de franchir la route départementale n° 27 et le ruisseau de l'Angillon. Ils sont l'oeuvre de l'entrepreneur Guichard, suivant le projet de la compagnie du PLM (Paris - Lyon - Méditerranée) défini pour cette section par l'ingénieur Lucien-Hippolyte Vertray et validé par l'ingénieur en chef Adrien Ruelle. Le pont sur l'Angillon était à l'origine prévu avec deux arches en maçonnerie, de 8 m d'ouverture chacune, avec 2 chambres de mines dans la pile intermédiaire ; le projet final, avec arche unique et chambre de mine dans la culée droite, a été approuvé par la décision ministérielle du 1er décembre 1865. Ce pont a été renforcé en 1994 et la maçonnerie de ses murs en aile refaite en 2004.
-
Période(s)
- Principale : 3e quart 19e siècle
-
Dates
- 1867, daté par source, daté par travaux historiques
-
Auteur(s)
-
Auteur :
Vertray Lucien-Hippolyteingénieur civil attribution par source, attribution par travaux historiquesVertray Lucien-Hippolyte
Lucien-Hippolyte Vertray, ingénieur du PLM. 19e siècle.
-
Auteur :
Guichardentrepreneur attribution par travaux historiques, attribution par sourceGuichard
Guichard, entrepreneur. 19e siècle.
-
Auteur :

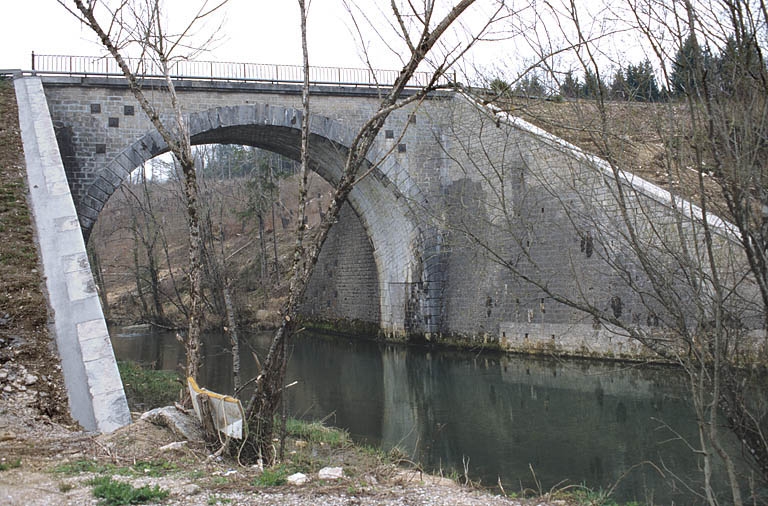

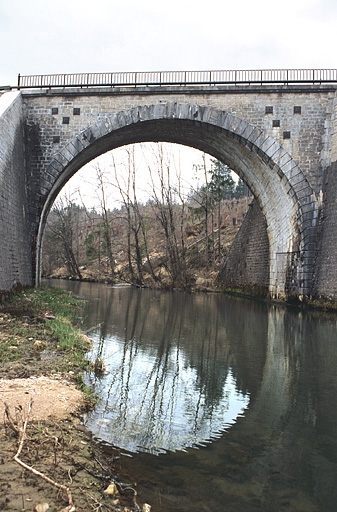

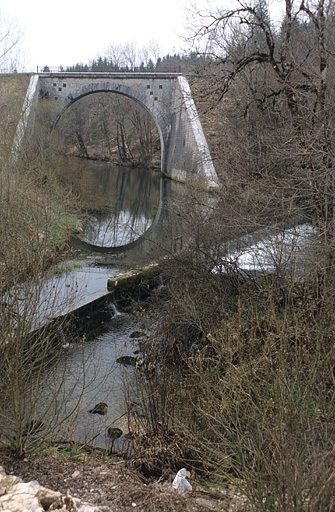

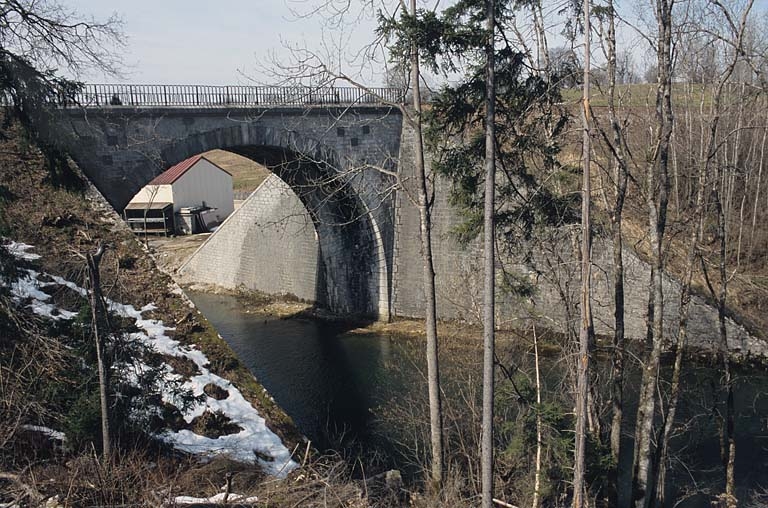

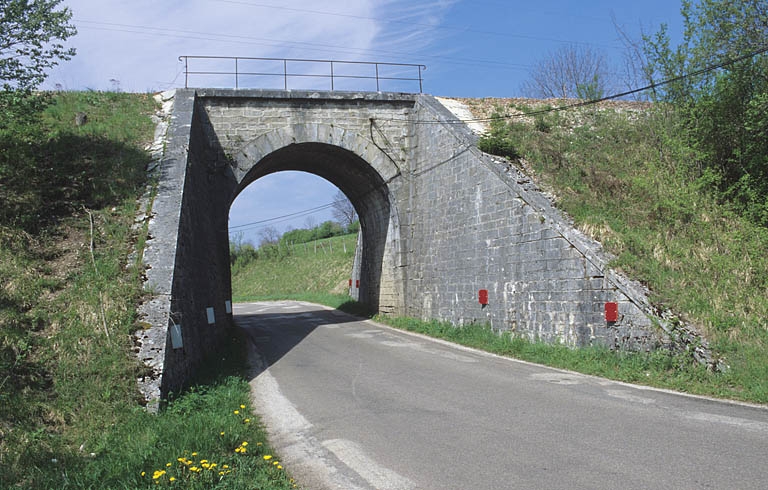

Inscrits dans une courbe à gauche, les deux ponts, en pierre de taille calcaire, sont voûtés en berceau plein-cintre et se prolongent par des murs en ailes talutés. Le premier (au PK 010.458), sur la R.D. 27, se compose d'une arche large de 5 m et a des garde-corps simples, constitués de tubes métalliques soudés. Appuyée au sud sur la commune de Vannoz (parcelle ZD 17), l'arche du second (au PK 010.523), sur le ruisseau de l'Angillon, a une largeur de 15 m et sa voûte biaise (à 70 ° si la décision ministérielle de 1865 a été respectée) se signale par son appareil hélicoïdal. Huit tirants en partie haute des culées attestent de la campagne de reprise de l'ouvrage en 1994. Les garde-corps métalliques d'origine sont conservés : chacun se développe sur treize travées, formées de huit motifs ovales barlongs juxtaposés, et s'achève à chaque extrémité par un potelet octogonal en fonte, surmonté d'une pomme de pin. La hauteur libre est de 4, 38 m pour le premier pont et de 13 m pour le second.
-
Murs
- calcaire pierre de taille
- métal
-
Couvrements
- voûte en berceau plein-cintre
-
Typologiespont en arc
-
Statut de la propriétépropriété d'un établissement public de l'Etat
