Dossier d’œuvre architecture IA39001102
| Réalisé par
- enquête thématique régionale, la voie ferrée Andelot - La Cluse
murs de soutènement et mur de soutènement à arcades (voie ferrée Andelot - La Cluse)
Œuvre étudiée
Auteur
Copyright
- (c) Région Bourgogne-Franche-Comté, Inventaire du patrimoine
Dossier non géolocalisé
Localisation
-
Aire d'étude et canton
la voie ferrée Andelot - La Cluse - Champagnole
-
Commune
Syam
-
Lieu-dit
la Liège
-
Cadastre
1985
SU
385
-
Dénominationsmur de soutènement
-
Précision dénominationmur de soutènement à arcades
-
Dossier dont ce dossier est partie constituante
Dans la commune de Syam, la construction de la voie ferrée Andelot - La Cluse à mi-pente d'une falaise nécessite de nombreux murs de soutènement, édifiés entre le 9 juin 1881 et septembre 1885. La première date est celle de l'adjudication à l'entrepreneur Joseph Girard, domicilié à Arbois puis Saint-Rambert-en-Bugey, des travaux du premier lot de la section Champagnole - Morez. Le programme de ce lot, qui concerne le secteur de Champagnole à La Billaude (commune du Vaudioux), a été élaboré par les ingénieurs des Ponts et Chaussées Toussaint et Picquenot (Paul ?). A la seconde date, ces travaux sont dits à peu près terminés (mais Girard avait achevé les plus importants dès la fin 1884). La réception définitive du lot a lieu le 30 juillet 1888 et la voie est mise en exploitation le 10 juillet 1890.
-
Période(s)
- Principale : 4e quart 19e siècle
-
Dates
- 1885, daté par source, daté par travaux historiques
-
Auteur(s)
-
Auteur :
Girard Josephentrepreneur attribution par source, attribution par travaux historiquesGirard JosephCliquez pour effectuer une recherche sur cette personne.
Joseph Girard, entrepreneur à Arbois (Jura). 19e siècle.
-
Auteur :

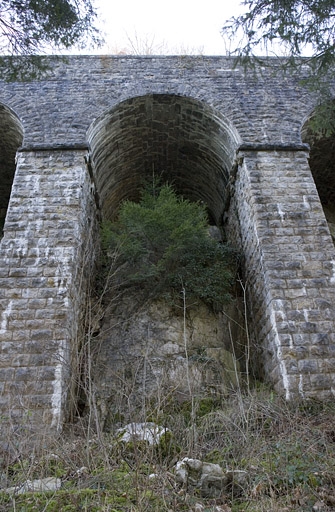

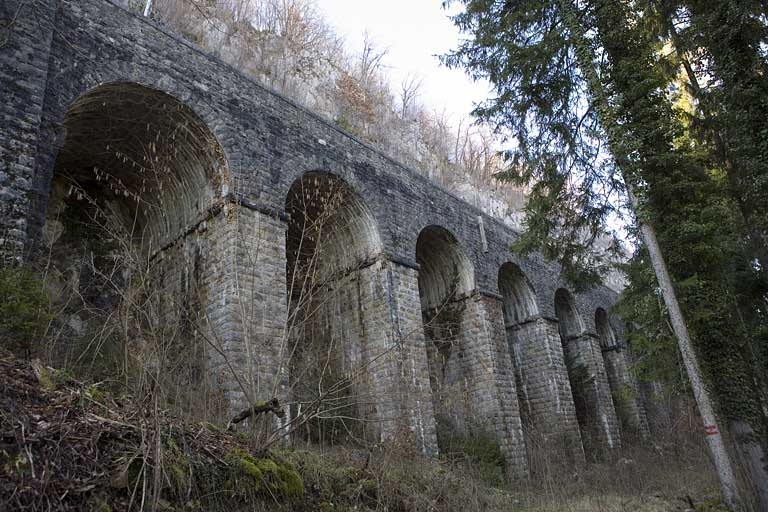

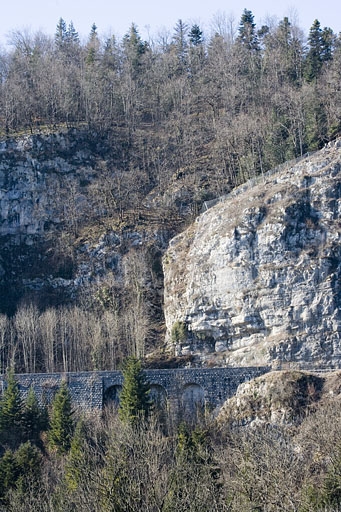

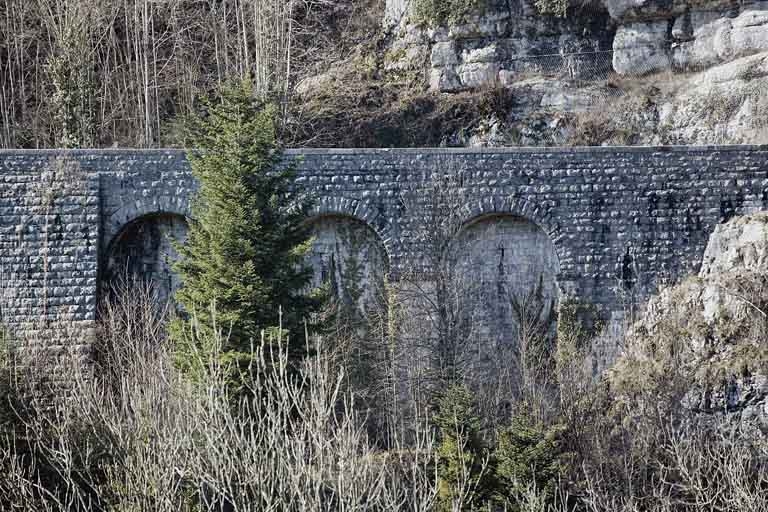

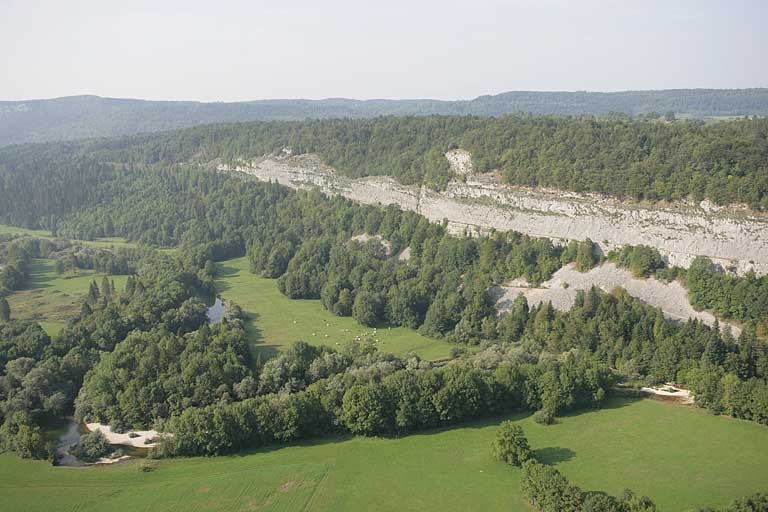

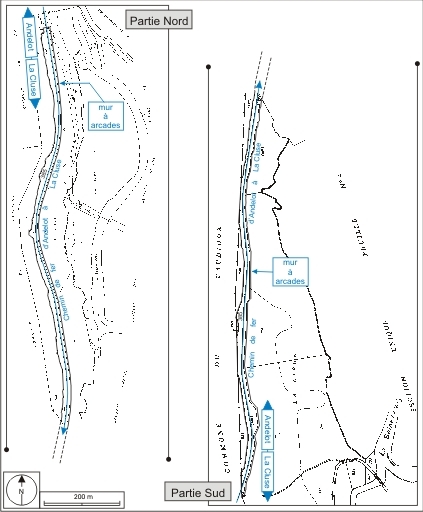

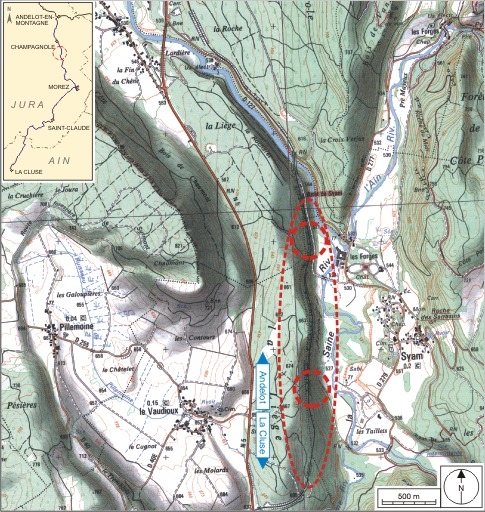

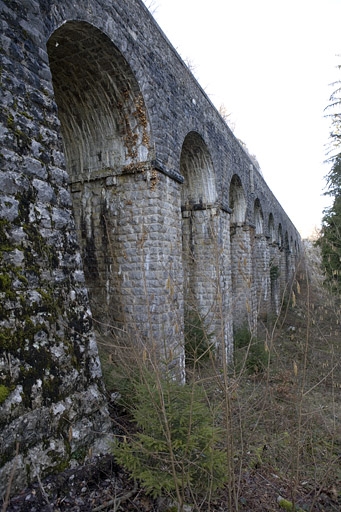

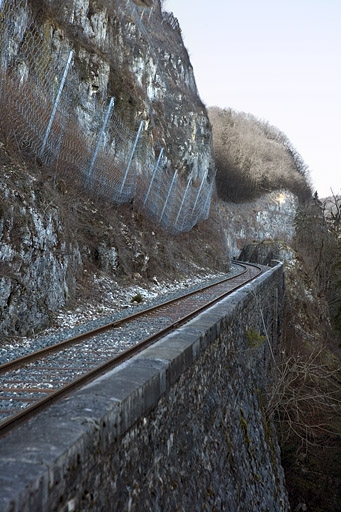

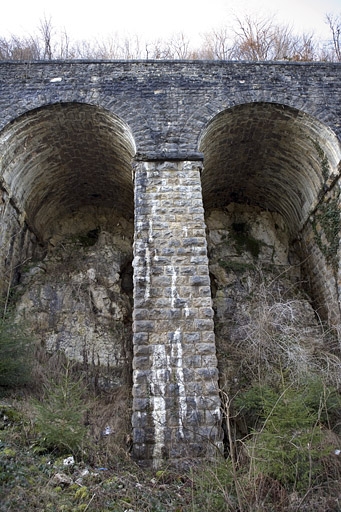

La voie ferrée, en pente ascendante (de 23, 14 mm / m), est établie au flanc d'une falaise fermant la vallée à l'ouest. La paroi rocheuse côté montagne a été confortée par endroits grâce à divers murs de protection alors que côté vallée, la voie - partiellement en corniche - est supportée par des murs de soutènement. Ainsi, sur une distance de 2700 m (entre les points kilométriques 018.717 et 021.383), la longueur totale cumulée de ces ouvrages est d'environ 1400 m, avec des murs de 8 à 358 m de longueur et de 1 à 30 m de hauteur. Se distinguent deux murs à arcades, voûtées en berceau plein-cintre : le premier (au PK 019.307), haut de 15 m et long de 358, compte 5 arches (3 du côté Andelot et 2 du côté La Cluse), larges de 4, 50 m chacune ; le second (au PK 020.411), long de 129 m et haut de 14, comporte une section avec 10 arches de 5 m. Sensiblement verticale, cette section s'appuie à chaque extrémité sur une culée talutée.
-
Murs
- calcaire
- bossage
- moellon
- pierre de taille
-
Couvrements
- voûte en berceau plein-cintre
-
Statut de la propriétépropriété d'un établissement public de l'Etat
- (c) Région Bourgogne-Franche-Comté, Inventaire du patrimoine
- SCAN 25 (c) IGN - 2008, Licence n° 2008CISE29-68
- (c) Région Bourgogne-Franche-Comté, Inventaire du patrimoine
- (c) Région Bourgogne-Franche-Comté, Inventaire du patrimoine
- (c) Région Bourgogne-Franche-Comté, Inventaire du patrimoine
- (c) Région Bourgogne-Franche-Comté, Inventaire du patrimoine
- (c) Région Bourgogne-Franche-Comté, Inventaire du patrimoine
- (c) Région Bourgogne-Franche-Comté, Inventaire du patrimoine
- (c) Région Bourgogne-Franche-Comté, Inventaire du patrimoine
- (c) Région Bourgogne-Franche-Comté, Inventaire du patrimoine
- (c) Région Bourgogne-Franche-Comté, Inventaire du patrimoine
Date(s) d'enquête :
2004;
Date(s) de rédaction :
2006
