Yves Sancey, photographe. Direction régionale des Affaires culturelles de Franche-Comté puis Région Bourgogne-Franche-Comté, Service Inventaire et Patrimoine. 1973-2013
- enquête thématique régionale, la voie ferrée Andelot - La Cluse
- (c) Région Bourgogne-Franche-Comté, Inventaire du patrimoine
Dossier non géolocalisé
-
Aire d'étude et canton
la voie ferrée Andelot - La Cluse - Champagnole
-
Commune
Le Vaudioux
-
Lieu-dit
la Billaude du Haut
-
Adresse
R.N. 5
-

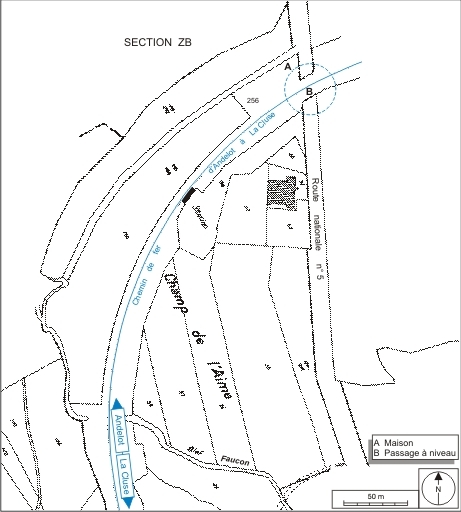

Cadastre
2006
B
256
-
Dénominationsmaison, passage à niveau
-
Genrede garde-barrière
-
Appellationspassage à niveau n° 15
-
Dossier dont ce dossier est partie constituante
Le passage à niveau n° 15 est l'un des deux de 6 m de large construits entre Champagnole et La Billaude (commune du Vaudioux), entre le 9 juin 1881 et le 10 juillet 1890. La première date est celle de l'adjudication à l'entrepreneur Joseph Girard (domicilié à Arbois puis Saint-Rambert-en-Bugey) des travaux du premier lot de la section Champagnole - Morez. Ce lot, qui concerne le secteur de Champagnole à La Billaude (commune du Vaudioux), a été élaboré par les ingénieurs des Ponts et Chaussées Toussaint et Picquenot (Paul ?). La seconde date correspond à la mise en exploitation de la voie. La maison de garde-barrière est bâtie, vraisemblablement par un autre entrepreneur, entre la date d'approbation de l'implantation des 20 maisons prévues, en 1883, et la mise en service du tronçon, en 1890. Elle correspond au plan de " Maison de garde avec cave et étage. Type de la Cie de Paris - Lyon - Méditerranée ", annexé à la circulaire ministérielle du 26 avril 1880. Par la suite, au 20e siècle, elle est agrandie à l'ouest par un corps de bâtiment en appentis, abritant vraisemblablement une salle de bains. Modernisé, le passage à niveau est du type à signaux automatiques lumineux.
-
Période(s)
- Principale : 4e quart 19e siècle
-
Dates
- 1885, daté par source, daté par travaux historiques
- 1890, daté par source, daté par travaux historiques

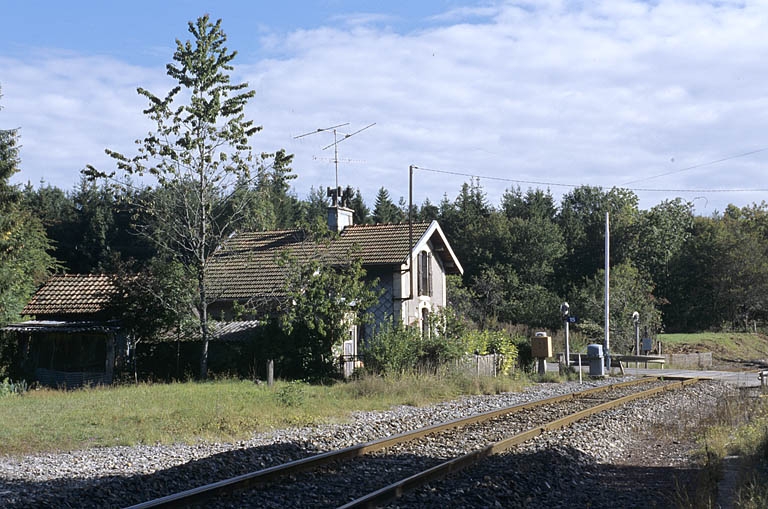

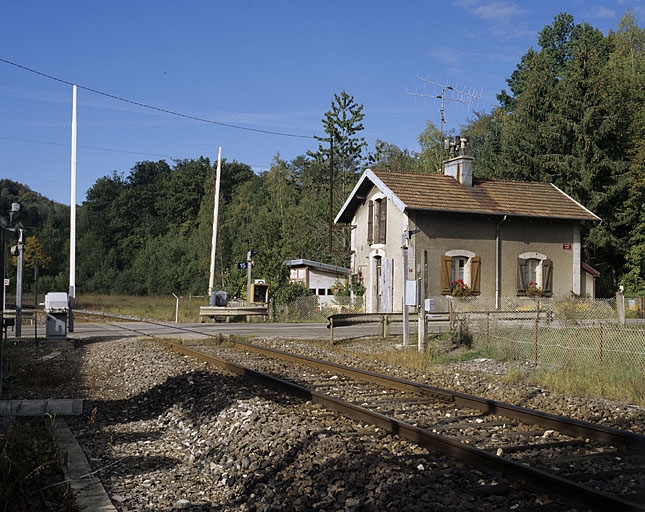

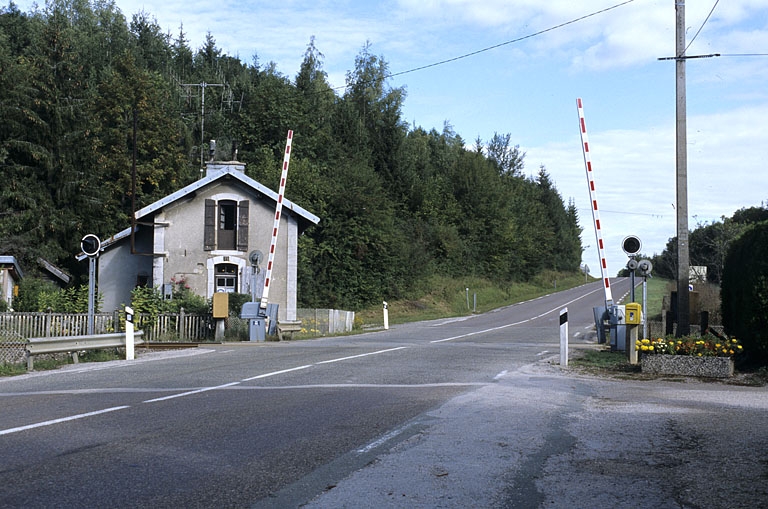

Le passage à niveau (au PK 021.987) est muni d'avertisseurs lumineux et sonores, et de deux demi-barrières Alsthom. Coiffé d'un toit à longs pans recouvert de tuiles mécaniques, la maison compte un sous-sol et un étage en surcroît. Les murs en moellons calcaires, apparents au niveau des premières assises, sont enduits et protégés au nord et à l'ouest par un essentage de tôle. Les baies sont en arc segmentaire : la façade antérieure (côté voie, au sud) est percée d'une porte surmontée d'une fenêtre, les façades latérales chacune de deux fenêtres.
-
Murs
- calcaire moellon enduit partiel
- essentage de tôle
-
Toitstuile mécanique
-
Étagessous-sol, en rez-de-chaussée, étage en surcroît
-
Couvertures
- toit à longs pans
- pignon couvert
-
Escaliers
- escalier dans-oeuvre
-
TypologiesPLM maison type
-
Statut de la propriétépropriété d'un établissement public de l'Etat
- (c) Région Bourgogne-Franche-Comté, Inventaire du patrimoine
- SCAN 25 (c) IGN - 2008, Licence n° 2008CISE29-68
- (c) Région Bourgogne-Franche-Comté, Inventaire du patrimoine
- (c) Région Bourgogne-Franche-Comté, Inventaire du patrimoine
- (c) Région Bourgogne-Franche-Comté, Inventaire du patrimoine
- (c) Région Bourgogne-Franche-Comté, Inventaire du patrimoine
Poupard, Laurent. Chercheur au service Inventaire et Patrimoine de la Région Bourgogne-Franche-Comté, 1987-
Poupard, Laurent. Chercheur au service Inventaire et Patrimoine de la Région Bourgogne-Franche-Comté, 1987-
