Dossier d’œuvre architecture IA39001120
| Réalisé par
- enquête thématique régionale, la voie ferrée Andelot - La Cluse
tunnel dit souterrain de la Joux (voie ferrée Andelot - La Cluse)
Œuvre étudiée
Auteur
Copyright
- (c) Région Bourgogne-Franche-Comté, Inventaire du patrimoine
Dossier non géolocalisé
Localisation
-
Aire d'étude et canton
la voie ferrée Andelot - La Cluse - Saint-Laurent-en-Grandvaux
-
Commune
Saint-Laurent-en-Grandvaux
-
Lieu-dit
la Forêt de la Joux devant
-
Cadastre

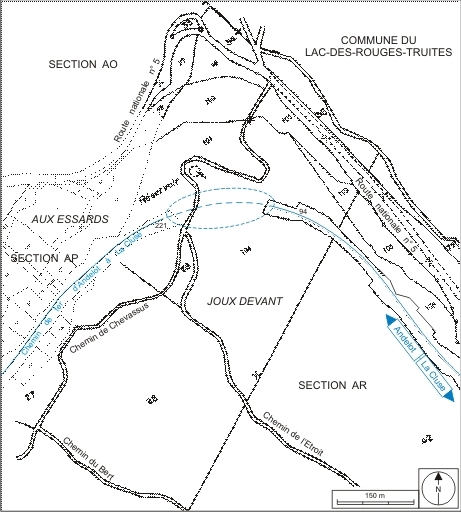

1980 AP 221, AR 94
-
Dénominationstunnel
-
Appellationssouterrain de la Joux
-
Dossier dont ce dossier est partie constituante
Le tunnel est creusé entre le 3 juin 1892, date d'adjudication des travaux aux sieurs Fougerolle Frères, et la fin 1895. Etudiée sous la direction de l'ingénieur en chef de la compagnie du PLM (Paris Lyon - Méditerranée) Vernis, auquel succède Moris, et des ingénieurs des Ponts et Chaussées Toussaint et Moron, la partie Saint-Laurent-en-Grandvaux - Morbier du tronçon Saint-Laurent - Morez est mise en exploitation le 15 mai 1899.
-
Période(s)
- Principale : 4e quart 19e siècle
-
Dates
- 1895, daté par travaux historiques
-
Auteur(s)
-
Auteur :
Fougerolle Frèresentrepreneur attribution par source, attribution par travaux historiquesFougerolle FrèresCliquez pour effectuer une recherche sur cette personne.
Fougerolle Frères, entrepreneur. 19e siècle.
-
Auteur :

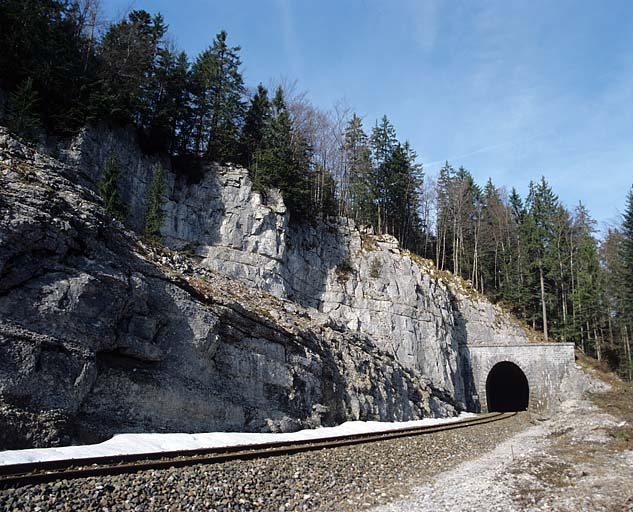

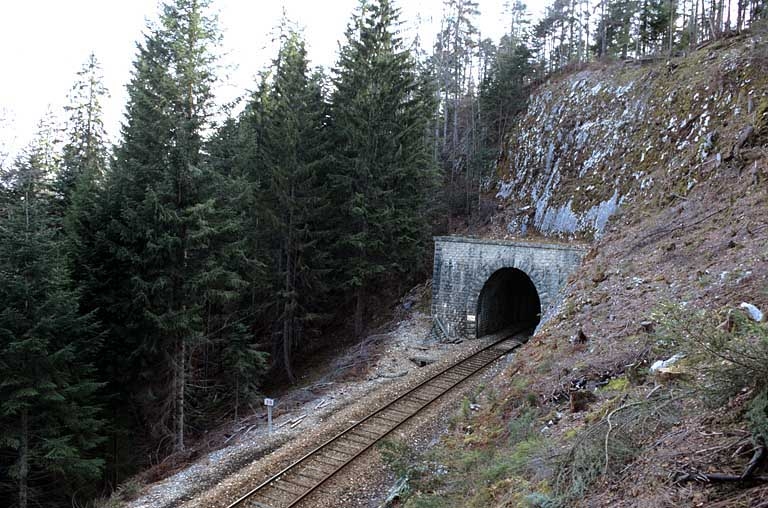

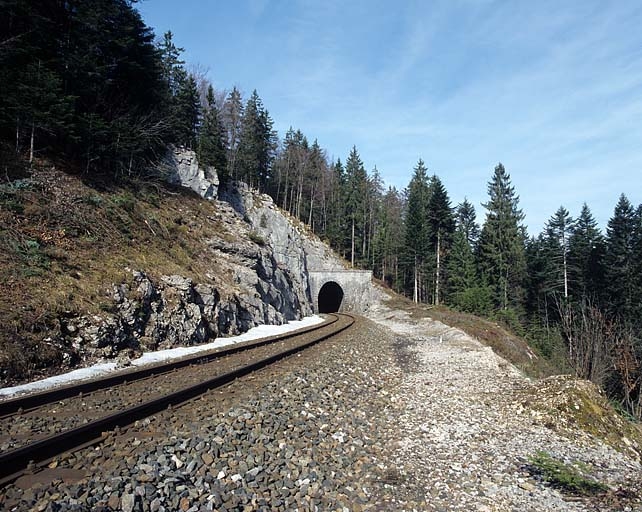

Long de 208 m (du PK 039.026 au PK 039.234), le tunnel est entièrement inscrit dans une courbe à droite (rayon de courbure de 340 m environ), avec une pente ascendante de 22 mm / m. De section ovoïde, mesurant environ 5 m de large sur 6, 50 m de haut, il est entièrement revêtu de maçonnerie, avec appareil à bossages rustiques pour les murs et appareil uni pour la voûte en berceau plein-cintre (légèrement surhaussée). Ses extrémités s'inscrivent chacune dans un mur de tête, dont l'arc est marqué par un appareil à bossages rustiques, surmonté d'un piège à cailloux (surface horizontale stoppant les cailloux dans leur chute).
-
Murs
- calcaire
- bossage
- pierre de taille
-
Couvrements
- voûte en berceau plein-cintre
-
Statut de la propriétépropriété d'un établissement public de l'Etat
- (c) Région Bourgogne-Franche-Comté, Inventaire du patrimoine

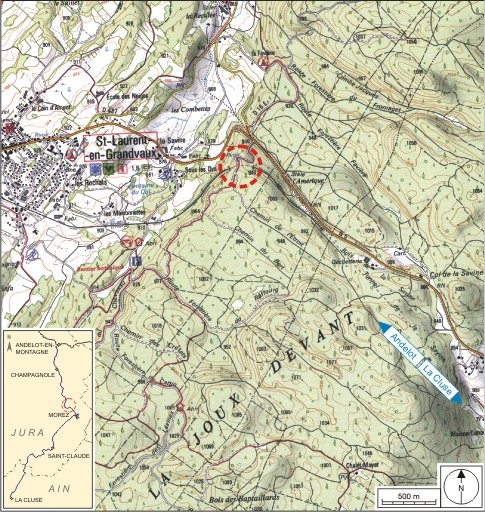

- SCAN 25 (c) IGN - 2008, Licence n° 2008CISE29-68
- (c) Région Bourgogne-Franche-Comté, Inventaire du patrimoine
- (c) Région Bourgogne-Franche-Comté, Inventaire du patrimoine
- (c) Région Bourgogne-Franche-Comté, Inventaire du patrimoine
- (c) Région Bourgogne-Franche-Comté, Inventaire du patrimoine
- (c) Région Bourgogne-Franche-Comté, Inventaire du patrimoine
- (c) Région Bourgogne-Franche-Comté, Inventaire du patrimoine
- (c) Région Bourgogne-Franche-Comté, Inventaire du patrimoine
Date(s) d'enquête :
2004;
Date(s) de rédaction :
2006
