pont ferroviaire et viaduc des Gaudards (voie ferrée Andelot - La Cluse)
Œuvre étudiée
Auteur
Copyright
- (c) Région Bourgogne-Franche-Comté, Inventaire du patrimoine
Dossier non géolocalisé
Localisation
-
Aire d'étude et canton
la voie ferrée Andelot - La Cluse - Morez
-
Hydrographies
le Pontet
-
Commune
Morbier
-
Adresse
route Blanche
-

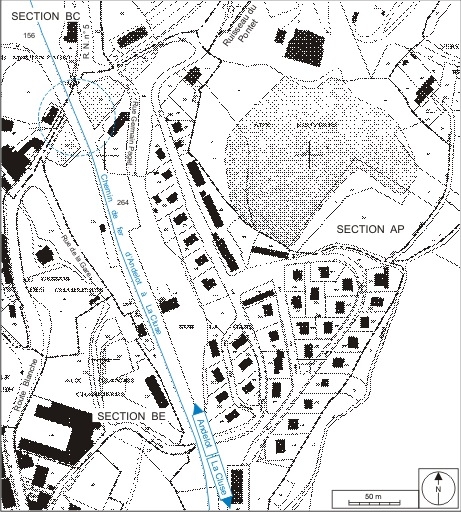

Cadastre
2006 BC 156, BE 264
-
Dénominationspont, viaduc
-
Précision dénominationpont ferroviaire
-
Appellationsviaduc des Gaudards
-
Dossier dont ce dossier est partie constituante
Le pont sur la route nationale n° 5 et le viaduc franchissant le bassin de retenue de l'usine d'estampage Gaudard, alimenté par le ruisseau du Pontet, sont bâtis entre le 3 juin 1892, date d'adjudication des travaux aux sieurs Fougerolle Frères, et la fin 1895. En fait, le pont est presque achevé et le viaduc construit dès décembre 1894 (à l'origine, ce viaduc devait être un simple ponceau de 3 m d'ouverture). Etudiée sous la direction de l'ingénieur en chef de la compagnie du PLM (Paris - Lyon - Méditerranée) Vernis, auquel succède Moris, et des ingénieurs des Ponts et Chaussées Toussaint et Moron, la partie Saint-Laurent-en-Grandvaux - Morbier du tronçon Saint-Laurent - Morez est mise en exploitation le 15 mai 1899.
-
Période(s)
- Principale : 4e quart 19e siècle
-
Dates
- 1894, daté par travaux historiques
-
Auteur(s)
-
Auteur :
Moroningénieur civil attribution par source, attribution par travaux historiquesMoronCliquez pour effectuer une recherche sur cette personne.
Moron, ingénieur en chef des Ponts et Chaussées. 19e siècle.
-
Auteur :
Vernisingénieur civil attribution par source, attribution par travaux historiquesVernisCliquez pour effectuer une recherche sur cette personne.
Vernis, ingénieur de la compagnie du PLM (Paris - Lyon - Méditerranée). 19e siècle.
-
Auteur :
Morisingénieur civil attribution par source, attribution par travaux historiquesMorisCliquez pour effectuer une recherche sur cette personne.
Moris, ingénieur en chef de la compagnie du PLM (Paris Lyon - Méditerranée). 19e siècle.
-
Auteur :
Fougerolle Frèresentrepreneur attribution par source, attribution par travaux historiquesFougerolle FrèresCliquez pour effectuer une recherche sur cette personne.
Fougerolle Frères, entrepreneur. 19e siècle.
- Auteur : ingénieur civil attribution par source, attribution par travaux historiques
-
Auteur :

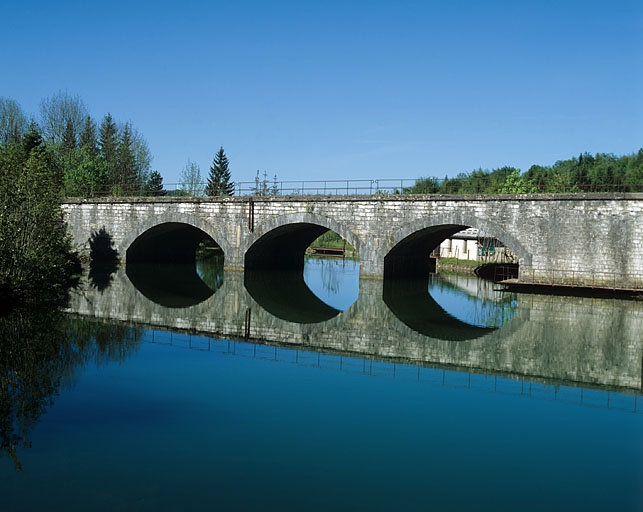

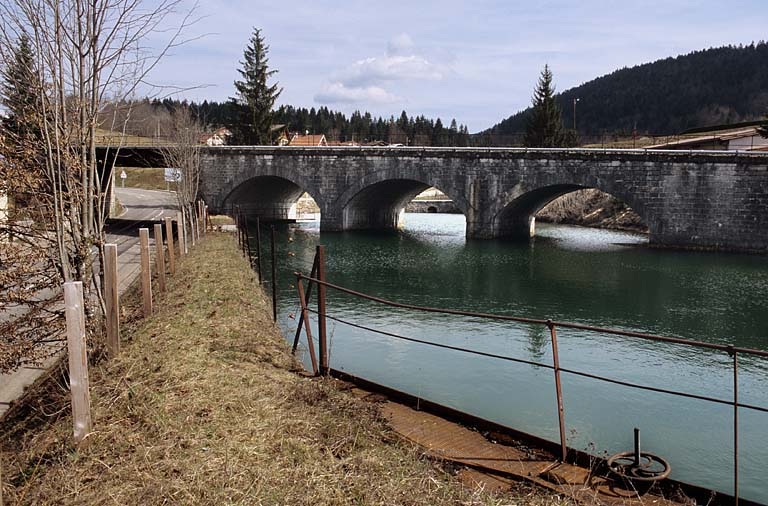

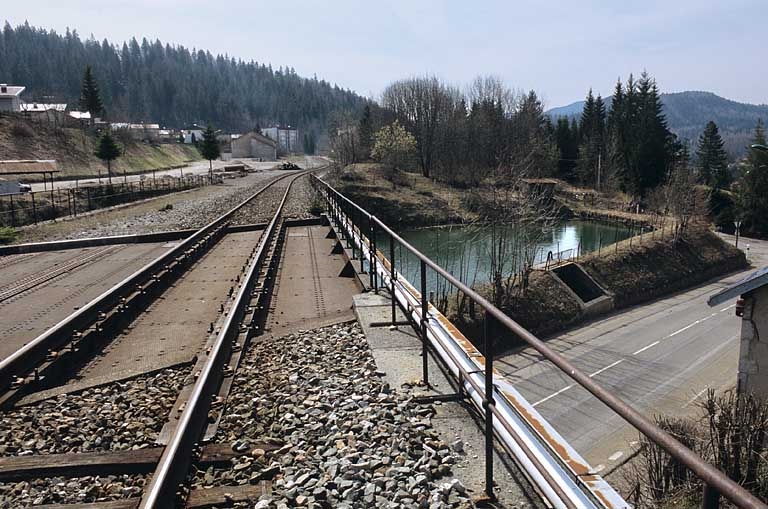

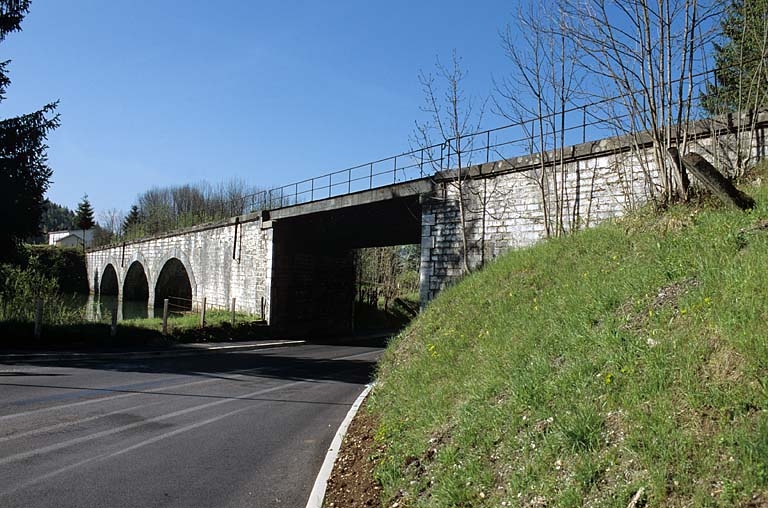

Le pont à poutres droites (au PK 043.765) et le viaduc (au PK 043.793) sont en pierre de taille calcaire, avec garde-corps formés de tubes métalliques. Le pont se compose de deux culées biaises avec murs en retour, délimitant une travée large de 8 m, haute de 4, 60 m et couverte d'un tablier métallique reposant sur quatre grosses poutres. La culée sud est commune au viaduc, comportant trois arches également de 8 m chacune et voûtées en berceau segmentaire. Ils font partie des rares ouvrages de la ligne conçus pour porter deux voies, caractéristique requise ici par la proximité de la gare de Morbier, autrefois importante. Ils sont inscrits dans une pente (descendante) de 25 mm / m.
-
Murs
- calcaire pierre de taille
- métal
-
Couvrements
- charpente métallique apparente
- voûte en berceau segmentaire
-
Typologiespont à poutres
-
Statut de la propriétépropriété d'un établissement public de l'Etat
- (c) Région Bourgogne-Franche-Comté, Inventaire du patrimoine

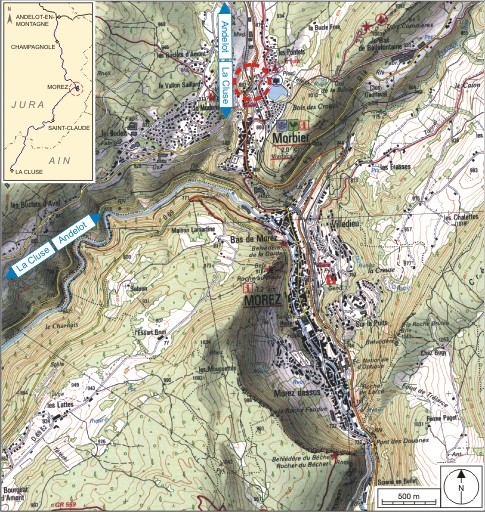

- SCAN 25 (c) IGN - 2008, Licence n° 2008CISE29-68
- (c) Région Bourgogne-Franche-Comté, Inventaire du patrimoine
- (c) Région Bourgogne-Franche-Comté, Inventaire du patrimoine
- (c) Région Bourgogne-Franche-Comté, Inventaire du patrimoine
- (c) Région Bourgogne-Franche-Comté, Inventaire du patrimoine
- (c) Région Bourgogne-Franche-Comté, Inventaire du patrimoine
- (c) Région Bourgogne-Franche-Comté, Inventaire du patrimoine
- (c) Région Bourgogne-Franche-Comté, Inventaire du patrimoine
- (c) Région Bourgogne-Franche-Comté, Inventaire du patrimoine
Date(s) d'enquête :
2004;
Date(s) de rédaction :
2006
