viaduc de Morbier (voie ferrée Andelot - La Cluse)
Franche-Comté > Jura > Morbier
Œuvre étudiée
Auteur
Copyright
  • (c) Région Bourgogne-Franche-Comté, Inventaire du patrimoine

Dossier non géolocalisé

Localisation
  • Aire d'étude et canton la voie ferrée Andelot - La Cluse - Morez
  • Commune Morbier
  • Lieu-dit le Bois des Crottes
  • Cadastre 2006 AP 124, BE 225
Désignation
  • Dénominations
    viaduc
  • Précision dénomination
    pont ferroviaire
  • Appellations
    viaduc de Morbier
  • Dossier dont ce dossier est partie constituante
    voie ferrée (IA39001096)
Historique

Compliquée par la topographie, la liaison Morbier - Morez fait l'objet de nombreux projets. Celui élaboré en 1892 par l'ingénieur en chef des Ponts et Chaussées Moron est approuvé le 6 février 1893 par le ministre des Travaux publics. Le 24 avril 1896, ce dernier valide le plan des nombreux ouvrages, dont le viaduc de Morbier (parfois aussi appelé de la Roche à la Dame), long de 150, 50 m. Leur réalisation est confiée à l'entrepreneur Allard. A l'occasion de la reconnaissance des travaux le 30 avril 1900, la compagnie du PLM (Paris Lyon - Méditerranée), représentée par l'ingénieur en chef Moris, signale que c'est la première fois qu'elle exploite une ligne établie en courbes de 180 m de rayon avec des déclivités de 25 mm / m ; elle préconise la pose d'un contre-rail dans ces courbes, proposition adoptée le 4 septembre. La ligne est ouverte à l'exploitation le 1er juin 1900.

Description

Le viaduc (au PK 044.473), en pierre de taille calcaire, avec appareil à bossages rustiques, se compose de dix arches de 12 m de large chacune, voûtées en berceau plein-cintre. Une hauteur sous clef de 13, 50 m est prévue en 1894. L'ouvrage est établi à flanc de montagne, dans une courbe à gauche suivant un rayon de courbure de 180 m et avec une pente (descendante) de 25 mm / m, d'où la présence d'un contre-rail (rail de guidage). Ses garde-corps métalliques sont formés de supports verticaux en fer forgé plat, percés pour laisser passage à deux barres cylindriques horizontales et portant un appui en demi-rond.

  • Murs
    • calcaire pierre de taille bossage
    • métal
  • Couvrements
    • voûte en berceau plein-cintre
  • Typologies
    pont en arc
Statut, intérêt et protection
  • Statut de la propriété
    propriété d'un établissement public de l'Etat
  • Intérêt de l'œuvre
    à signaler

Etabli entre Morbier et Morez, dans une section devenue emblématique de la ligne Andelot - La Cluse, ce viaduc en constitue l'un des ouvrages d'art majeurs et marque particulièrement le paysage.

Illustrations 9
  • (c) Région Bourgogne-Franche-Comté, Inventaire du patrimoine
  • SCAN 25 (c) IGN - 2008, Licence n° 2008CISE29-68
Aller à la notice d'illustration
  • (c) Région Bourgogne-Franche-Comté, Inventaire du patrimoine
Aller à la notice d'illustration
  • (c) Région Bourgogne-Franche-Comté, Inventaire du patrimoine
  • (c) Archives communales, Saint-Claude
  • (c) Cathenoz
Aller à la notice d'illustration
  • (c) Région Bourgogne-Franche-Comté, Inventaire du patrimoine
Aller à la notice d'illustration
  • (c) Région Bourgogne-Franche-Comté, Inventaire du patrimoine
Aller à la notice d'illustration
  • (c) Région Bourgogne-Franche-Comté, Inventaire du patrimoine
Aller à la notice d'illustration
  • (c) Région Bourgogne-Franche-Comté, Inventaire du patrimoine
Aller à la notice d'illustration
  • (c) Région Bourgogne-Franche-Comté, Inventaire du patrimoine
Aller à la notice d'illustration
  • (c) Région Bourgogne-Franche-Comté, Inventaire du patrimoine
Aller à la notice d'illustration

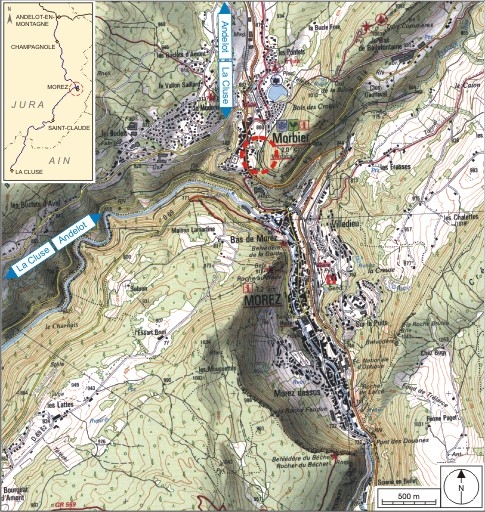

Carte et schéma de localisation. Carte topographique, IGN, 2000, dalles F087_050 et F088_050, échelle 1:25 000. Scan 25, licence n° 2008/CISE/2968.

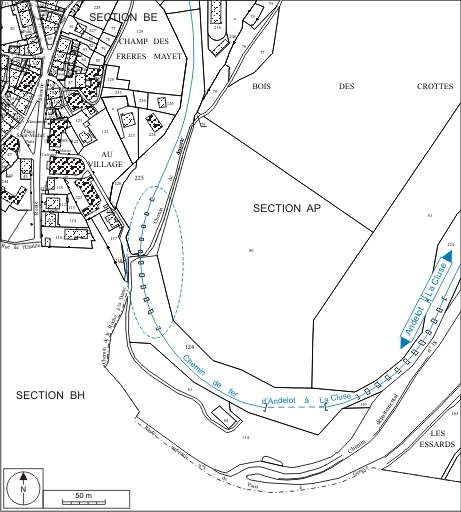

Plan-masse et de situation. Extrait du plan cadastral informatisé, 2006, sections AP et BE, échelle 1:3000.
Morbier (Jura). Le Viaduc, entre 1900 et 1916. Porte la date : 29 octobre 1916.
  • Auteur de l'illustration :
Vue aérienne, depuis le sud-ouest.
Vue d'ensemble, depuis l'ouest.

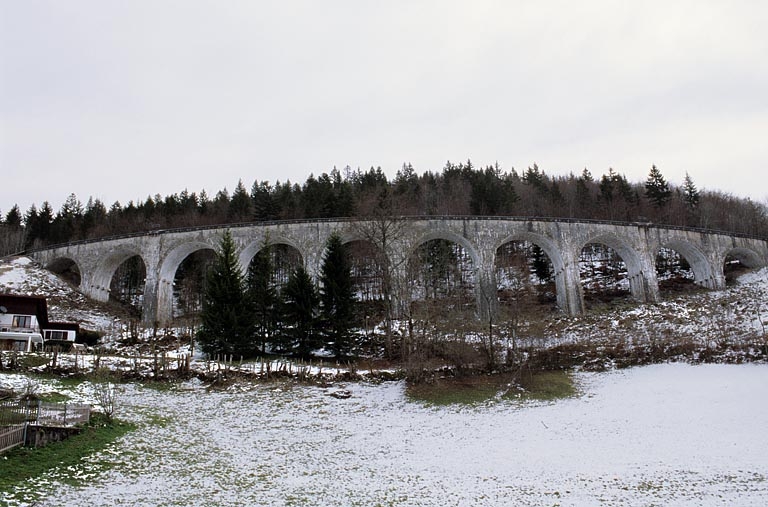

Vue d'ensemble depuis l'ouest, en hiver.

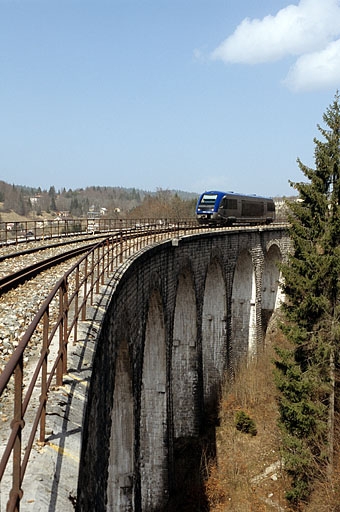

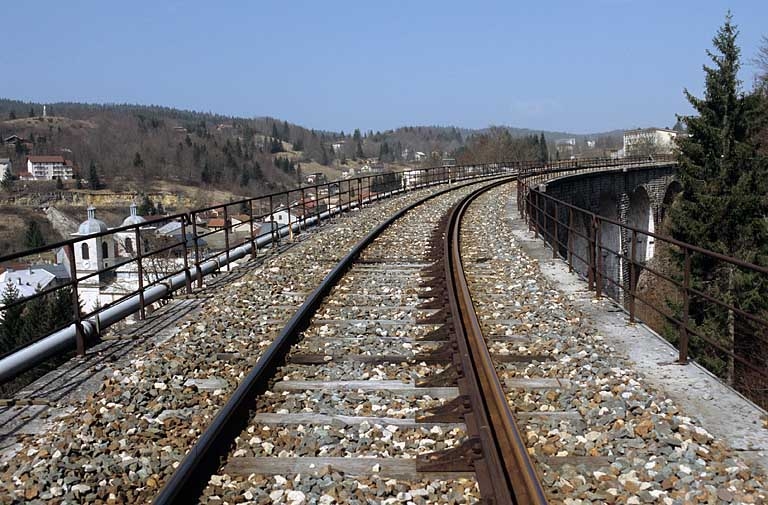

Vue d'ensemble du tablier et des garde-corps, depuis le côté La Cluse.

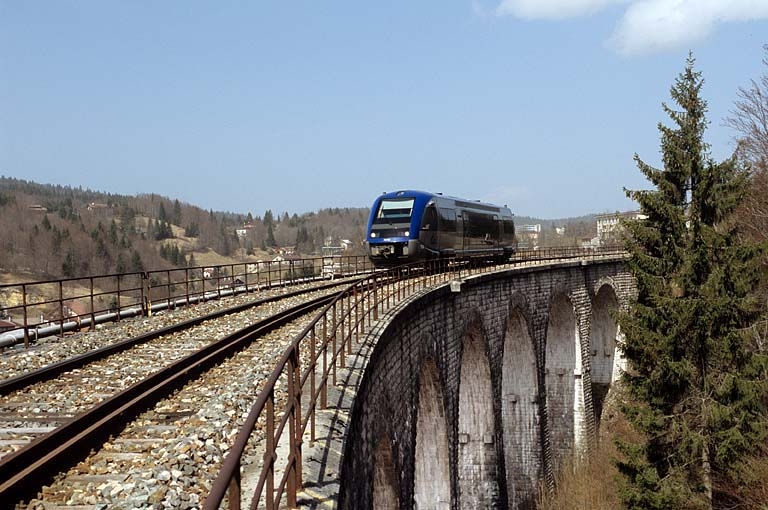

Elévation orientale vue en enfilade depuis le côté La Cluse, avec autorail X 73500.
