  • enquête thématique régionale, la voie ferrée Andelot - La Cluse
  • inventaire topographique
pont ferroviaire (voie ferrée Andelot - La Cluse)
Œuvre étudiée
Auteur
Copyright
  • (c) Région Bourgogne-Franche-Comté, Inventaire du patrimoine

Dossier non géolocalisé

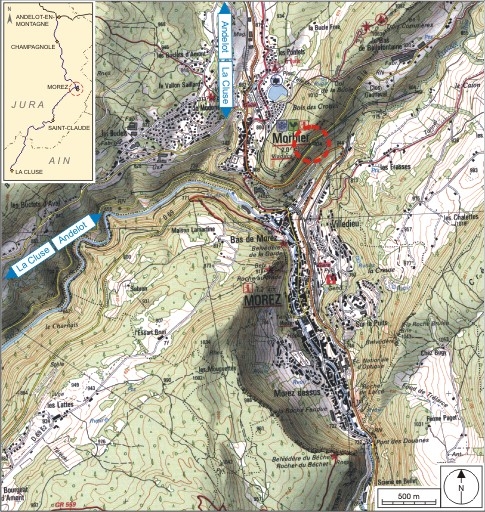

Localisation
  • Aire d'étude et canton la voie ferrée Andelot - La Cluse - Morez
  • Commune Morbier
  • Lieu-dit le Bois des Crottes
  • Adresse C.D. 18

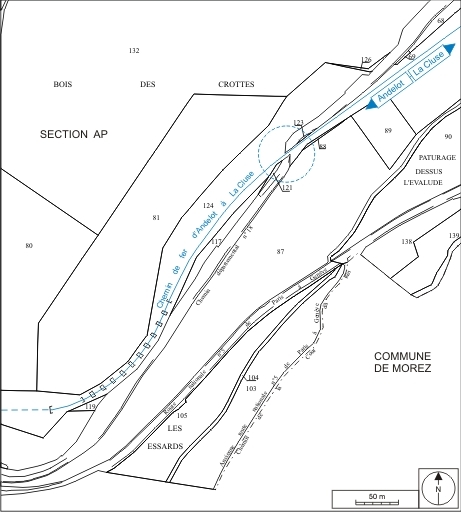

  • Cadastre 2006 AP 124
  • Dénominations
    pont
  • Précision dénomination
    pont ferroviaire
  • Dossier dont ce dossier est partie constituante

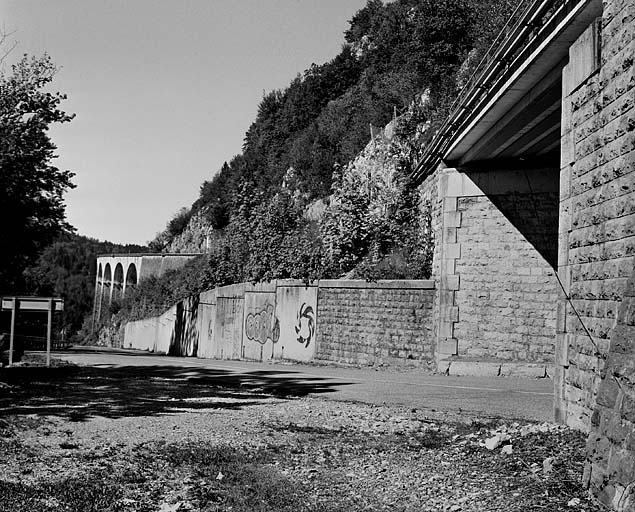

Compliquée par la topographie, la liaison Morbier - Morez fait l'objet de nombreux projets. Celui élaboré en 1892 par l'ingénieur en chef des Ponts et Chaussées Moron est approuvé le 6 février 1893 par le ministre des Travaux publics. Le 24 avril 1896, ce dernier valide le plan des nombreux ouvrages, dont ce pont établi au débouché du viaduc des Crottes pour franchir la route départementale n° 18. Des documents de 1894 mentionnent ses caractéristiques, différentes de celles actuelles : ouverture de 5 m et hauteur sous poutre de 4, 30 m. Sa réalisation est confiée à l'entrepreneur Allard. La reconnaissance des travaux a lieu le 30 avril 1900 et l'ouverture à l'exploitation de la ligne le 1er juin suivant. Le tablier est refait en 1982 (date portée).

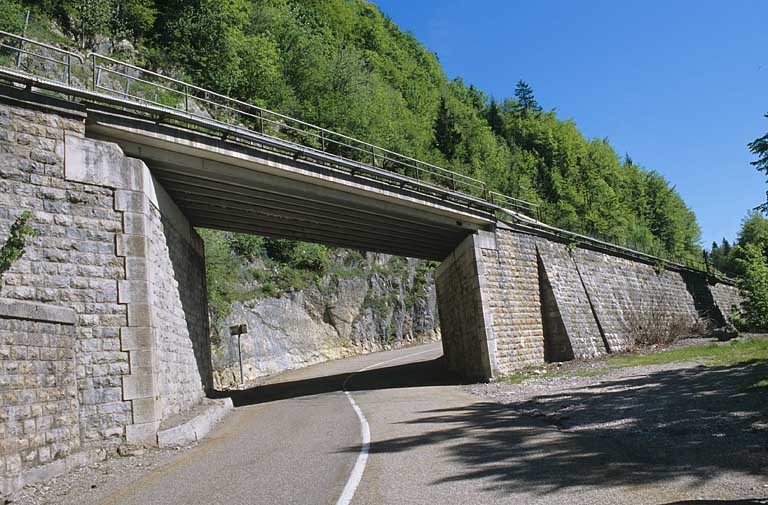

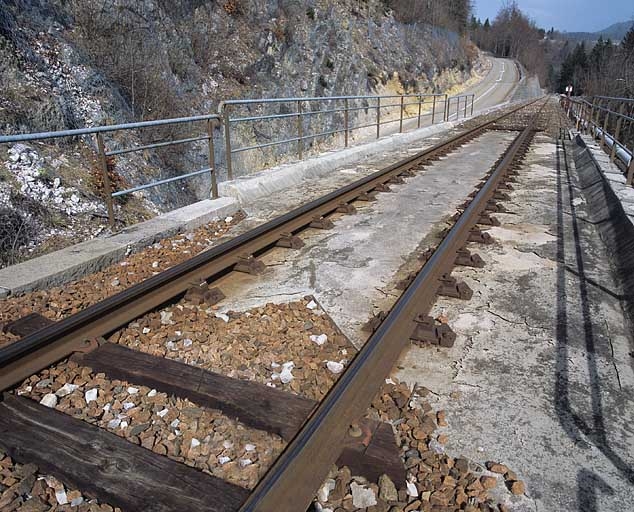

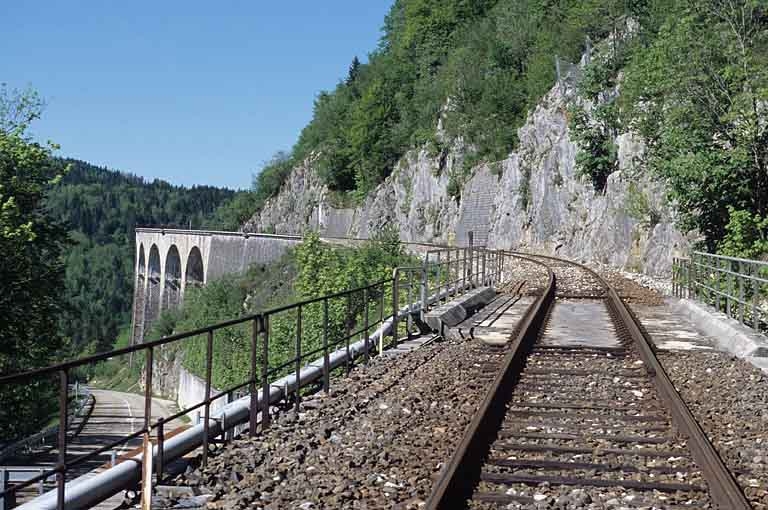

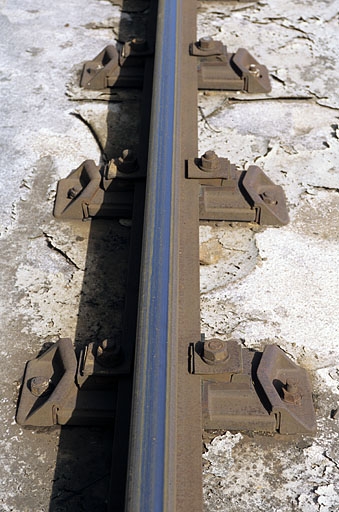

Ce pont à poutres droites (au PK 045.208) se compose de deux culées biaises (à 135°, selon un plan de 1894) avec murs en retour, en pierre de taille calcaire à bossages rustiques. Large de 8 m et haute de 4, 59 m, la travée est couverte d'un tablier en béton armé, en pente descendante (30 mm / m). Le pont se distingue par son système à attaches directes, extrêmement rare : les coussinets supportant les rails sont fixés directement sur le tablier et non sur des traverses. Les garde-corps métalliques sont formés de supports verticaux en fer forgé plat, percés pour laisser passage à deux tubes horizontaux et portant un troisième en guise d'appui.

  • Murs
    • calcaire pierre de taille bossage
    • béton béton armé
    • métal
  • Couvrements
    • charpente métallique apparente
  • Typologies
    pont à poutres
  • Statut de la propriété
    propriété d'un établissement public de l'Etat
Date(s) d'enquête : 2004; Date(s) de rédaction : 2006
