Yves Sancey, photographe. Direction régionale des Affaires culturelles de Franche-Comté puis Région Bourgogne-Franche-Comté, Service Inventaire et Patrimoine. 1973-2013
- enquête thématique régionale, la voie ferrée Andelot - La Cluse
- inventaire topographique
- (c) Région Bourgogne-Franche-Comté, Inventaire du patrimoine
Dossier non géolocalisé
-
Aire d'étude et canton
la voie ferrée Andelot - La Cluse - Morez
-
Commune
Bellefontaine
-
Lieu-dit
le Bois des Crottes
-

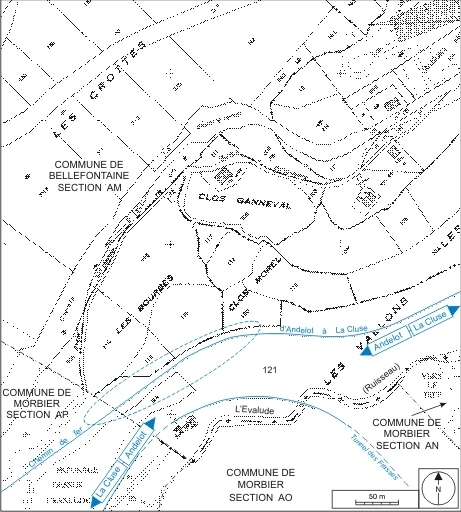

Cadastre
1983
AM
121
-
Dénominationsviaduc
-
Précision dénominationpont ferroviaire
-
Appellationsviaduc de Romand
-
Dossier dont ce dossier est partie constituante
Compliquée par la topographie, la liaison Morbier - Morez fait l'objet de nombreux projets. Celui élaboré en 1892 par l'ingénieur en chef des Ponts et Chaussées Moron est approuvé le 6 février 1893 par le ministre des Travaux publics. Le 24 avril 1896, ce dernier valide le plan des nombreux ouvrages dont le viaduc de Romand, à flanc de montagne et long de 92, 50 m. Ses caractéristiques, données en 1894, sont différentes de celles actuelles : six arches de 12 m et hauteur sous clef de 11, 60 m. Sa réalisation est confiée à l'entrepreneur Allard. Précisant que c'est la première fois qu'elle exploite une ligne établie en courbes de 180 m de rayon avec des déclivités de 25 mm / m, la compagnie du PLM (Paris - Lyon - Méditerranée), représentée par l'ingénieur en chef Moris, préconise le 30 avril 1900 la pose d'un contre-rail dans ces courbes, proposition adoptée le 4 septembre. La ligne est ouverte à l'exploitation le 1er juin 1900.
-
Période(s)
- Principale : 4e quart 19e siècle
-
Dates
- 1900, daté par travaux historiques
-
Auteur(s)
-
Auteur :
Moroningénieur civil attribution par source, attribution par travaux historiquesMoron
Moron, ingénieur en chef des Ponts et Chaussées. 19e siècle.
-
Auteur :
Morisingénieur civil attribution par source, attribution par travaux historiquesMoris
Moris, ingénieur en chef de la compagnie du PLM (Paris Lyon - Méditerranée). 19e siècle.
- Auteur : entrepreneur attribution par source, attribution par travaux historiques
-
Auteur :

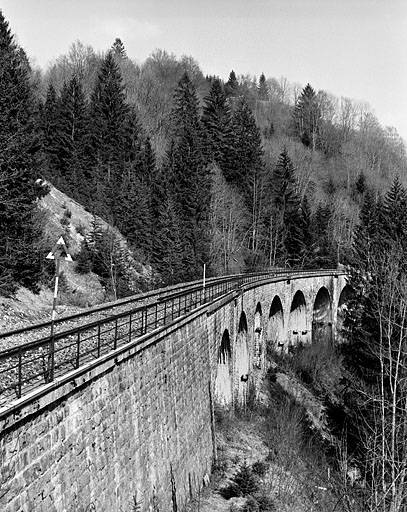

Enjambant un ravin du haut de ses 13 m, le viaduc (au PK 045.827) est en pierre de taille calcaire, avec appareil à bossages rustiques. Il se compose de six arches de 12 m de large chacune et d'une de 6 m (la troisième côté Andelot-en-Montagne), toutes voûtées en berceau plein-cintre. Il est établi suivant une courbe à droite (avec 180 m de rayon de courbure) et avec une pente (descendante) de 30 mm / m, d'où la présence d'un contre-rail (rail de guidage). Ses garde-corps métalliques sont formés de supports verticaux en fer forgé plat, percés pour laisser passage à deux barres cylindriques horizontales et portant un appui en demi-rond.
-
Murs
- calcaire pierre de taille bossage
- métal
-
Couvrements
- voûte en berceau plein-cintre
-
Typologiespont en arc
-
Statut de la propriétépropriété d'un établissement public de l'Etat
- (c) Région Bourgogne-Franche-Comté, Inventaire du patrimoine

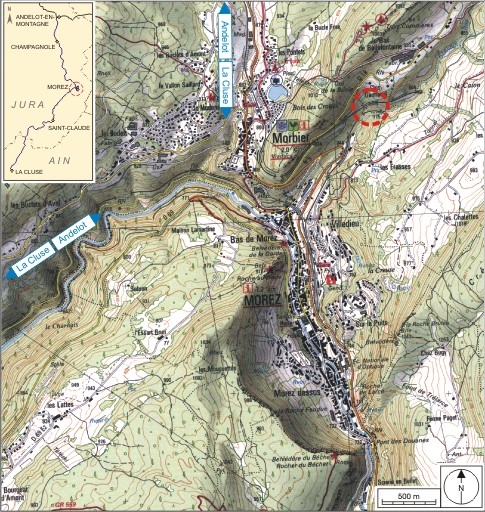

- SCAN 25 (c) IGN - 2008, Licence n° 2008CISE29-68
- (c) Région Bourgogne-Franche-Comté, Inventaire du patrimoine
- (c) Région Bourgogne-Franche-Comté, Inventaire du patrimoine
- (c) Vve Karrer
- (c) Région Bourgogne-Franche-Comté, Inventaire du patrimoine
- (c) Région Bourgogne-Franche-Comté, Inventaire du patrimoine
- (c) Région Bourgogne-Franche-Comté, Inventaire du patrimoine
Documents figurés
-

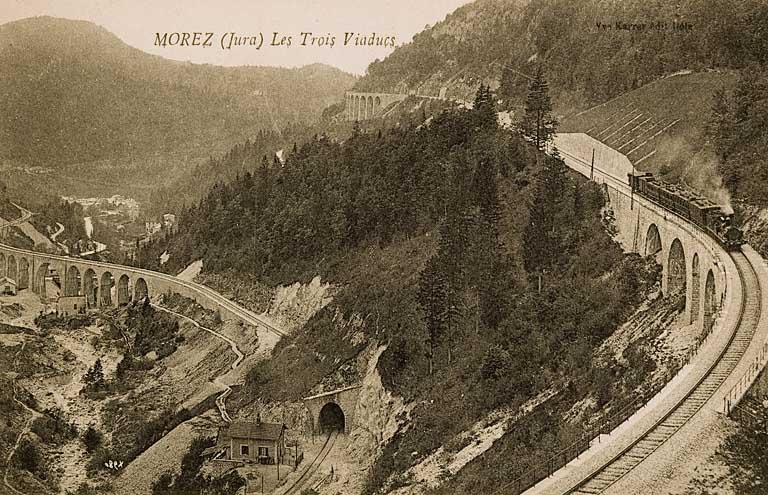

Morez (Jura) Les Trois Viaducs, entre 1900 et 1912. Carte postale, s.d. [1er quart 20e siècle, entre 1900 et 1912], Veuve Karrer éd. à Dole.
Poupard, Laurent. Chercheur au service Inventaire et Patrimoine de la Région Bourgogne-Franche-Comté, 1987-
Poupard, Laurent. Chercheur au service Inventaire et Patrimoine de la Région Bourgogne-Franche-Comté, 1987-
