- enquête thématique régionale, la voie ferrée Andelot - La Cluse
- inventaire topographique
- (c) Région Bourgogne-Franche-Comté, Inventaire du patrimoine
Dossier non géolocalisé
-
Aire d'étude et canton
la voie ferrée Andelot - La Cluse - Morez
-
Commune
Tancua
-
Lieu-dit
Champs de la Maisonnette
-
Adresse
C.D. 126
-

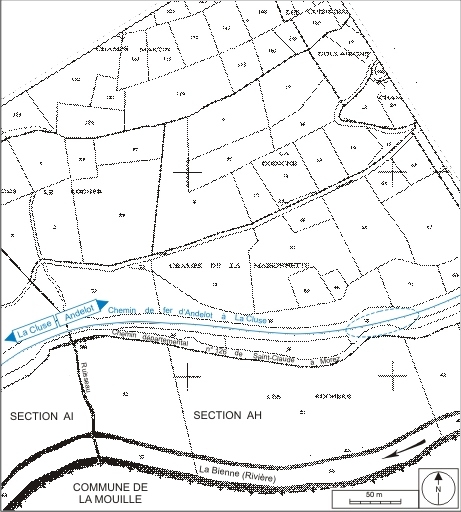

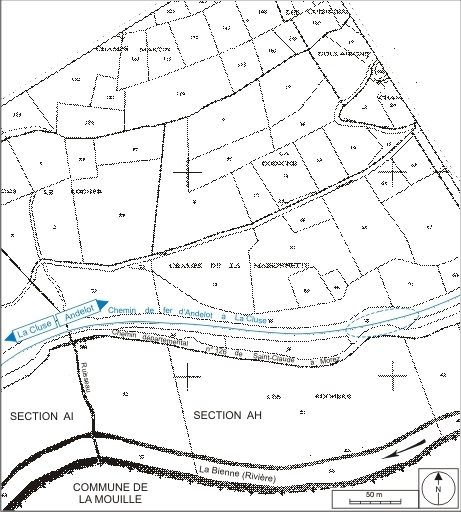

Cadastre
2006
AH
58
-
Dénominationsmur de soutènement
-
Précision dénominationmur de soutènement à arcades
-
Dossier dont ce dossier est partie constituante
-
Parties constituantes non étudiéesaqueduc
Ce mur à arcades est construit entre le 21 février 1908, date de l'adjudication à l'entrepreneur Eugène Ducellier du deuxième lot d'infrastructure de la section Morez - Saint-Claude, et le 20 juillet 1912, date de reconnaissance des travaux. C'est l'un des nombreux murs de soutènement (totalisant une longueur cumulée de 4783 m sur 24 km pour l'ensemble de la section) rendus nécessaires pour la réalisation dans la vallée de la Bienne du projet des ingénieurs de la compagnie du PLM (Paris - Lyon - Méditerranée), dirigés par l'ingénieur en chef Paul Séjourné, projet approuvé par le ministre des Travaux publics le 4 juin 1903.
-
Période(s)
- Principale : 1er quart 20e siècle
-
Dates
- 1912, daté par source, daté par travaux historiques
-
Auteur(s)
-
Auteur :
Ducellier Eugèneentrepreneur attribution par source, attribution par travaux historiquesDucellier Eugène
Eugène Ducellier, entrepreneur. XIXe-XXe siècles.
-
Auteur :

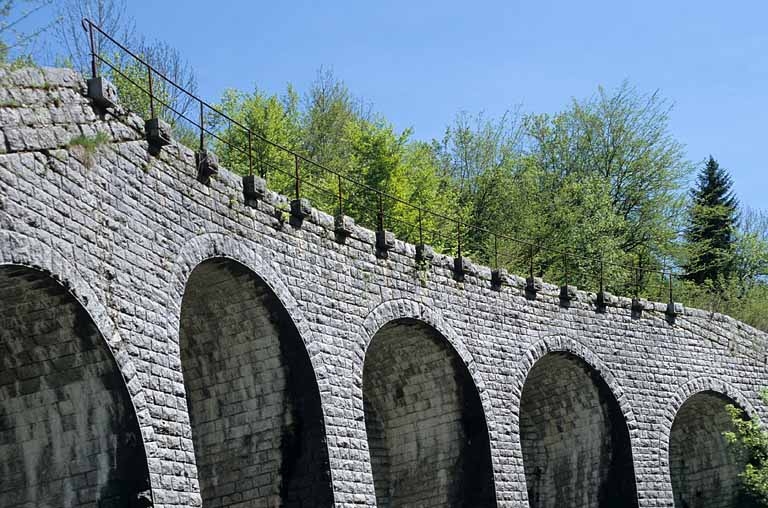

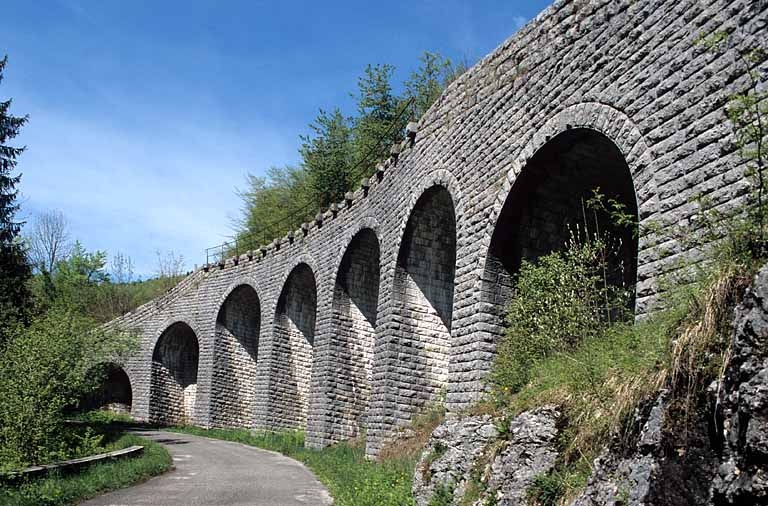

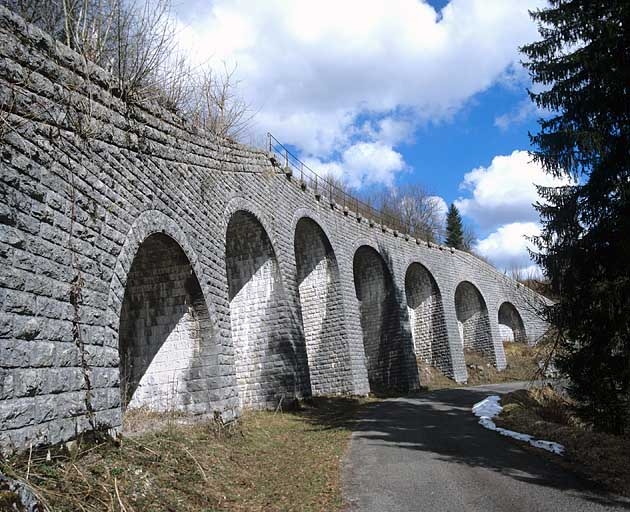

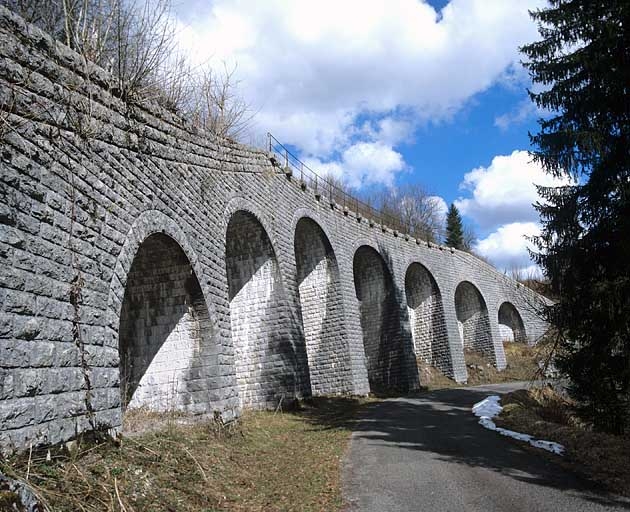

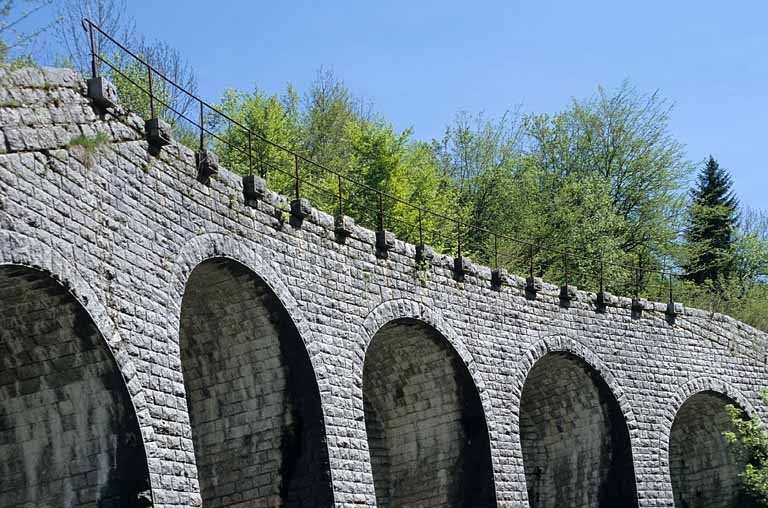

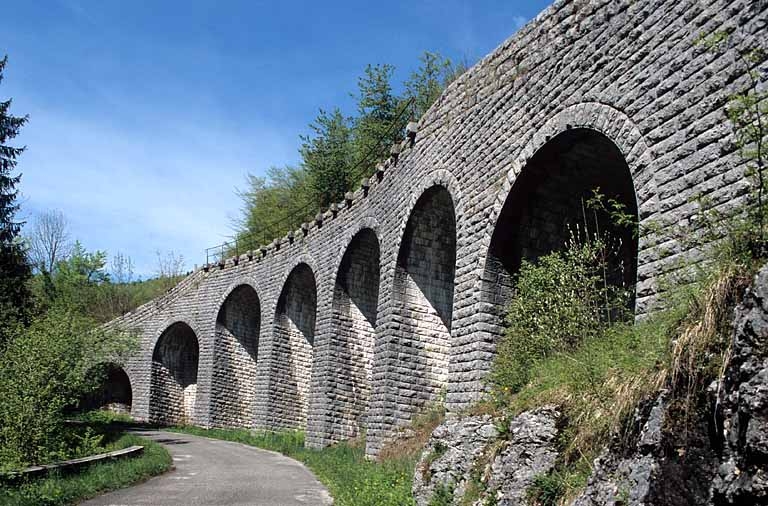

Etabli à gauche de la voie pour rattraper le dénivelé entre elle et le chemin départemental n° 126 de Saint-Claude à Morez, en contre-bas, le mur est long de 55 m (du PK 053.949 au PK 054.004) pour une hauteur de 10, 80 m. Si la voie s'inscrit dans une courbe à droite de 465 m de rayon, avec une déclivité de 4 mm / m, il est, lui, construit avec une courbe à gauche assez prononcée, suivant celle d'un virage du chemin. Il est structuré par sept arcades de 5 m de large, d'inégale hauteur, voûtées en berceau plein-cintre. L'arcade centrale est percée à sa base (au PK 053.977) par un aqueduc voûté, de 0, 75 m d'ouverture droite et 1, 20 m de hauteur libre, donnant issue à une buse de 40 cm de diamètre. L'ouvrage est en pierre de taille avec appareil à bossages rustiques ; son garde-corps métallique côté vallée (sud) est formé de supports verticaux en fer forgé plat, percés pour laisser passage à une barre cylindrique horizontale, une seconde barre du même type servant d'appui.
-
Murs
- calcaire pierre de taille bossage
- métal
- pierre de taille
-
Couvrements
- voûte en berceau plein-cintre
-
Statut de la propriétépropriété d'un établissement public de l'Etat
- (c) Région Bourgogne-Franche-Comté, Inventaire du patrimoine

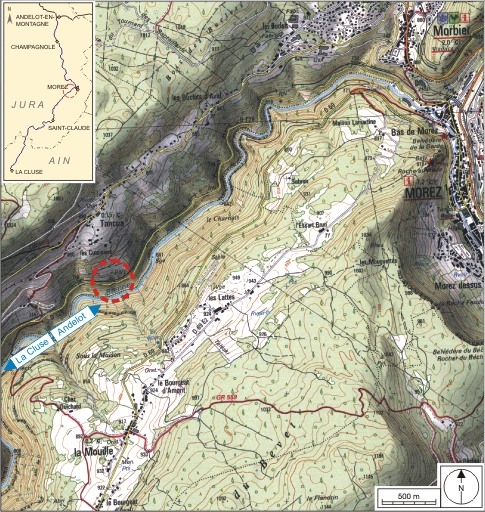

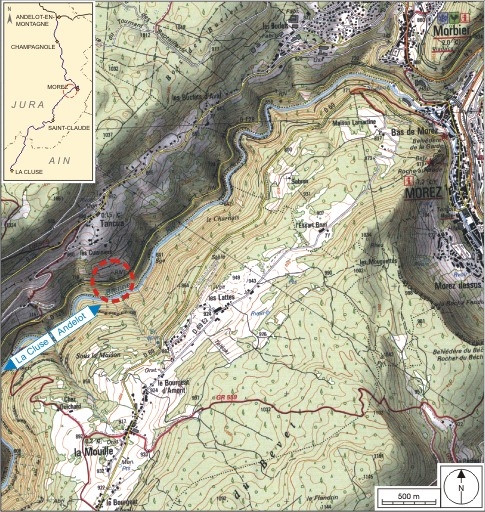

- SCAN 25 (c) IGN - 2008, Licence n° 2008CISE29-68
- (c) Région Bourgogne-Franche-Comté, Inventaire du patrimoine
- (c) Région Bourgogne-Franche-Comté, Inventaire du patrimoine
- (c) SNCF
- (c) Région Bourgogne-Franche-Comté, Inventaire du patrimoine
- (c) SNCF
- (c) Région Bourgogne-Franche-Comté, Inventaire du patrimoine
- (c) SNCF
- (c) Région Bourgogne-Franche-Comté, Inventaire du patrimoine
- (c) Région Bourgogne-Franche-Comté, Inventaire du patrimoine
- (c) Région Bourgogne-Franche-Comté, Inventaire du patrimoine
Documents figurés
-

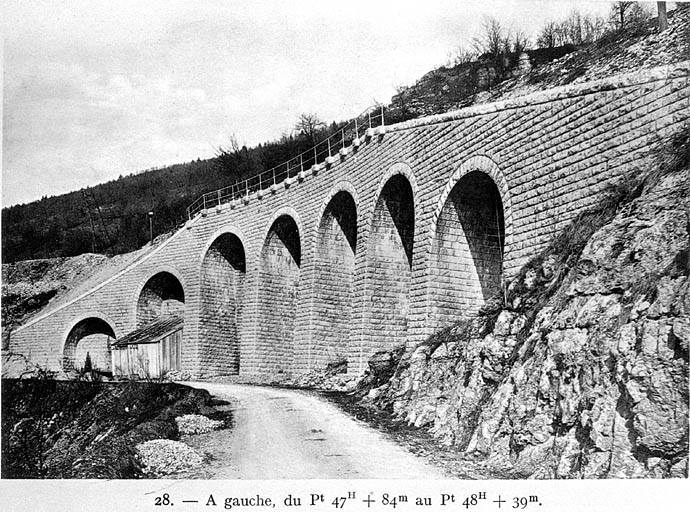

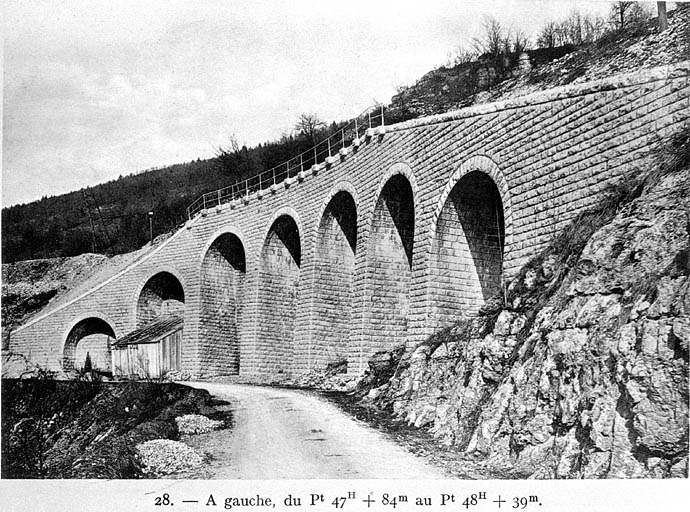

Mur de soutènement à arcades [vue d'ensemble, de trois quarts droite], [1919]. Photographie, s.d. [1919]. Dans : " Ligne de Morez à Saint-Claude. Rapport sur l'exécution des travaux " [...], Bourges : Tardy-Pigelet, 1919, photogr. 28.
-

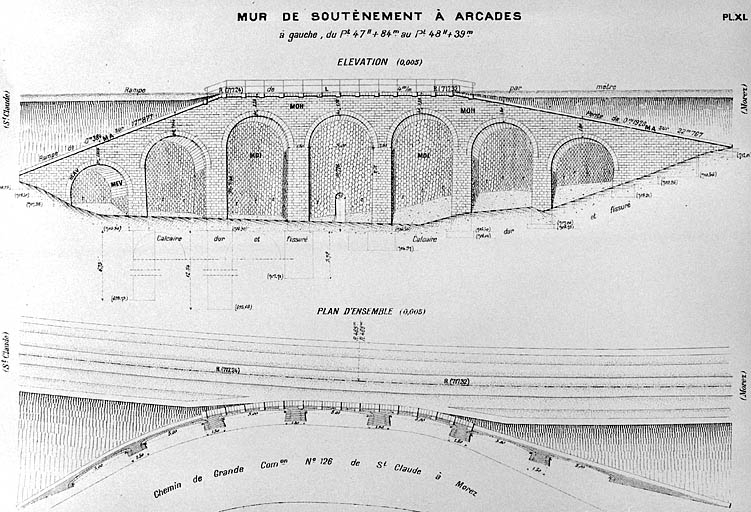

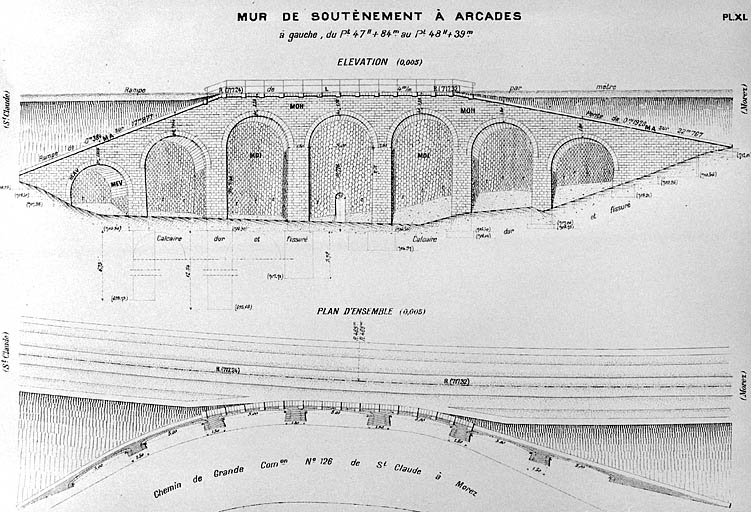

Mur de soutènement à arcades [...] Plan d'ensemble [et] Elévation, [1919]. Dessin imprimé, s.d. [1919], échelle 1:200. Dans : " Ligne de Morez à Saint-Claude. Rapport sur l'exécution des travaux " [...], Bourges : Tardy-Pigelet, 1919, pl. XL.
-

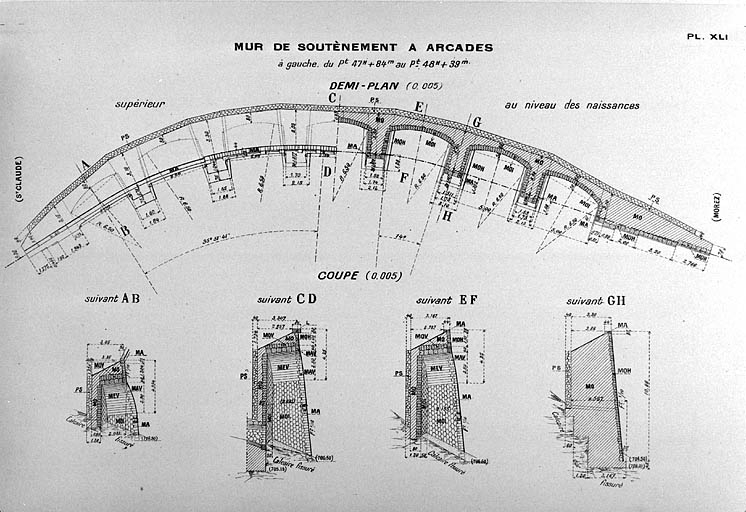

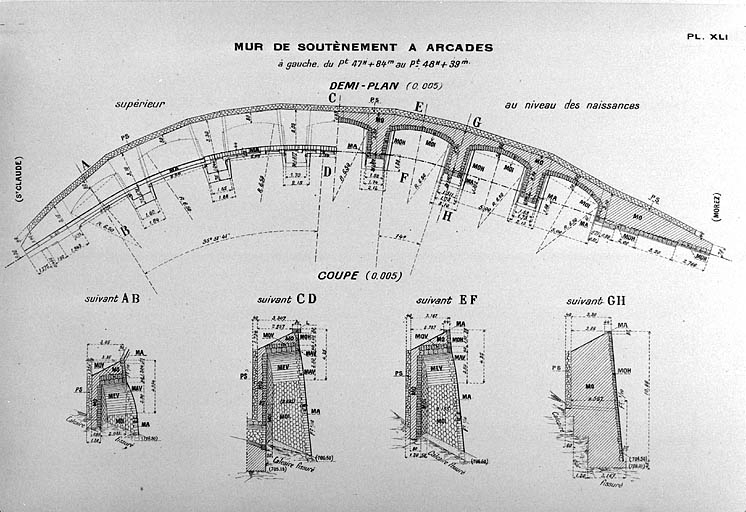

Mur de soutènement à arcades [...] Demi-plan [et] Coupe, [1919]. Dessin imprimé, s.d. [1919], échelle 1:200. Dans : " Ligne de Morez à Saint-Claude. Rapport sur l'exécution des travaux " [...], Bourges : Tardy-Pigelet, 1919, pl. XLI.
