la voie ferrée Andelot - La Cluse
-
Dénominationsvoie ferrée
-
Appellationssection Morez - Saint-Claude
-
Dossier dont ce dossier est partie constituante
-
Parties constituantes étudiéestunnel (IA39001140), mur de soutènement (IA39001151), tunnel (IA39001148), viaduc (IA39001150), mur de soutènement (IA39001162), tunnel (IA39001161), mur de soutènement (IA39001157), mur de soutènement (IA39001146), viaduc (IA39001158), maison, passage à niveau (IA39001159), mur de soutènement, viaduc, tunnel (IA39001153), aqueduc (IA39001144), tunnel, viaduc (IA39001164), maison, passage à niveau (IA39001155), mur de soutènement (IA39001149), tunnel (IA39001147), mur de soutènement (IA39001142), mur de soutènement (IA39001152), viaduc (IA39001139), pont (IA39001167), viaduc (IA39001141), aqueduc (IA39001143), gare (IA39001156), abri (IA39001160), gare (IA39001154), tunnel (IA39001145), viaduc, tunnel (IA39001165), viaduc, tunnel (IA39001163), tunnel (IA39001166)
-
Parties constituantes non étudiéesmaison, passage à niveau, abri, pont, aqueduc, tunnel, mur de soutènement

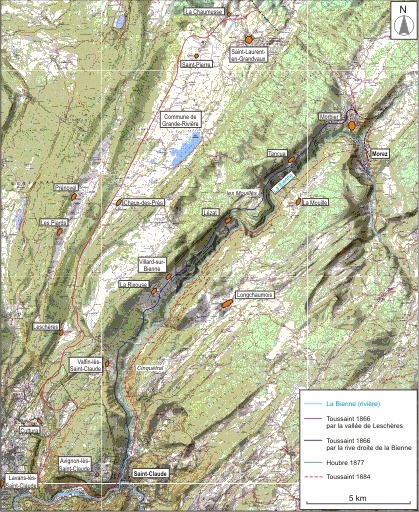

La ligne Champagnole - La Cluse est classée d'intérêt général par la loi du 17 juillet 1879 mais il faut attendre 1886 pour que la section Morez - Saint-Claude (en fait Tancua - Saint-Claude à cette date) fasse l'objet d'une concession " éventuelle " à la compagnie du PLM (Paris - Lyon - Méditerranée). Cette concession devient définitive en 1901 et la déclaration d'utilité publique est prononcée le 11 janvier. Plusieurs tracés ont été envisagés en fonction de la desserte de Morez (longtemps indécise), par la rive droite de la Bienne ou par la rive gauche. Le projet final du PLM passe par la rive droite. Il est dû à l'ingénieur en chef Paul Séjourné (remplacé par Wiart à compter du 1er novembre 1909) et à l'ingénieur Roussel (auquel succèderont Peyre de 1903 à 1908, Penillet de 1908 à 1910 puis Muselli à partir de cette date). Il est approuvé le 4 juin 1903 et l'emplacement des stations fixé le 11 mars 1904. L'infrastructure est divisée en 5 lots, adjugés le 21 février 1908 à divers entrepreneurs : le 1er (dit de Morez, 3020 m, 1 928 861 F) à Alphonse Trunel ; le 2e (de Tancua, 3148 m, 1 137 115 F) à Eugène Ducellier ; le 3e (de La Rixouse, 9163 m, 1 212 961 F) à François Mercier ; les 4e (de Valfin, 4916 m, 2 075 331 F) et 5e (de Saint-Claude, 1140 m, 574 400 F) à Mercier et Lafont. Du fait de sa longueur, le tunnel de la Gouille aux Cerfs a fait l'objet d'un lot spécial, adjugé à Gianotti et Bastin le 8 septembre 1905 et achevé en 1911. La construction des bâtiments est confiée le 12 novembre 1909 à Auguste Moity, entrepreneur à Volvic (Puy-de-Dôme). De même, en 1911, la Société des Hauts Fourneaux, Fonderies et Forges de Franche-Comté se voit attribuer la réalisation des garde-corps des ouvrages en maçonnerie (8 avril), l'horticulteur Dechelle (d'Allègre, en Haute-Loire) les semis et plantations (1911), MM Estiat et Devaux la fourniture et la pose des barrières (4 août) et M Gapiand la fourniture des clôtures et portillons. Le 5 mars 1912, tous les tunnels sont terminés (sauf celui des Essards) de même que les viaducs, notamment celui de Morez dû à Séjourné, qui dirige le service de la Construction du PLM à partir du 1er novembre 1909 ; la voie est posée sur 17, 4 km et les bâtiments sont en cours. Les gares de Saint-Claude et Morez sont agrandies (suivant l'autorisation du 17 décembre 1908 pour la première, du 2 février 1910 pour la seconde). Demandée dès 1901, la création d'une halte de voyageurs au Pont du Saillard est accordée par la décision ministérielle du 13 mars 1912. Ouverte à l'exploitation le 10 août 1912, la section est officiellement inaugurée le 13 octobre 1912 par le ministre des Travaux publics Jean Dupuy. En 1934, le PLM émet le voeu, pour cette section de ligne à faible trafic, de remplacer 3 des 4 trains de voyageurs circulant dans chaque sens par 4 navettes d'autobus, de 30 places, de la Société auxiliaire de Transports du réseau PLM (TPLM). Cette demande ne semble pas avoir eu de suite. Dans la 2e moitié du 20e siècle, les modernisations et les changements des conditions d'exploitation conduisent à la désaffectation d'un certain nombre de passages à niveau (9 sont supprimés), de maisons de garde-barrière (6 sont détruites entre 1964 et 1996), de la halte du Pont du Saillard (détruite en février 1996) et de l'ensemble des stations et gares, qui sont soit vendues (La Rixouse et Lézat) soit démolies (Tancua et Valfin-lès-Saint-Claude en juillet 1986). Actuellement, les trains sont sans arrêt entre Morez et Saint-Claude. Le viaduc de Morez a été inscrit sur l'inventaire supplémentaire des Monuments historiques le 28 décembre 1984.
-
Période(s)
- Principale : 1er quart 20e siècle
-
Dates
- 1912, daté par source, daté par travaux historiques
-
Auteur(s)
-
Auteur :
Séjourné Paulingénieur civil attribution par source, attribution par travaux historiquesSéjourné Paul
Paul Séjourné (1851-1939), ingénieur. Entré au PLM en 1896, il en devient l'ingénieur en chef du service de la Construction le 1er novembre 1909 ; il sera sous-directeur de la compagnie de 1918 à son départ en retraite, en 1926
-
Auteur :
Wiartingénieur civil attribution par source, attribution par travaux historiquesWiart
Wiart, ingénieur civil. XIXe-XXe siècles.
-
Auteur :
Rousselingénieur civil attribution par source, attribution par travaux historiquesRoussel
Roussel, ingénieur civil. 19e-20e siècles.
-
Auteur :
Peyreingénieur civil attribution par source, attribution par travaux historiquesPeyre
Peyre, ingénieur civil. XIXe-XXe siècles.
-
Auteur :
Penilletingénieur civil attribution par source, attribution par travaux historiquesPenillet
Penillet, ingénieur civil. XIXe-XXe siècles.
-
Auteur :
Muselliingénieur civil attribution par source, attribution par travaux historiquesMuselli
Muselli, ingénieur civil. XIXe-XXe siècles.
-
Auteur :

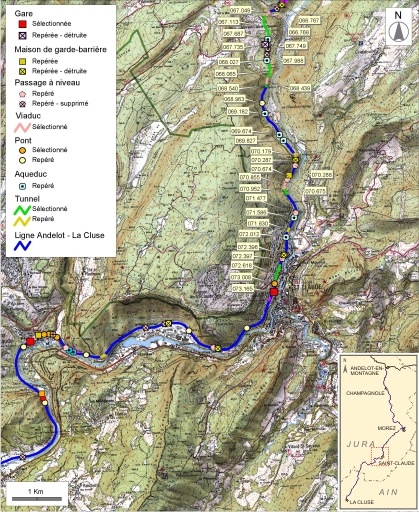

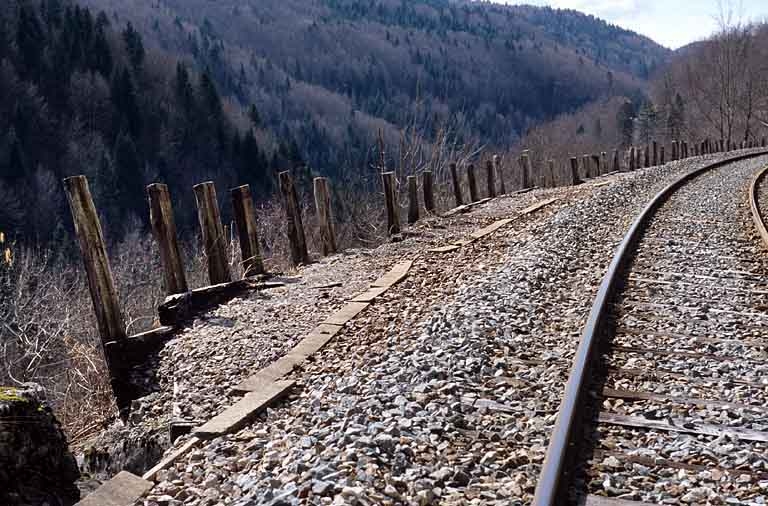

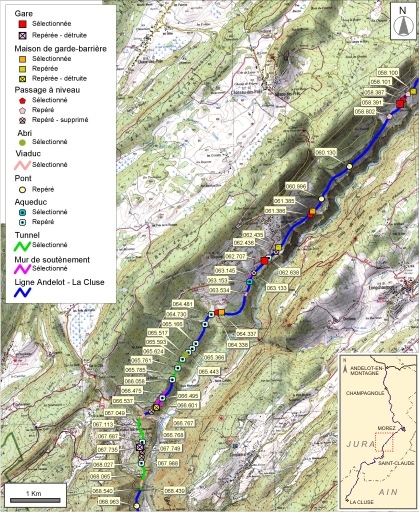

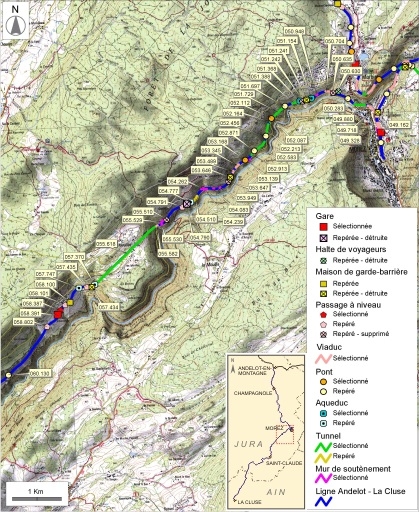

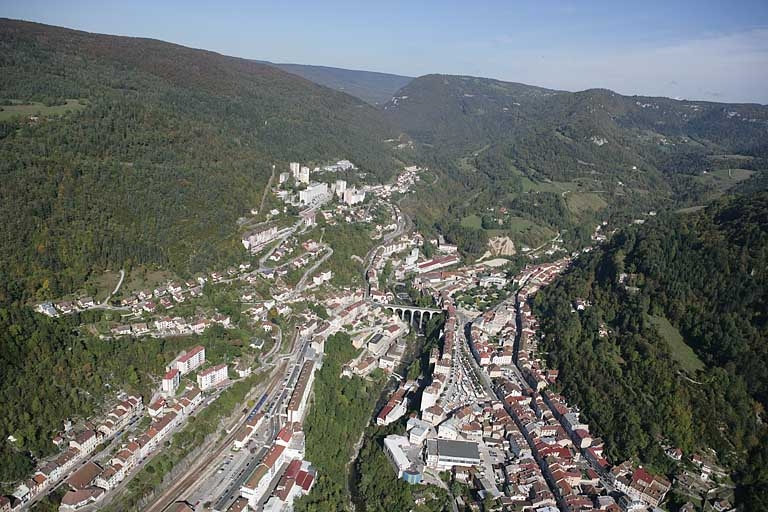

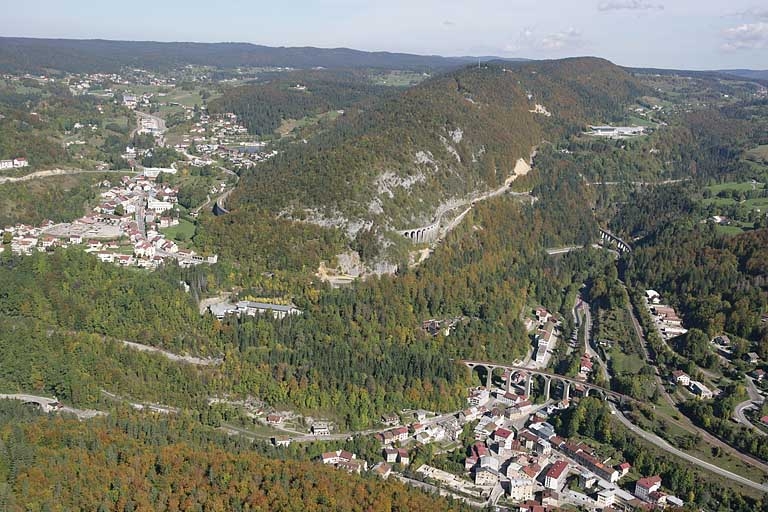

La section Morez - Saint-Claude a une longueur de 24 km, entre l'axe du bâtiment des voyageurs de la gare de Morez, au point kilométrique (PK) 049.162, et celui de la gare de Saint-Claude (au PK 073.165). Formant une bande d'une largeur moyenne de 29 m, avec des rayons de courbures variant de 250 à 2500 m, elle se caractérise par une pente (descendante) importante, avec un dénivelé d'environ 300 m et une déclivité maximale de 22, 5 mm / m (déclivité moyenne : 12, 29 mm / m). Sur cette ligne à voie unique, la densité des constructions s'explique par le tracé choisi, sur la rive droite de la Bienne, à mi-pente d'une vallée parfois encaissée, au relief tourmenté et abrupt. Les ouvrages principaux conservés consistent en 18 tunnels (dont ceux de la Pointe - long de 18 m - et de la Gouille aux Cerfs - 1742 m) totalisant ensemble plus de 4700 m, 13 ponts et 9 viaducs (au nombre desquels celui de Morez), 11 passages à niveau et 5 maisons de garde-barrière, 2 gares et de nombreux murs de soutènement (certains à arcades), sans compter les innombrables aqueducs (dont 24 ont une ouverture supérieure ou égale à 1 m). Ils sont construits en moellons calcaires, provenant des carrières locales et de celles de Villebois (Ain), et en pierres de taille de Villebois. L'usage de la pierre de taille est limité aux plinthes, corbeaux et dalles des refuges des viaducs, aux tablettes rampantes, crossettes et dés, au couronnement des têtes des tunnels et de leurs murettes de retour. La plupart du temps laissés apparents, les moellons montrent un appareil polygonal formé de blocs généralement hexagonaux.
-
Statut de la propriétépropriété d'un établissement public de l'Etat
propriété privée
- (c) Région Bourgogne-Franche-Comté, Inventaire du patrimoine
- (c) Région Bourgogne-Franche-Comté, Inventaire du patrimoine
- SCAN 25 (c) IGN - 2008, Licence n° 2008CISE29-68
- (c) Région Bourgogne-Franche-Comté, Inventaire du patrimoine
- SCAN 25 (c) IGN - 2008, Licence n° 2008CISE29-68
- (c) Région Bourgogne-Franche-Comté, Inventaire du patrimoine
- SCAN 25 (c) IGN - 2008, Licence n° 2008CISE29-68
- (c) Région Bourgogne-Franche-Comté, Inventaire du patrimoine
- SCAN 25 (c) IGN - 2008, Licence n° 2008CISE29-68
- (c) Région Bourgogne-Franche-Comté, Inventaire du patrimoine
- SCAN 25 (c) IGN - 2008, Licence n° 2008CISE29-68
- (c) Région Bourgogne-Franche-Comté, Inventaire du patrimoine
- (c) Archives départementales du Jura
- (c) Région Bourgogne-Franche-Comté, Inventaire du patrimoine
- (c) SNCF
- (c) Région Bourgogne-Franche-Comté, Inventaire du patrimoine
- (c) SNCF
- (c) Région Bourgogne-Franche-Comté, Inventaire du patrimoine
- (c) SNCF
- (c) Région Bourgogne-Franche-Comté, Inventaire du patrimoine
- (c) Archives communales, Saint-Claude
- (c) Région Bourgogne-Franche-Comté, Inventaire du patrimoine
- (c) Jean-Louis Vuillermet
- (c) Région Bourgogne-Franche-Comté, Inventaire du patrimoine
- (c) Jean-Louis Vuillermet
- (c) Région Bourgogne-Franche-Comté, Inventaire du patrimoine
- (c) Jean-Louis Vuillermet
- (c) Région Bourgogne-Franche-Comté, Inventaire du patrimoine
- (c) Jean-Louis Vuillermet
- (c) Région Bourgogne-Franche-Comté, Inventaire du patrimoine
- (c) Région Bourgogne-Franche-Comté, Inventaire du patrimoine
- (c) Région Bourgogne-Franche-Comté, Inventaire du patrimoine
- (c) Région Bourgogne-Franche-Comté, Inventaire du patrimoine
- (c) Région Bourgogne-Franche-Comté, Inventaire du patrimoine
- (c) Région Bourgogne-Franche-Comté, Inventaire du patrimoine
Documents figurés
-

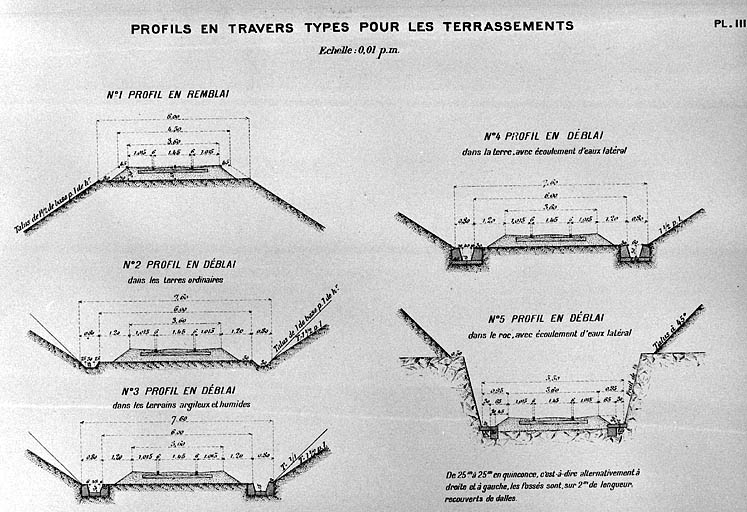

Profils en travers types pour les terrassements, [1919]. Dessin imprimé, s.d. [1919], échelle 1:100. Dans : " Ligne de Morez à Saint-Claude. Rapport sur l'exécution des travaux " [...], Bourges : Tardy-Pigelet, 1919, pl. III.
-

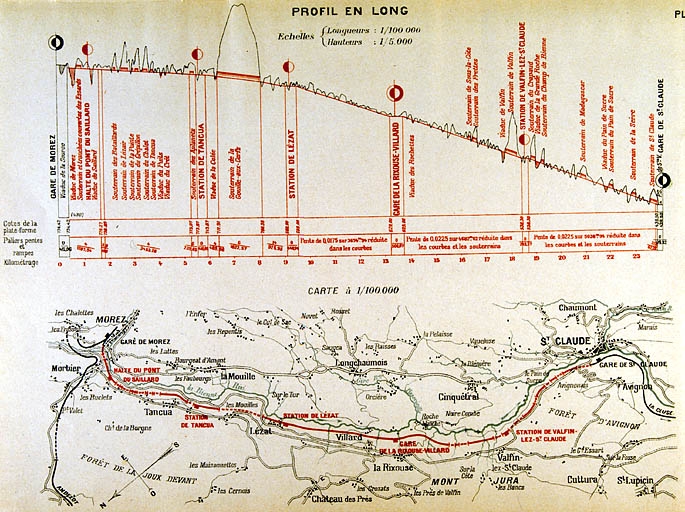

Carte à 1 / 100 000 [et] Profil en long, [1919]. Dessin imprimé en couleur, s.d. [1919], échelles 1:100 000 (longueurs) et 1:5000 (hauteurs). Dans : " Ligne de Morez à Saint-Claude. Rapport sur l'exécution des travaux " [...], Bourges : Tardy-Pigelet, 1919, pl. I.
-

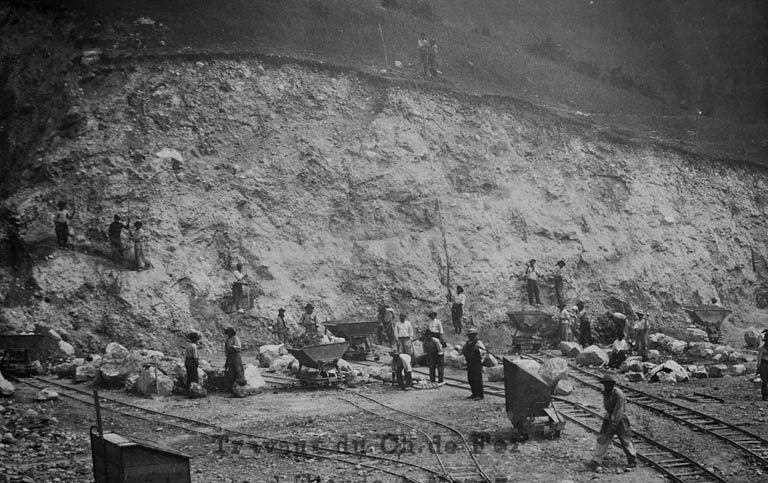

Travaux du Ch. de Fer de S. Claude à Morez [terrassement vers le point kilométrique 072.200 ?], vers 1910. Photographie, s.d. [vers 1910].
-

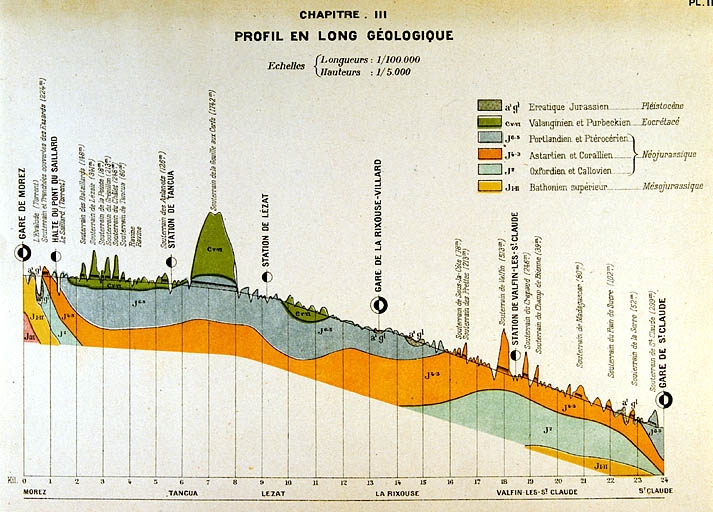

Profil en long géologique, [1919]. Dessin imprimé en couleur, s.d. [1919], échelles 1:100 000 (longueurs) et 1:5000 (hauteurs). Dans : " Ligne de Morez à Saint-Claude. Rapport sur l'exécution des travaux " [...], Bourges : Tardy-Pigelet, 1919, pl. II.
-

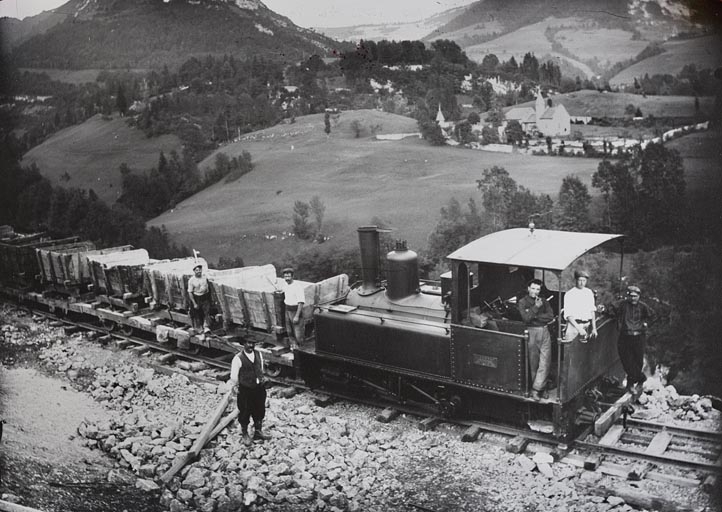

Construction de la ligne Saint-Claude - Morez vers 1910 [locomotive et wagons du chantier sur la commune de Saint-Claude, avec la Condamine en arrière-plan]. Photographie, s.d. [vers 1910].
-

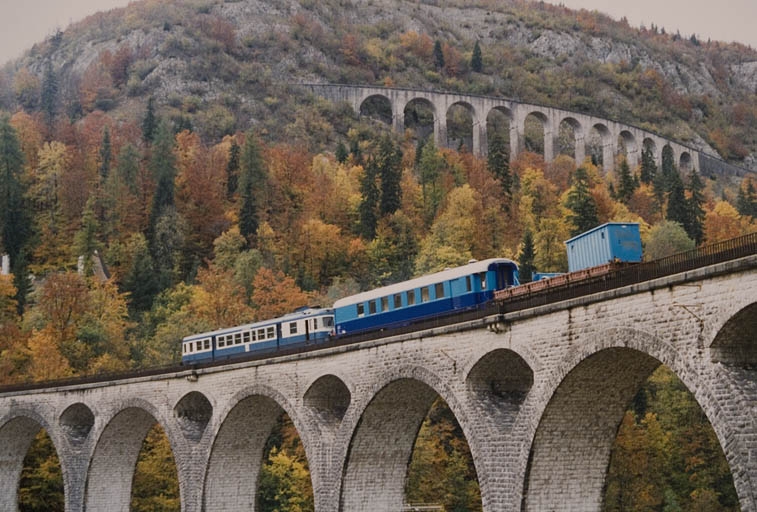

Une 2800 tractant des wagons de l'équipe Ligne aérienne PTT, 1996 ? Photographie, s.d. [1996 ?]. " Convoi très rare car voyageurs et wagons marchandises en même temps ".
-

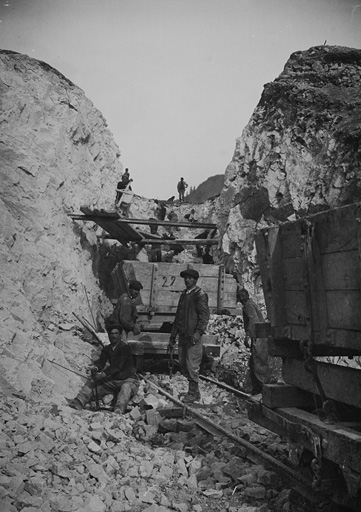

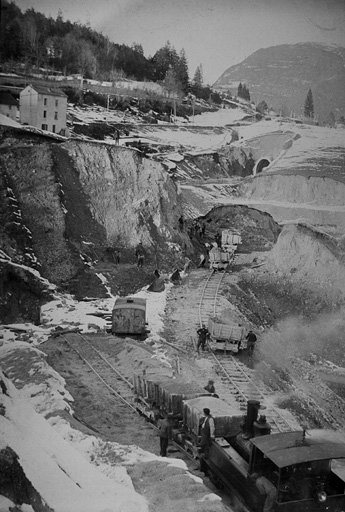

[Creusement d'une tranchée rocheuse vers le point kilométrique 071.700, en amont du tunnel de la Serre (commune de Saint-Claude)], vers 1910. Photographie, s.d. [vers 1910].
-
[Chantier de construction : le tunnel de la Serre côté La Cluse], 1911-1912. Photographie, s.d. [1911-1912].
-

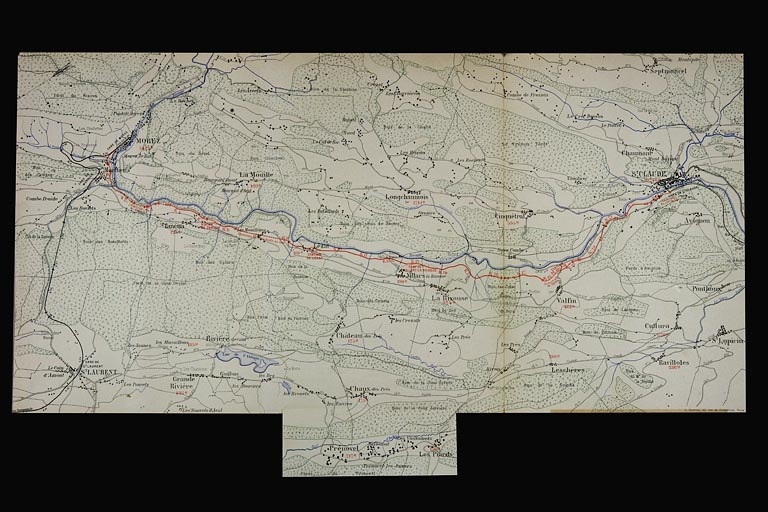

Ligne de Morez à St-Claude. Enquête des stations. Carte générale indiquant les gares et stations projetées, 1903. Dessin imprimé (couleur), 27 juin 1903, échelle 1:40 000 par Peyre (ingénieur civil)
