Dénominationstunnel
-
Appellationssouterrain des Essards
-
Dossier dont ce dossier est partie constituante
La réalisation du premier lot de la section Morez - Saint-Claude, par la rive droite de la Bienne (projet de la compagnie du Paris - Lyon Méditerranée, représentée par l'ingénieur en chef Paul Séjourné, approuvé le 4 juin 1903 par le ministre des Travaux publics), est adjugée 21 février 1908 à l'entrepreneur Alphonse Trunel, de Château-des-Prés. Le premier tunnel est celui dit des Essards, construit du 29 décembre 1910 au 28 juin 1912 (sur 546 jours, en défalquant les arrêts) et muni d'une tranchée couverte à chaque extrémité afin de " ne pas gâter " le parc du château des Essards, appartenant à la famille Jobez, et de conserver le chemin d'accès à cet édifice. Il est vraisemblablement conçu par l'ingénieur Roussel, assistant de Séjourné jusqu'en 1903, ou par l'ingénieur Peyre, qui lui succède jusqu'en 1908. La reconnaissance des travaux a lieu le 20 juillet 1912 et la ligne est ouverte à l'exploitation le 10 août.
-
Période(s)
- Principale : 1er quart 20e siècle
-
Dates
- 1912, daté par source, daté par travaux historiques
-
Auteur(s)
-
Auteur :
Rousselingénieur civil (incertitude), attribution par sourceRoussel
Roussel, ingénieur civil. 19e-20e siècles.
-
Auteur :
Peyreingénieur civil (incertitude), attribution par sourcePeyre
Peyre, ingénieur civil. XIXe-XXe siècles.
-
Auteur :
Trunel Alphonseentrepreneur attribution par sourceTrunel Alphonse
Alphonse Trunel, entrepreneur à Château-des-Prés (Jura). XIXe-XXe siècles.
-
Auteur :

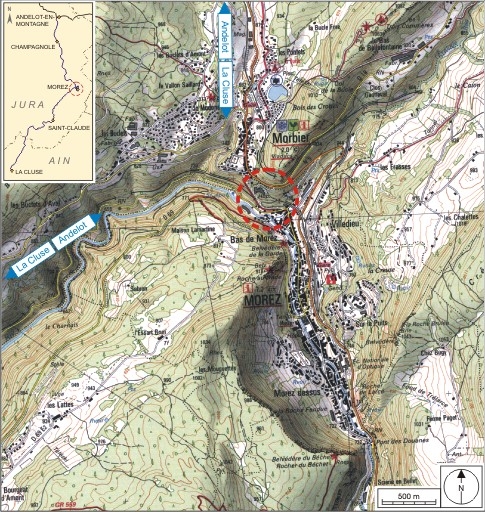

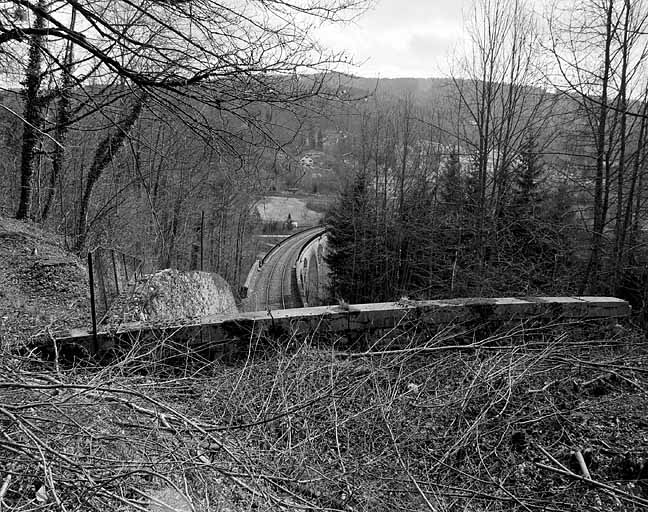

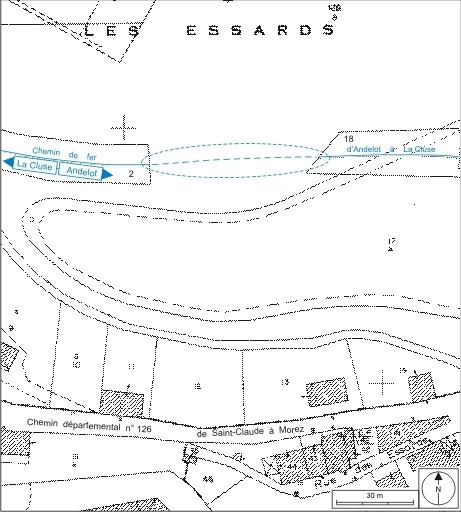

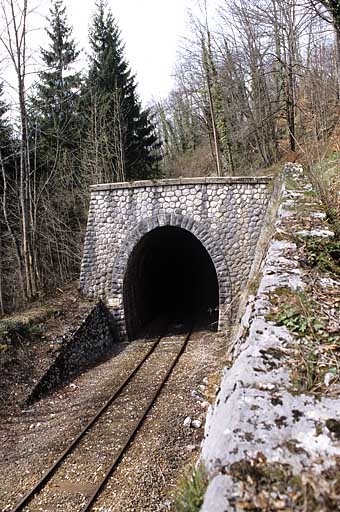

L'ouvrage a une longueur totale de 224 m (du PK 049.880 au PK 050.104). Il se compose du tunnel proprement dit, mesurant 82 m, encadré par deux tranchées couvertes : une de 41, 50 m du côté Andelot-en-Montagne (précédée par un mur taluté au nord), l'autre de 100, 50 m du côté La Cluse. Le revêtement de ces tranchées a une épaisseur de 1, 15 m aux naissances et 0, 80 m à la clef. Le tunnel est courbe à droite côté La Cluse, avec un rayon de courbure de 250 m, et légèrement descendant, avec une pente de 4 mm / m. De section ovoïde, il a 6, 60 m de haut depuis la plate-forme (dont 0, 60 m de ballast et voie) et une largeur maximum de 5 m. Voûté d'un berceau plein-cintre (légèrement surhaussé), il est entièrement revêtu de maçonnerie de moellons. Ses extrémités s'inscrivent chacune dans un mur de tête, dont l'arc est souligné par un bossages rustiques et l'élévation présente un appareil polygonal (formé de blocs généralement hexagonaux).
-
Murs
- calcaire
- bossage
- moellon
-
Couvrements
- voûte en berceau plein-cintre
-
Statut de la propriétépropriété d'un établissement public de l'Etat
- (c) Région Bourgogne-Franche-Comté, Inventaire du patrimoine
- SCAN 25 (c) IGN - 2008, Licence n° 2008CISE29-68
- (c) Région Bourgogne-Franche-Comté, Inventaire du patrimoine
- (c) Région Bourgogne-Franche-Comté, Inventaire du patrimoine
- (c) SNCF
- (c) Région Bourgogne-Franche-Comté, Inventaire du patrimoine
- (c) SNCF
- (c) Région Bourgogne-Franche-Comté, Inventaire du patrimoine
- (c) Région Bourgogne-Franche-Comté, Inventaire du patrimoine
- (c) Région Bourgogne-Franche-Comté, Inventaire du patrimoine
Documents figurés
-

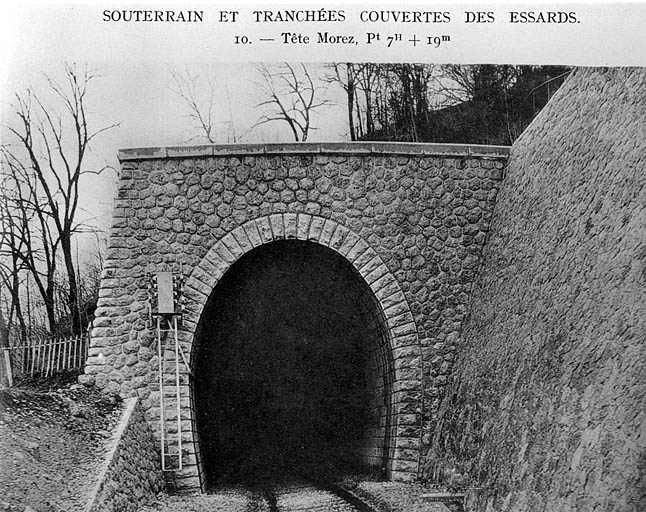

Tête Morez, [1919]. Photographie, s.d. [1919]. Dans : " Ligne de Morez à Saint-Claude. Rapport sur l'exécution des travaux " [...], Bourges : Tardy-Pigelet, 1919, photogr. 10.
-

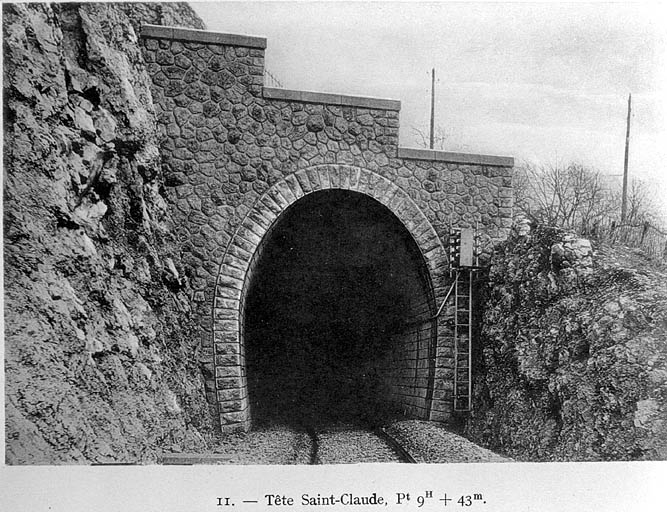

Tête Saint-Claude, [1919]. Photographie, s.d. [1919]. Dans : " Ligne de Morez à Saint-Claude. Rapport sur l'exécution des travaux " [...], Bourges : Tardy-Pigelet, 1919, photogr. 11.
