Yves Sancey, photographe. Direction régionale des Affaires culturelles de Franche-Comté puis Région Bourgogne-Franche-Comté, Service Inventaire et Patrimoine. 1973-2013
- enquête thématique régionale, la voie ferrée Andelot - La Cluse
- inventaire topographique
- (c) Région Bourgogne-Franche-Comté, Inventaire du patrimoine
Dossier non géolocalisé
-
Aire d'étude et canton
la voie ferrée Andelot - La Cluse - Morez
-
Commune
Morbier
-
Lieu-dit
la Doye de Bienne
-
Adresse
C.D. 126
-
Cadastre
2006
BK
111
-
Dénominationsmur de soutènement
-
Précision dénominationmur de soutènement à arcades
-
Dossier dont ce dossier est partie constituante
-
Parties constituantes non étudiéespont, escalier indépendant
Ce mur à arcades est édifié entre le 21 février 1908, date de l'adjudication à l'entrepreneur Alphonse Trunel du premier lot d'infrastructure de la section Morez - Saint-Claude, et le 20 juillet 1912, date de reconnaissance des travaux. La réalisation dans la vallée de la Bienne du projet des ingénieurs de la compagnie du PLM (Paris - Lyon - Méditerranée), dirigés par l'ingénieur en chef Paul Séjourné, a été approuvée par le ministre des Travaux publics le 4 juin 1903. Elle a nécessité la construction de nombreux murs de soutènement, totalisant une longueur cumulée de 4783 m (pour une section de 24 km).
-
Période(s)
- Principale : 1er quart 20e siècle
-
Dates
- 1912, daté par source, daté par travaux historiques
-
Auteur(s)
-
Auteur :
Trunel Alphonseentrepreneur attribution par source, attribution par travaux historiquesTrunel Alphonse
Alphonse Trunel, entrepreneur à Château-des-Prés (Jura). XIXe-XXe siècles.
-
Auteur :

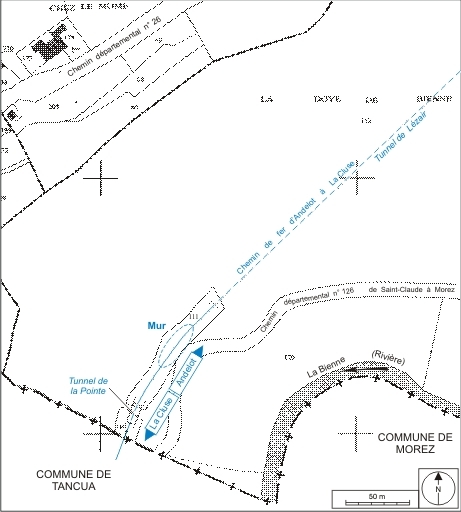

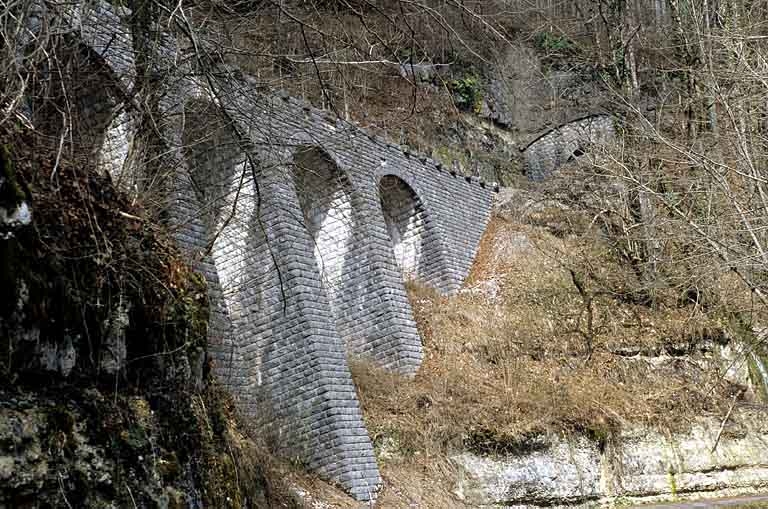

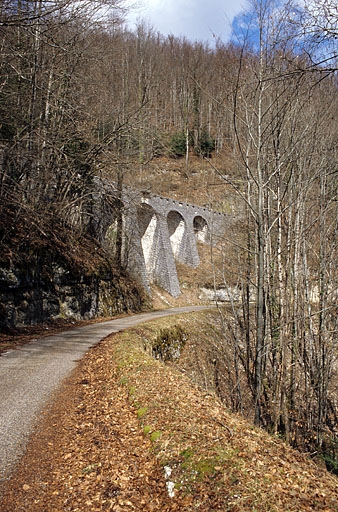

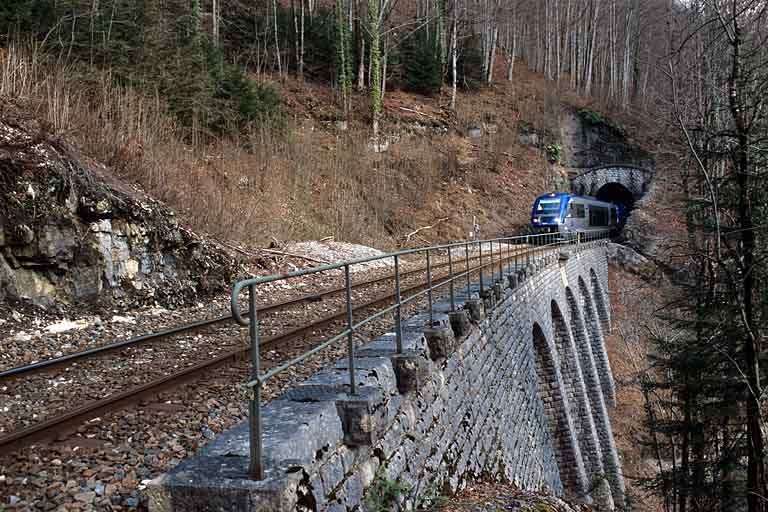

Etabli en contrebas à gauche (au sud-est) de la voie, entre les tunnels de Lézair (côté Andelot-en-Montagne) et de la Pointe, le mur est long de 55 m (du PK 052.087 au PK 052.142) et haut de 13, 50 m. Il est soutenu par cinq arcades voûtées en berceau plein-cintre, larges de 5 m et de hauteur inégale, au pied desquelles passe le chemin départemental n° 126 de Saint-Claude à Morez. Sommée par un refuge, la travée centrale (la plus haute) est percée par un ponceau voûté de 2 m d'ouverture (au PK 052.112), relié à la route par un escalier droit en maçonnerie. L'ouvrage s'inscrit dans une courbe à gauche de 250 m de rayon, avec une déclivité de 4 mm / m. Il est en moellon calcaire et pierre de taille calcaires, avec appareil à bossages rustiques pour les piles et les voûtes, et appareil polygonal (formé de blocs généralement hexagonaux) pour le reste. Le garde-corps métallique côté vallée (est) est formé de supports verticaux en fer forgé plat, percés pour laisser passage à une barre cylindrique horizontale, une seconde barre du même type servant d'appui.
-
Murs
- calcaire pierre de taille bossage
- métal
- moellon
-
Couvrements
- voûte en berceau plein-cintre
-
Escaliers
- escalier isolé : escalier droit en maçonnerie
-
Statut de la propriétépropriété d'un établissement public de l'Etat
- (c) Région Bourgogne-Franche-Comté, Inventaire du patrimoine

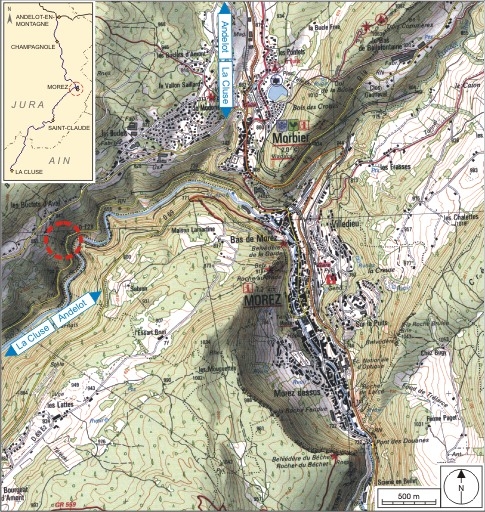

- SCAN 25 (c) IGN - 2008, Licence n° 2008CISE29-68
- (c) Région Bourgogne-Franche-Comté, Inventaire du patrimoine
- (c) Région Bourgogne-Franche-Comté, Inventaire du patrimoine
- (c) SNCF
- (c) Région Bourgogne-Franche-Comté, Inventaire du patrimoine
- (c) SNCF
- (c) Région Bourgogne-Franche-Comté, Inventaire du patrimoine
- (c) Région Bourgogne-Franche-Comté, Inventaire du patrimoine
- (c) Région Bourgogne-Franche-Comté, Inventaire du patrimoine
- (c) Région Bourgogne-Franche-Comté, Inventaire du patrimoine
- (c) Région Bourgogne-Franche-Comté, Inventaire du patrimoine
Documents figurés
-

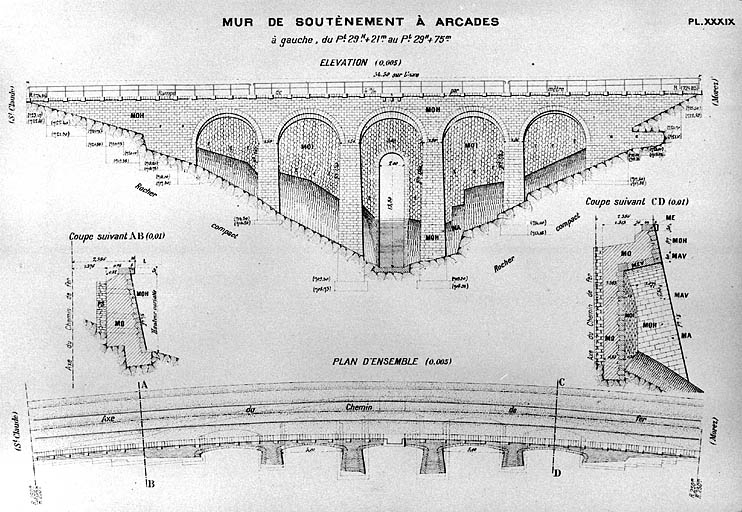

Mur de soutènement à arcades [plan, coupes et élévation], [1919]. Dessin imprimé, s.d. [1919], échelles 1:200 et 1:100. Dans : " Ligne de Morez à Saint-Claude. Rapport sur l'exécution des travaux " [...], Bourges : Tardy-Pigelet, 1919, pl. XXXIX.
-

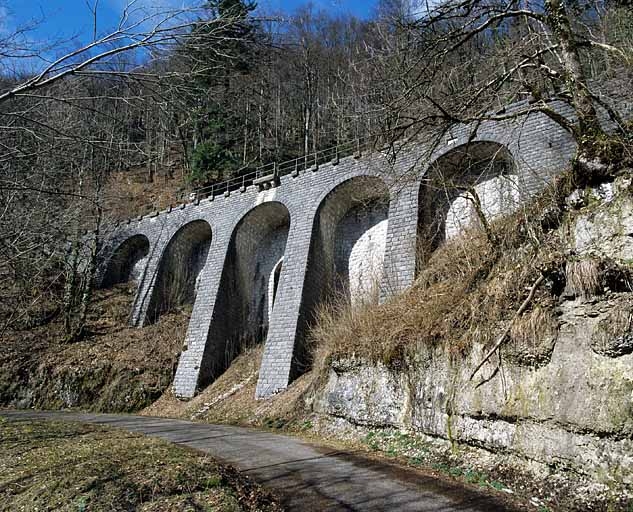

Mur de soutènement à arcades [vue d'ensemble, de trois quarts droite], [1919]. Photographie, s.d. [1919]. Dans : " Ligne de Morez à Saint-Claude. Rapport sur l'exécution des travaux " [...], Bourges : Tardy-Pigelet, 1919, photogr. 27.
