Dossier d’œuvre architecture IA39001153
| Réalisé par
- enquête thématique régionale, la voie ferrée Andelot - La Cluse
- inventaire topographique
murs de soutènement, viaduc de la Culée et tunnel dit souterrain de la Gouille aux Cerfs (voie ferrée Andelot - La Cluse)
Œuvre étudiée
Auteur
Copyright
- (c) Région Bourgogne-Franche-Comté, Inventaire du patrimoine
Dossier non géolocalisé
Localisation
-
Aire d'étude et canton

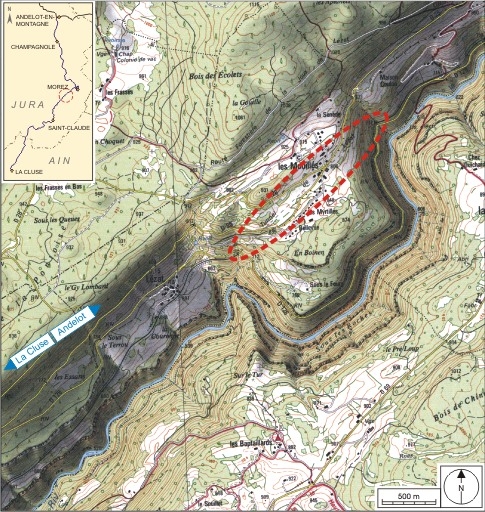

la voie ferrée Andelot - La Cluse - Morez
-
Commune
Lézat
-
Lieu-dit
les Mouillés
-
Adresse
C.D. 126
-
Cadastre
2006 B 62, 287
-
Précisions
oeuvre située en partie sur la commune Tancua
-
Dénominationsmur de soutènement, viaduc, tunnel
-
Précision dénominationpont ferroviaire
-
AppellationsViaduc de la Culée, souterrain de la Gouille aux Cerfs ou de Lézat
-
Dossier dont ce dossier est partie constituante
Prévoyant le passage de la ligne sur la rive droite de la Bienne pour la section Morez - Saint-Claude, le projet approuvé le 4 juin 1903 nécessite le franchissement du promontoire des Mouillés. Il est l'oeuvre de l'ingénieur en chef de la compagnie du PLM (Paris - Lyon - Méditerranée) Paul Séjourné (1851-1939), secondé par les ingénieurs Roussel jusqu'en 1903 puis Peyre de cette date à 1908 (Séjourné dirigera le service de la Construction du PLM à compter du 1er novembre 1909). La décision ministérielle du 6 juillet 1905 valide le creusement d'un tunnel dit souterrain de la Gouille aux Cerfs ou de Lézat, dont la réalisation est estimée à un maximum de 1 998 000 F. L'importance de l'ouvrage fait qu'il constitue à lui seul un lot spécial, adjugé le 8 septembre 1905 aux entrepreneurs Gianotti et Bastin (Basti ?). Les travaux de percement durent du 1er novembre 1905 au 1er juillet 1909 (soit 1304 jours, arrêts défalqués). Ceux du viaduc franchissant le bief de la Culée, côté Andelot-en-Montagne, s'étalent sur 6 mois, de juin à novembre 1911. La construction de ce dernier a fait appel au système des rouleaux successifs (deux dans le cas présent) clavés par tronçon, imaginé par Séjourné.
-
Période(s)
- Principale : 1er quart 20e siècle
-
Dates
- 1911, daté par source, daté par travaux historiques
-
Auteur(s)
-
Auteur :
Séjourné Paulingénieur civil attribution par source, attribution par travaux historiquesSéjourné PaulCliquez pour effectuer une recherche sur cette personne.
Paul Séjourné (1851-1939), ingénieur. Entré au PLM en 1896, il en devient l'ingénieur en chef du service de la Construction le 1er novembre 1909 ; il sera sous-directeur de la compagnie de 1918 à son départ en retraite, en 1926
-
Auteur :
Rousselingénieur civil (incertitude), attribution par source, attribution par travaux historiquesRousselCliquez pour effectuer une recherche sur cette personne.
Roussel, ingénieur civil. 19e-20e siècles.
-
Auteur :
Peyreingénieur civil (incertitude), attribution par source, attribution par travaux historiquesPeyreCliquez pour effectuer une recherche sur cette personne.
Peyre, ingénieur civil. XIXe-XXe siècles.
- Auteur : entrepreneur attribution par source, attribution par travaux historiques
- Auteur : entrepreneur attribution par source, attribution par travaux historiques
-
Auteur :

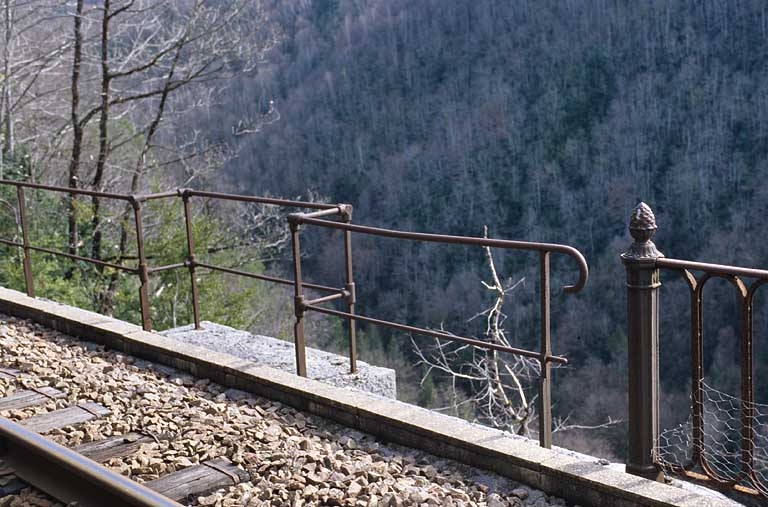

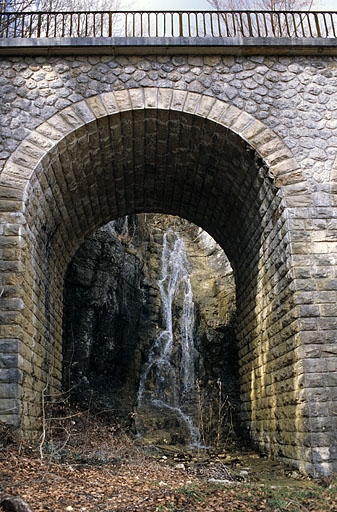

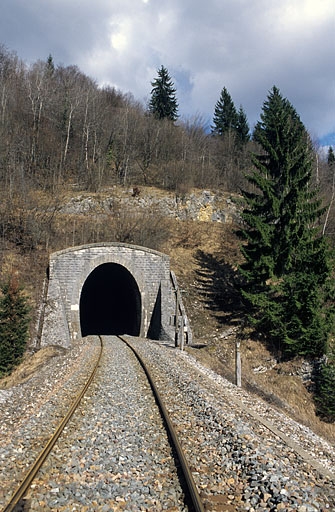

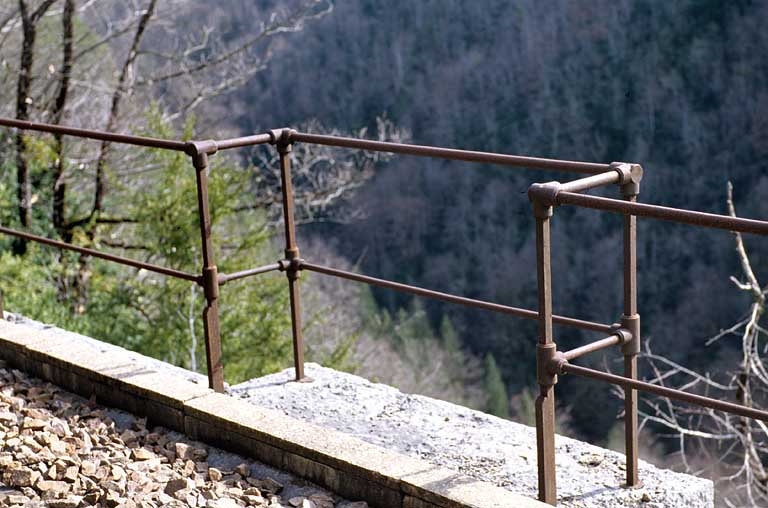

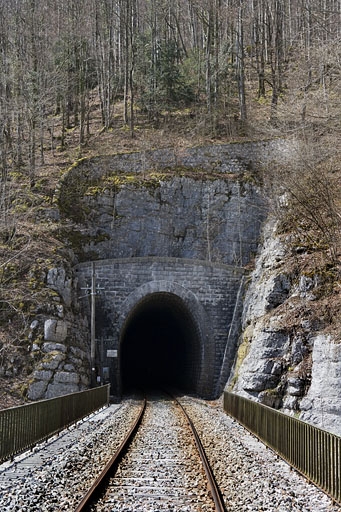

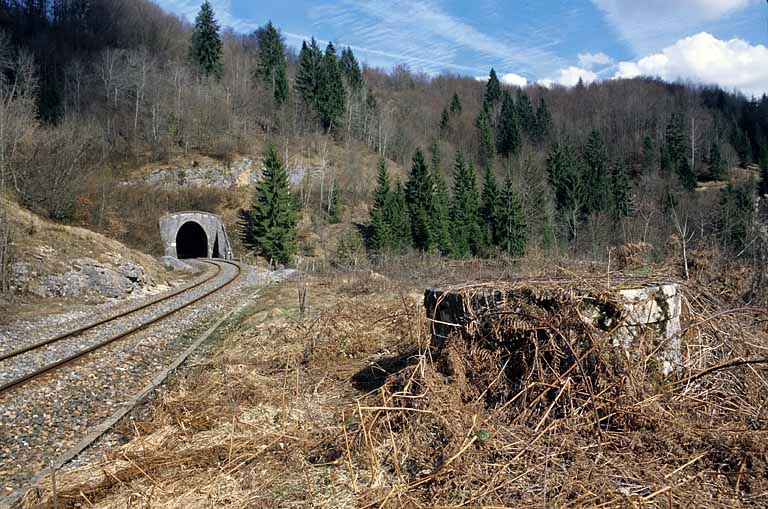

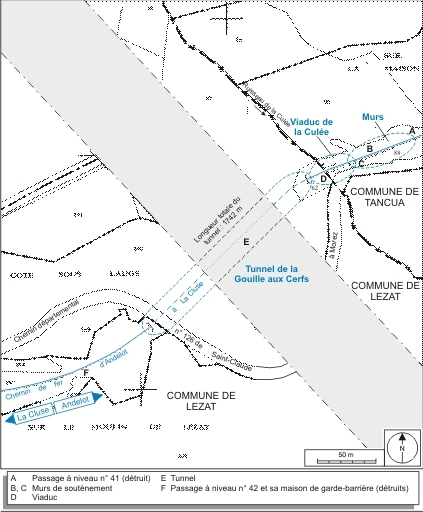

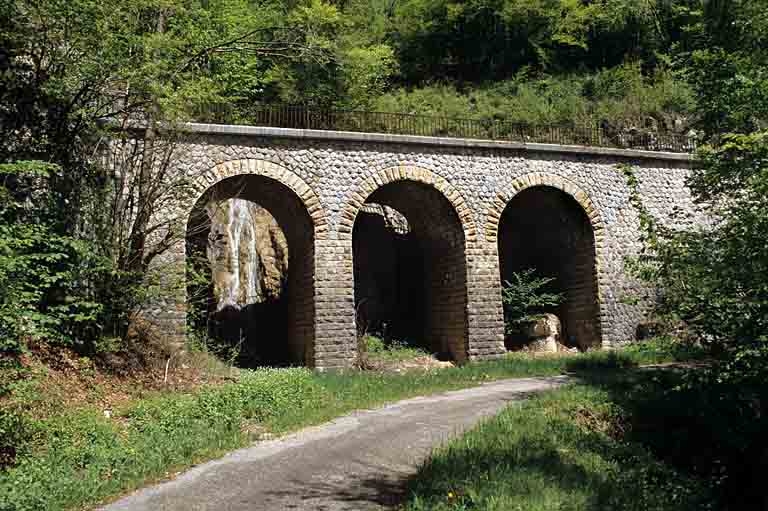

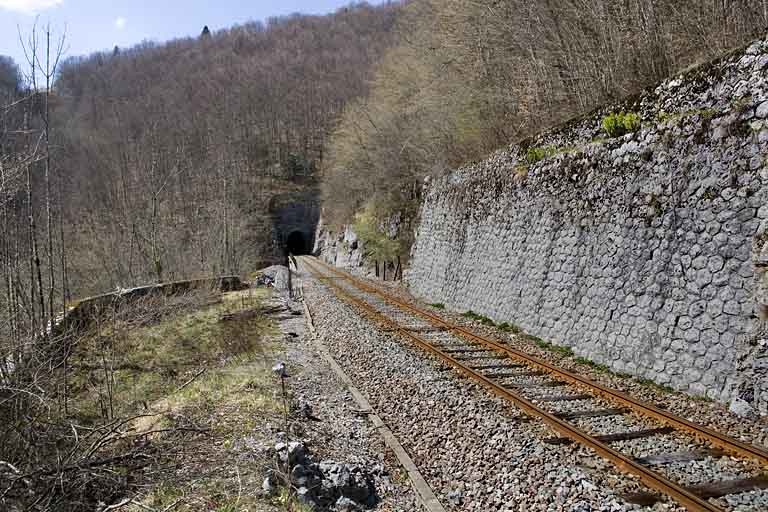

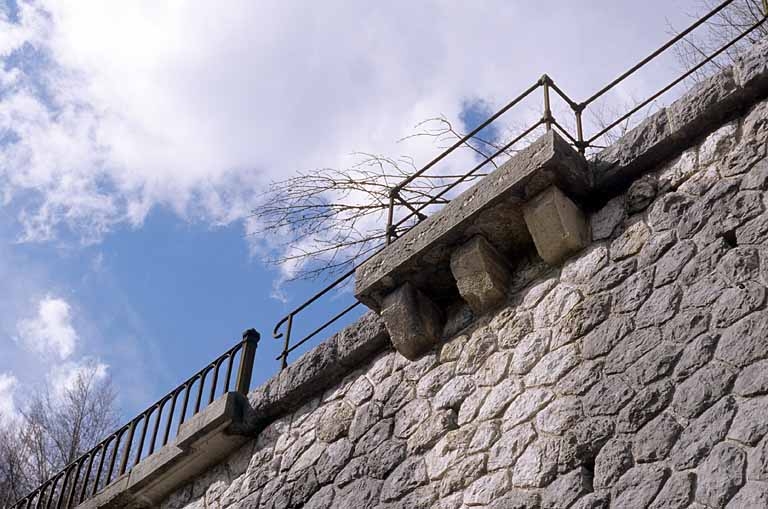

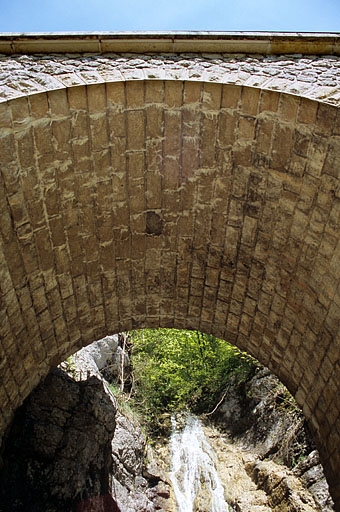

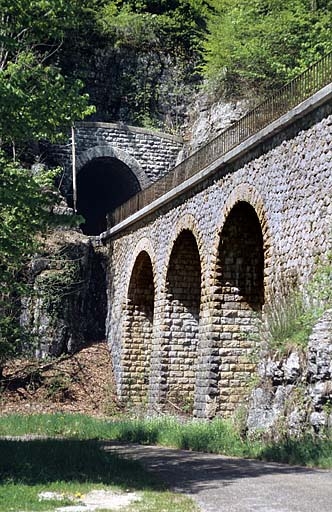

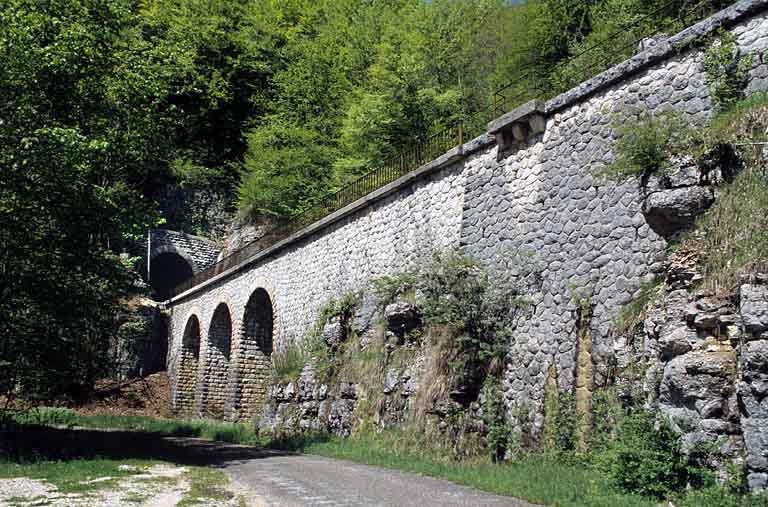

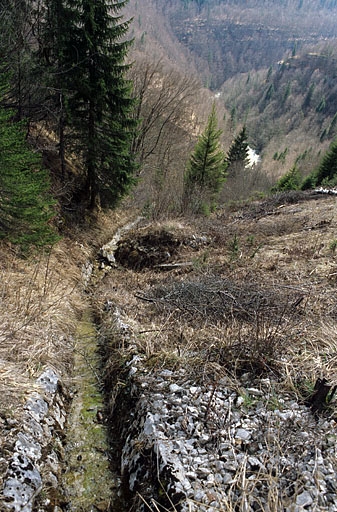

Les ouvrages se composent de deux murs de soutènement, l'un de 17 m (du PK 055.529 au PK 055.546) à droite de la voie (côté montagne) et l'autre de 35 m (PK 055.530 - 055.565) à gauche d'elle et la soutenant, du viaduc dit de la Culée (PK 055.582) puis du tunnel, long de 1742 m (PK 055.611 - 057.353). Ils sont réalisés en moellon et pierre de taille calcaires, provenant des carrières locales (telle celle de la commune de Château-des-Prés) et de celles de Villebois (Ain), avec appareil à bossages rustiques et appareil polygonal (formé de blocs généralement hexagonaux). Ils sont implantés sur les communes de Tancua (murs et viaduc jusqu'au PK 055.583) et de Lézat (viaduc et tunnel), suivant un tracé d'abord en courbe à droite (avec un rayon de courbure de 500 m), qui se poursuit dans le tunnel en ligne droite sur 1327 m puis par une courbe à gauche (rayon de 2000 m). La pente (descendante) est de 6 mm / m sur le viaduc et dans le tunnel. Le viaduc a une longueur totale de 22, 20 m, une largeur de 4, 63 m entre parapets et une hauteur maximale de 12, 12 m. Il comporte trois arches de 5 m d'ouverture, voûtées en plein-cintre. De section ovoïde, le tunnel a 6, 60 m de haut depuis la plate-forme (dont 0, 60 m de ballast et voie) pour une largeur maximale de 5 m. Voûté d'un berceau plein-cintre (légèrement surhaussé), il est entièrement revêtu de maçonnerie. Ses extrémités s'inscrivent dans un mur de tête (au sommet en arc de cercle), appareillé à bossages rustiques, prolongé par des ailes talutées à appareil polygonal. Les deux types de garde-corps métalliques habituels sont présents : ceux du viaduc associent motifs ovales barlongs juxtaposés, s'achevant à chaque extrémité par un potelet octogonal en fonte surmonté d'une pomme de pin ; ceux des murs sont de simples supports verticaux en fer forgé plat, percés pour laisser passage à une barre cylindrique horizontale, une seconde barre du même type servant d'appui.
-
Murs
- calcaire
- métal
- bossage
- moellon
- pierre de taille
-
Couvrements
- voûte en berceau plein-cintre
-
Typologiespont en arc
-
Statut de la propriétépropriété d'un établissement public de l'Etat
-
Intérêt de l'œuvreà signaler
Sur la ligne Andelot-en-Montagne - La Cluse, le tunnel de la Gouille aux Cerfs est un ouvrage exceptionnel par sa longueur.
- (c) Région Bourgogne-Franche-Comté, Inventaire du patrimoine
- SCAN 25 (c) IGN - 2008, Licence n° 2008CISE29-68
- (c) Région Bourgogne-Franche-Comté, Inventaire du patrimoine
- (c) Région Bourgogne-Franche-Comté, Inventaire du patrimoine
- (c) SNCF
- (c) Région Bourgogne-Franche-Comté, Inventaire du patrimoine
- (c) SNCF
- (c) Région Bourgogne-Franche-Comté, Inventaire du patrimoine
- (c) Archives communales, Saint-Claude
- (c) Région Bourgogne-Franche-Comté, Inventaire du patrimoine
- (c) Région Bourgogne-Franche-Comté, Inventaire du patrimoine
- (c) SNCF
- (c) Région Bourgogne-Franche-Comté, Inventaire du patrimoine
- (c) SNCF
- (c) Région Bourgogne-Franche-Comté, Inventaire du patrimoine
- (c) Région Bourgogne-Franche-Comté, Inventaire du patrimoine
- (c) Région Bourgogne-Franche-Comté, Inventaire du patrimoine
- (c) Région Bourgogne-Franche-Comté, Inventaire du patrimoine
- (c) Région Bourgogne-Franche-Comté, Inventaire du patrimoine
- (c) Région Bourgogne-Franche-Comté, Inventaire du patrimoine
- (c) Région Bourgogne-Franche-Comté, Inventaire du patrimoine
- (c) Région Bourgogne-Franche-Comté, Inventaire du patrimoine
- (c) Région Bourgogne-Franche-Comté, Inventaire du patrimoine
- (c) Région Bourgogne-Franche-Comté, Inventaire du patrimoine
- (c) Région Bourgogne-Franche-Comté, Inventaire du patrimoine
- (c) Région Bourgogne-Franche-Comté, Inventaire du patrimoine
- (c) Région Bourgogne-Franche-Comté, Inventaire du patrimoine
- (c) Région Bourgogne-Franche-Comté, Inventaire du patrimoine
Documents figurés
-
Archives de la SNCF, Saint-Claude

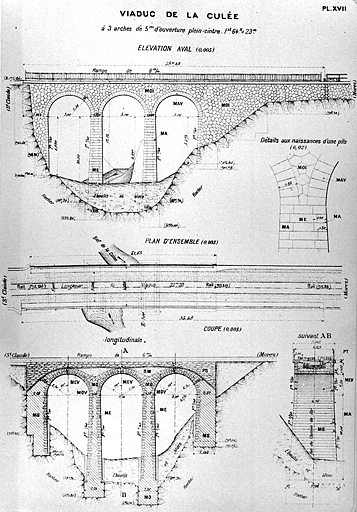

Viaduc de la Culée à 3 arches de 5 m d'ouverture plein-cintre. Plan d'ensemble, Elévation aval [et] Coupe, [1919]. Dessin imprimé, s.d. [1919], échelle 1:200. Dans : " Ligne de Morez à Saint-Claude. Rapport sur l'exécution des travaux " [...], Bourges : Tardy-Pigelet, 1919, pl. XVII.
-
Collection particulière

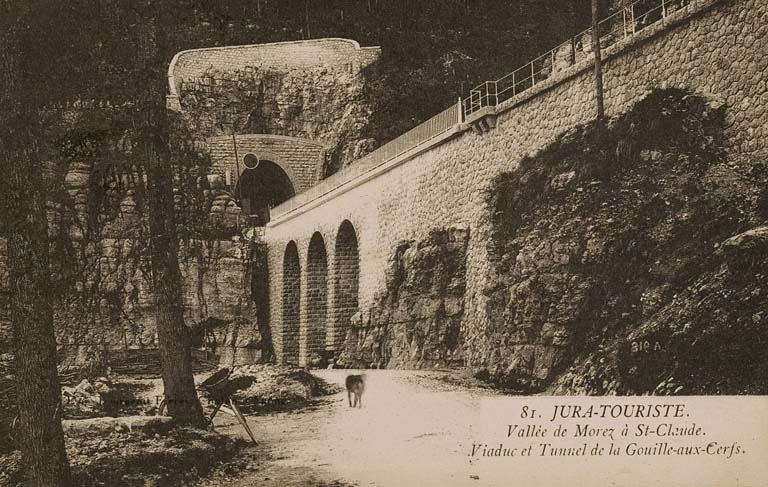

Vallée de Morez à St-Claude. Viaduc et Tunnel de la Gouille-aux-Cerfs, entre 1912 et 1924. Porte la date (tampon) : 26 septembre 1924. Carte postale, [1er quart 20e siècle, entre 1912 et 1924], Bourgeois Frères impr. à Chalon-sur-Saône.
-
Archives municipales, Saint-Claude : AVSC 75-132 / A. T01 - B7

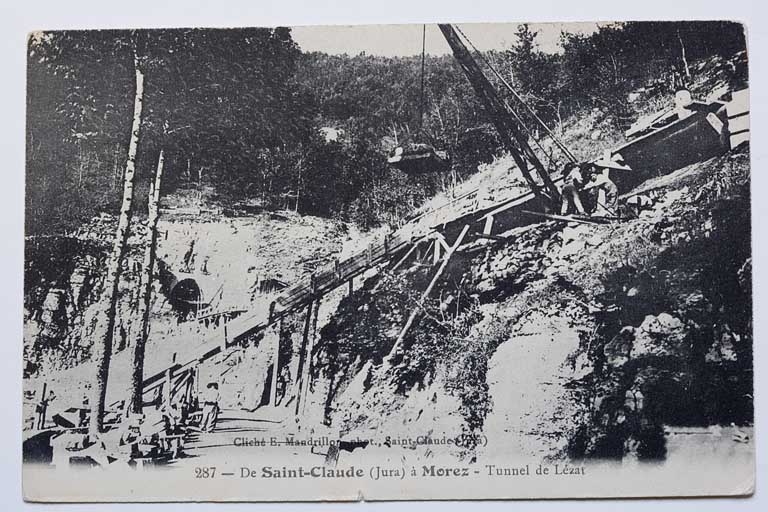

De Saint-Claude (Jura) à Morez - Tunnel de Lézat [chantier est (côté Andelot-en-Montagne)], 1905-1910. Carte postale, s.d. [1905-1910] par Mandrillon, E. (photographe)
-
Archives de la SNCF, Saint-Claude

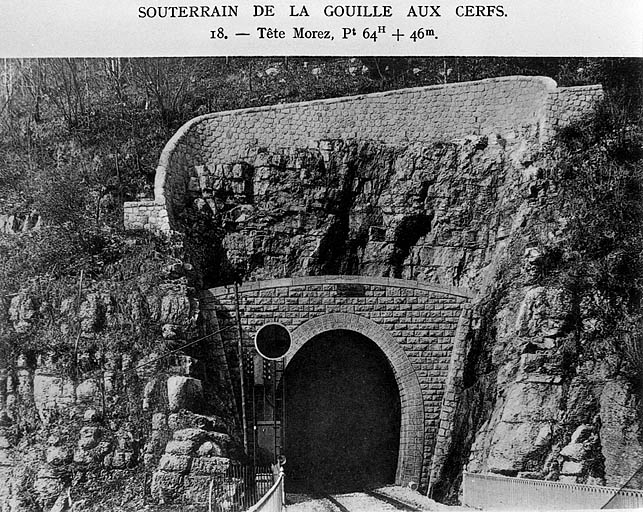

Souterrain de la Gouille aux Cerfs. Tête Morez, [1919]. Photographie, s.d. [1919]. Dans : " Ligne de Morez à Saint-Claude. Rapport sur l'exécution des travaux " [...], Bourges : Tardy-Pigelet, 1919, photogr. 18.
-
Archives de la SNCF, Saint-Claude

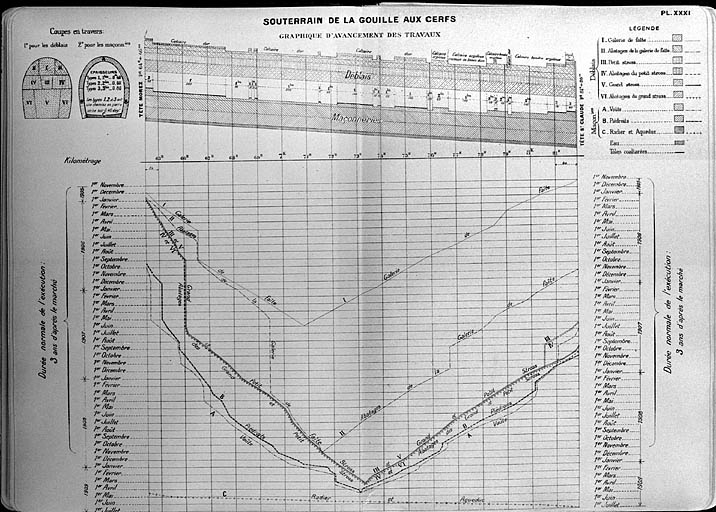

Souterrain de la Gouille aux Cerfs. Graphique d'avancement des travaux, [1919]. Dessin imprimé, s.d. [1919]. Dans : " Ligne de Morez à Saint-Claude. Rapport sur l'exécution des travaux " [...], Bourges : Tardy-Pigelet, 1919, pl. XXXI.
-
Archives de la SNCF, Saint-Claude

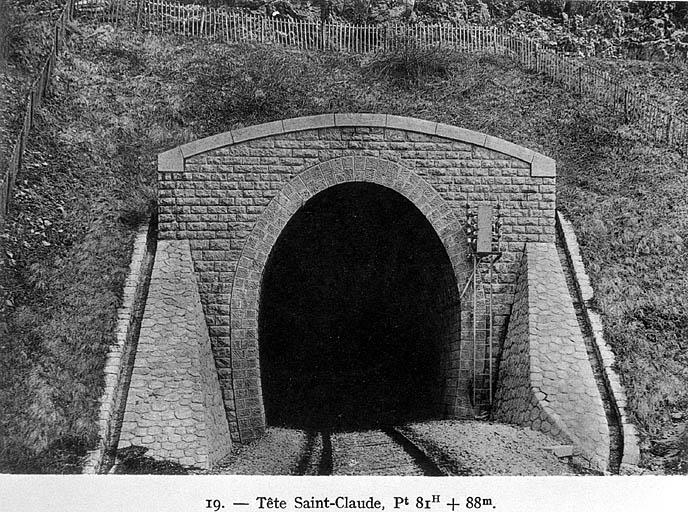

Souterrain de la Gouille aux Cerfs. Tête Saint-Claude, [1919]. Photographie, s.d. [1919]. Dans : " Ligne de Morez à Saint-Claude. Rapport sur l'exécution des travaux " [...], Bourges : Tardy-Pigelet, 1919, photogr. 19.
Date(s) d'enquête :
2004;
Date(s) de rédaction :
2006
