Dossier non géolocalisé
-
Aire d'étude et canton
la voie ferrée Andelot - La Cluse - Morez
-
Commune
Morbier
-
Lieu-dit
la Doye Gabet
-

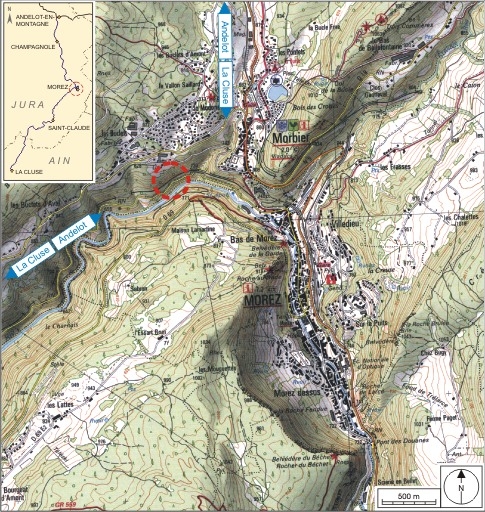

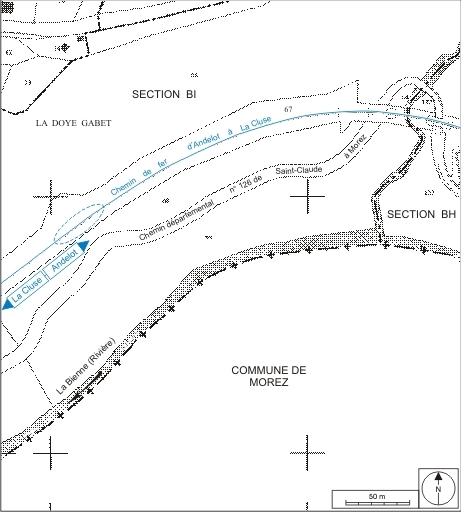

Cadastre
2006
BI
67
-
Dénominationsmur de soutènement
-
Précision dénominationmur de soutènement à arcades
-
Dossier dont ce dossier est partie constituante
-
Parties constituantes non étudiéesaqueduc
Premier mur à arcades de la section Morez - Saint-Claude, ce mur de soutènement est construit entre le 21 février 1908, date de l'adjudication à l'entrepreneur Alphonse Trunel (de Château-des-Prés) du premier lot d'infrastructure, et le 20 juillet 1912, date de reconnaissance des travaux. La réalisation dans la vallée de la Bienne du projet des ingénieurs de la compagnie du PLM (Paris - Lyon - Méditerranée), dirigés par l'ingénieur en chef Paul Séjourné, a été approuvé par le ministre des Travaux publics le 4 juin 1903 mais nécessite la construction de nombreux murs de soutènement, totalisant une longueur cumulée de 4783 m (sur 24 km pour la section elle-même).
-
Période(s)
- Principale : 1er quart 20e siècle
-
Dates
- 1912, daté par source, daté par travaux historiques
-
Auteur(s)
-
Auteur :
Trunel Alphonseentrepreneur attribution par source, attribution par travaux historiquesTrunel Alphonse
Alphonse Trunel, entrepreneur à Château-des-Prés (Jura). XIXe-XXe siècles.
-
Auteur :

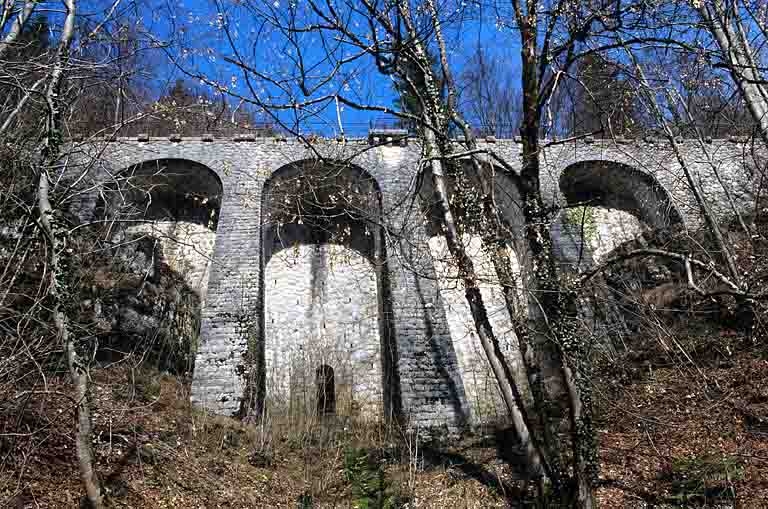

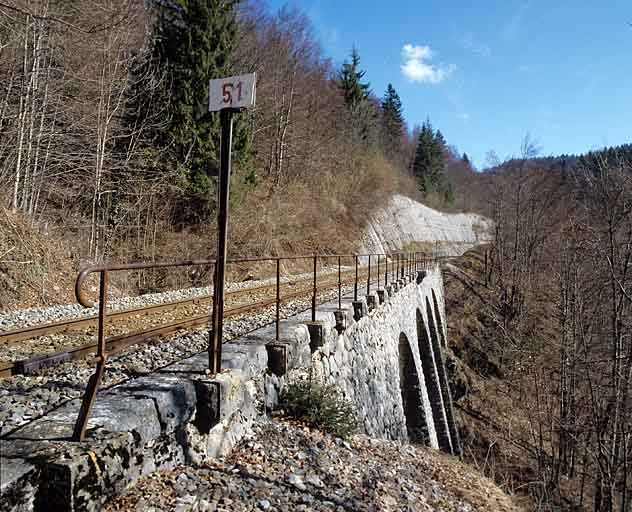

Etabli en contrebas (à gauche) de la voie pour racheter un dénivelé de 14 m, le mur est long de 62 m (du PK 050.948 au PK 051.010). Il est structuré par quatre arcades voûtées en berceau plein-cintre. La troisième du côté La Cluse est percée à sa base (au PK 050.982) par un aqueduc voûté de 70 cm d'ouverture (et 1, 20 m de hauteur libre), l'un des 51 de ce type passant sous la voie entre Morez et Saint-Claude. L'ouvrage est en moellon et pierre de taille calcaires, avec appareil à bossages rustiques pour l'élévation des piles et les voûtes, et appareil polygonal (formé de blocs généralement hexagonaux) pour le reste. La pile centrale est sommée par un refuge. Le garde-corps métallique côté vallée (sud-est) est formé de supports verticaux en fer forgé plat, percés pour laisser passage à une barre cylindrique horizontale, une seconde barre du même type servant d'appui. A cet endroit, la voie s'inscrit dans une courbe à gauche peu marquée (500 m de rayon de courbure), avec une déclivité de 4 mm / m.
-
Murs
- calcaire moellon
- métal
- moellon
- calcaire pierre de taille bossage
-
Couvrements
- voûte en berceau plein-cintre
-
Statut de la propriétépropriété d'un établissement public de l'Etat
