  • enquête thématique régionale, la voie ferrée Andelot - La Cluse
mur de soutènement à arcades (voie ferrée Andelot - La Cluse)
Œuvre étudiée
Auteur
Copyright
  • (c) Région Bourgogne-Franche-Comté, Inventaire du patrimoine

Dossier non géolocalisé

Localisation

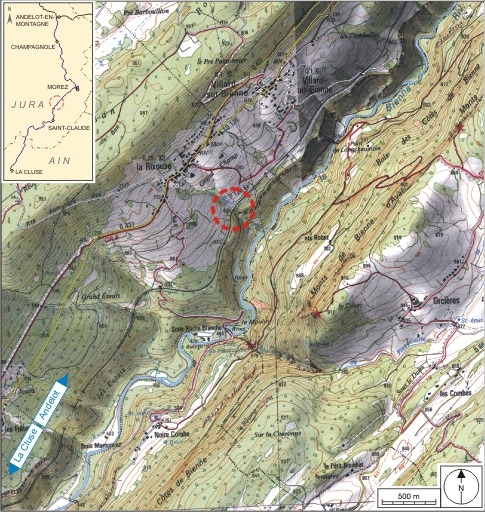

  • Aire d'étude et canton la voie ferrée Andelot - La Cluse - Saint-Claude
  • Hydrographies bief du Château
  • Commune La Rixouse
  • Lieu-dit au Bief du Château

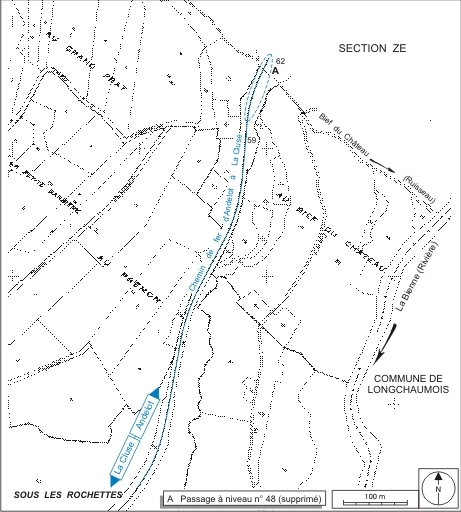

  • Cadastre 2006 ZE 62, ZH 59
  • Dénominations
    mur de soutènement
  • Précision dénomination
    mur de soutènement à arcades
  • Dossier dont ce dossier est partie constituante
  • Parties constituantes non étudiées
    aqueduc

Ce mur de soutènement, à arcades, est construit entre le 21 février 1908, date de l'adjudication à l'entrepreneur François Mercier du troisième lot d'infrastructure de la section Morez - Saint-Claude, suivant un projet de l'ingénieur en chef de la compagnie du PLM (Paris - Lyon - Méditerranée) Paul Séjourné, et le 20 juillet 1912, date de reconnaissance des travaux.

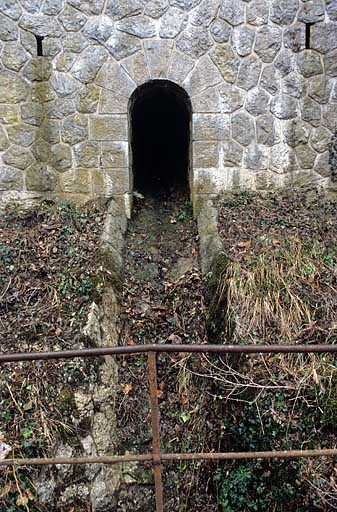

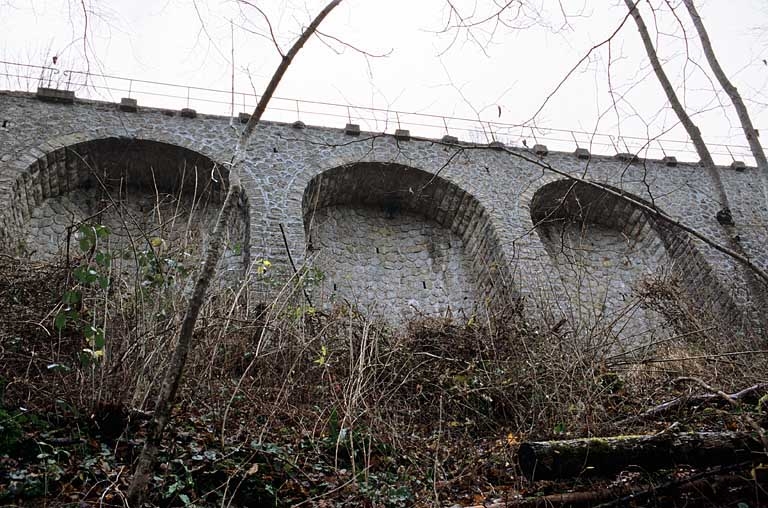

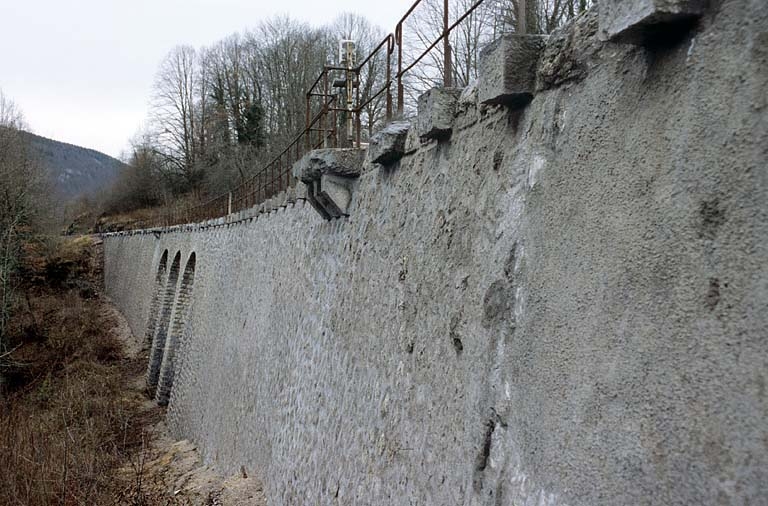

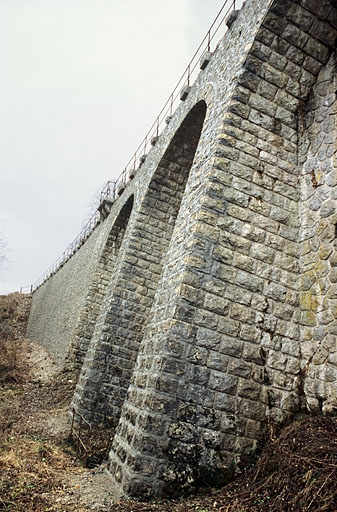

Le mur de soutènement, à gauche de la voie, mesure 116 m de long (du PK 063.145 au PK 063.261). Haut de 12 m, il s'inscrit dans une courbe à gauche (avec un rayon de courbure de 242 m) et en pente descendante (18 mm / m). Il est bâti en moellon calcaire, avec appareil à bossages rustiques et appareil polygonal (formé de blocs généralement hexagonaux). Taluté, il est franchi par deux aqueducs voûtés. Le premier (PK 063.153), dit " ponceau d'un mètre " et de ce fait classé par la SNCF comme pont, laisse passage au bief du Château et présente une hauteur libre de 1, 25 m ; le second (PK 063.213), de 70 cm d'ouverture pour une hauteur libre de 1, 30 m, est ménagé au centre d'un groupe de trois arcades juxtaposées. Le garde-corps est formé de supports verticaux en fer forgé plat, percés pour laisser passage à une barre cylindrique horizontale, une seconde barre du même type servant d'appui.

  • Murs
    • calcaire moellon bossage
    • métal
  • Couvrements
    • voûte en berceau plein-cintre
  • Statut de la propriété
    propriété d'un établissement public de l'Etat
Date(s) d'enquête : 2004; Date(s) de rédaction : 2006
