Dossier d’œuvre architecture IA39001164
| Réalisé par
- enquête thématique régionale, la voie ferrée Andelot - La Cluse
viaduc de la Grande Roche et tunnels dit souterrains du Crapaud et du Champ de Bienne (voie ferrée Andelot - La Cluse)
Œuvre étudiée
Auteur
Copyright
- (c) Région Bourgogne-Franche-Comté, Inventaire du patrimoine
Dossier non géolocalisé
Localisation
-
Aire d'étude et canton

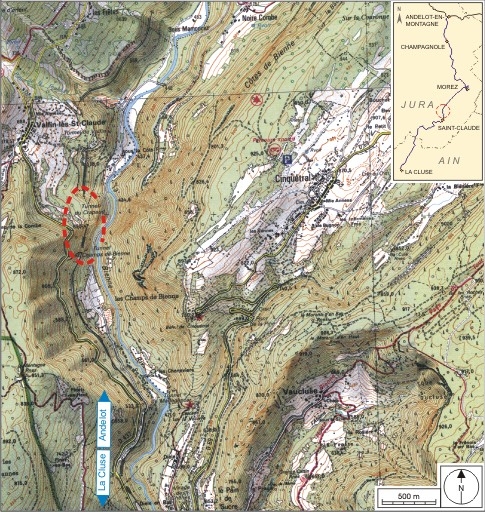

la voie ferrée Andelot - La Cluse - Saint-Claude
-
Commune
Saint-Claude
-
Lieu-dit
sous la Roche
-
Cadastre
2006 541 ZC 91, 125, 129
-
Dénominationstunnel, viaduc
-
Précision dénominationpont ferroviaire
-
Appellationssouterrain du Crapaud, viaduc de la grande Roche, souterrain du Champ de Bienne
-
Dossier dont ce dossier est partie constituante
-

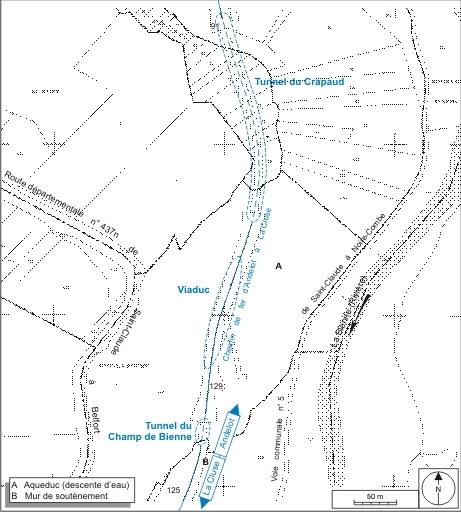

Parties constituantes non étudiéesaqueduc, mur de soutènement

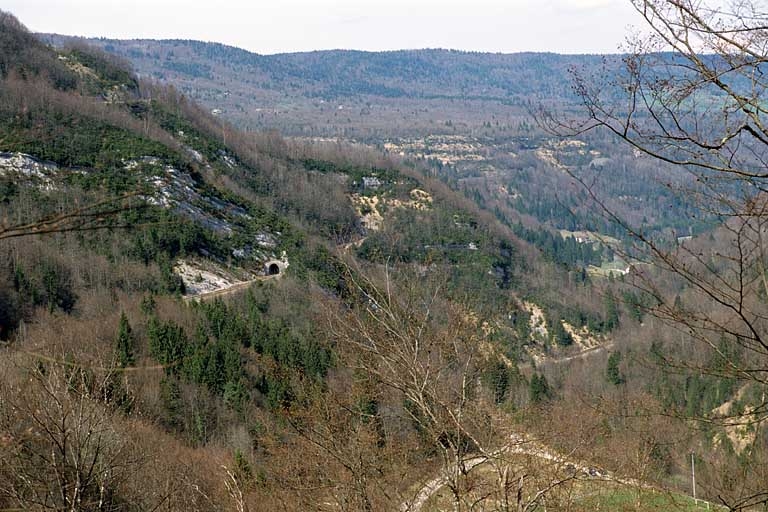

Le projet des ingénieurs du PLM (Paris - Lyon - Méditerranée) Roussel puis Peyre, dirigés par l'ingénieur en chef Paul Séjourné, est validé par le ministre des Travaux publics le 4 juin 1903. Il prévoit entre Morez et Saint-Claude le passage de la voie ferrée à mi-pente sur la rive droite de la vallée de la Bienne. Ce tracé nécessite en certains endroits, notamment sur l'ancienne commune de Valfin-lès-Saint-Claude (actuellement commune de Saint-Claude), un grand nombre d'ouvrages d'art du fait d'un relief tourmenté et abrupt. Ainsi s'enchaînent sur 550 m le tunnel du Crapaud, le viaduc de la Grande Roche et le tunnel du Champ de Bienne, édifiés par les entrepreneurs François Mercier et Lafont, adjudicataires le 21 février 1908 du quatrième lot d'infrastructure de la section Morez - Saint-Claude, dit lot de Valfin. Le premier ouvrage est creusé du 3 juillet 1909 au 15 juillet 1911 (soit sur 742 jours, arrêts défalqués), le deuxième bâti de juillet 1910 à mai 1911et le troisième du 25 mai 1909 au 28 novembre 1911 (833 jours). Le viaduc est, comme les autres de cette section, érigé suivant le système des rouleaux successifs (deux ici) clavés par tronçon, vulgarisé par Séjourné (1851-1939). Le tunnel du Champ de Bienne est creusé à la dynamite par deux équipes de six hommes, qui se relaient de 6 heures à 18 heures puis de 18 heures à 6 heures. Ouverte à l'exploitation le 10 août 1912, la section est inaugurée le 13 octobre suivant.
-
Période(s)
- Principale : 1er quart 20e siècle
-
Dates
- 1911, daté par source, daté par travaux historiques
-
Auteur(s)
-
Auteur :
Séjourné Paulingénieur civil attribution par source, attribution par travaux historiquesSéjourné PaulCliquez pour effectuer une recherche sur cette personne.
Paul Séjourné (1851-1939), ingénieur. Entré au PLM en 1896, il en devient l'ingénieur en chef du service de la Construction le 1er novembre 1909 ; il sera sous-directeur de la compagnie de 1918 à son départ en retraite, en 1926
-
Auteur :
Rousselingénieur civil (incertitude), attribution par source, attribution par travaux historiquesRousselCliquez pour effectuer une recherche sur cette personne.
Roussel, ingénieur civil. 19e-20e siècles.
-
Auteur :
Peyreingénieur civil (incertitude), attribution par source, attribution par travaux historiquesPeyreCliquez pour effectuer une recherche sur cette personne.
Peyre, ingénieur civil. XIXe-XXe siècles.
-
Auteur :
Mercier Françoisentrepreneur attribution par source, attribution par travaux historiquesMercier FrançoisCliquez pour effectuer une recherche sur cette personne.
François Mercier, entrepreneur. XIXe-XXe siècles.
-
Auteur :
Lafontentrepreneur attribution par source, attribution par travaux historiquesLafontCliquez pour effectuer une recherche sur cette personne.
Entrepreneur Lafont. XIXe-XXe siècles.
-
Auteur :

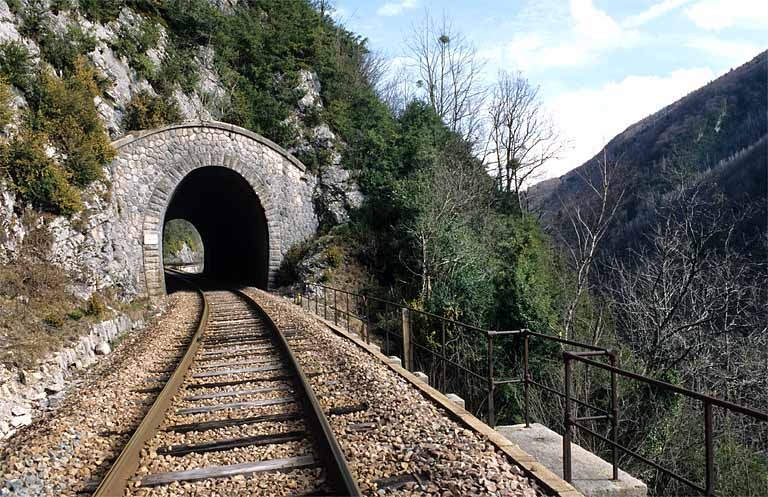

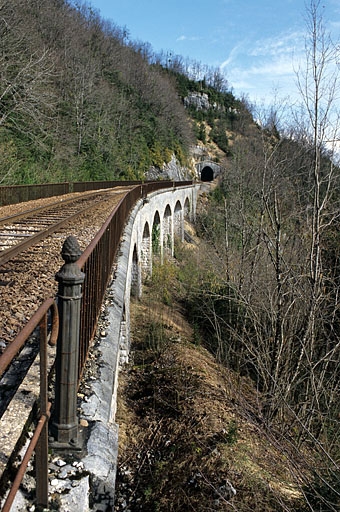

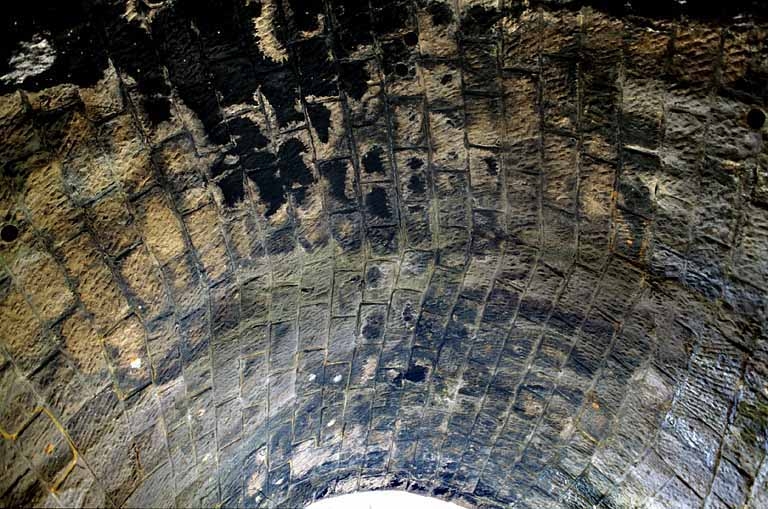

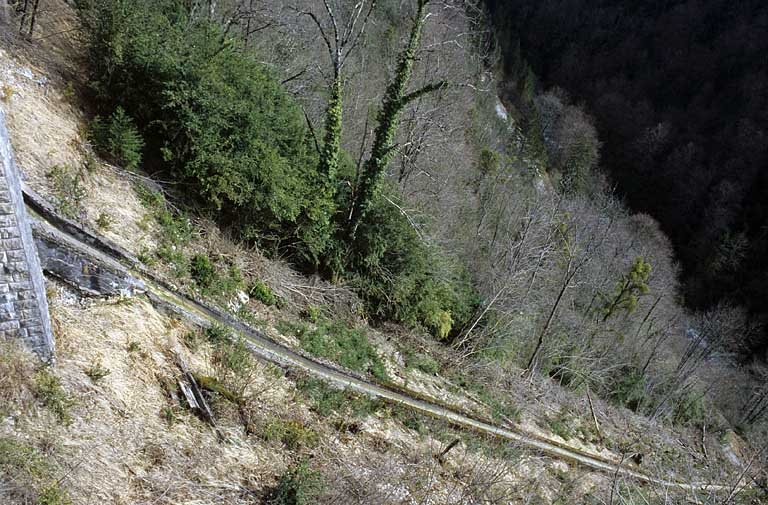

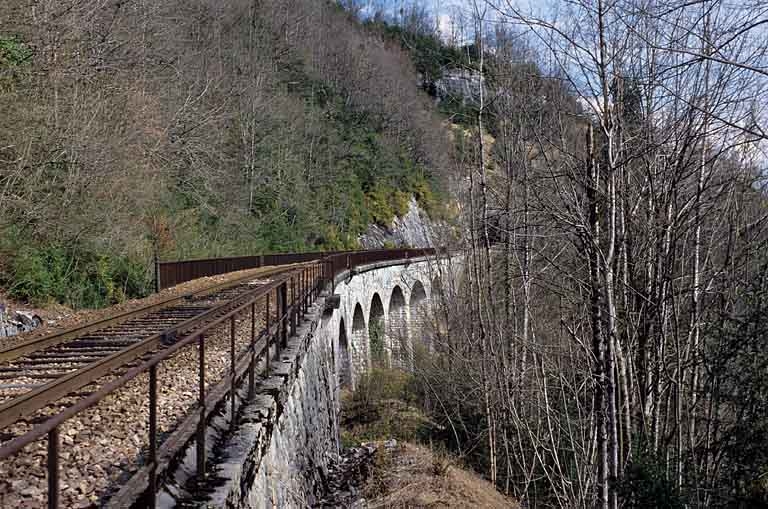

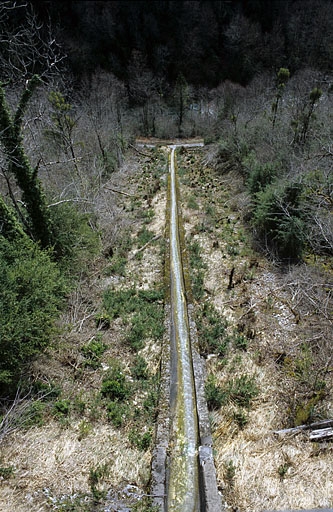

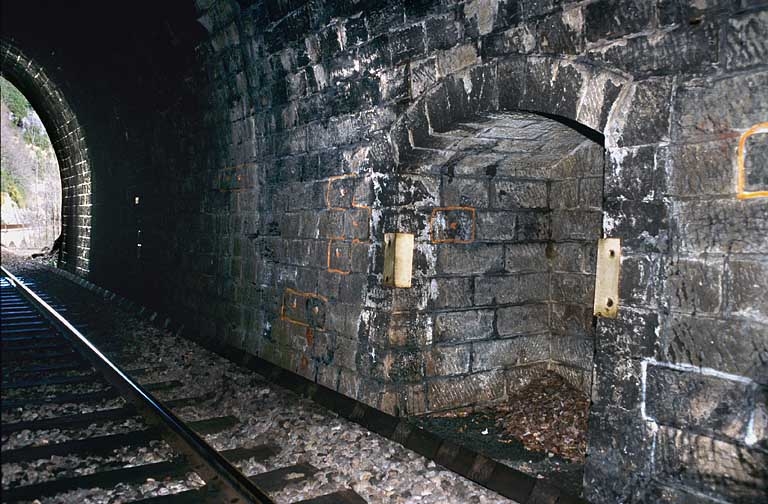

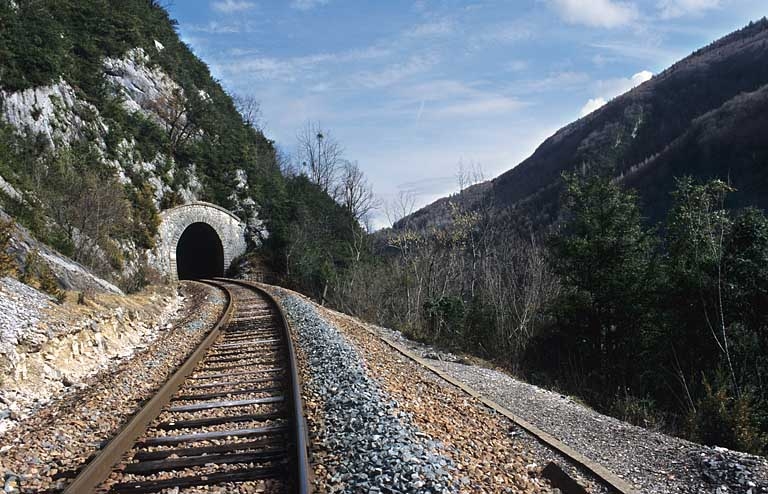

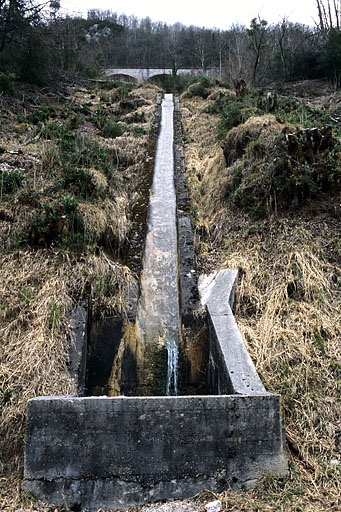

Les trois ouvrages se succèdent sur un tronçon de voie alignant courbes et contre-courbes, d'un rayon de courbure proche de 250 m, le tout avec une pente (descendante) variant de 13 à 22, 5 mm / m. Le tunnel du Crapaud est long de 246 m (PK 068.065 - 068.311), celui du Champ de Bienne de 39 m (PK 068.540 - 068.579). Mesurant 6, 60 m de haut depuis la plate-forme (dont 0, 60 m de ballast et voie) pour une largeur maximale de 5 m, ils sont de section ovoïde, voûtés d'un berceau plein-cintre (légèrement surhaussé) et entièrement revêtus de maçonnerie. Leurs extrémités s'inscrivent chacune dans un mur de tête (au sommet en arc de cercle), dont l'ouverture est soulignée par un bossages rustiques. Pour le premier, la tête côté La Cluse est de plus munie de deux murs en aile talutés et surmontée par un muret de protection. Le second se poursuit côté La Cluse par un mur de soutènement à gauche de la voie, long de 36 m (PK 068.586 - 068.622). Le viaduc (au PK 068.439) a une longueur de 91, 40 m pour une largeur entre parapets de 4, 68 m. D'une hauteur maximale de 11, 45 m, il compte sept arches de 10 m d'ouverture, voûtées en berceau segmentaire. Une grande descente d'eau maçonnée prend place sous sa première arche côté Andelot-en-Montagne et aboutit au fond de la vallée, passant sous la voie communale n° 5 de Saint-Claude à Noire Combe. Les garde-corps métalliques associent motifs ovales barlongs juxtaposés et s'achèvent à chaque extrémité par un potelet octogonal en fonte surmonté d'une pomme de pin ; ceux des culées sont de simples supports verticaux en fer forgé plat, percés pour laisser passage à une barre cylindrique horizontale, une seconde barre du même type servant d'appui. Ces ouvrages sont construits en moellon calcaire, provenant des carrières locales et de celles de Villebois (Ain), et pierre de taille (de Villebois), avec appareil à bossages rustiques ou appareil polygonal.
-
Murs
- calcaire moellon
- bossage
- calcaire pierre de taille
- métal
-
Couvrements
- voûte en berceau plein-cintre
- voûte en berceau segmentaire
-
Typologiespont en arc
-
Statut de la propriétépropriété d'un établissement public de l'Etat
- (c) Région Bourgogne-Franche-Comté, Inventaire du patrimoine
- SCAN 25 (c) IGN - 2008, Licence n° 2008CISE29-68
- (c) Région Bourgogne-Franche-Comté, Inventaire du patrimoine
- (c) Région Bourgogne-Franche-Comté, Inventaire du patrimoine
- (c) SNCF
- (c) Région Bourgogne-Franche-Comté, Inventaire du patrimoine
- (c) SNCF
- (c) Région Bourgogne-Franche-Comté, Inventaire du patrimoine
- (c) SNCF
- (c) Région Bourgogne-Franche-Comté, Inventaire du patrimoine
- (c) Région Bourgogne-Franche-Comté, Inventaire du patrimoine
- (c) Région Bourgogne-Franche-Comté, Inventaire du patrimoine
- (c) Région Bourgogne-Franche-Comté, Inventaire du patrimoine
- (c) Région Bourgogne-Franche-Comté, Inventaire du patrimoine
- (c) Région Bourgogne-Franche-Comté, Inventaire du patrimoine
- (c) Région Bourgogne-Franche-Comté, Inventaire du patrimoine
- (c) Région Bourgogne-Franche-Comté, Inventaire du patrimoine
- (c) Région Bourgogne-Franche-Comté, Inventaire du patrimoine
- (c) Région Bourgogne-Franche-Comté, Inventaire du patrimoine
Documents figurés
-
Archives de la SNCF, Saint-Claude

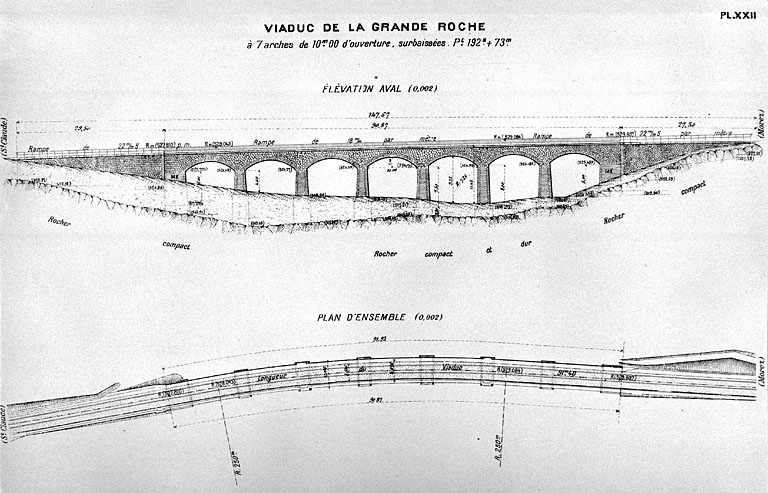

Viaduc de la grande Roche à 7 arches de 10,00 m d'ouverture, surbaissées. Plan d'ensemble [et] Elévation aval, [1919]. Dessin imprimé, s.d. [1919], échelle 1:500. Dans : " Ligne de Morez à Saint-Claude. Rapport sur l'exécution des travaux " [...], Bourges : Tardy-Pigelet, 1919, pl. XXII.
-
Archives de la SNCF, Saint-Claude

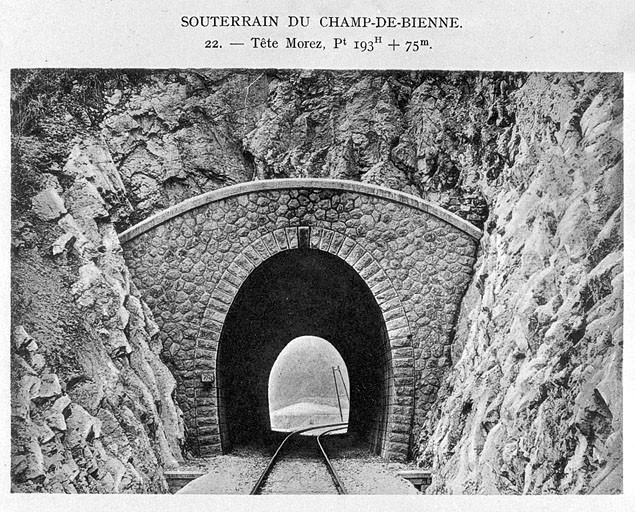

Souterrain du Champ-de-Bienne. Tête Morez, [1919]. Photographie, s.d. [1919]. Dans : " Ligne de Morez à Saint-Claude. Rapport sur l'exécution des travaux " [...], Bourges : Tardy-Pigelet, 1919, photogr. 22.
-
Archives de la SNCF, Saint-Claude

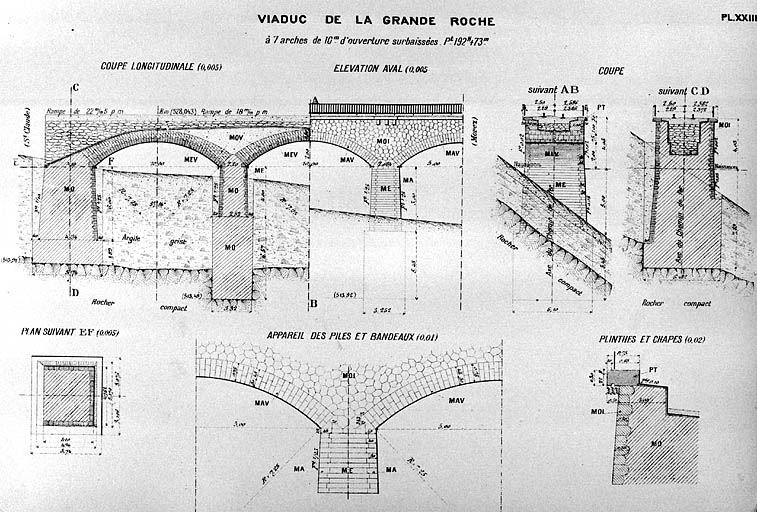

Viaduc de la Grande Roche [... Elévations et coupes], [1919]. Dessin imprimé, s.d. [1919], échelles diverses. Dans : " Ligne de Morez à Saint-Claude. Rapport sur l'exécution des travaux " [...], Bourges : Tardy-Pigelet, 1919, pl. XXIII.
Date(s) d'enquête :
2004;
Date(s) de rédaction :
2006
(c) Région Bourgogne-Franche-Comté, Inventaire du patrimoine
Poupard Laurent
Cliquez pour effectuer une recherche sur cette personne.
Poupard Laurent
Poupard, Laurent. Chercheur au service Inventaire et Patrimoine de la Région Bourgogne-Franche-Comté, 1987-
