Yves Sancey, photographe. Direction régionale des Affaires culturelles de Franche-Comté puis Région Bourgogne-Franche-Comté, Service Inventaire et Patrimoine. 1973-2013
- enquête thématique régionale, la voie ferrée Andelot - La Cluse
- (c) Région Bourgogne-Franche-Comté, Inventaire du patrimoine
Dossier non géolocalisé
-
Aire d'étude et canton
a voie ferrée Andelot - La Cluse - Saint-Claude
-
Commune
Lavans-lès-Saint-Claude
-
Lieu-dit
Lizon
-
Adresse
28 quartier de Lizon
-
Cadastre
2006 AR 178, 189 à 191
-
Précisions
-
Dénominationsgare
-
AppellationsGare de Lavans - Saint-Lupicin
-
Destinationsmaison
-
Dossier dont ce dossier est partie constituante
-
Parties constituantes non étudiéesbureau, logement, entrepôt commercial, quai, puits, immeuble
Le 28 mai 1886, le ministre des Travaux publics valide le projet des stations entre Saint-Claude et Dortan. Il approuve la composition de celle de Lavans-lès-Saint-Claude, proposée de concert par les ingénieurs de la compagnie du PLM (Paris - Lyon - Méditerranée) et ceux des Ponts et Chaussées (Toussaint et Picquenot, ingénieur en chef remplacé par Moron en 1885) : bâtiment des voyageurs de 3e classe (correspondant au plan type du PLM annexé à la circulaire ministérielle du 26 avril 1880) avec latrines et abri, trottoirs de 100 x 4 m et quai de 20 m, couvert sur 10 m par un entrepôt du type " Halle à marchandises de 10 mètres de largeur ". Il précise : " Le trafic de cette station, d'ailleurs peu important, consistera surtout en bois de construction et l'aménagement en a été conçu dans les conditions les plus économiques. " Les travaux sont adjugés le 4 novembre 1886 à deux entrepreneurs de l'Ain, Désiré Simonnet (de Peyrieu, mais signalé aussi à Olargues, dans l'Hérault) et Louis Mignot (de Belley). Ils sont achevés le 20 octobre 1888. La ligne est ouverte à l'exploitation le 10 juillet 1889. Le 25 mars 1892, suite à une demande renouvelée de la commune de Saint-Lupicin, le ministre autorise le changement de dénomination de la gare, qui devient station de Lavans - Saint-Lupicin. Moins d'une dizaine d'années plus tard, la gare accueille une halte du chemin de fer à voie métrique (dit tramway ou " tacot ") Lons-le-Saunier - Saint-Claude, peut-être à l'origine de la mise en place d'un abri parapluie métallique face au bâtiment des voyageurs. Concédée le 2 août 1895 à la Compagnie générale des Chemins de Fer vicinaux (fondée en 1888), cette ligne longue de 70 km est l'oeuvre de l'ingénieur en chef des Ponts et Chaussées Barrand. Elle est inaugurée le 23 octobre 1898 mais le tronçon de Clairvaux-les-Lacs à Saint-Claude n'est ouvert à l'exploitation que le 15 décembre suivant. Lors de travaux d'amélioration des installations de la grande et de la petite vitesse, en 1926, le bâtiment des voyageurs est agrandi d'une travée en rez-de-chaussée à l'est, abritant la salle d'attente. A la fin de cette décennie ou durant les années 1930, un immeuble de 6 logements (dit " cité PLM ") est construit pour loger le personnel de la compagnie. L'équipement - essentiellement une grue type D 31 de 6 tonnes (qui sera démontée en 1975 ou 1978) - est complété par la mise en place d'une halle en bois pour le transbordement, d'un portique roulant en 1925 puis d'un pont-bascule de 40 tonnes trois ans plus tard (déposés). Rachetée par le Conseil général en 1946, la ligne du tramway de Lons-le-Saunier est fermée en 1948. Un nouvel entrepôt est construit vers 1960 à l'ouest de celui existant, à l'emplacement de l'ancienne halle de transbordement, par un marchand de charbon de Saint-Claude (société Aquistapace). La suppression de l'arrêt vers 1980 s'accompagne de la fermeture de la gare. L'abri parapluie est démoli en mai 1981 puis le quai qui le supportait en octobre 1989. Le bâtiment des voyageurs, vendu après 1992, sert d'habitation ; l'immeuble, cédé en 1979, tombe en ruine. Les entrepôts, désaffectés, ont été acquis par la commune et devraient être remplacés par un lotissement.
-
Période(s)
- Principale : 4e quart 19e siècle
-
Dates
- 1888, daté par source, daté par travaux historiques
-
Auteur(s)
-
Auteur :
Simonnet Désiréentrepreneur attribution par source, attribution par travaux historiquesSimonnet Désiré
Désiré Simonnet, entrerpeneur à Peyrieu (Ain) et signalé également à Olargues (Hérault). 19e siècle.
-
Auteur :
Mignot Louisentrepreneur attribution par source, attribution par travaux historiquesMignot Louis
Louis Mignot, entrepreneur à Belley (Ain). 19e siècle.
-
Auteur :

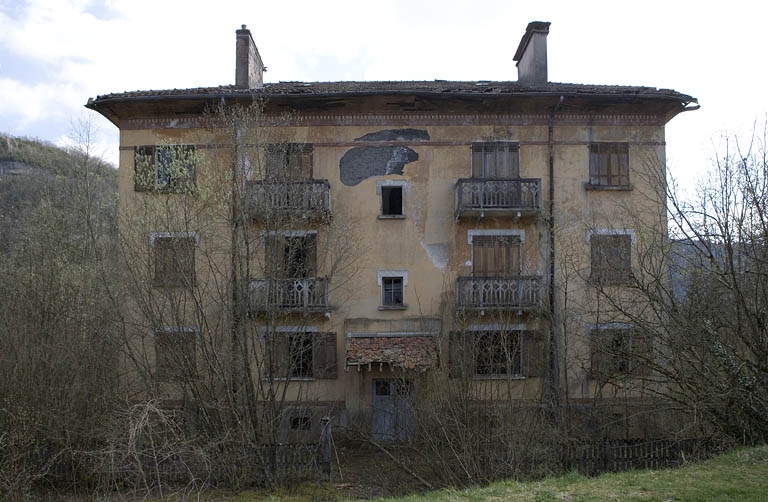

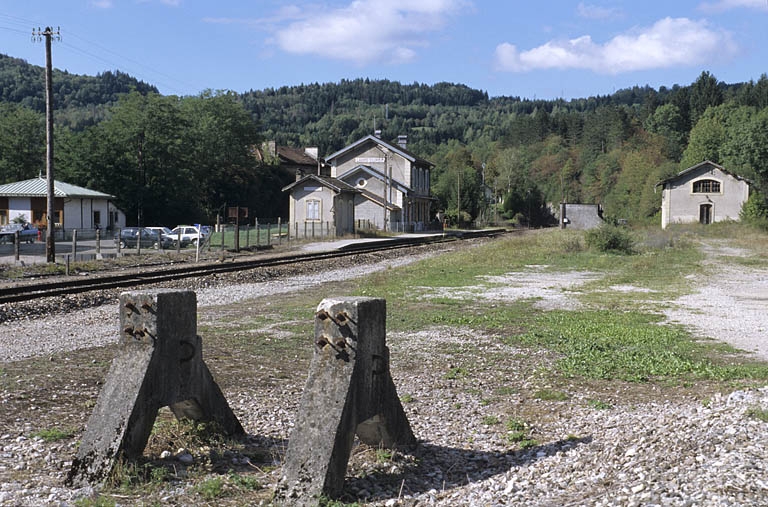

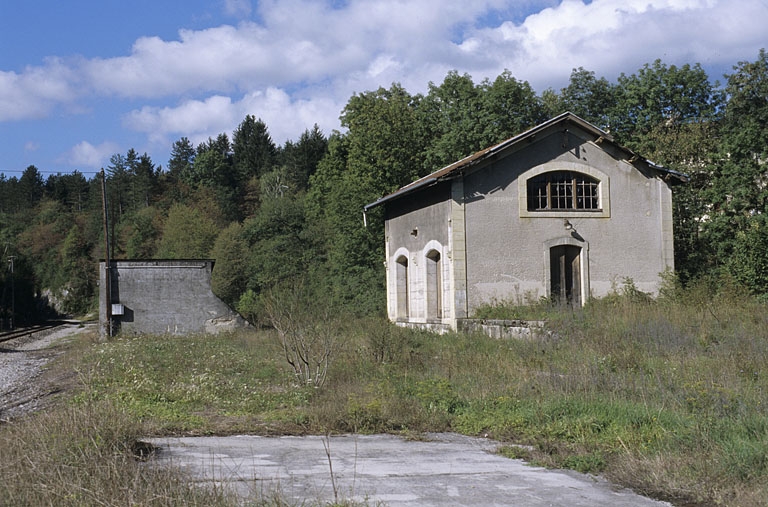

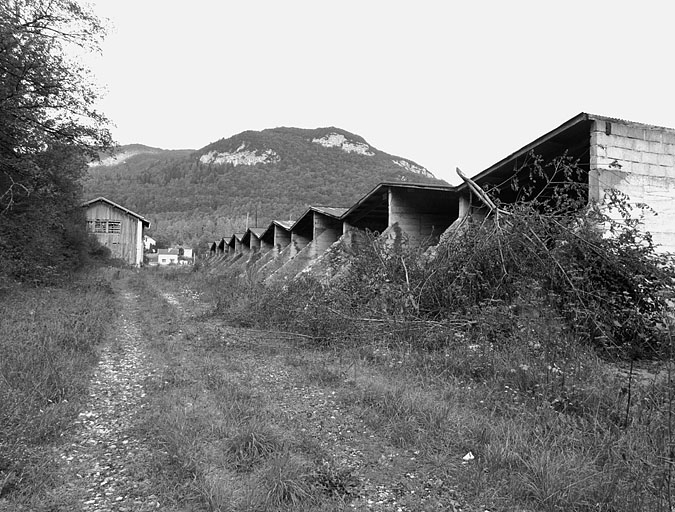

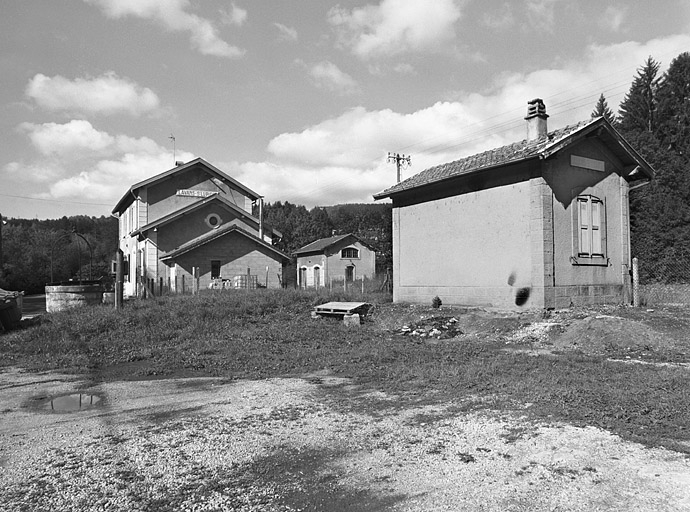

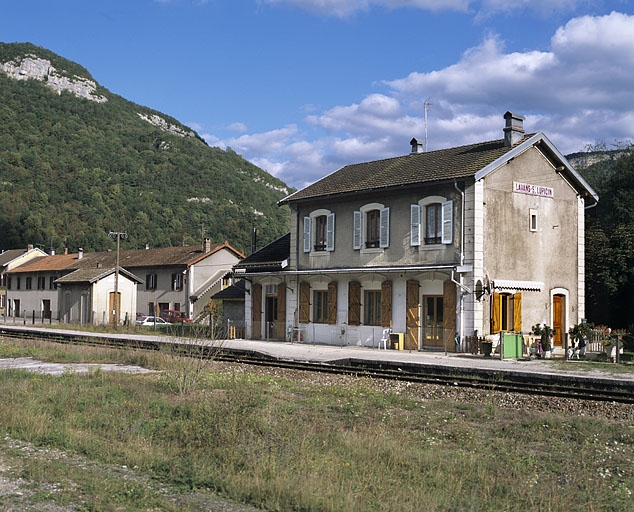

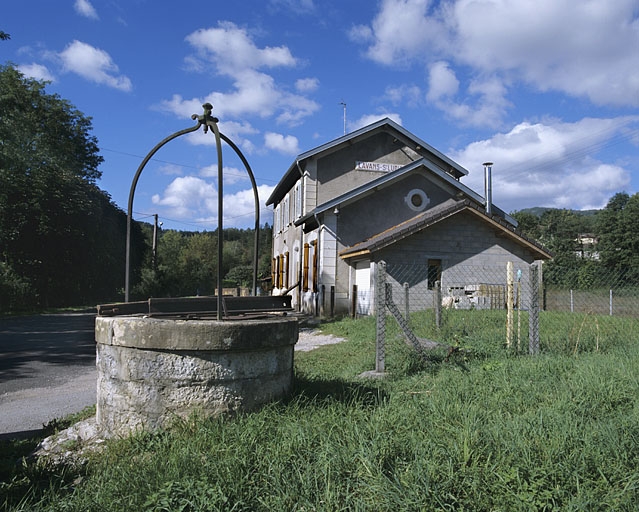

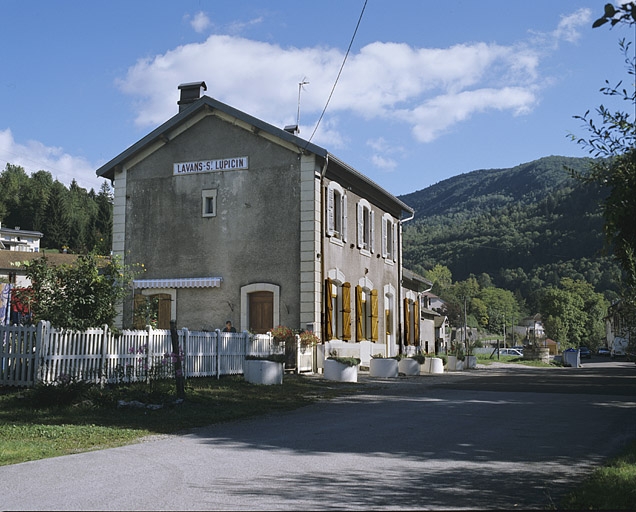

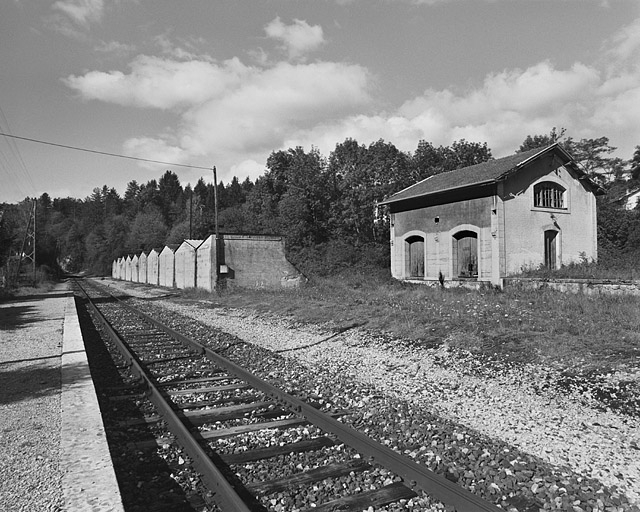

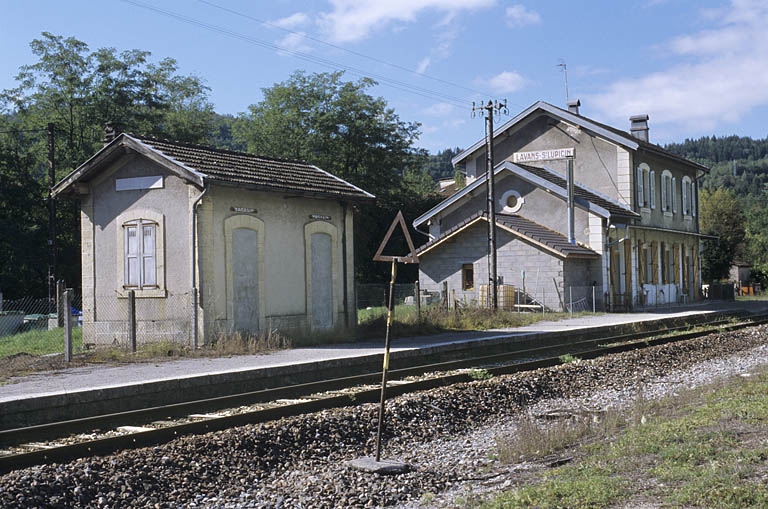

Le bâtiment des voyageurs, à l'altitude 390, 60 m et au point kilométrique 079.282, comporte sous-sol et étage carré, desservi par un escalier dans-oeuvre, et compte trois travées. Les façades, en moellon calcaire enduit, sont rythmées par la pierre de taille apparente : assises inférieures du mur jusqu'à hauteur d'appui, cordon sous la toiture, chaînes d'angles. Les baies sont en arc segmentaire, celles du rez-de-chaussée se distinguant par leur clef pendante. Le toit à longs pans et pignons couverts est recouvert de tuiles mécaniques, l'auvent côté voie de tôle ondulée. L'extension en rez-de-chaussée reprend le même schéma (de même que le petit " magasin " situé plus à l'est) ; un garage a récemment été ajouté dans son prolongement. L'immeuble, aux murs de béton aggloméré enduit, s'élève sur 5 niveaux : sous-sol, rez-de-chaussée surélevé, 2 étages carrés et comble. Il est couvert d'un toit à croupes, avec tuiles mécaniques. L'entrepôt en rez-de-chaussée surélevé associe moellon calcaire et enduit partiel, pan de bois et essentage de planches à l'ouest, charpente en bois, tuile mécanique. Il est précédé d'un quai découvert à l'est. Celui du 20e siècle est en béton et pan de fer, à charpente métallique et couverture en tôle ondulée. Il est formé d'un alignement de cellules ouvertes sur le côté nord et coiffées chacune d'un toit en appentis.
-
Murs
- calcaire moellon enduit partiel
- bois pan de bois
- béton béton aggloméré enduit
- fer pan de fer
- essentage de planches
- béton parpaing de béton
-
Toitstuile mécanique, tôle ondulée
-
Étagessous-sol, 1 étage carré
-
Couvrements
- charpente en bois apparente
- charpente métallique apparente
-
Élévations extérieuresélévation ordonnancée
-
Couvertures
- toit à longs pans
- appentis
- pignon couvert
- croupe
-
Escaliers
- escalier dans-oeuvre
-
TypologiesPLM 3e classe
-
Statut de la propriétépropriété d'un établissement public de l'Etat
propriété privée
- (c) Région Bourgogne-Franche-Comté, Inventaire du patrimoine
- SCAN 25 (c) IGN - 2008, Licence n° 2008CISE29-68
- (c) Région Bourgogne-Franche-Comté, Inventaire du patrimoine
- (c) Région Bourgogne-Franche-Comté, Inventaire du patrimoine
- (c) SNCF
- (c) Région Bourgogne-Franche-Comté, Inventaire du patrimoine
- (c) SNCF
- (c) Région Bourgogne-Franche-Comté, Inventaire du patrimoine
- (c) SNCF
- (c) Région Bourgogne-Franche-Comté, Inventaire du patrimoine
- (c) SNCF
- (c) Région Bourgogne-Franche-Comté, Inventaire du patrimoine
- (c) Archives communales, Saint-Claude
- (c) Région Bourgogne-Franche-Comté, Inventaire du patrimoine
- (c) Région Bourgogne-Franche-Comté, Inventaire du patrimoine
- (c) Région Bourgogne-Franche-Comté, Inventaire du patrimoine
- (c) Région Bourgogne-Franche-Comté, Inventaire du patrimoine
- (c) Région Bourgogne-Franche-Comté, Inventaire du patrimoine
- (c) Région Bourgogne-Franche-Comté, Inventaire du patrimoine
- (c) Région Bourgogne-Franche-Comté, Inventaire du patrimoine
- (c) Région Bourgogne-Franche-Comté, Inventaire du patrimoine
- (c) Région Bourgogne-Franche-Comté, Inventaire du patrimoine
- (c) Région Bourgogne-Franche-Comté, Inventaire du patrimoine
- (c) Région Bourgogne-Franche-Comté, Inventaire du patrimoine
- (c) Région Bourgogne-Franche-Comté, Inventaire du patrimoine
- (c) Région Bourgogne-Franche-Comté, Inventaire du patrimoine
- (c) Région Bourgogne-Franche-Comté, Inventaire du patrimoine
- (c) Région Bourgogne-Franche-Comté, Inventaire du patrimoine
Documents figurés
-

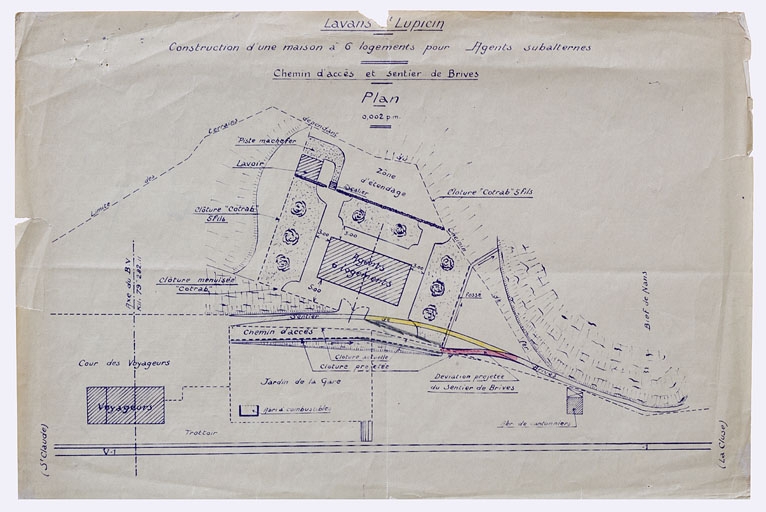

Lavans - St Lupicin. Construction d'une maison à 6 logements pour Agents subalternes. Chemin d'accès et sentier de Brives. Plan, 1ère moitié 20e siècle. Dessin (tirage, lavis), s.d. [1ère moitié 20e siècle], échelle 1:500.
-

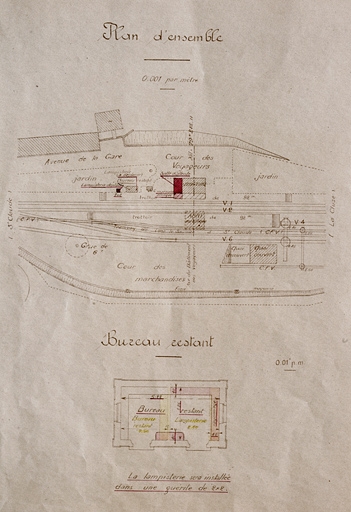

Gare de Lavans - St Lupicin. Amélioration des installations GV et PV [détail : plans], 1926. Dessin (tirage, lavis), 28 juillet 1926, échelles diverses par Oudotte, P. (ingénieur civil)
-

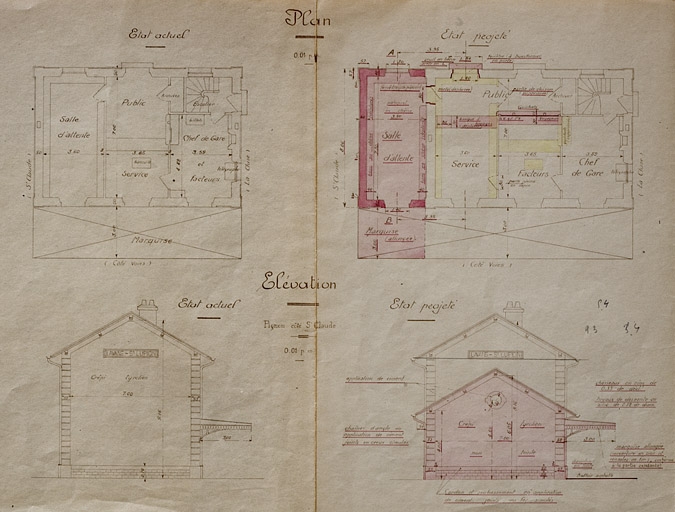

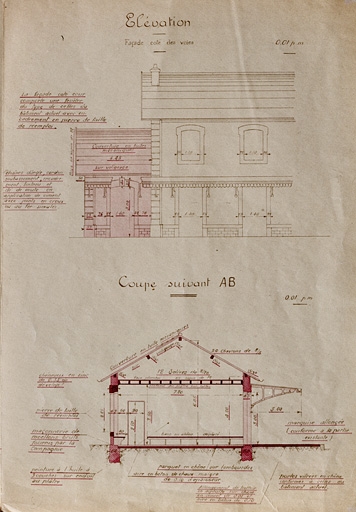

Gare de Lavans - St Lupicin. Amélioration des installations GV et PV [détail : coupe et élévation], 1926. Dessin (tirage, lavis), 28 juillet 1926, échelles diverses par Oudotte, P. (ingénieur civil)
-
Gare de Lavans - St Lupicin. Amélioration des installations GV et PV [détail : plans et élévations], 1926. Dessin (tirage, lavis), 28 juillet 1926, échelles diverses par Oudotte, P. (ingénieur civil)
-

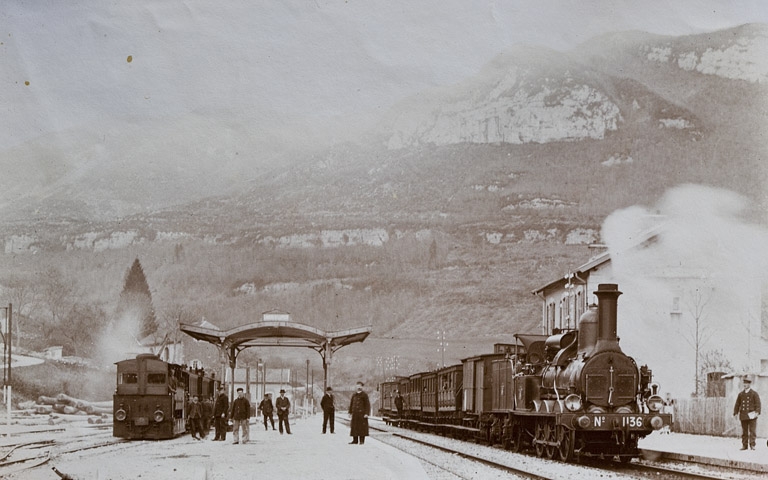

[vue d'ensemble avec deux trains à vapeur, l'un de la compagnie du Paris - Lyon - Méditerranée, l'autre de la Compagnie générale des Chemins de Fer vicinaux], 1ère moitié 20e siècle. Photographie, s.d. [1ère moitié 20e siècle] par Regad, Paul (photographe)
