- enquête thématique régionale, la voie ferrée Andelot - La Cluse
5 abris dits refuges (voie ferrée Andelot - La Cluse)
Œuvre étudiée
Auteur
Copyright
- (c) Région Bourgogne-Franche-Comté, Inventaire du patrimoine
Dossier non géolocalisé

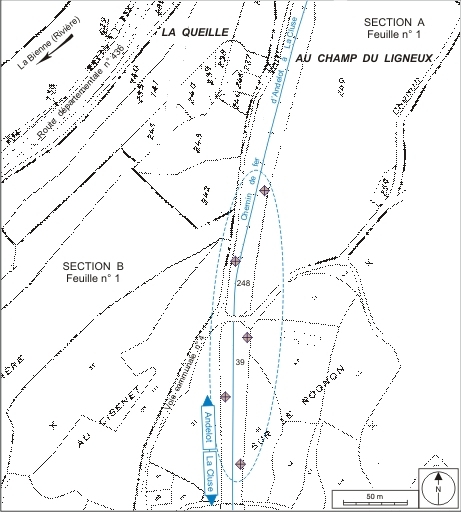

Localisation
-
Aire d'étude et canton
la voie ferrée Andelot - La Cluse - Saint-Claude
-
Commune
Lavancia-Epercy
-
Lieu-dit
au Champ du Ligneux,
sur le Rognon
-
Cadastre
2006 A 248, B 39
-
Dénominationsabri
-
Appellationsrefuges
-
Dossier dont ce dossier est partie constituante
Ces cinq abris ont été construits par Eloi Jourdan, adjudicataire du deuxième lot de travaux du tronçon Saint-Claude - Oyonnax (lot qui s'étend de Molinges à Dortan), demeurant à Bagnols-sur-Cèze dans le Gard et dit " entrepreneur des travaux du chemin de fer et de navigation d'Alais au Rhône et à la Méditerranée ", ou Joseph Bozzonetti, entrepreneur à Champagnole qui le remplace le 1er décembre 1884, après sa faillite. Ils datent de la décennie 1880 : entre l'adjudication de ce lot - dont le projet a été défini par les ingénieurs des Ponts et Chaussées Toussaint et Picquenot (Paul ?) - le 15 juin 1882 et l'entrée en exploitation de la section Saint-Claude - La Cluse le 10 juillet 1889.
-
Période(s)
- Principale : 4e quart 19e siècle
-
Dates
- 1889, daté par source, daté par travaux historiques
-
Auteur(s)
-
Auteur :
Jourdan Éloientrepreneur (incertitude), attribution par source, attribution par travaux historiquesJourdan ÉloiCliquez pour effectuer une recherche sur cette personne.
Éloi Jourdan, dit " entrepreneur des travaux du chemin de fer et de navigation d'Alais au Rhône et à la Méditerranée ", demeurant à Bagnols-sur-Cèze dans le Gard. 19e siècle.
-
Auteur :
Bozzonetti Josephentrepreneur (incertitude), attribution par source, attribution par travaux historiquesBozzonetti JosephCliquez pour effectuer une recherche sur cette personne.
Joseph Bozzonetti, entrepreneur à Champagnole (Jura). 19e siècle.
-
Auteur :

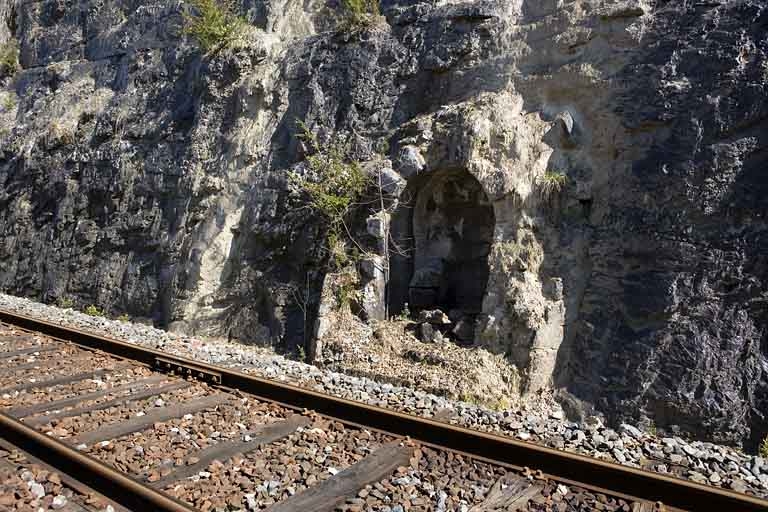

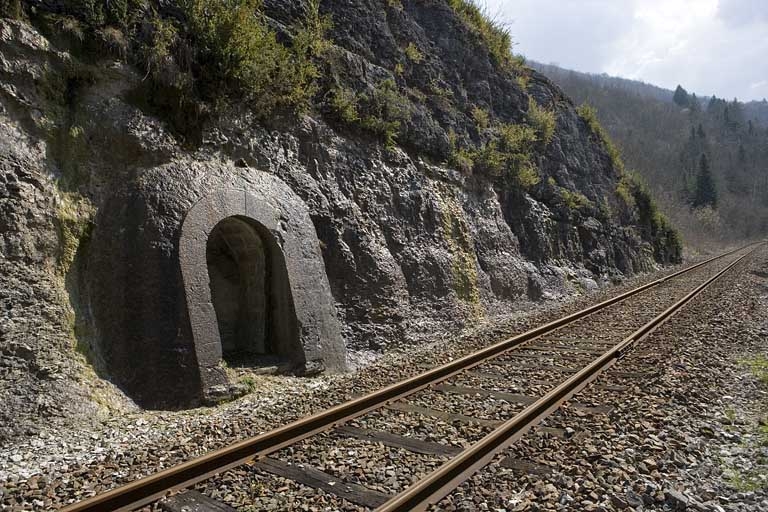

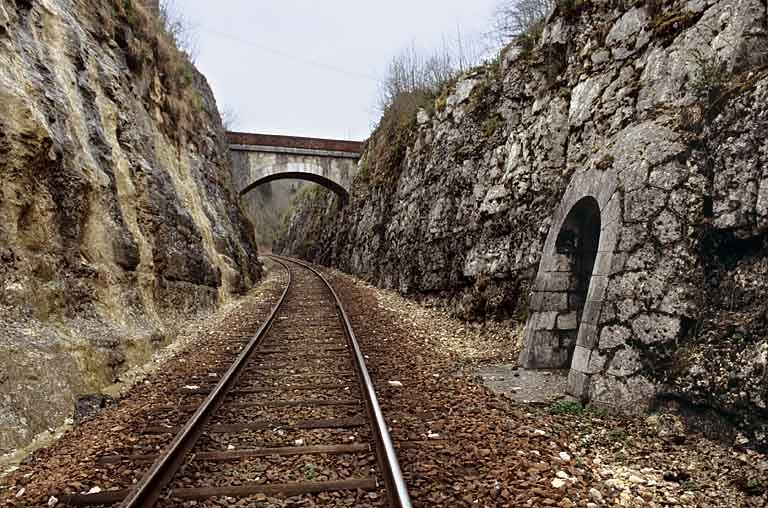

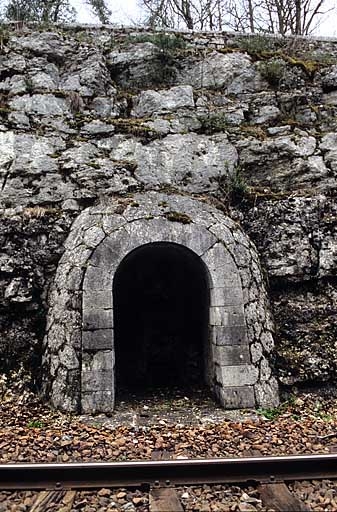

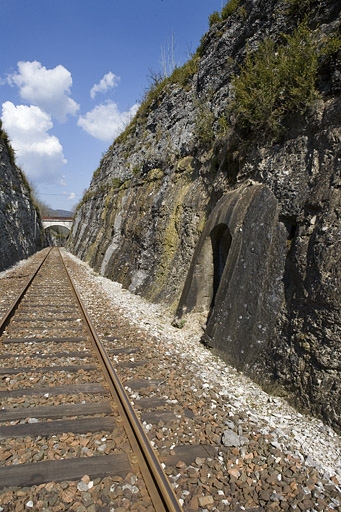

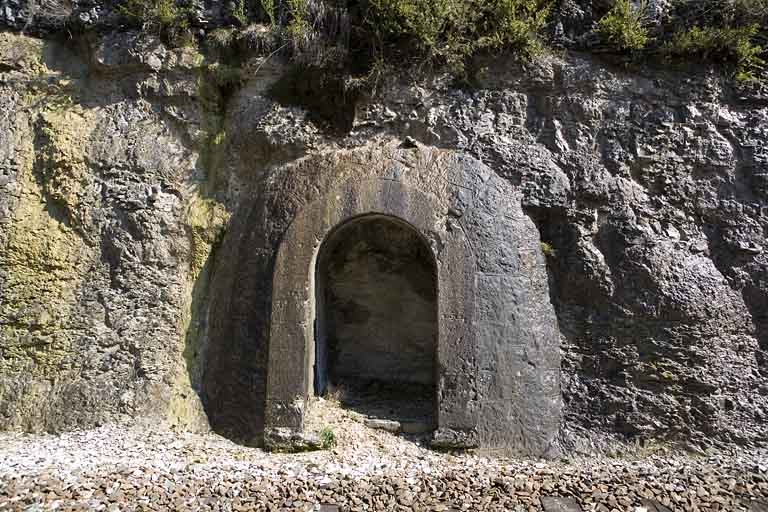

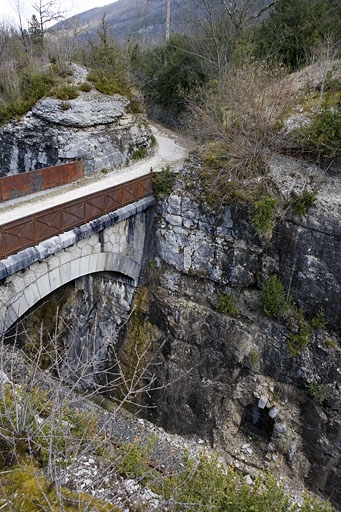

Au nord de Lavancia-Epercy, la voie passe par endroit au fond d'une tranchée, creusée dans le rocher. Celle du 94e kilomètre est inscrite dans une courbe à gauche (d'un rayon de courbure de 500 m), en pente montante (25 mm / m). Elle est suffisamment longue et encaissée pour avoir nécessité la construction de cinq refuges, un tous les 50 m (à partir du PK 093.970), disposés en quinconce successivement contre la paroi gauche puis droite. Le premier et le troisième (à gauche) sont en mauvais état. Chacun forme un petit abri maçonné, adossé au rocher et couvert d'une voûte en berceau plein-cintre. Selon un dessin de 1882, il doit avoir 2 m de haut sur 1, 25 m de large pour 1 à 1, 50 m de profondeur.
-
Murs
- calcaire
- moellon
-
Couvrements
- voûte en berceau plein-cintre
-
Statut de la propriétépropriété d'un établissement public de l'Etat
- (c) Région Bourgogne-Franche-Comté, Inventaire du patrimoine

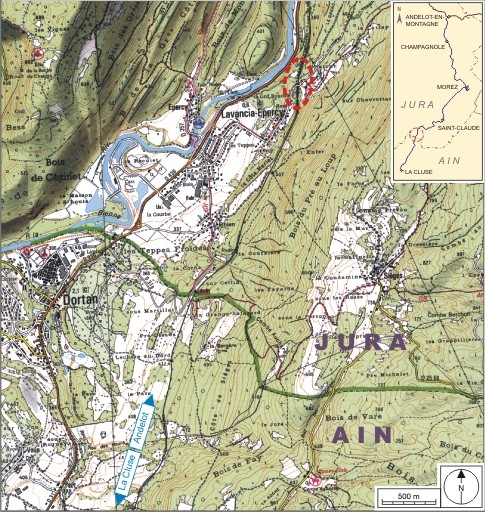

- SCAN 25 (c) IGN - 2008, Licence n° 2008CISE29-68
- (c) Région Bourgogne-Franche-Comté, Inventaire du patrimoine
- (c) Région Bourgogne-Franche-Comté, Inventaire du patrimoine
- (c) Archives départementales du Jura
- (c) Région Bourgogne-Franche-Comté, Inventaire du patrimoine
- (c) Région Bourgogne-Franche-Comté, Inventaire du patrimoine
- (c) Région Bourgogne-Franche-Comté, Inventaire du patrimoine
- (c) Région Bourgogne-Franche-Comté, Inventaire du patrimoine
- (c) Région Bourgogne-Franche-Comté, Inventaire du patrimoine
- (c) Région Bourgogne-Franche-Comté, Inventaire du patrimoine
- (c) Région Bourgogne-Franche-Comté, Inventaire du patrimoine
Documents figurés
-
Archives départementales du Jura, Montmorot : Sp 4565
Section de Tancua à St Claude [...] Avant-Projet. Profils en travers types [refuges], 1882. Dessin sur calque (plume), 15 juin 1882, échelle 1:100 par Toussaint (ingénieur civil)
Date(s) d'enquête :
2004;
Date(s) de rédaction :
2006
