Dossier d’œuvre architecture IA39002074 | Réalisé par
Gézolme Guillaume (Contributeur)
Gézolme Guillaume

Guillaume Gézolme, chercheur. Région Franche-Comté puis Bourgogne-Franche-Comté, Service Inventaire et Patrimoine, 2014-

Cliquez pour effectuer une recherche sur cette personne.
  • enquête thématique régionale, fortifications royales et nationales en Bourgogne-Franche-Comté
redoute de Grelimbach
Franche-Comté > Jura > Salins-les-Bains
Œuvre étudiée
Auteur
Copyright
  • (c) Région Bourgogne-Franche-Comté, Inventaire du patrimoine

Dossier non géolocalisé

Localisation
  • Aire d'étude et canton Bourgogne-Franche-Comté - Salins-les-Bains
  • Commune Salins-les-Bains
  • Lieu-dit Belin
  • Adresse chemin Touillon
  • Cadastre 2022 ZN 373  ; 1831 E 448
Désignation
  • Dénominations
    redoute
  • Appellations
    redoute de Grelimbach
  • Dossier dont ce dossier est partie constituante
    fort (IA39002038)
  • Parties constituantes non étudiées
    casemate, fossé
Historique

En 1674, Vauban décide de reconstruire un édifice avancé à l'emplacement de la tour Grimbert. L’ingénieur Robelin fils dessine la redoute en 1698. Elle est précédée par un pont en bois et dispose d'un passage (voûté) permettant d'accéder au chemin couvert en direction du fort. Le bâtiment est doté de salles pour abriter un corps de garde. En 1773, un premier projet de modernisation est proposé. Il consiste à renforcer l'élévation et "coiffer" l'édifice par une masse couvrante à l'épreuve des bombes, le toit actuel étant alors doté d'une charpente donc vulnérable.

Les Autrichiens rasent en grande partie le fort en 1814. La redoute est en ruine mais la priorité est de rebâtir la plateforme principale. En 1835, un projet du Génie dessiné par le capitaine Chauchard, étudie la possibilité d’implanter un ouvrage avancé avant le pont de Grelimbach. En 1838, des plans sont réalisés pour reconstruire totalement la redoute, conservant une salle casematée pour le corps de garde. La redoute est achevée en 1854 (date portée), ce qui marque la reconstruction définitive du fort au 19e siècle.

  • Période(s)
    • Principale : 4e quart 17e siècle , daté par travaux historiques
    • Principale : 3e quart 19e siècle , porte la date, daté par travaux historiques
  • Dates
    • 1854, porte la date
  • Auteur(s)
    • Auteur :
      Le Prestre Sébastien , dit(e) Vauban
      Le Prestre Sébastien

      Le Prestre, Sébastien (1633 - 1707) dit Marquis de Vauban. Ingénieur et architecte militaire. Né le 15 mai 1633 à Saint-Léger de Fougeret (Yonne) devenu Saint-Léger-Vauban en 1667, mort à Paris le 30 mars 1707. il est nommé ingénieur du roi en 1653. En 1668, alors maréchal de camp, Louvoie lui confie l’organisation des places fortes. Il est nommé commissaire des fortifications du royaume en 1678, lieutenant général en 1688 et maréchal de France en 1703.

      Cliquez pour effectuer une recherche sur cette personne.
      ingénieur militaire attribution par travaux historiques
Description

L'ouvrage se compose d'un corps de bâtiment maçonné en pierre de taille calcaire. Il s'articule sur deux niveaux : un étage de soubassement et un-rez-de-chaussée surélevé disposant d'une casemate avec embrasures. Le toit a un couvert végétalisé. La porte d'entrée est surmontée d'un fronton. Une caponnière est présente dans le fossé, qui permet d'accéder à une galerie de contrescarpe.

  • Murs
    • calcaire pierre de taille
  • Toits
    terre en couverture
  • Plans
    système bastionné
  • Étages
    étage de soubassement, en rez-de-chaussée surélevé
  • Couvrements
    • voûte en berceau
  • Couvertures
    • terrasse
  • Escaliers
    • escalier intérieur
Statut, intérêt et protection
  • Statut de la propriété
    propriété de la commune
  • Protections
    classé MH partiellement, 1984/12/21
  • Précisions sur la protection

    Le fort proprement dit, la Redoute de Grelimback ; Bas-Belin, ainsi que leurs liaisons (cad. E 1, 90 ; D 360) : classement par arrêté du 21 décembre 1984

  • Référence MH
    PA00102028
Illustrations 9
  • (c) Région Bourgogne-Franche-Comté, Inventaire du patrimoine
Aller à la notice d'illustration
  • (c) Service historique de la Défense
Aller à la notice d'illustration
  • (c) Région Bourgogne-Franche-Comté, Inventaire du patrimoine
Aller à la notice d'illustration
  • (c) Région Bourgogne-Franche-Comté, Inventaire du patrimoine
Aller à la notice d'illustration
  • (c) Région Bourgogne-Franche-Comté, Inventaire du patrimoine
Aller à la notice d'illustration
  • (c) Région Bourgogne-Franche-Comté, Inventaire du patrimoine
Aller à la notice d'illustration
  • (c) Région Bourgogne-Franche-Comté, Inventaire du patrimoine
Aller à la notice d'illustration
  • (c) Région Bourgogne-Franche-Comté, Inventaire du patrimoine
Aller à la notice d'illustration
  • (c) Région Bourgogne-Franche-Comté, Inventaire du patrimoine
Aller à la notice d'illustration

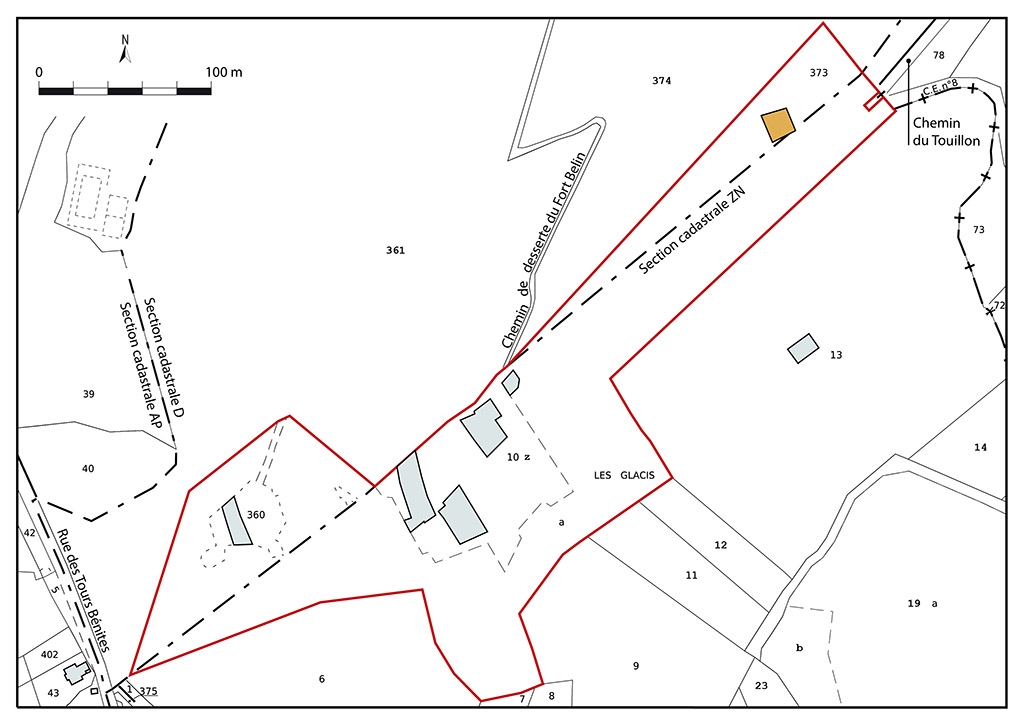

Plan masse et de situation. Extrait du plan cadastral 2022, section D, 1/2000.

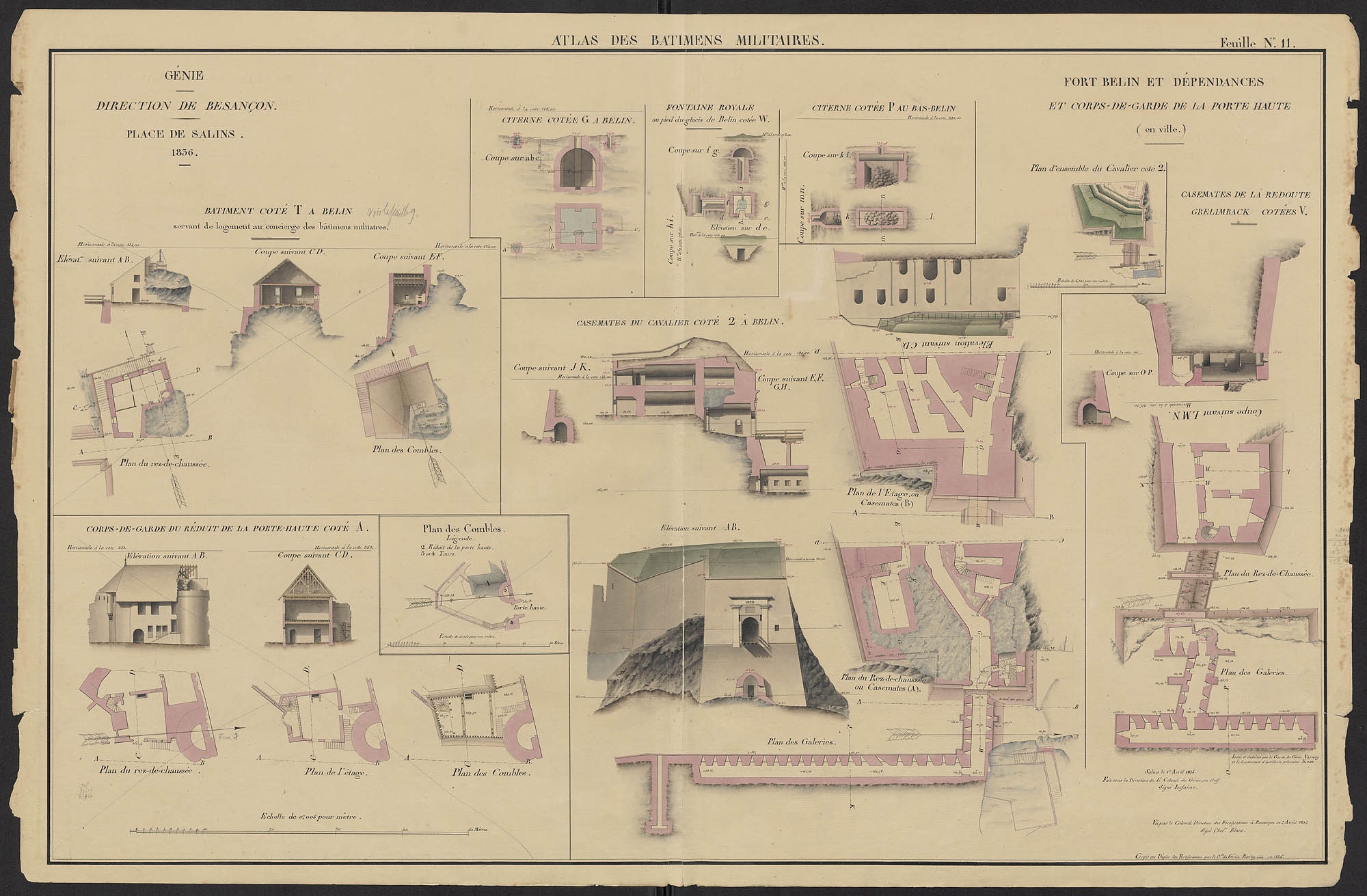

Atlas des bâtimen[t]s militaires. Génie. Direction de Besançon. Place de Salins. Casemates de la redoute de Grelimbach cotées V. (côté droit de la planche). 1836.
Entrée du Fort Belin Alt. 580 m. S.d.

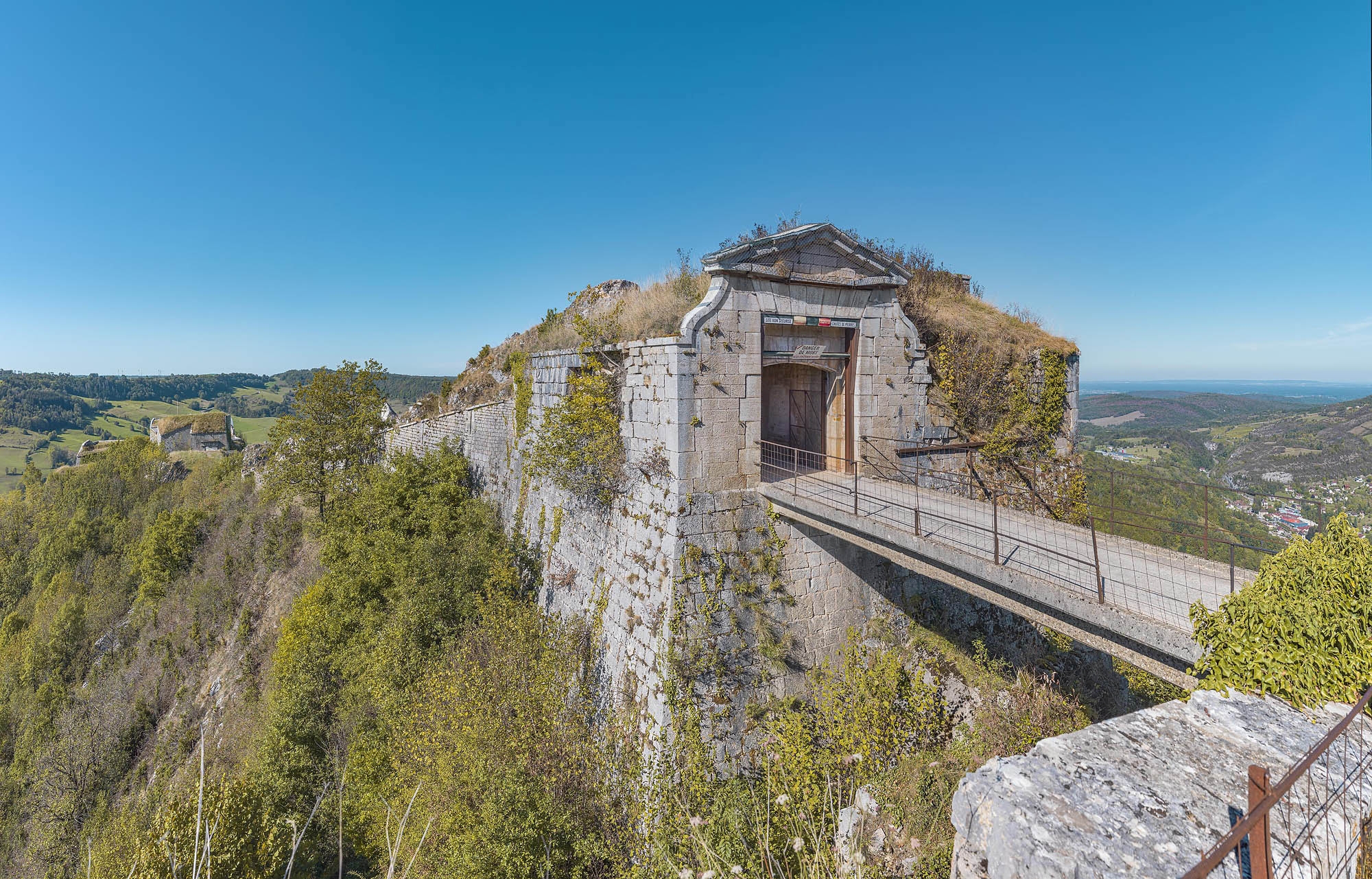

Vue d'ensemble.

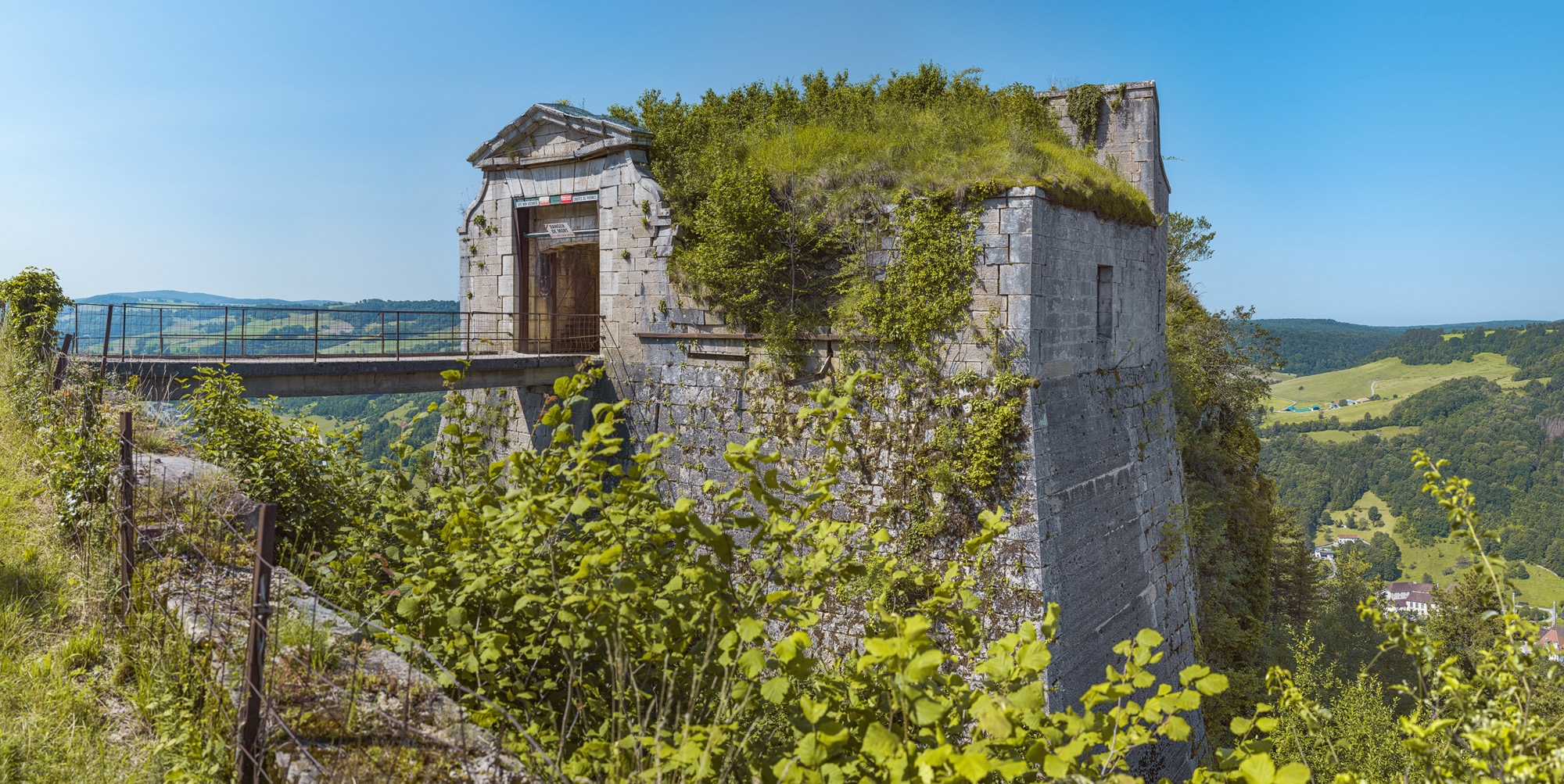

Vue de trois quarts droit.

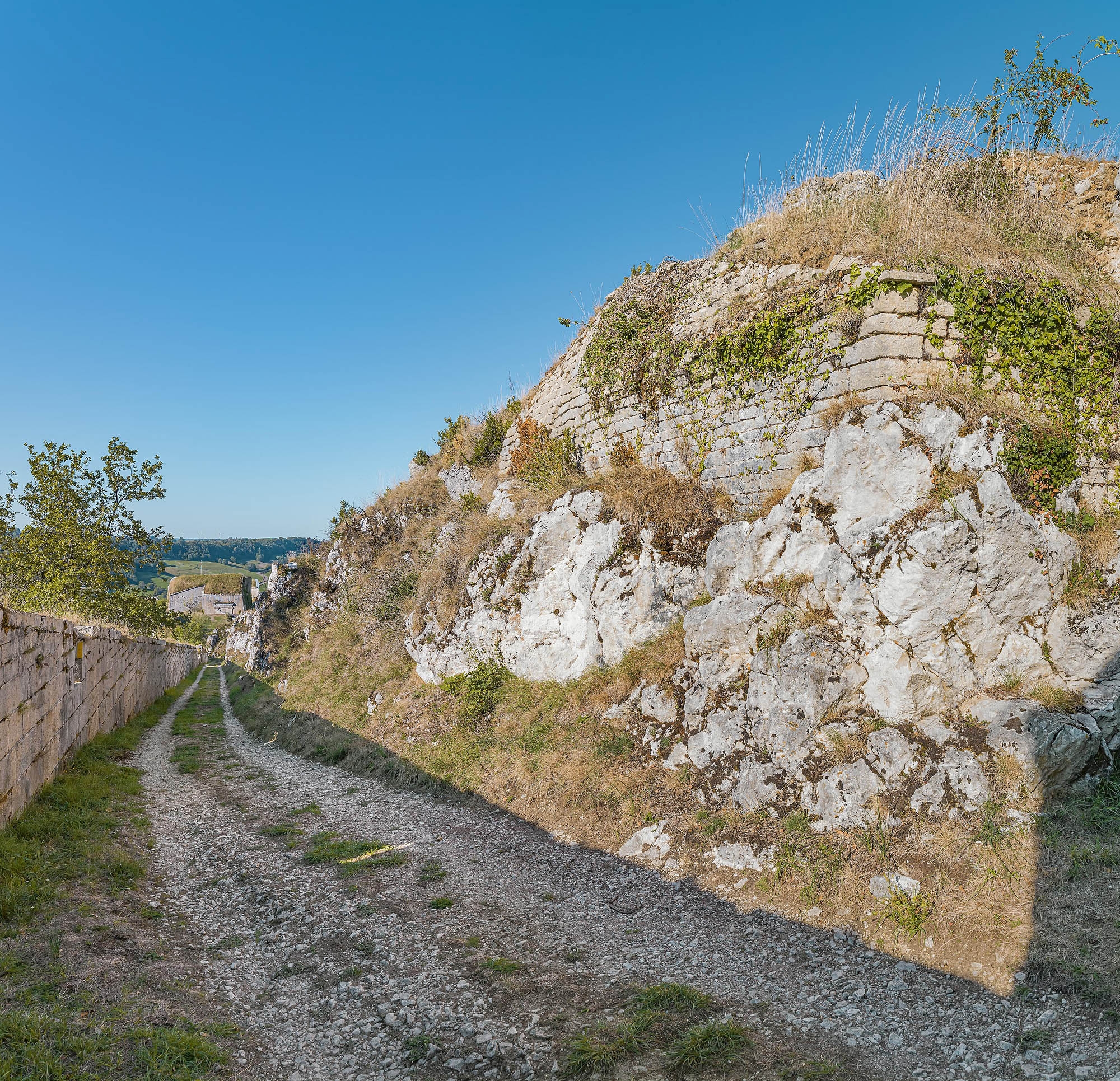

La redoute et son fossé.
Façade postérieure.

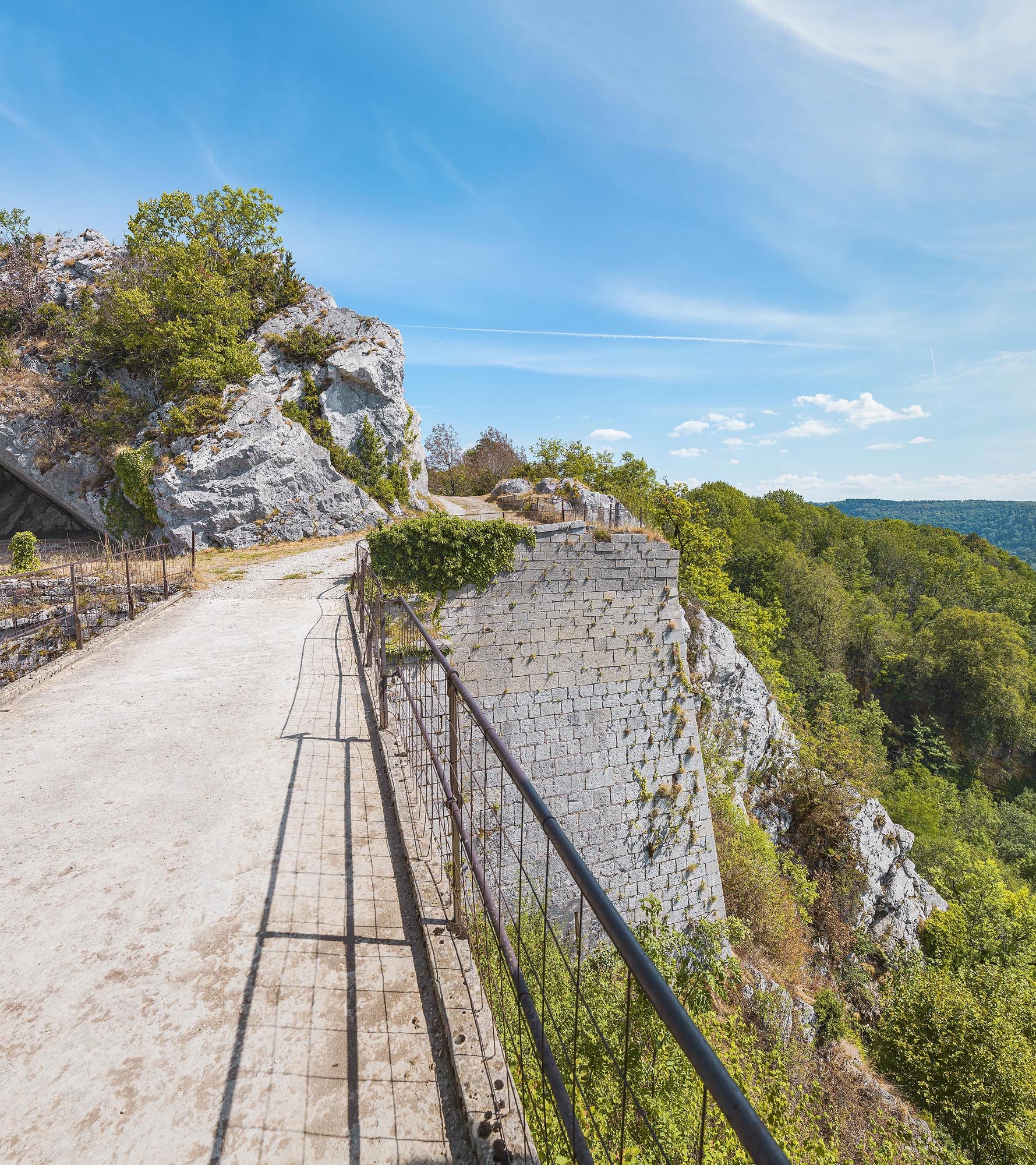

Le pont et vue partielle de la contrescarpe.

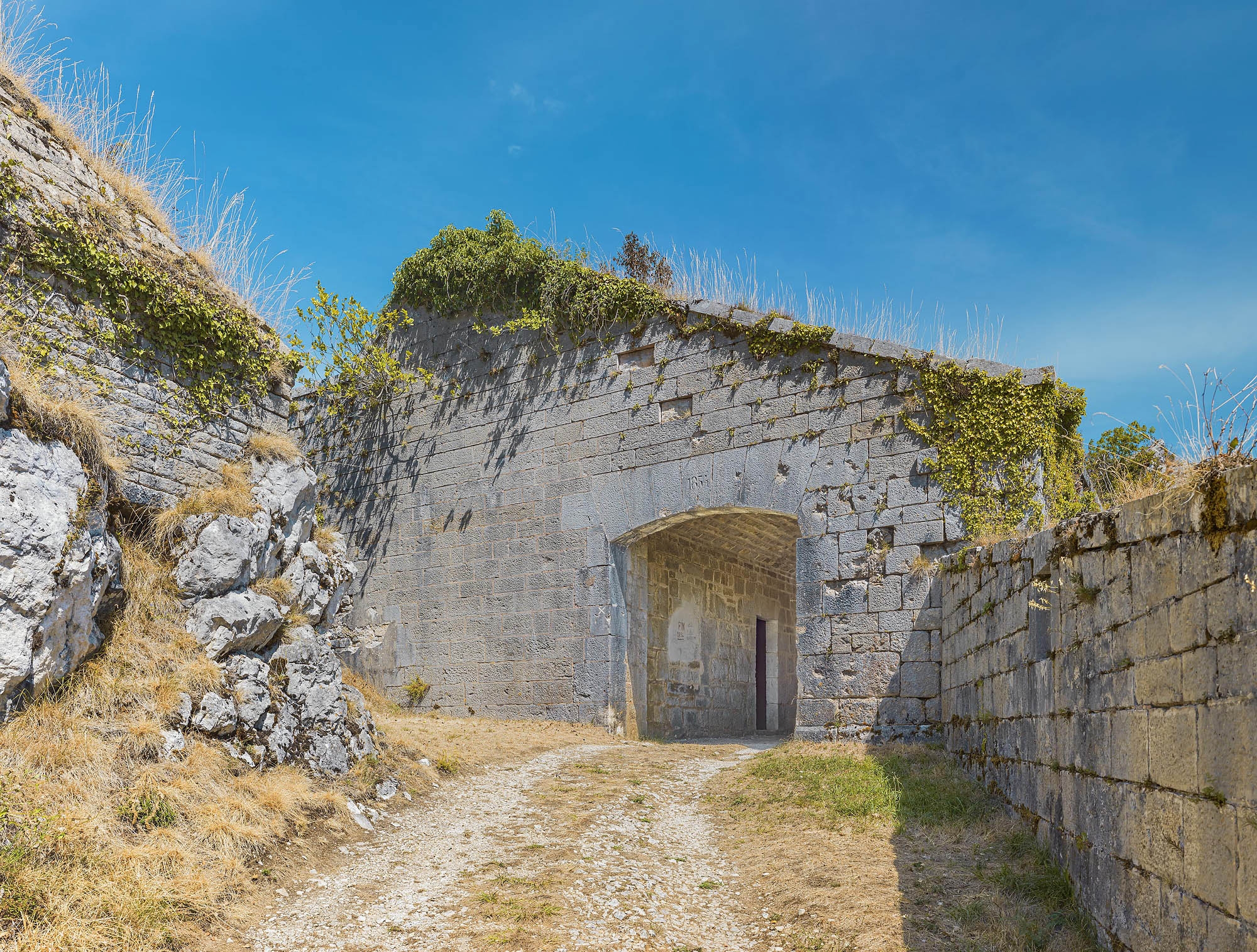

Chemin couvert en arrière de la redoute.
Documentation

Documents d'archives

  • Service Historique de la Défense, Vincennes : 1 VH 1611-1620. Projets des travaux à effectuer aux fortifications et aux bâtiments militaires de la place. Mémoire, états, correspondance, cartes, plans. 1677-1875.

    - 1 VH 1611 :1 677-1799

    - 1 VH 1612 : 1800-1817

    - 1 VH 1613 : 1818-1821

    - 1 VH 1614 : 1822-1826

    - 1 VH 1615 : 1827-1831

    - 1 VH 1616 : 1832-1835

    - 1 VH 1617 : 1835-1838

    - 1 VH 1618 : 1839-1845

    - 1 VH 1619 : 1846-1853

    - 1 VH 1620 : 1854-1875

    Ministère de la Défense, Service historique de la Défense, Vincennes : 1 VH 1611-1620
    1 VH1611 ; 1 VH 1612 ; 1 VH 1613 ; 1 VH 1614

  • Service Historique de la Défense, Vincennes : 1 VK 215-333. Minutes des avis de fonds destinés aux travaux exécutés dans les places. 1840-1885.

    Ministère de la Défense, Service historique de la Défense, Vincennes : 1 VK 215-333
    1 VK 313

Bibliographie

  • Pinault, L. Notice historique sur le fort Saint-André de Salins-les-Bains (Jura). Salins : Impr. du Salinois, 1932.

  • Blandin, Patrick. Dossier de protection du fort Belin, à Salins-les-Bains. - Besançon : Drac de Franche-Comté, Conservation régionale des Monuments historiques. 1984.

Documents figurés

  • Atlas des bâtimen[t]s militaires. Génie. Direction de Besançon. Place de Salins. 1836. Fort Belin et dépendances et corps-de-garde de la porte haute (ville). Bâtiment coté T à Belin. Citerne cotée G à Belin. Fontaine royale au pied du glacis de Belin cotée W. Citerne cotée P au Bas-Belin. Casemates du cavalier côté 2 à Belin. Casemates de la redoute de Grelimbach cotées V. Dessin (plume, lavis), par le garde du Génie Varney et le lieutenant d'artillerie polonaise Kposs. 1er avril 1836. Échelle 1/2 000.

    Ministère de la Défense, Service historique de la Défense, Vincennes : GR 4 V R 86

  • 1195. Sites pittoresques de Franche-Comté, Salins-les-Bains (Jura). Entrée du Fort Belin. Alt. 580 m. Carte postale (S.d).

    Collection particulière
Date(s) d'enquête : 2022; Date(s) de rédaction : 2023
