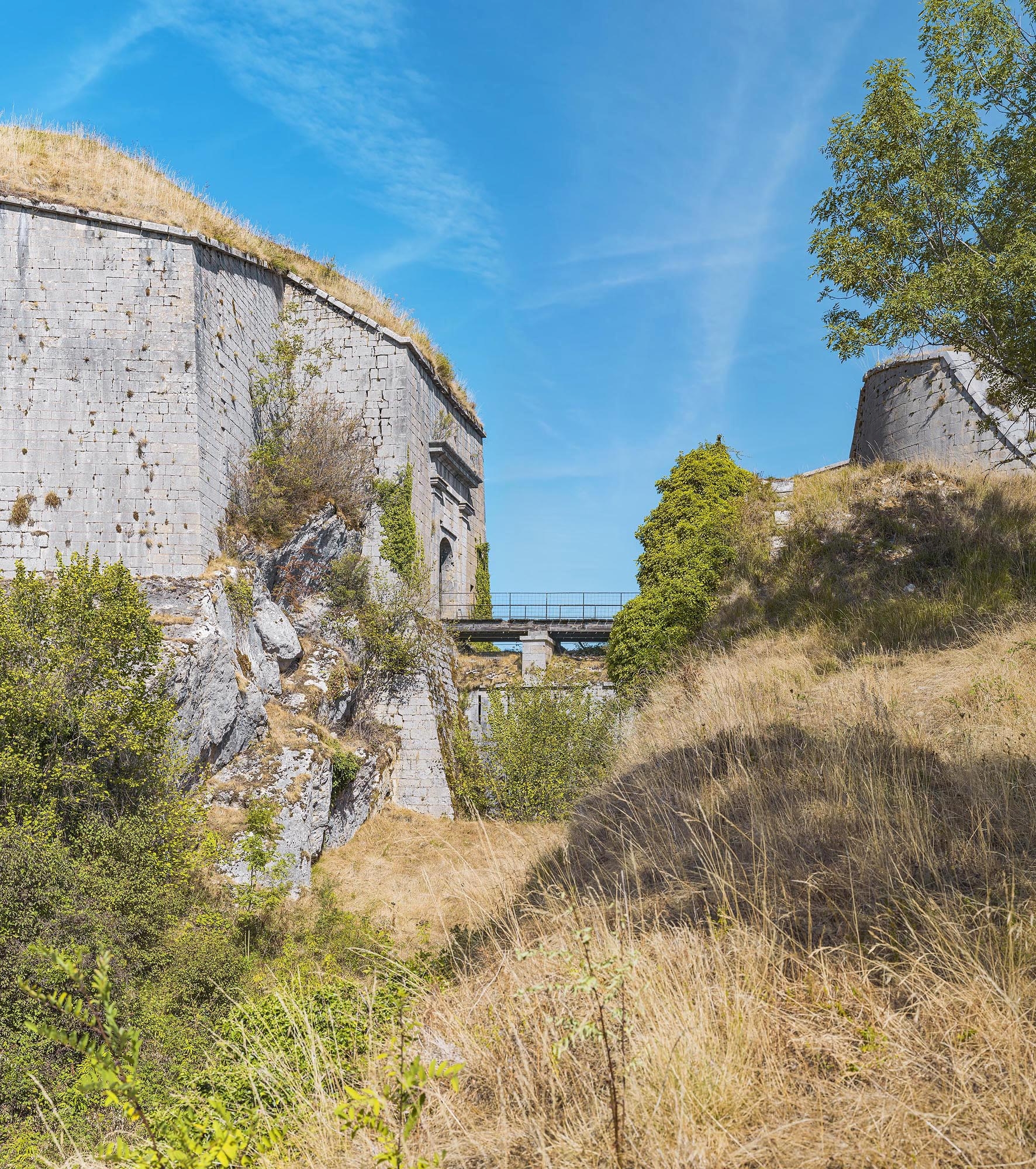

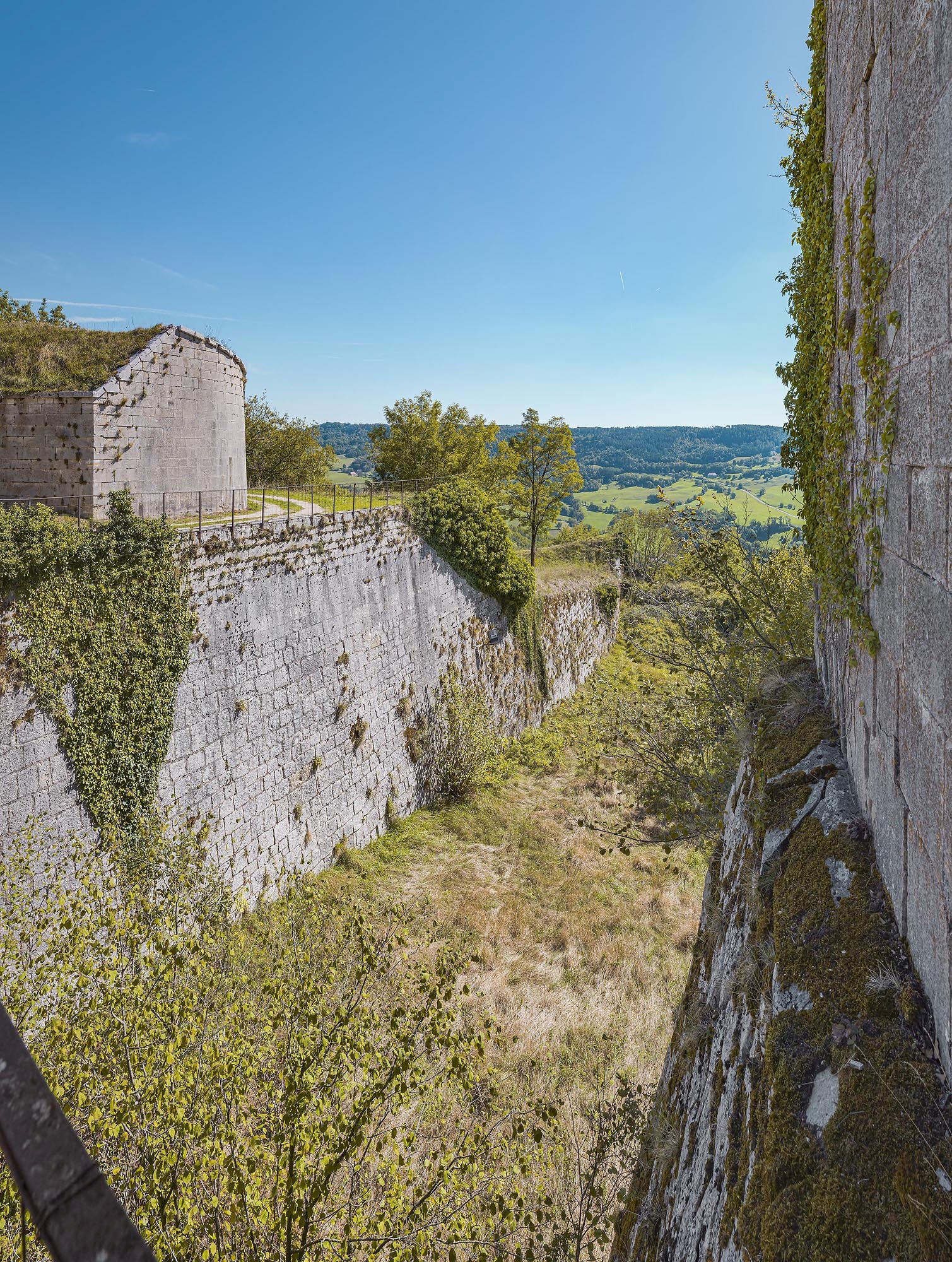

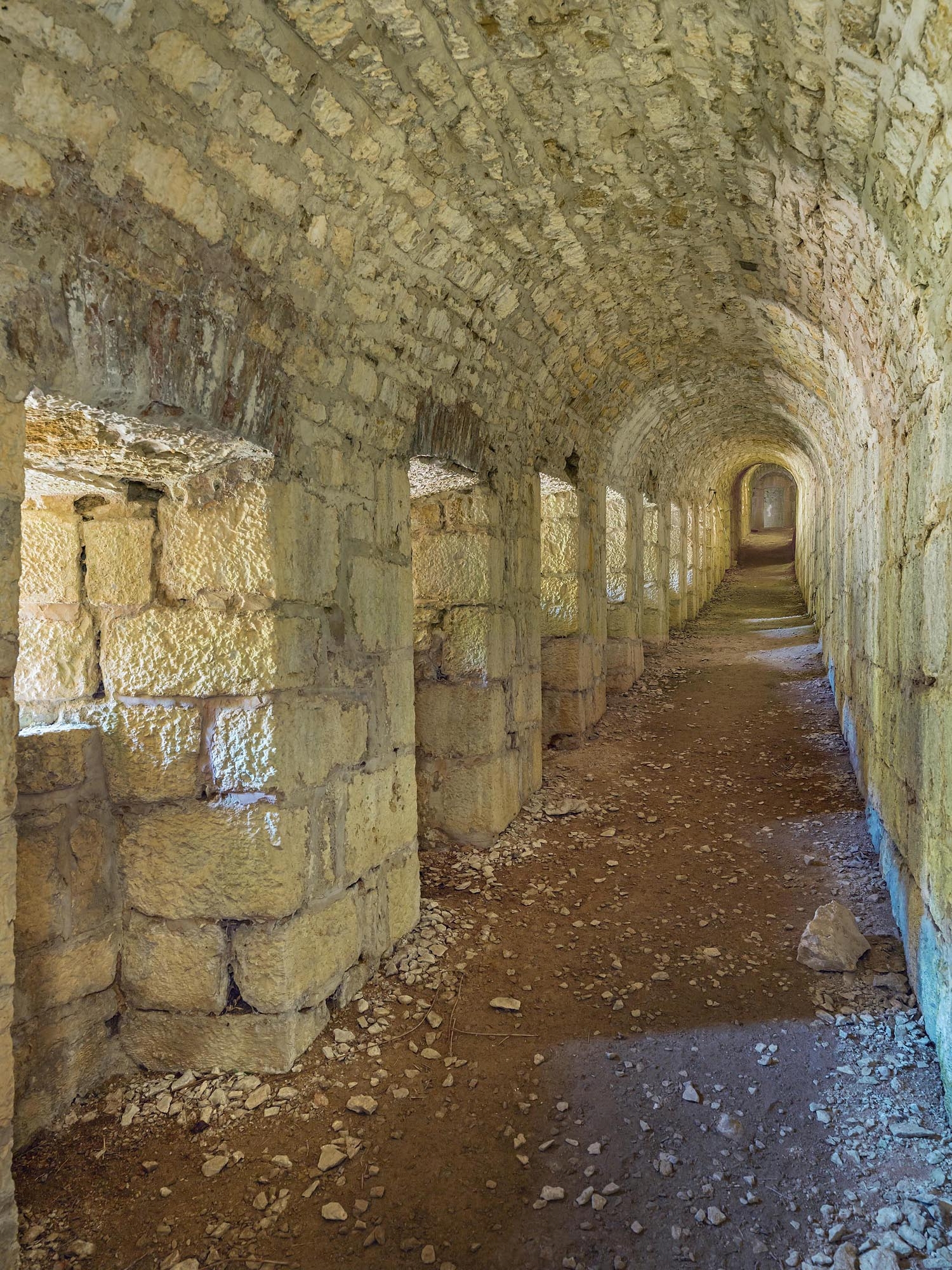

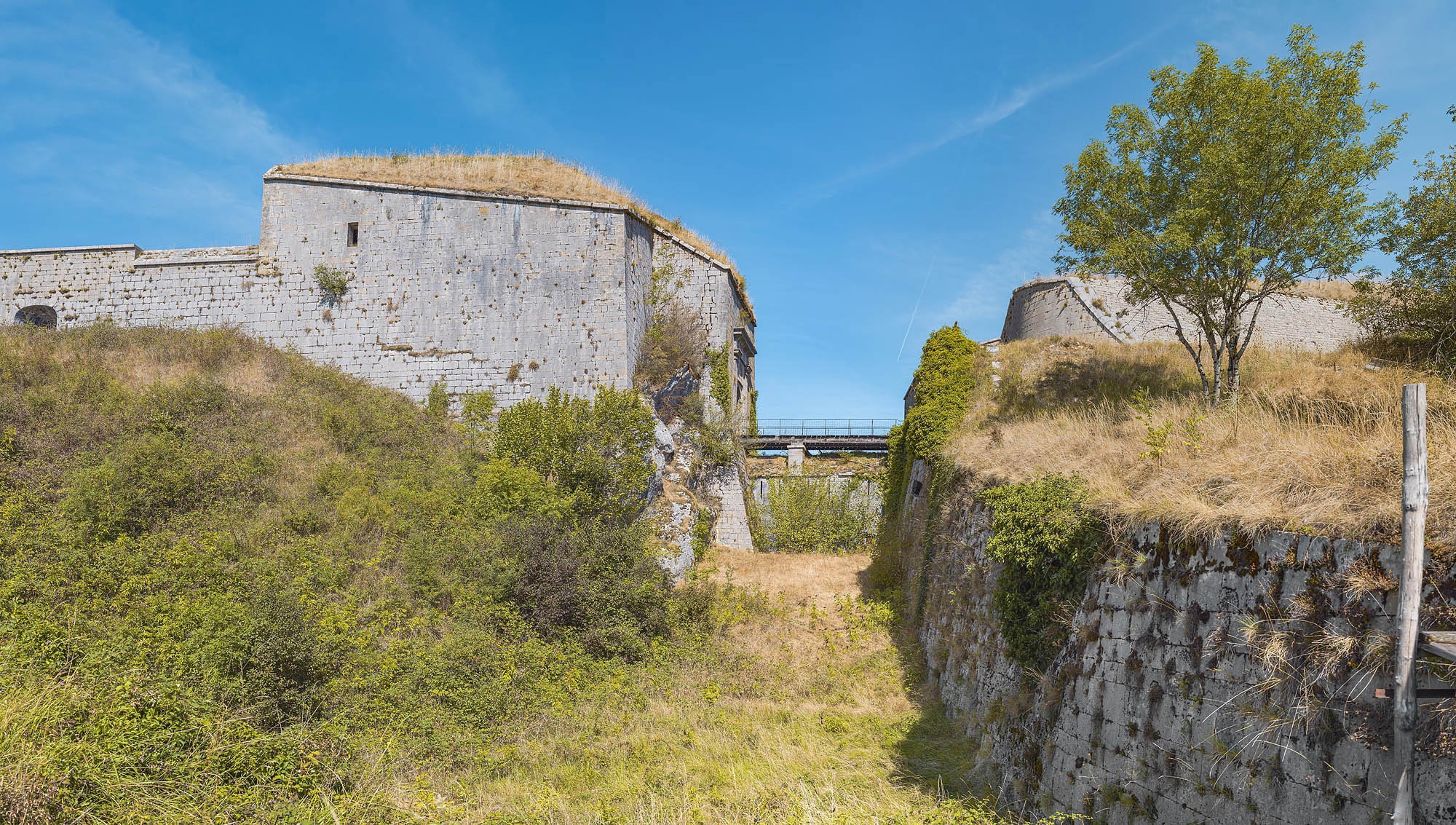

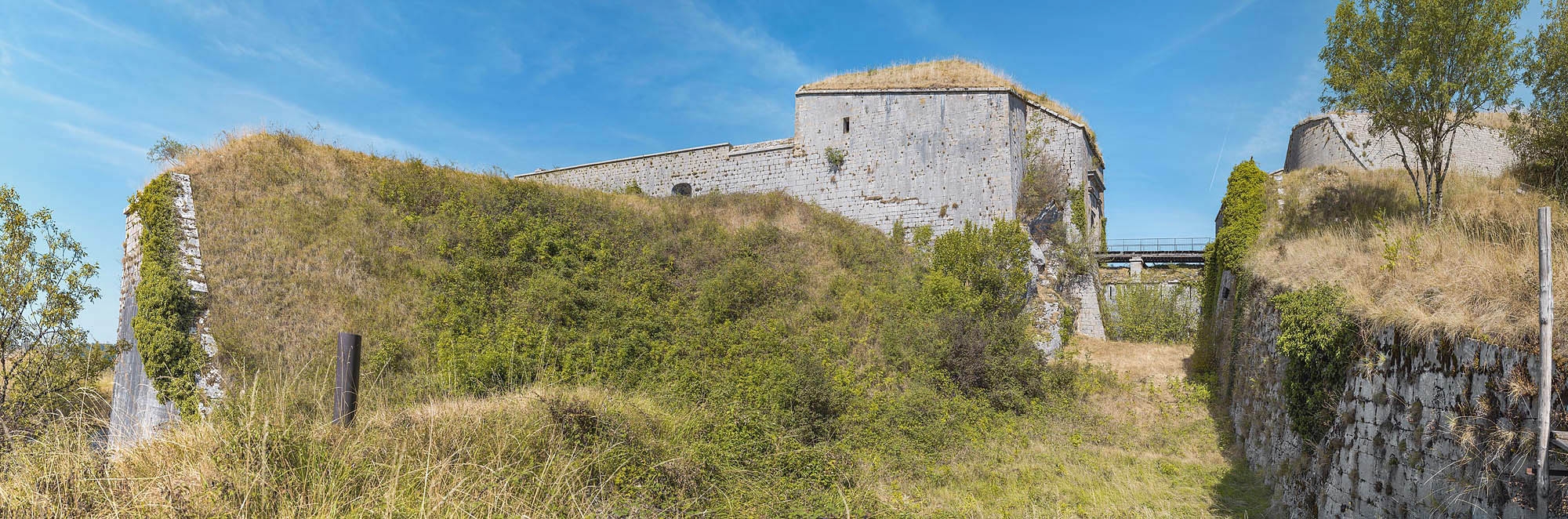

Après l'invasion autrichienne de 1815, le fort est en ruine. Les efforts de reconstruction se concentrent dans un un premier temps sur le fort Saint-André. Puis, la Direction du Génie s'attelle à rebâtir le fort Belin suivant les consignes du général Haxo, inspecteur général des fortifications frontalières. Le cavalier, ouvrage protégeant l'entrée de la plateforme principale du fort, est reconstruit d'après des plans dressés par le chef du bataillon du Génie en chef De Rochelle dès 1825. La façade antérieure de l'édifice est achevée en 1828. S'articulant sur plusieurs niveaux, celui-ci est conçu pour recevoir de l'artillerie sur son toit et un corps de garde au rez-de-chaussée. L'aménagement du premier étage se poursuit en 1829, projet comprenant des salles casematées pour accueillir des soldats, les anciennes casernes étant en ruine depuis 1814 et dans l'attente de celles projetées au niveau de la cour inférieure (du bastion carré). La contrescarpe est dotée d'une galerie et accessible depuis des caponnières, flanquant le fossé, permettant de prendre les assiégeants à revers. Un pont dormant remplace désormais l'ancien pont-levis.
Dossier d’œuvre architecture IA39002075
| Réalisé par
- enquête thématique régionale, fortifications royales et nationales en Bourgogne-Franche-Comté
redoute dite cavalier
Œuvre étudiée
Auteur
Copyright
- (c) Région Bourgogne-Franche-Comté, Inventaire du patrimoine
Dossier non géolocalisé
Localisation
-
Aire d'étude et canton
Bourgogne-Franche-Comté - Salins-les-Bains
-
Commune
Salins-les-Bains
-
Lieu-dit
Belin
-
Adresse
chemin Touillon
-

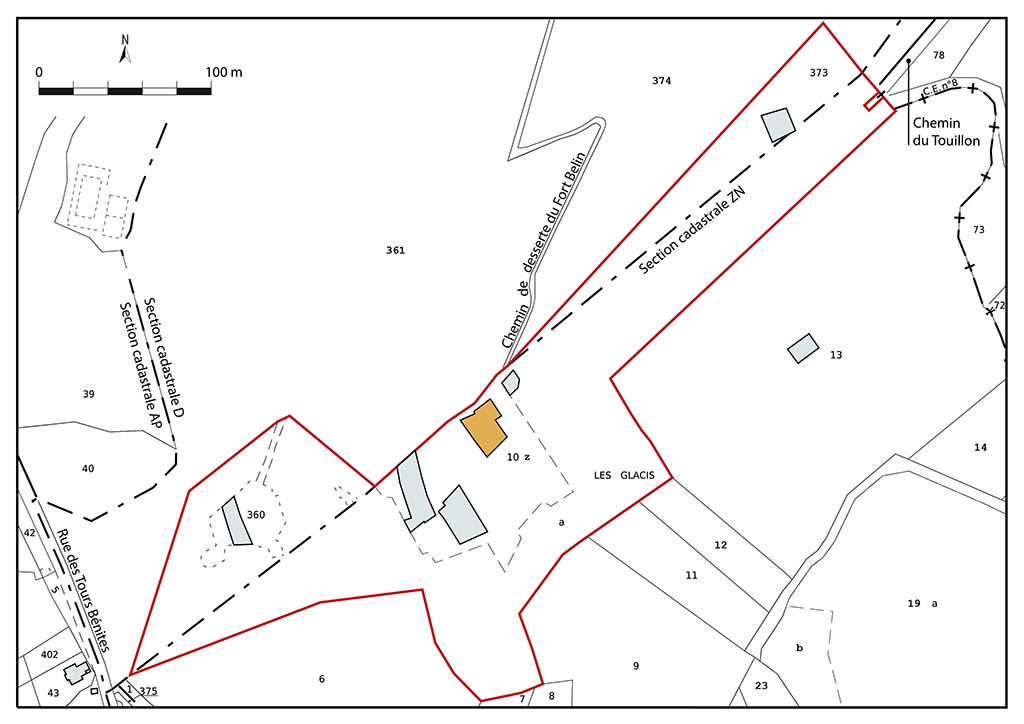

Cadastre
2022
D
373
;
1831
E
448
-
Dénominationsédifice fortifié, redoute
-
Appellationscavalier
-
Dossier dont ce dossier est partie constituante
-
Parties constituantes non étudiéescasemate, fossé
-
Période(s)
- Principale : 2e quart 19e siècle , daté par travaux historiques, porte la date
-
Dates
- 1828, porte la date
-
Auteur(s)
-
Auteur :
Haxo François-Nicolas-BenoîtHaxo François-Nicolas-BenoîtCliquez pour effectuer une recherche sur cette personne.
Haxo, François-Nicolas-Benoît (1774 - 1838). Ingénieur militaire français. Il devient général en 1810 et sert Napoléon 1er lors de la campagne de Russie. II commande le génie dans la Garde royale lors du retour de l'Empereur. En 1819, Haxo est nommé au poste d'inspecteur général des fortifications frontalières. Il participe à la restauration et la construction de nombreuses fortifications à partir de 1828, notamment à Grenoble, Besançon (forts de Bregille et Chaudanne), Belfort (Citadelle, camp du Vallon, fort des Barres, mur d'enceinte des faubourgs…), Briançon (fort du Château), Dunkerque, Saint-Omer, Sedan. Ses projets aboutiront aussi à la réalisation du fort de l'Écluse (fort d'en haut) dans l'Ain et du fort des Rousses dans le Jura. Il a travaillé en définitive sur près de soixante sites.
-
Auteur :

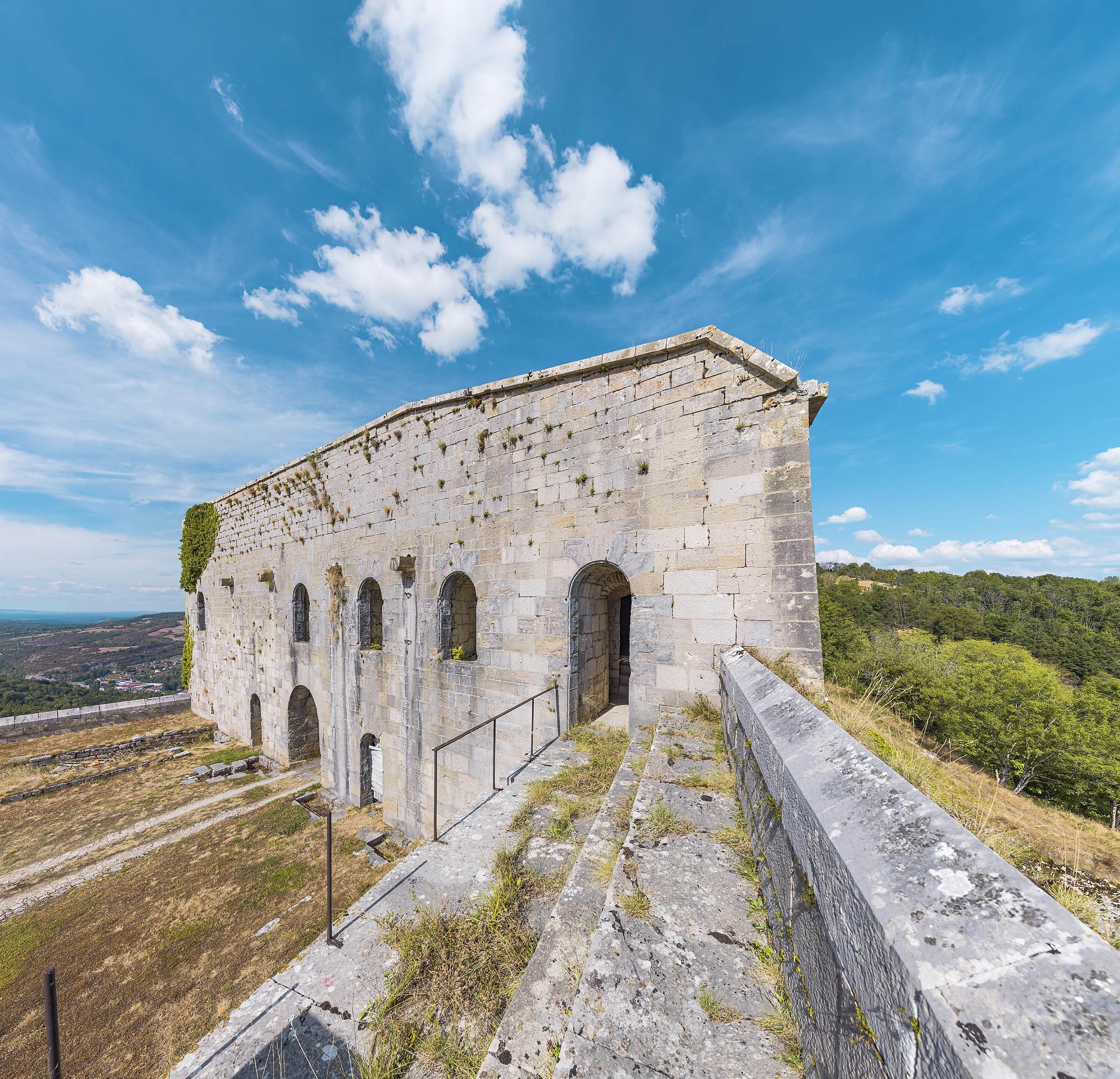

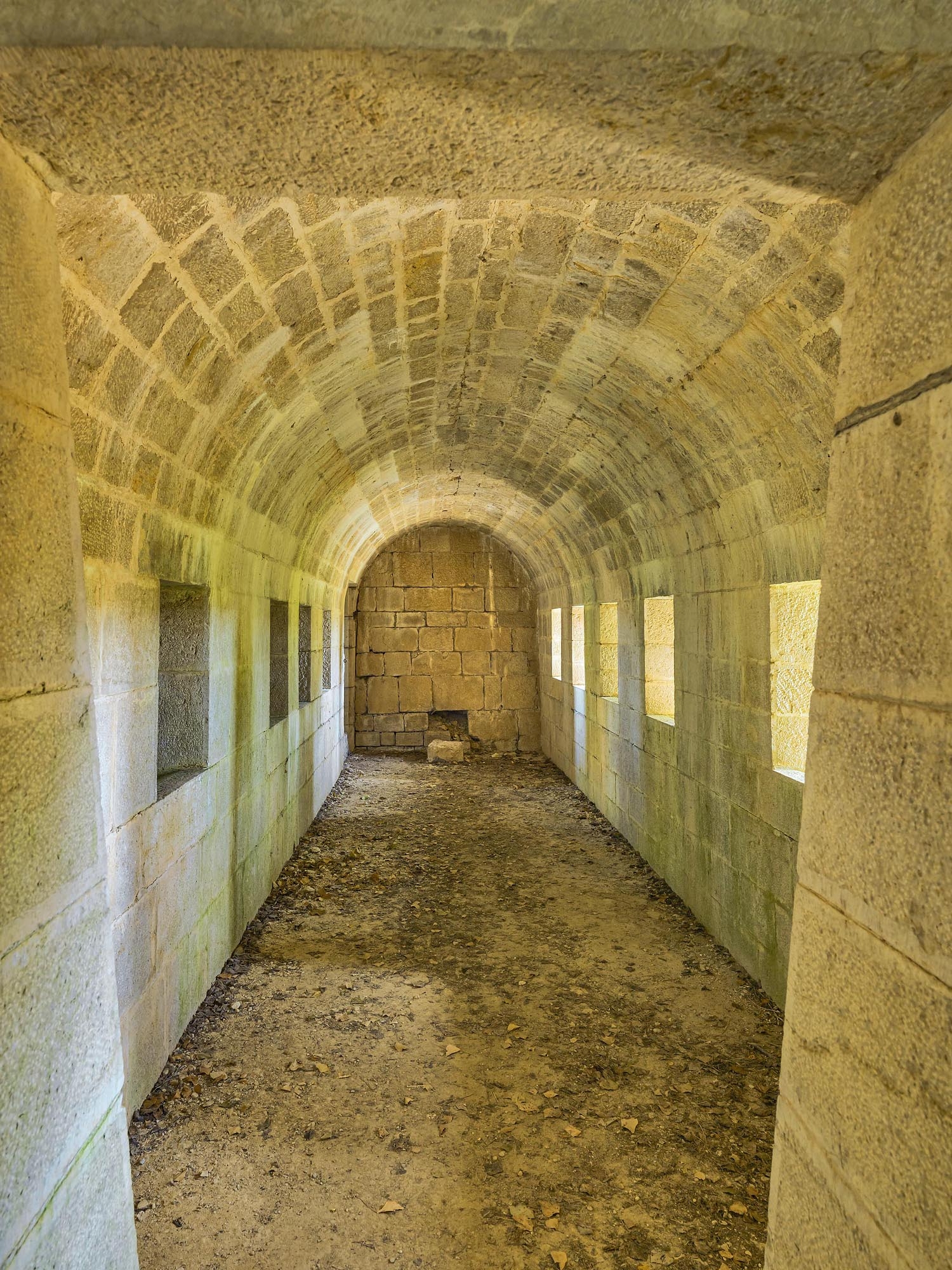

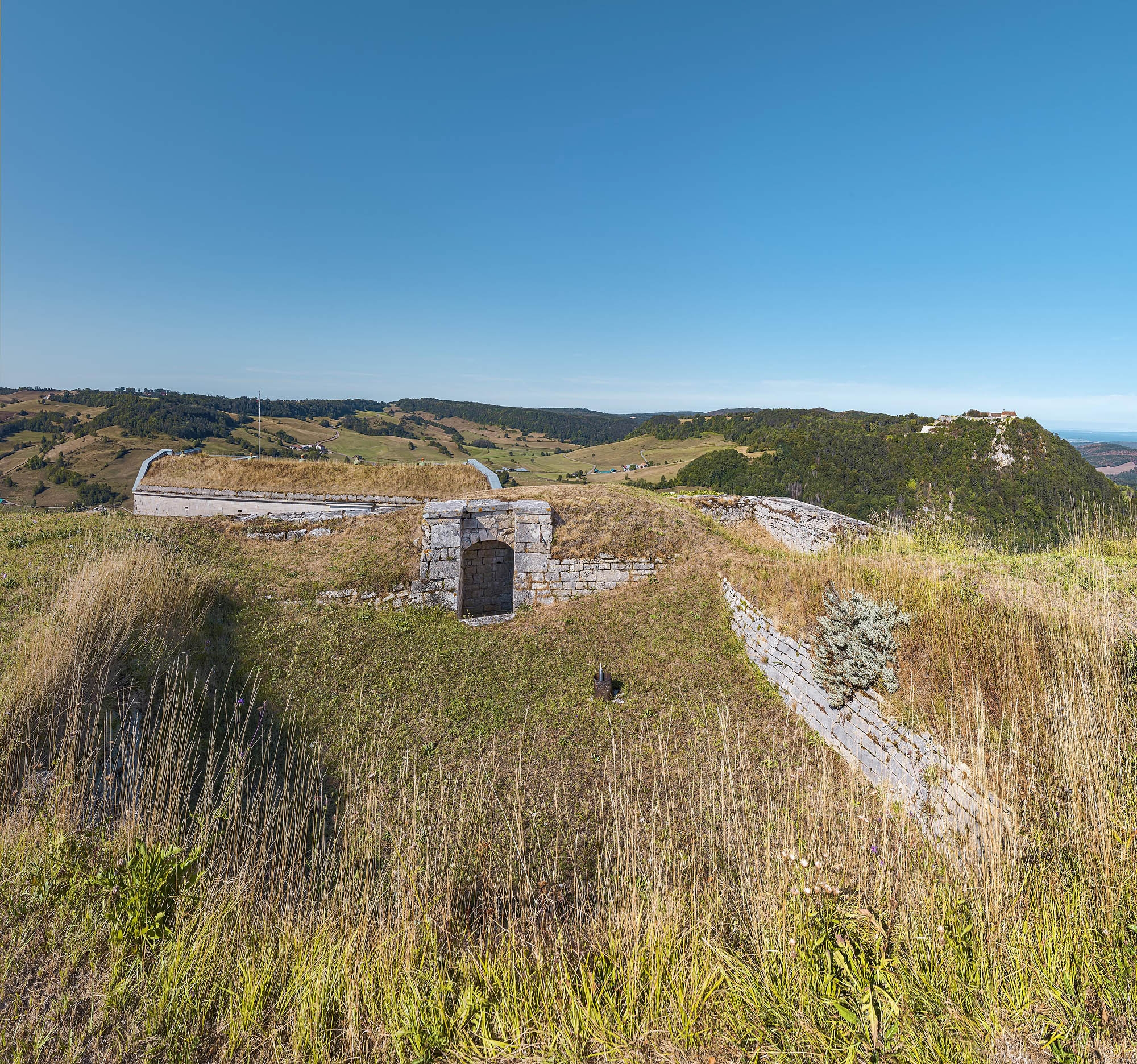

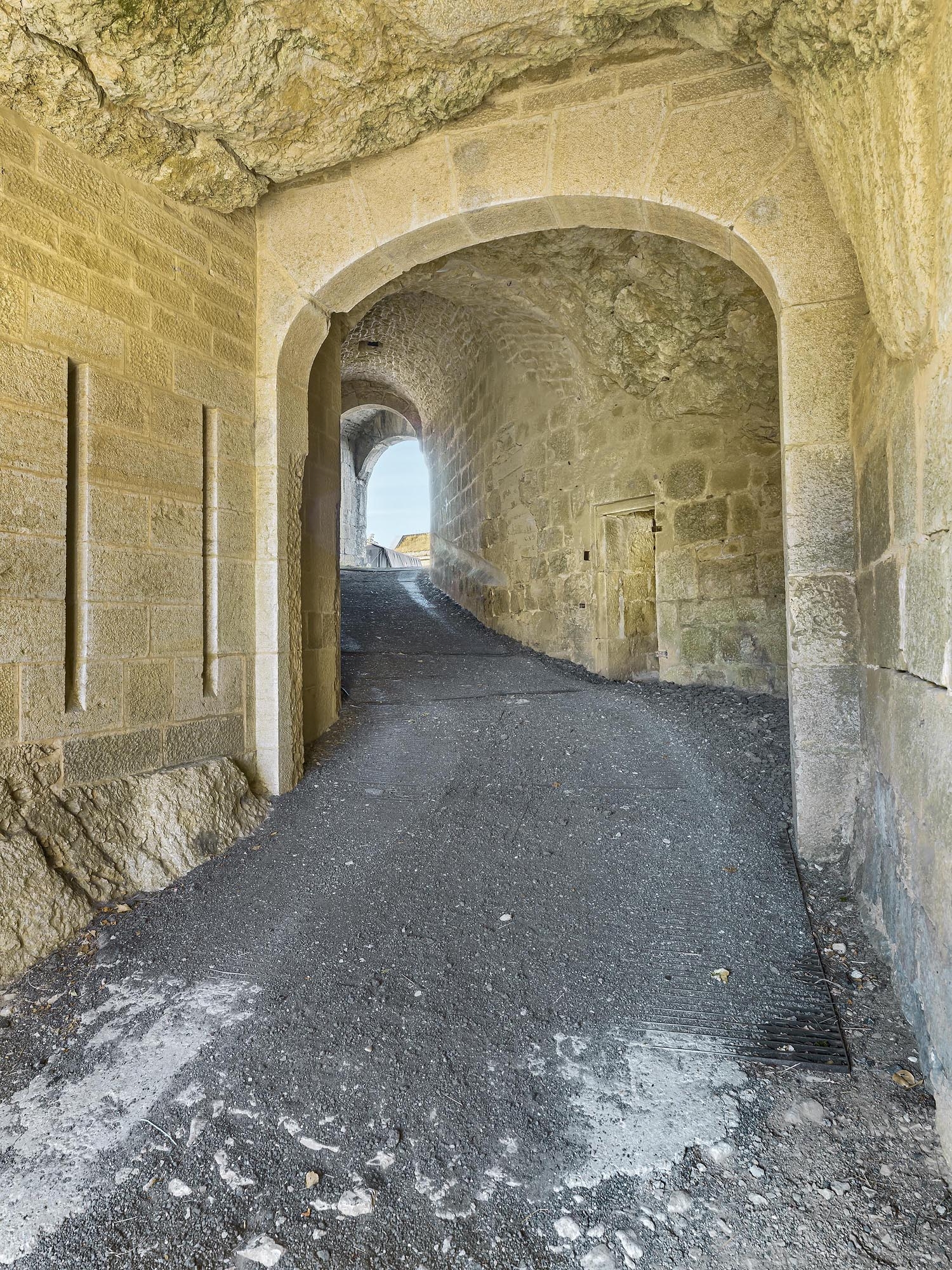

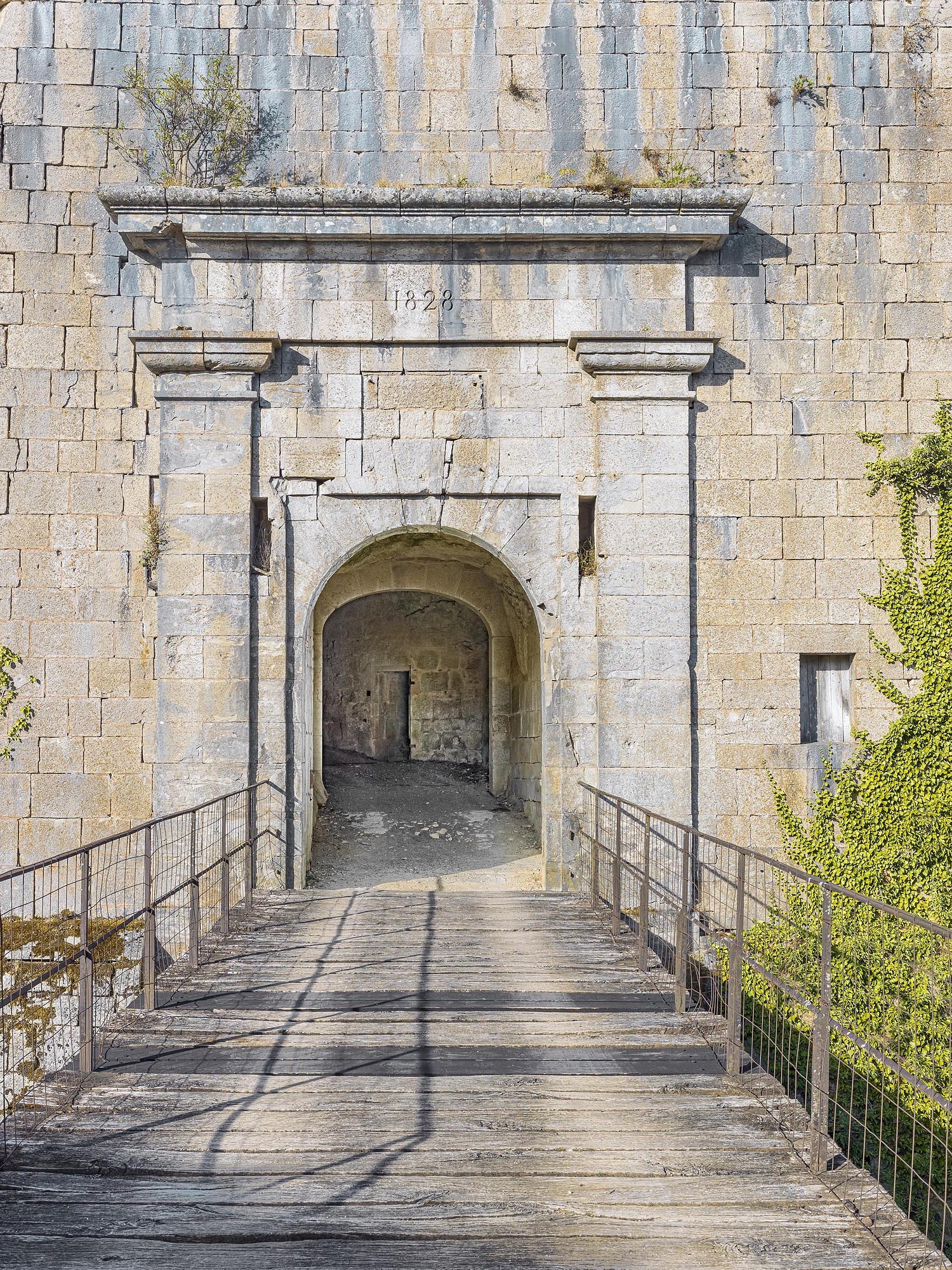

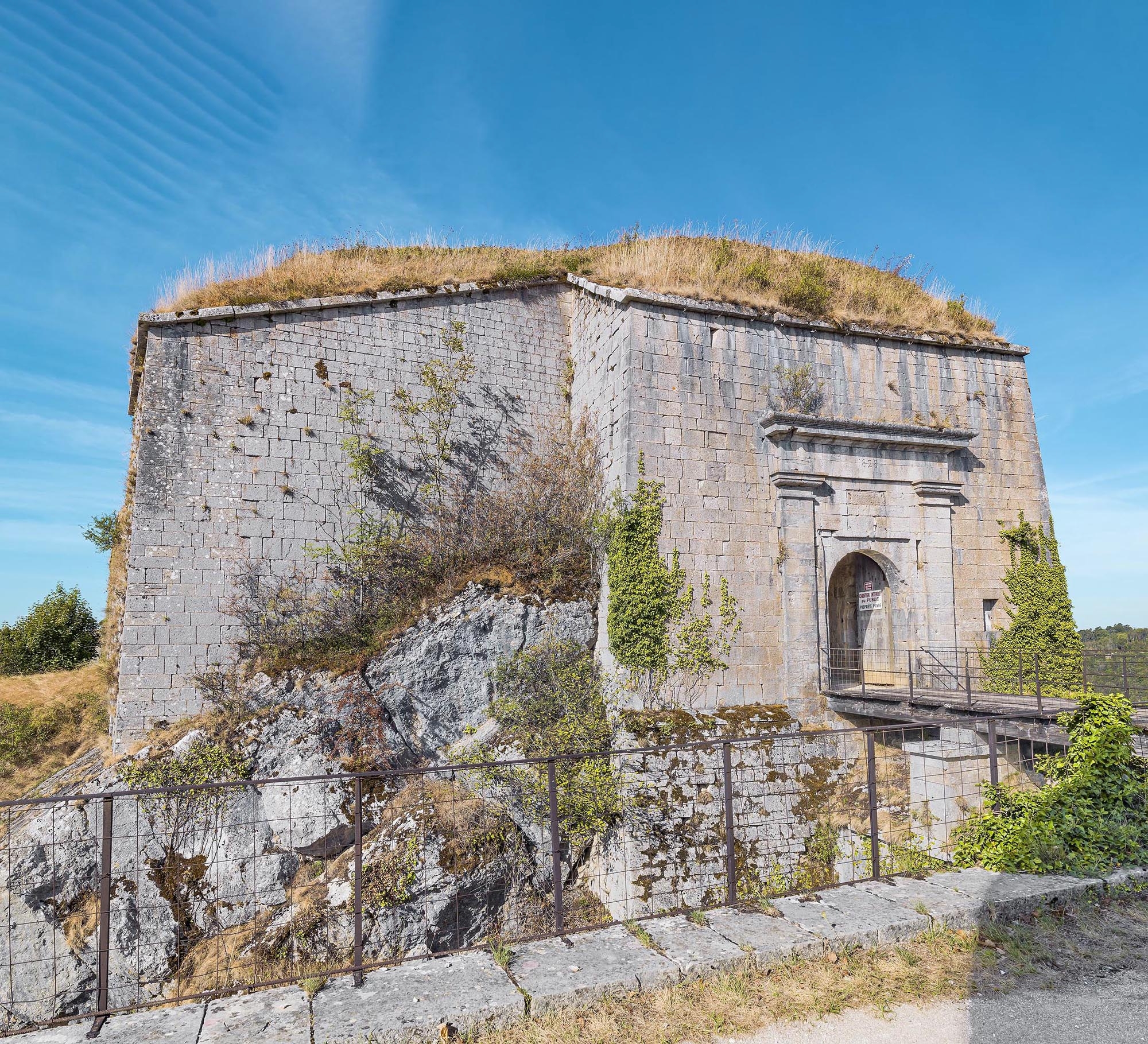

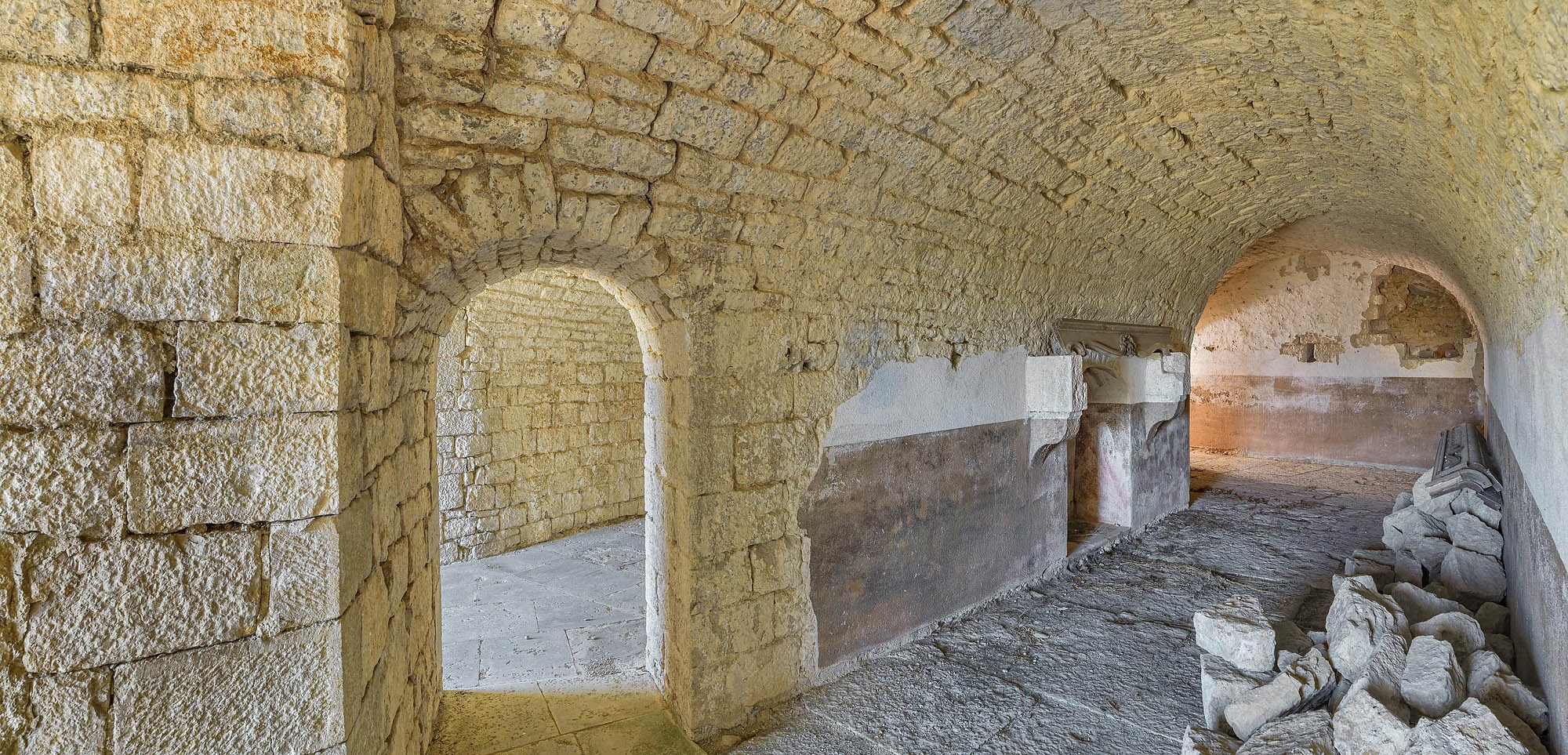

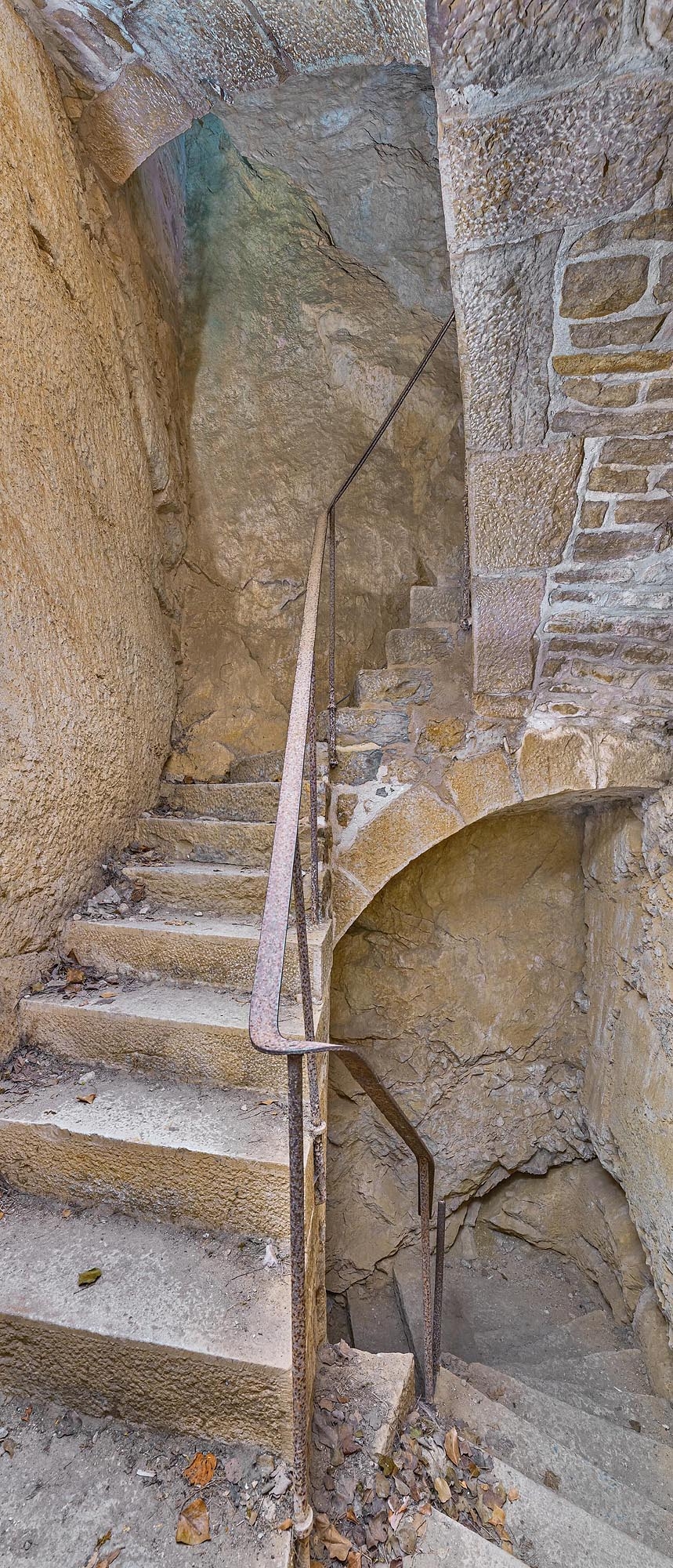

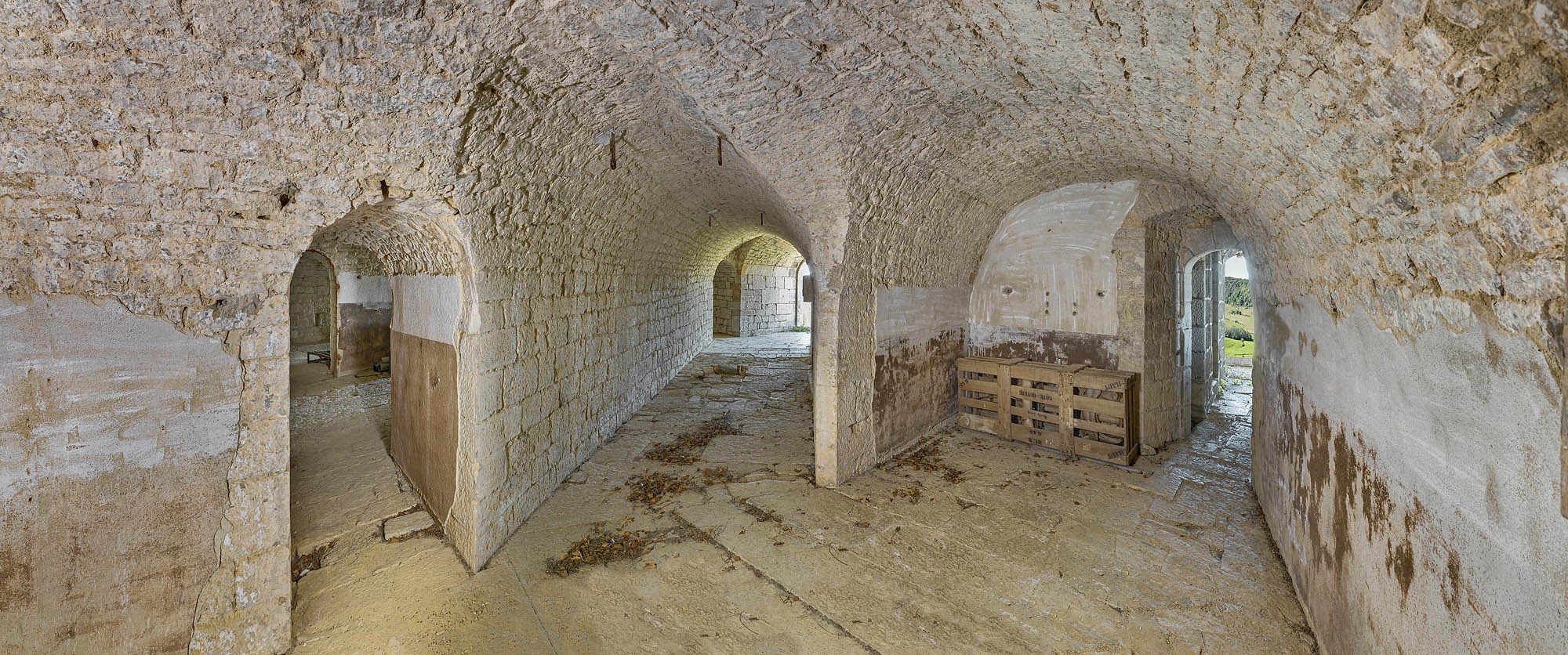

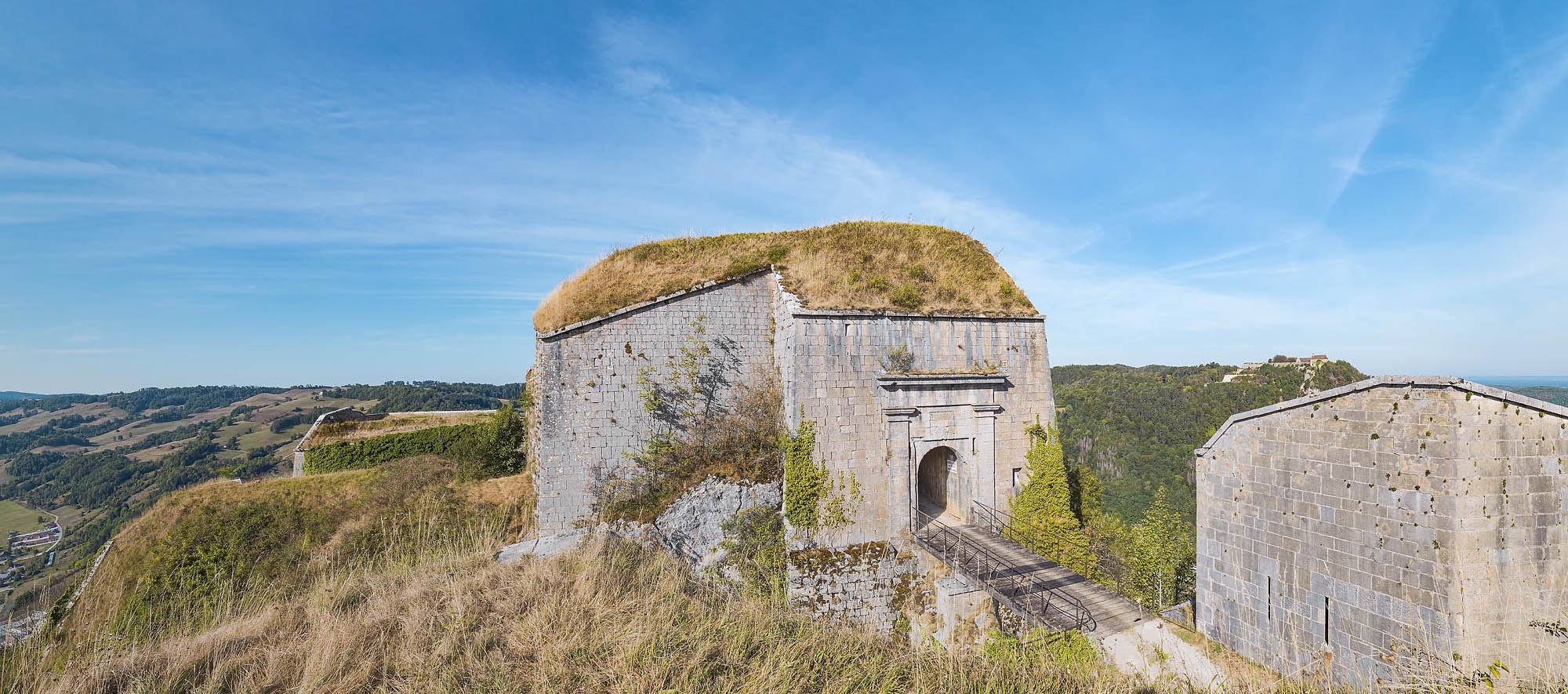

Le cavalier se compose d'un corps de bâtiment maçonné en pierre de taille calcaire.il s'articule sur deux étages de soubassement, un rez-de-chaussée surélevé et un étage carré. Chaque niveau dispose de pièces casematées. Précédée d'un pont, la porte d'entrée est voûtée en plein-cintre, ornée de pilastres et d'une corniche, et porte sa date de construction. Des embrasures protègent le passage intérieur. Un escalier intérieur dessert les deux étages de soubassement vers les caponnières. Le toit terrasse du cavalier est couvert de terre végétalisée.
-
Toitsterre en couverture
-
Planssystème bastionné
-
Étages2 étages de soubassement, rez-de-chaussée surélevé, 1 étage carré
-
Couvrements
- voûte en berceau segmentaire
-
Couvertures
- terrasse
-
Escaliers
- escalier dans-oeuvre
-
Statut de la propriétépropriété de la commune
-
Protectionsclassé MH partiellement, 1984/12/21
-
Précisions sur la protection
Le fort proprement dit, la Redoute de Grelimback ; Bas-Belin, ainsi que leurs liaisons (cad. E 1, 90 ; D 360) : classement par arrêté du 21 décembre 1984
-
Référence MH
- (c) Région Bourgogne-Franche-Comté, Inventaire du patrimoine
- (c) Service historique de la Défense
- (c) Région Bourgogne-Franche-Comté, Inventaire du patrimoine
- (c) Région Bourgogne-Franche-Comté, Inventaire du patrimoine
- (c) Région Bourgogne-Franche-Comté, Inventaire du patrimoine
- (c) Région Bourgogne-Franche-Comté, Inventaire du patrimoine
- (c) Région Bourgogne-Franche-Comté, Inventaire du patrimoine
- (c) Région Bourgogne-Franche-Comté, Inventaire du patrimoine
- (c) Région Bourgogne-Franche-Comté, Inventaire du patrimoine
- (c) Région Bourgogne-Franche-Comté, Inventaire du patrimoine
- (c) Région Bourgogne-Franche-Comté, Inventaire du patrimoine
- (c) Région Bourgogne-Franche-Comté, Inventaire du patrimoine
- (c) Région Bourgogne-Franche-Comté, Inventaire du patrimoine
- (c) Région Bourgogne-Franche-Comté, Inventaire du patrimoine
- (c) Région Bourgogne-Franche-Comté, Inventaire du patrimoine
- (c) Région Bourgogne-Franche-Comté, Inventaire du patrimoine
- (c) Région Bourgogne-Franche-Comté, Inventaire du patrimoine
- (c) Région Bourgogne-Franche-Comté, Inventaire du patrimoine
- (c) Région Bourgogne-Franche-Comté, Inventaire du patrimoine
Documents d'archives
-
Ministère de la Défense, Service historique de la Défense, Vincennes : 1 VH 1611-1620
Service Historique de la Défense, Vincennes : 1 VH 1611-1620. Projets des travaux à effectuer aux fortifications et aux bâtiments militaires de la place. Mémoire, états, correspondance, cartes, plans. 1677-1875.
- 1 VH 1611 :1 677-1799
- 1 VH 1612 : 1800-1817
- 1 VH 1613 : 1818-1821
- 1 VH 1614 : 1822-1826
- 1 VH 1615 : 1827-1831
- 1 VH 1616 : 1832-1835
- 1 VH 1617 : 1835-1838
- 1 VH 1618 : 1839-1845
- 1 VH 1619 : 1846-1853
- 1 VH 1620 : 1854-1875
1 VH 1614 ; 1 VH 1615; 1 VH 1617 ; 1 VH 1618 ; 1 VH 1619 ; 1 VH 1620 -
Ministère de la Défense, Service historique de la Défense, Vincennes : 1 VK 215-333
Service Historique de la Défense, Vincennes : 1 VK 215-333. Minutes des avis de fonds destinés aux travaux exécutés dans les places. 1840-1885.
1 VK 313 -
Ministère de la Défense, Service historique de la Défense, Vincennes : Gr 4 V86
Service Historique de la Défense, Vincennes : Gr 4 V86. Registres et Grand atlas provenant du Génie : Place de Salins. 1755- 1963.
Bibliographie
-
Pinault, L. Notice historique sur le fort Saint-André de Salins-les-Bains (Jura). Salins : Impr. du Salinois, 1932.
-
Blandin, Patrick. Dossier de protection du fort Belin, à Salins-les-Bains. - Besançon : Drac de Franche-Comté, Conservation régionale des Monuments historiques. 1984.
Documents figurés
-
Ministère de la Défense, Service historique de la Défense, Vincennes : GH 1 VH 1614

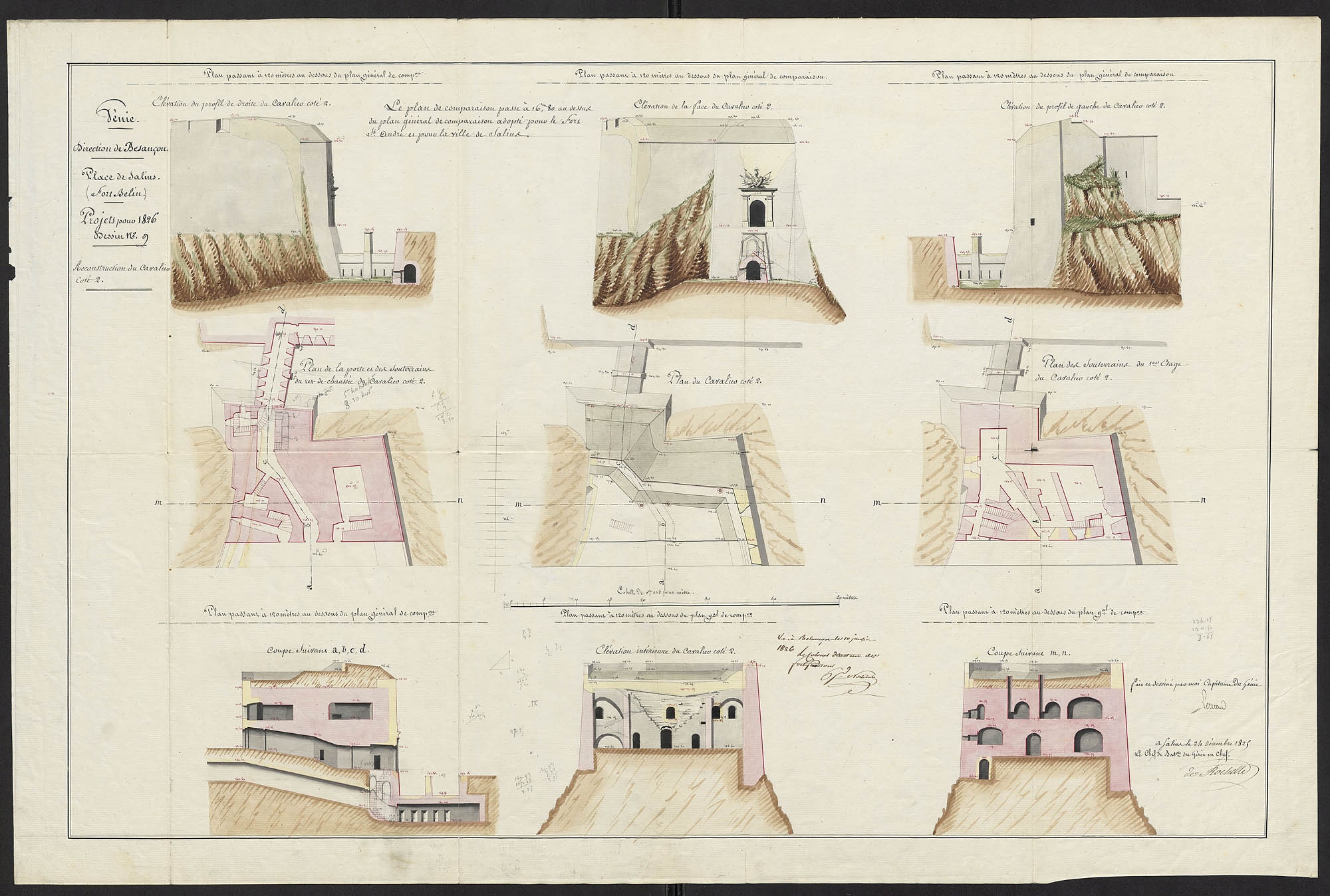

Génie. Direction de Besançon. Place de Salins (fort Belin). Projets pour 1826. Reconstruction du cavalier. Dessin (plume, lavis), par le capitaine du Génie Perreau. Décembre 1825.
