Kuntz, Thierry. Photographe au service régional de l'Inventaire général de Bourgogne-Franche-Comté.
Dossier d’œuvre architecture IA39002076
| Réalisé par
- enquête thématique régionale, fortifications royales et nationales en Bourgogne-Franche-Comté
réduit intérieur
Œuvre étudiée
Auteur
Copyright
- (c) Région Bourgogne-Franche-Comté, Inventaire du patrimoine
Dossier non géolocalisé
Localisation
-
Aire d'étude et canton
Bourgogne-Franche-Comté - Salins-les-Bains
-
Commune
Salins-les-Bains
-
Lieu-dit
Belin
-
Adresse
chemin touillon
-

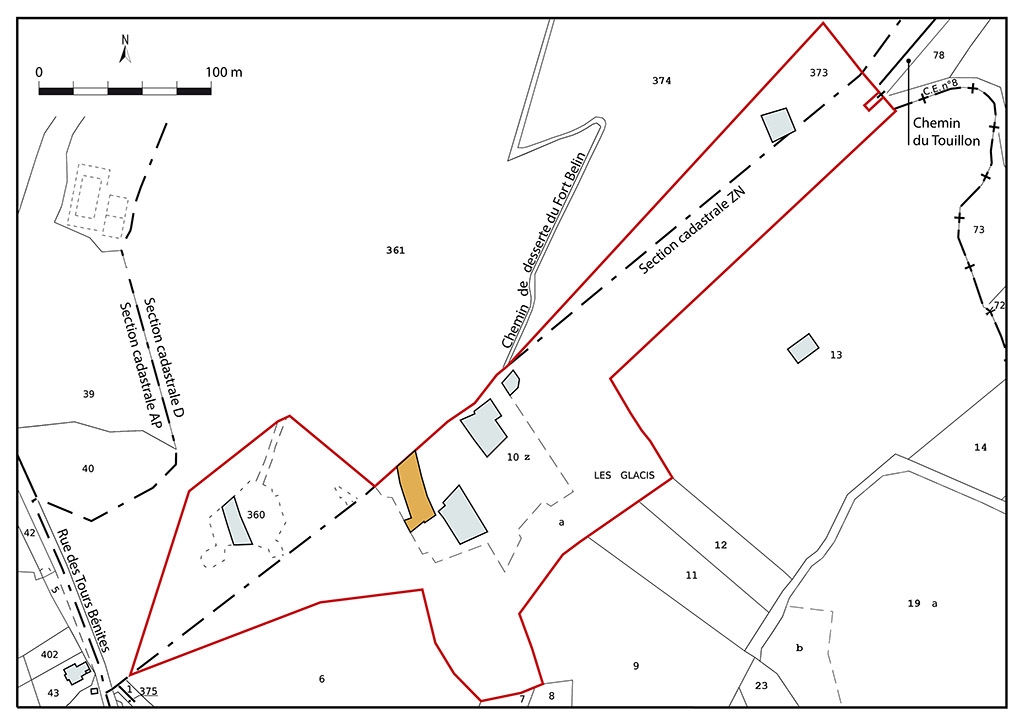

Cadastre
2022
ZN
10
;
1831
E
448
-
Dénominationsréduit
-
Dossier dont ce dossier est partie constituante
-
Parties constituantes non étudiéescasemate

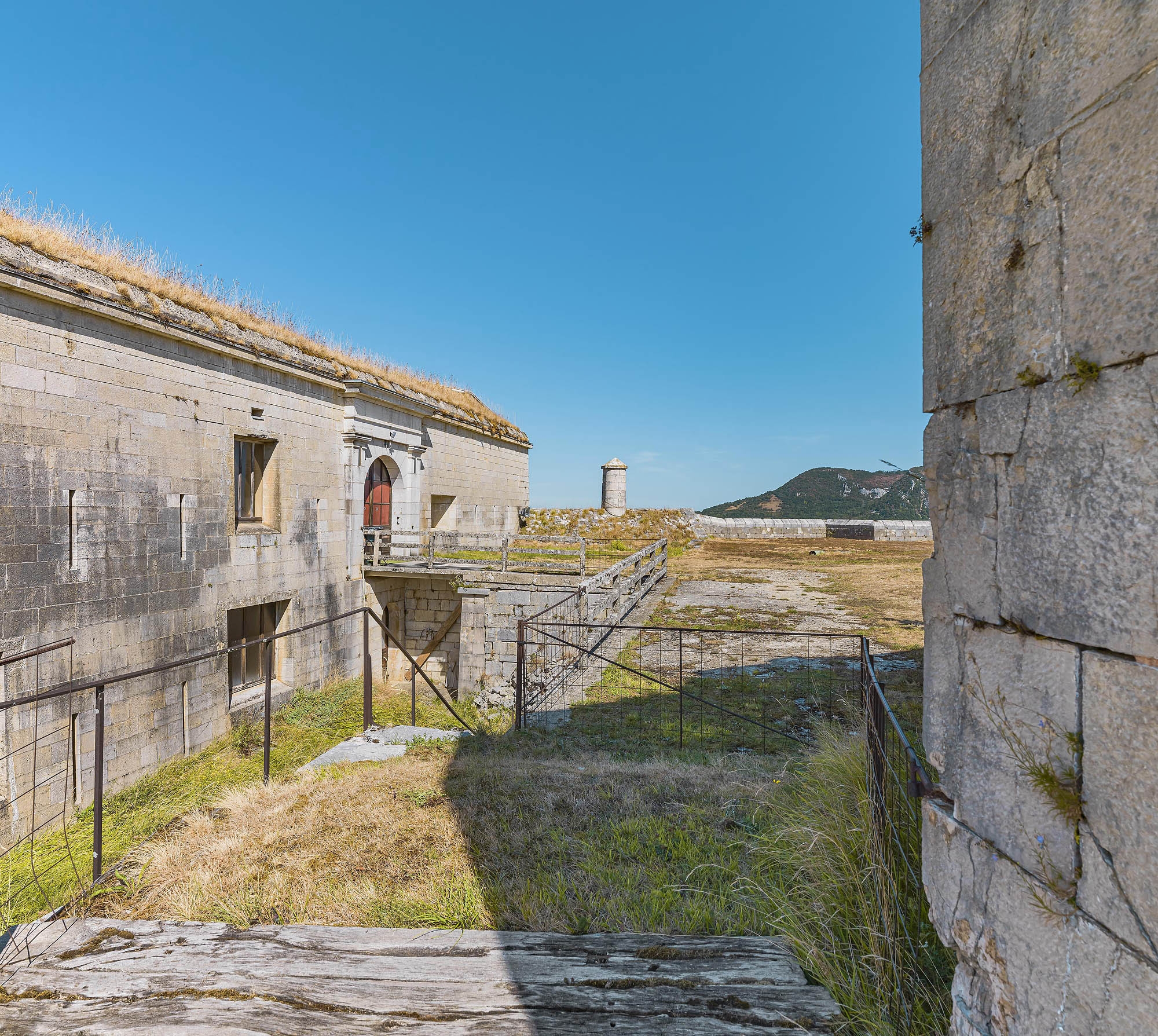

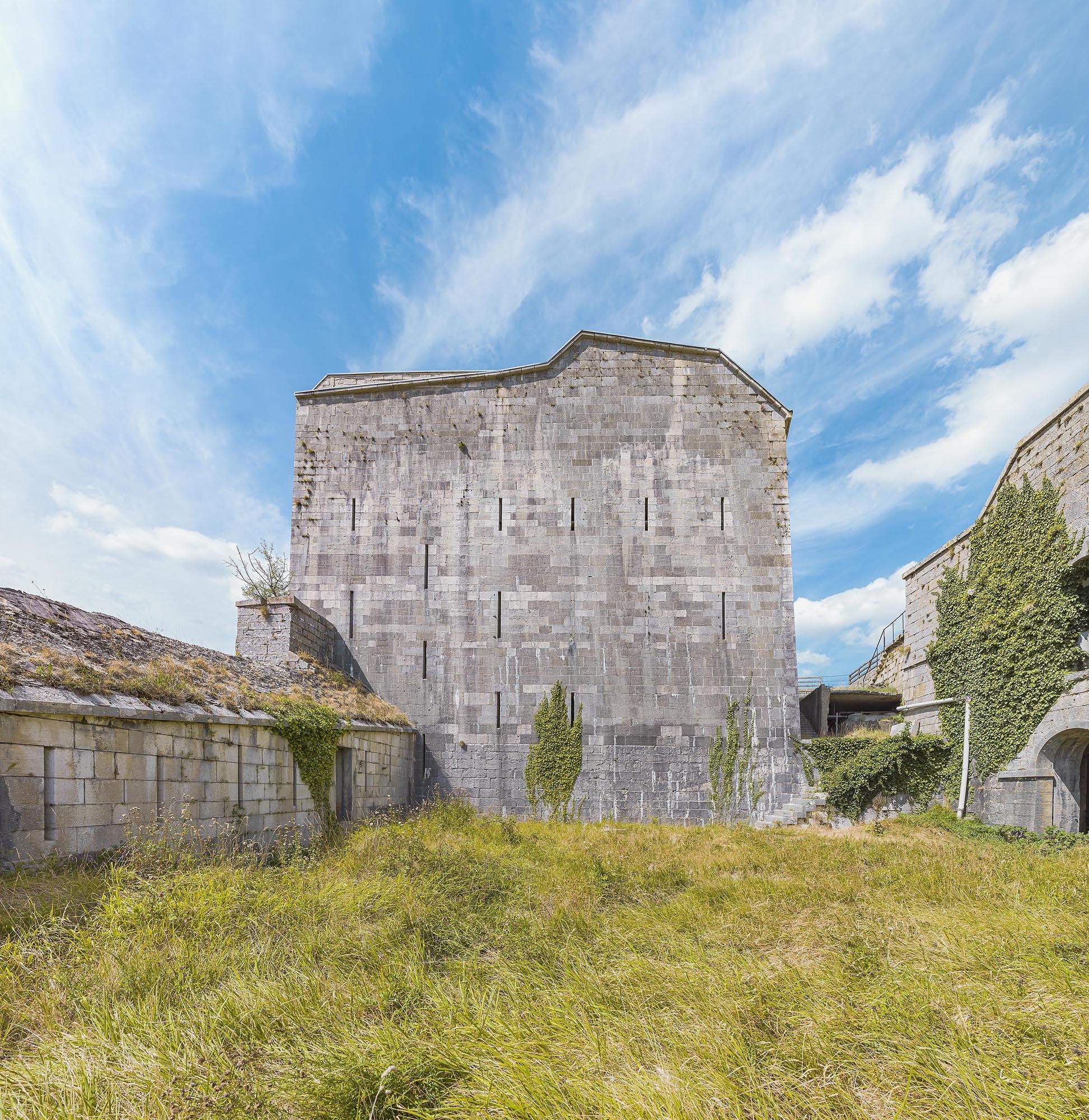

Le fort Belin est détruit par les soldats autrichiens en 1815. Le général Haxo est chargé par le roi de fortifier la frontière est du pays. Belin fait partie des forts qui entrent dans cette politique de restauration et reconstruction. Le site ne dispose plus d'un bâtiment capable d'accueillir des troupes, des salles de logistique, notamment des magasins pour l'artillerie et les denrées alimentaires. Ainsi, la construction d'un réduit sur la plateforme principale du fort, est-elle approuvée par le Comité du Génie. Les travaux débutent à la fin des années 1830. L'édifice est achevé en 1844 comme l'indique la date gravée au niveau de l'entrée principale. initialement, un fossé (encore partiellement visible) séparait le bâtiment de la place d'arme. La façade antérieure et le mur pignon sud n'ont pas d'ouvertures : seules des embrasures sont présentes, preuve que ce réduit serait l'ultime retranchement en cas de siège. Un batardeau est implanté fermant le fossé sur son extrémité nord. Le réduit est conçu avec des salles et chambres voûtées à l'épreuve des bombes. Le magasin à poudre du fort y est installé dans un étage inférieur. Un atlas militaire réalisé au 19e siècle présente la disposition des salles : le rez-de-chaussée était réservé aux chambres des soldats dont une pour un officier, tandis que l'étage inférieur abritait les magasins pour les munitions, l'approvisionnement de siège, des subsistances et le magasin aux pains notamment.
Le réduit est désormais habité par le locataire du fort.
-
Période(s)
- Principale : 2e quart 19e siècle , daté par travaux historiques, porte la date
-
Dates
- 1844, porte la date
-
Auteur(s)
-
Personnalité :
Haxo François-Nicolas-Benoîtcommanditaire attribution par travaux historiquesHaxo François-Nicolas-BenoîtCliquez pour effectuer une recherche sur cette personne.
Haxo, François-Nicolas-Benoît (1774 - 1838). Ingénieur militaire français. Il devient général en 1810 et sert Napoléon 1er lors de la campagne de Russie. II commande le génie dans la Garde royale lors du retour de l'Empereur. En 1819, Haxo est nommé au poste d'inspecteur général des fortifications frontalières. Il participe à la restauration et la construction de nombreuses fortifications à partir de 1828, notamment à Grenoble, Besançon (forts de Bregille et Chaudanne), Belfort (Citadelle, camp du Vallon, fort des Barres, mur d'enceinte des faubourgs…), Briançon (fort du Château), Dunkerque, Saint-Omer, Sedan. Ses projets aboutiront aussi à la réalisation du fort de l'Écluse (fort d'en haut) dans l'Ain et du fort des Rousses dans le Jura. Il a travaillé en définitive sur près de soixante sites.
-
Personnalité :

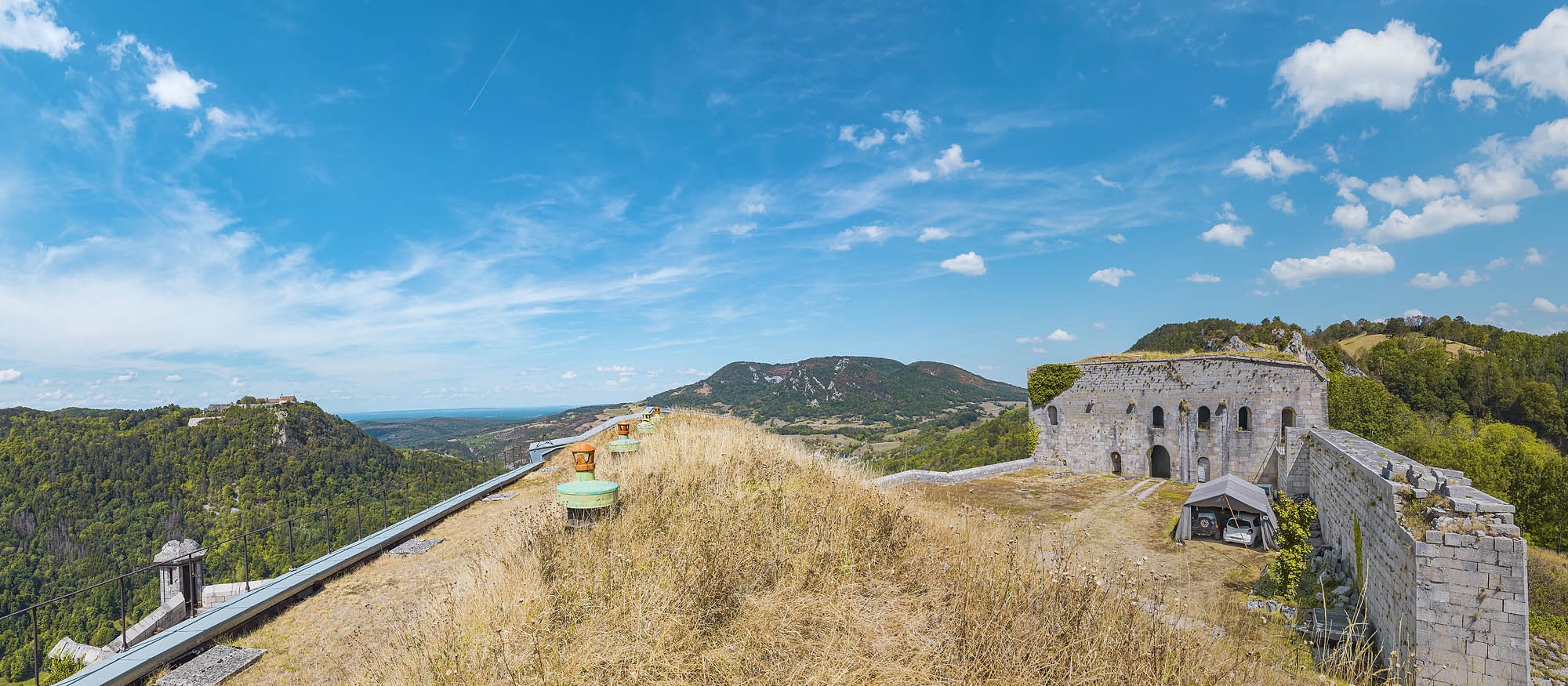

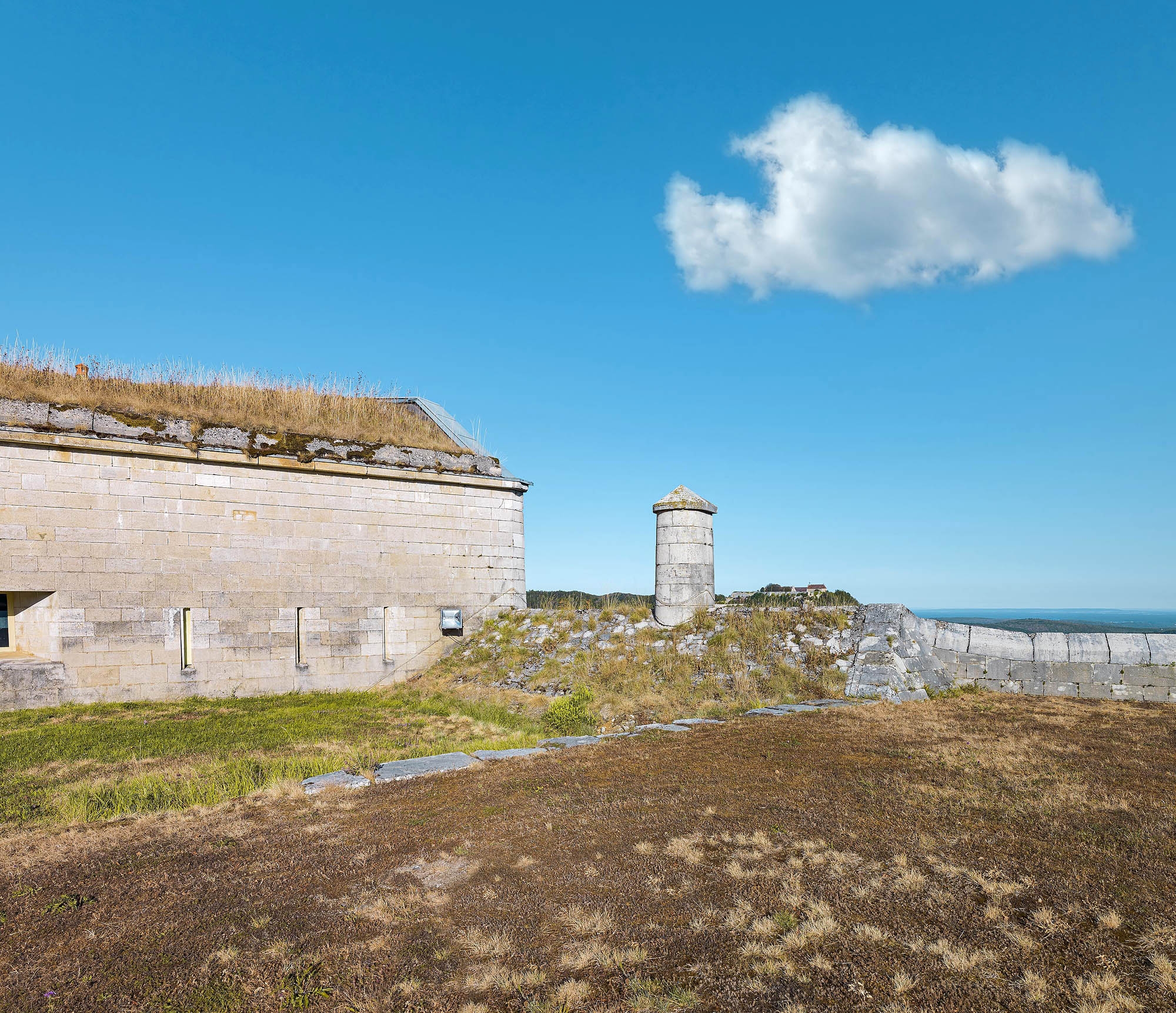

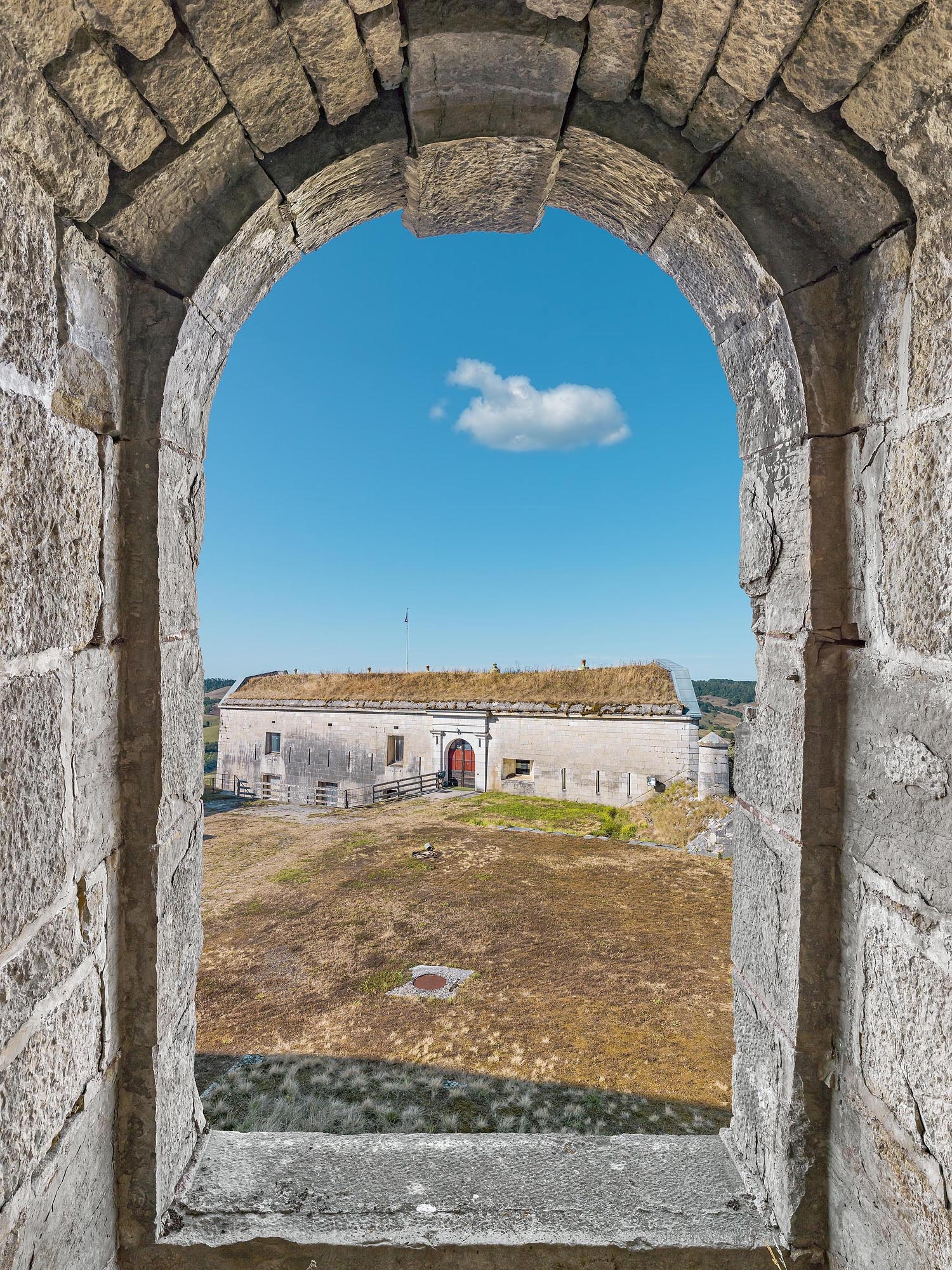

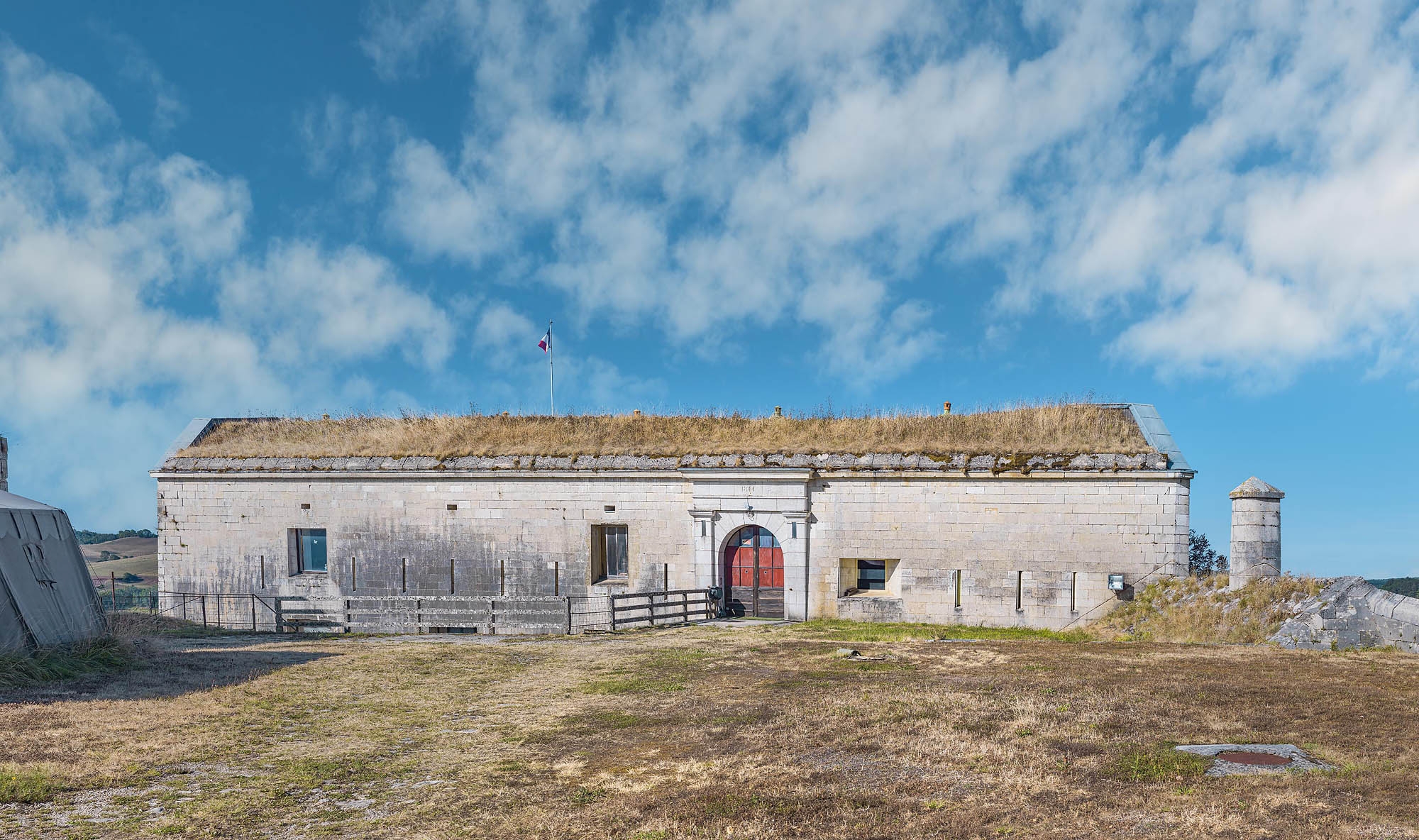

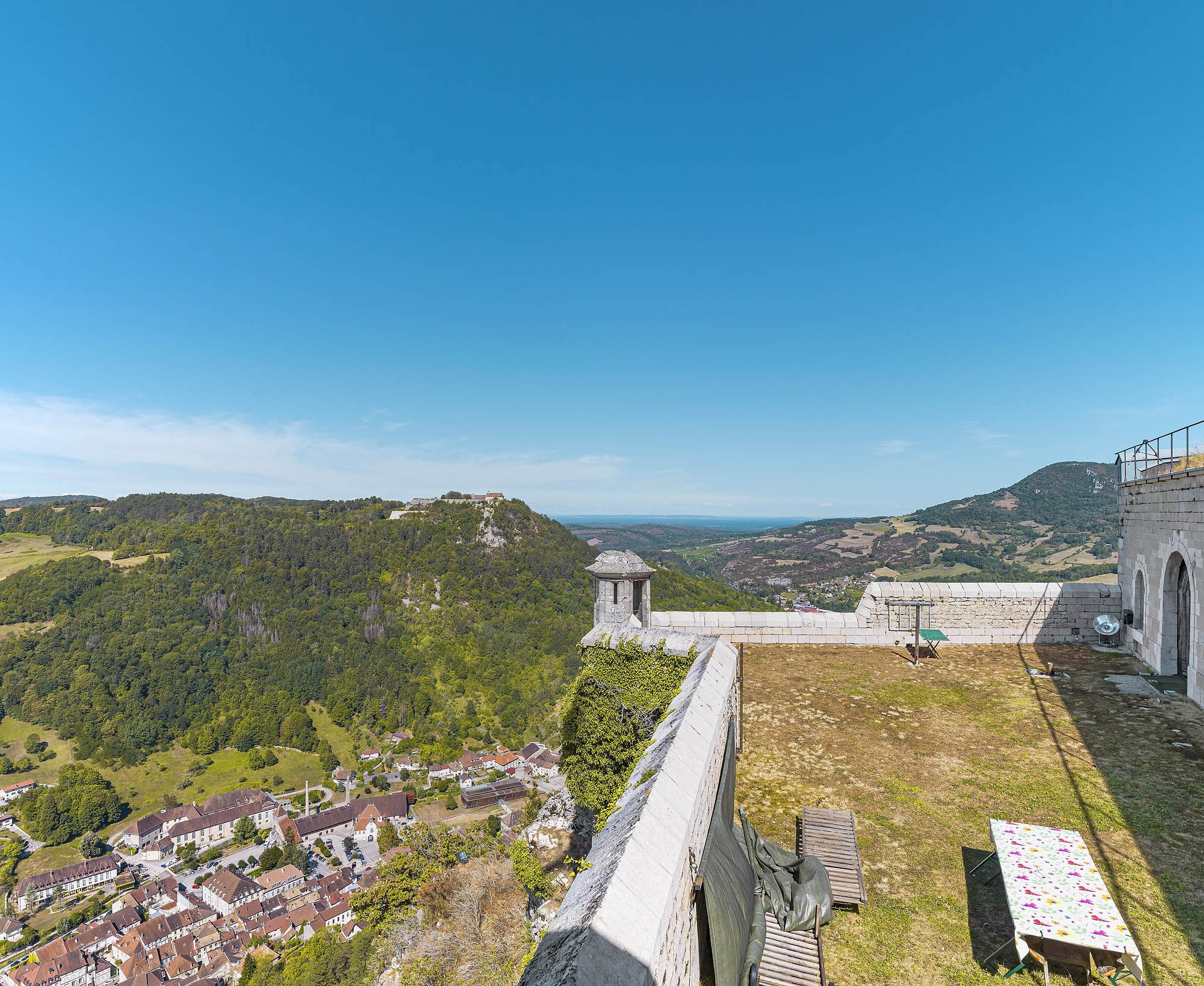

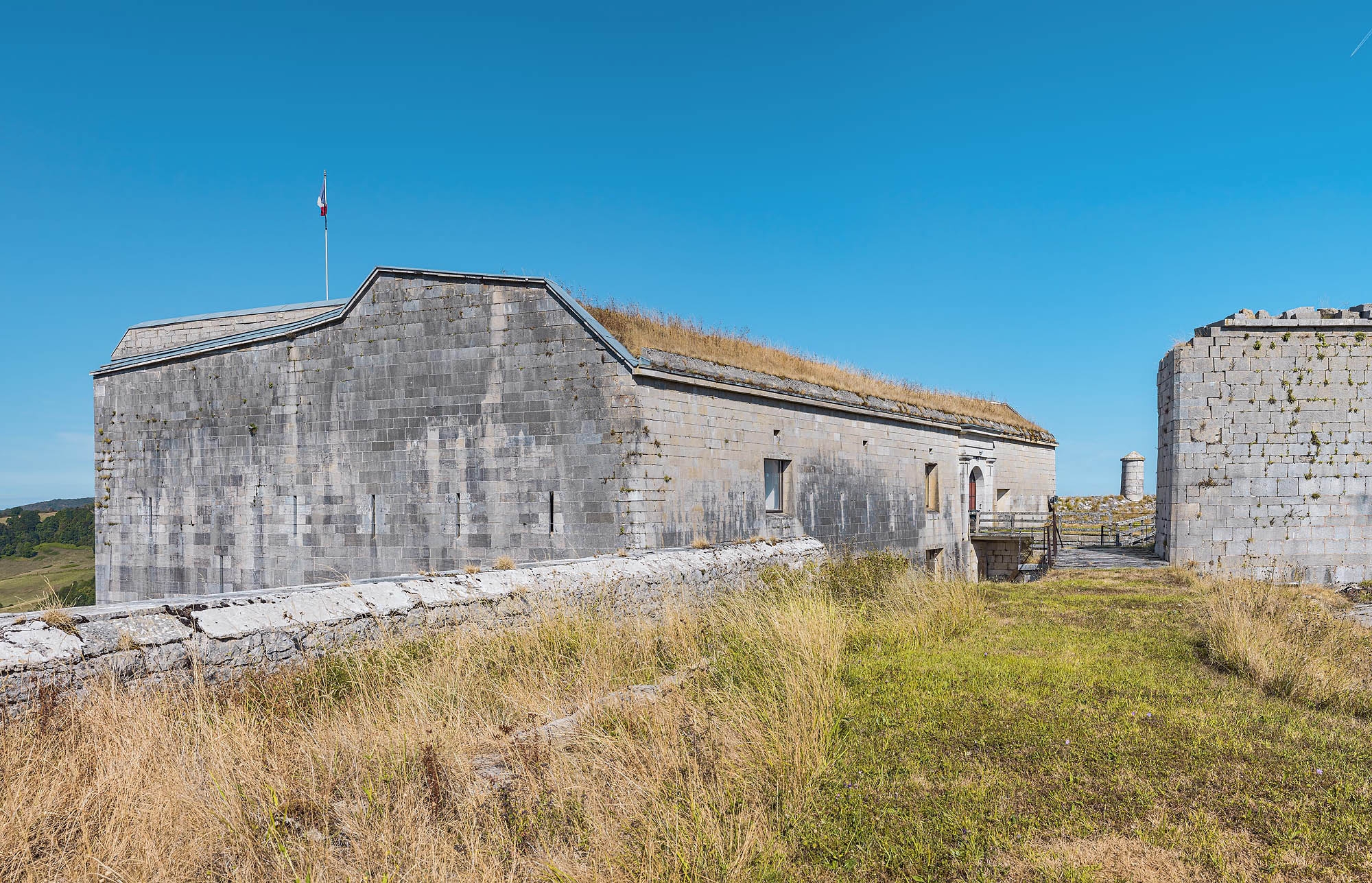

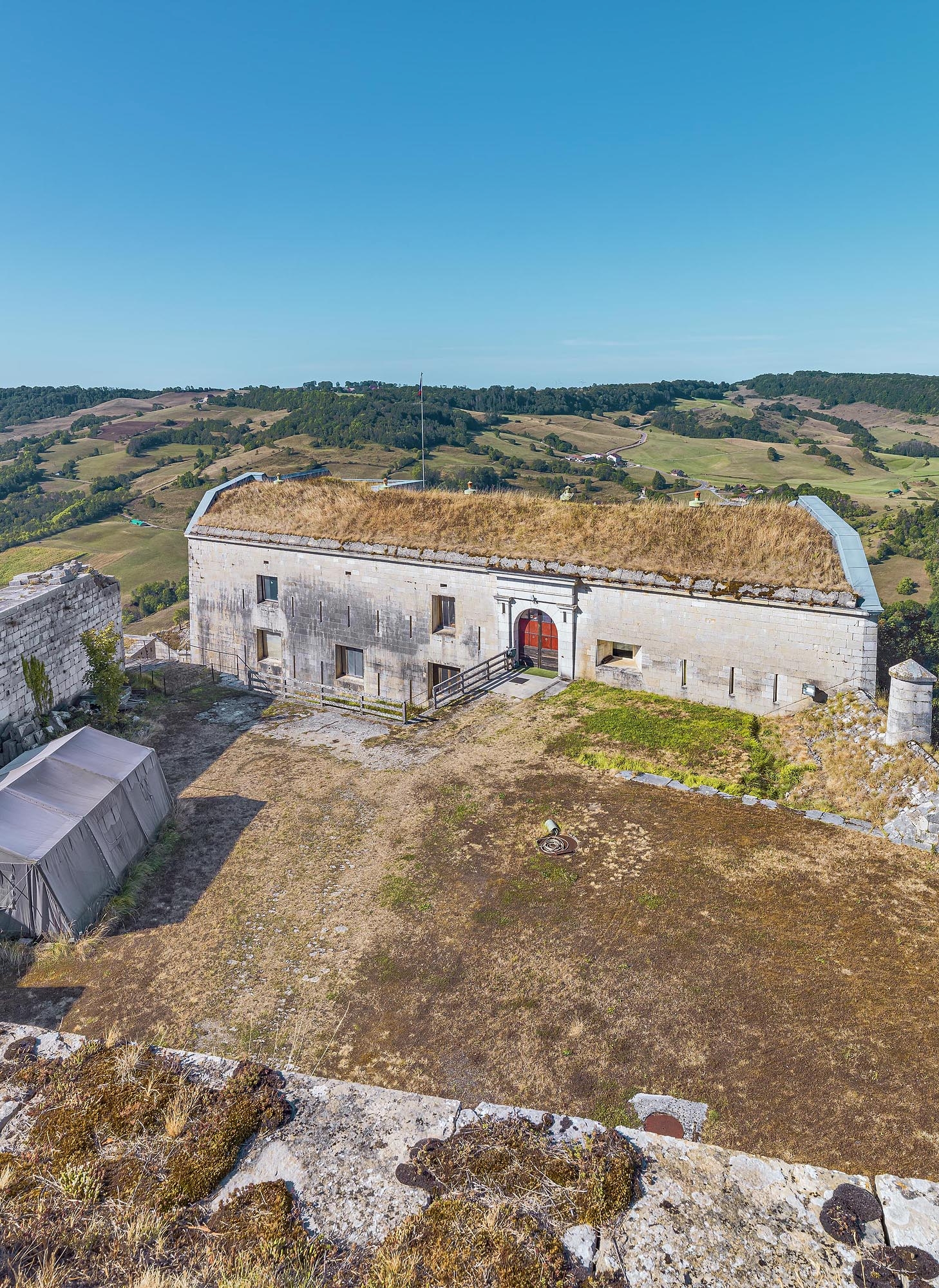

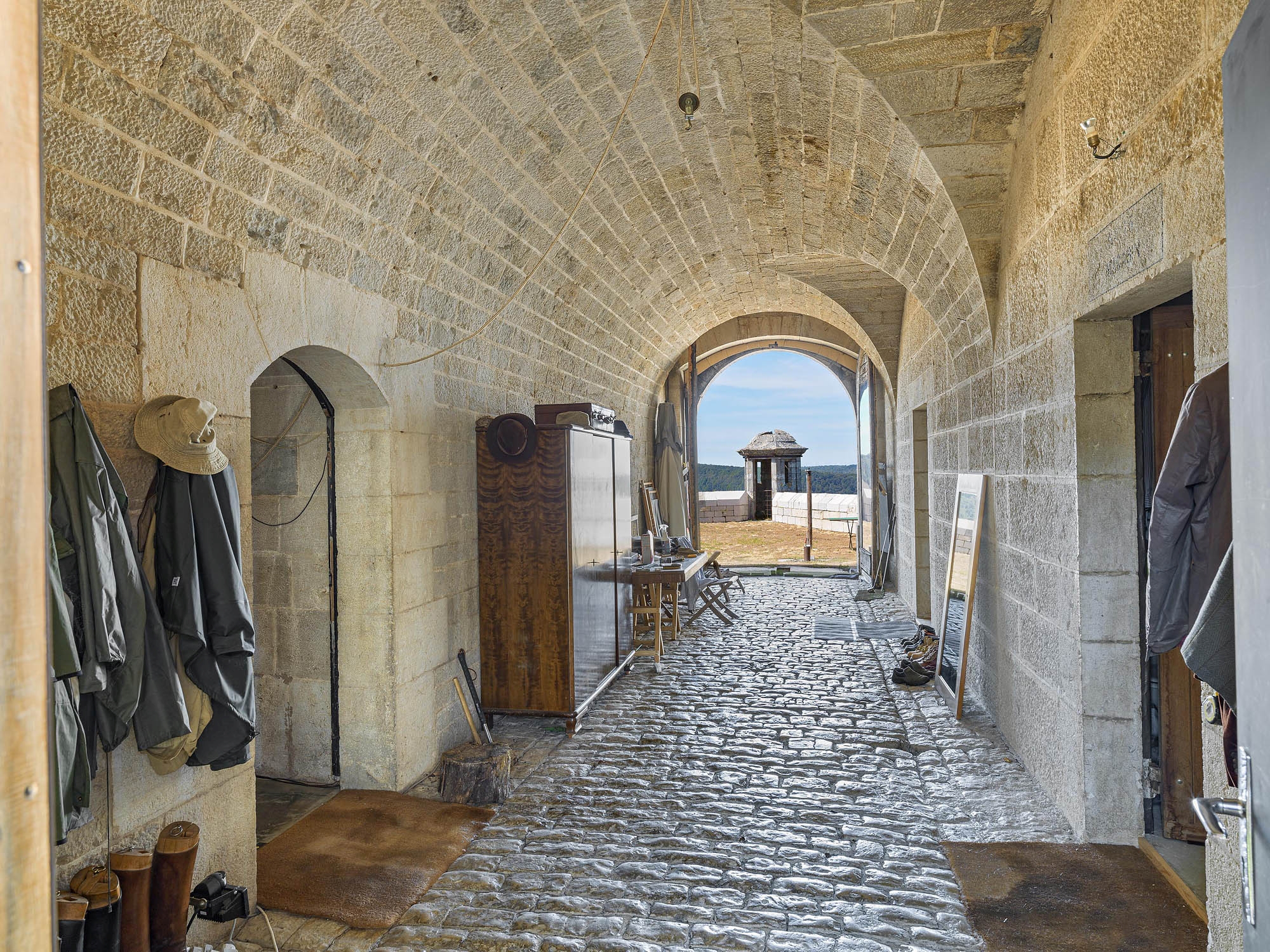

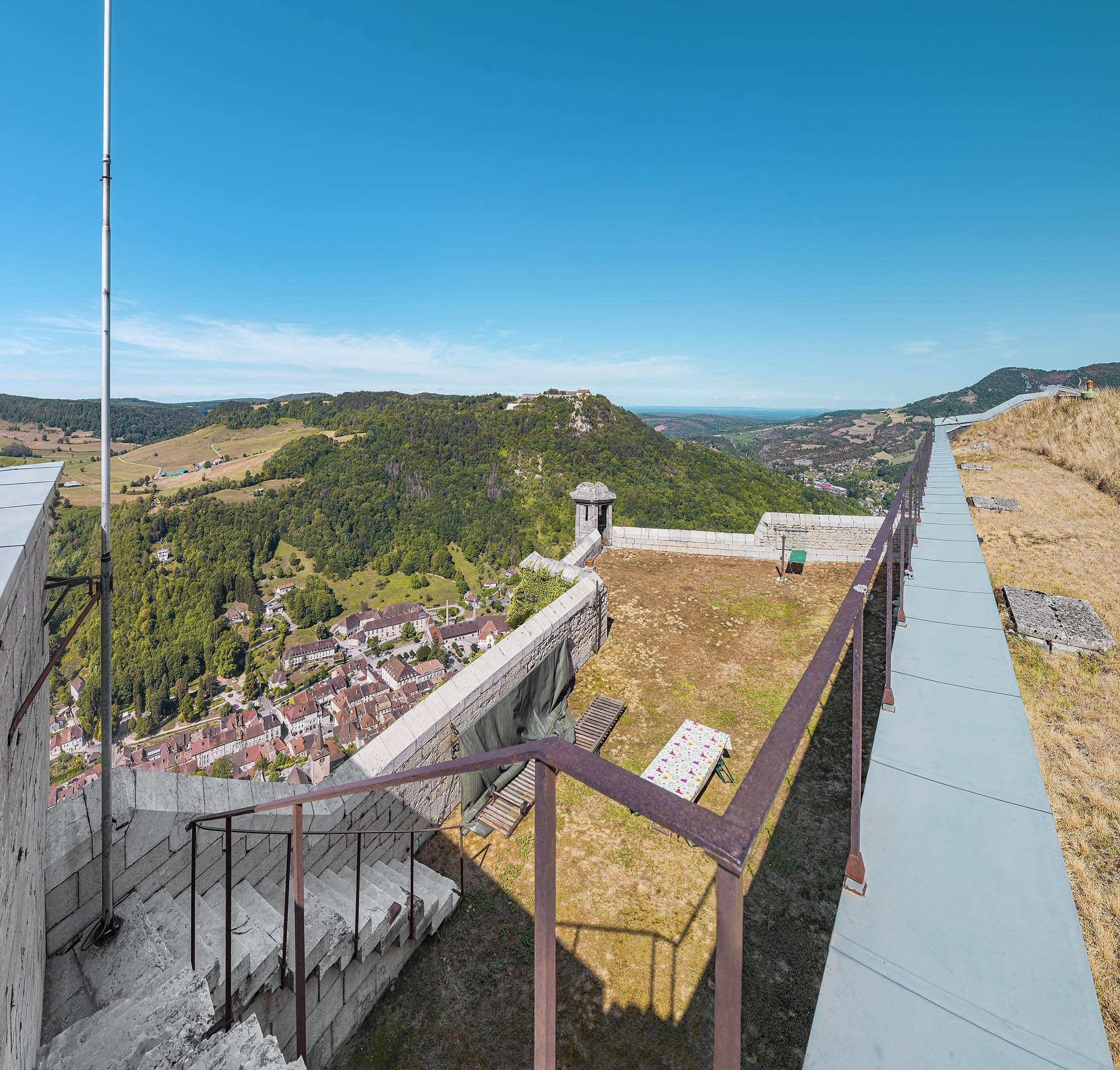

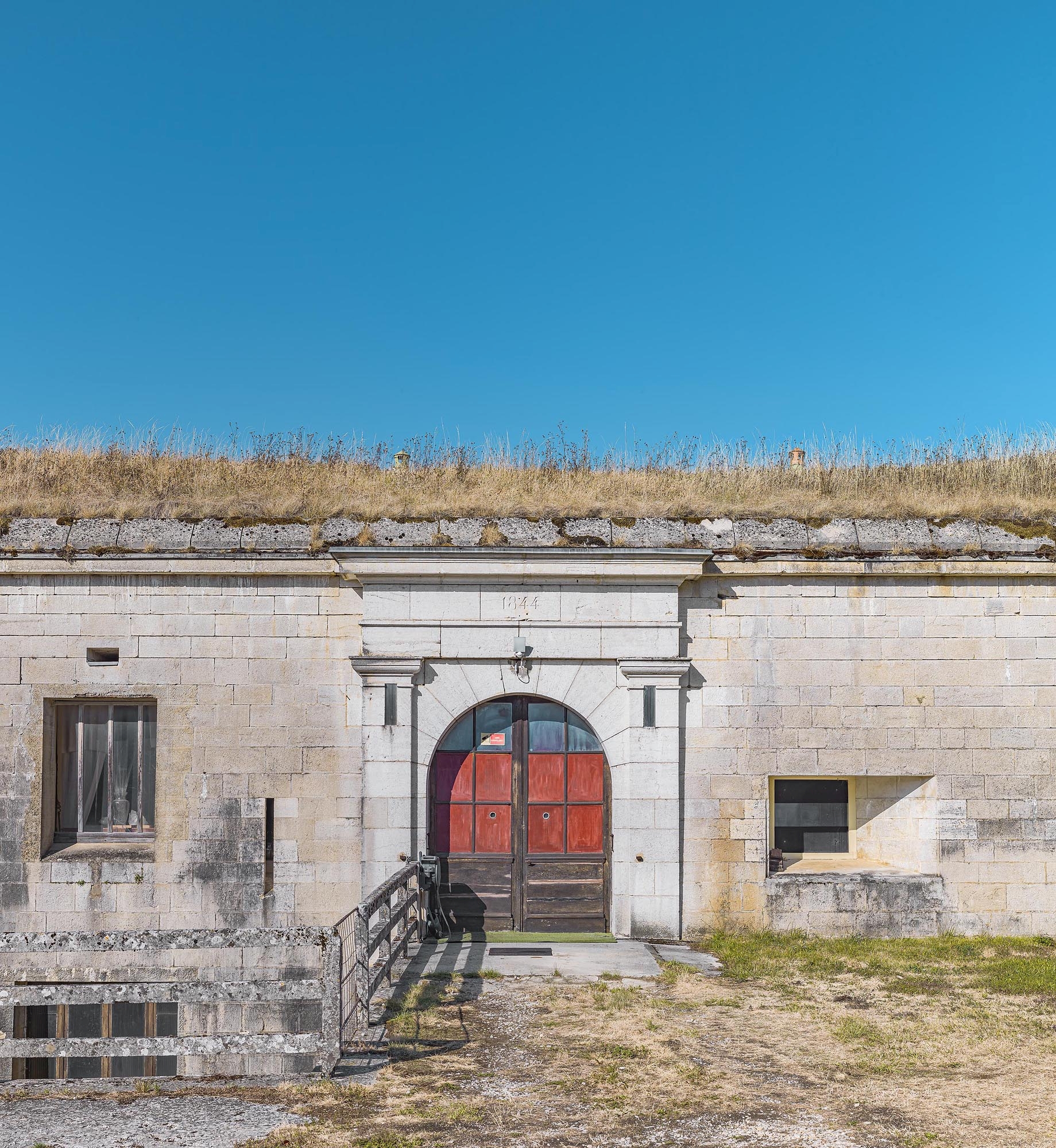

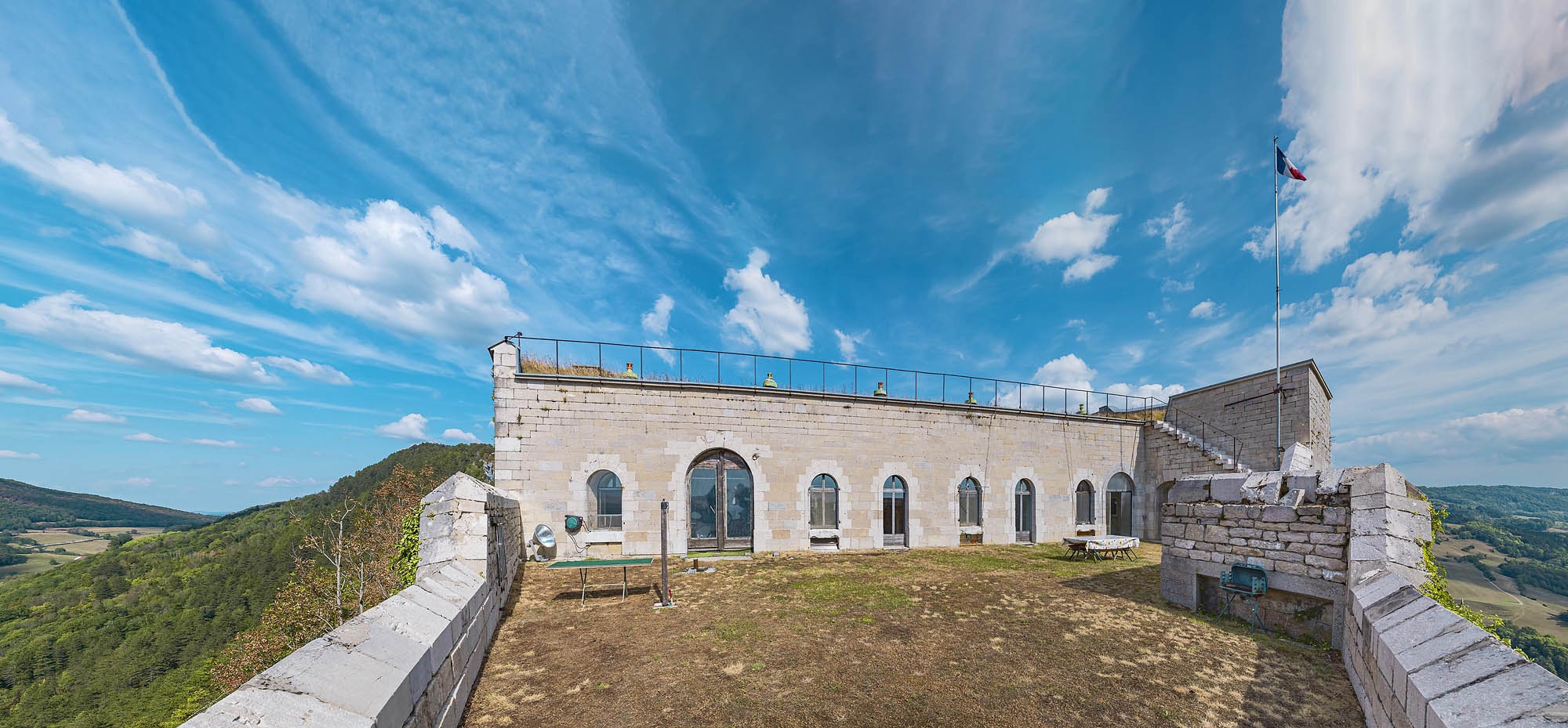

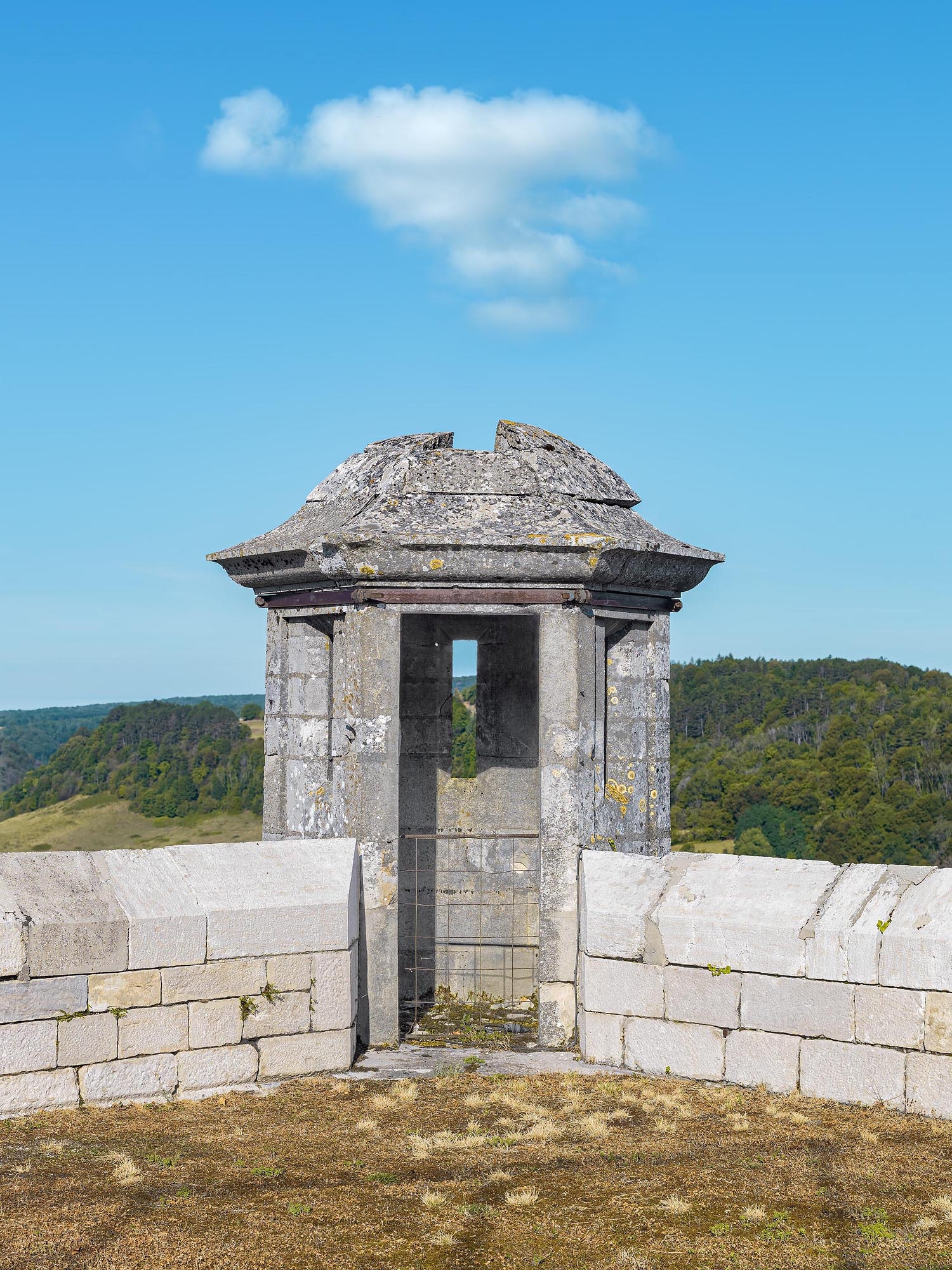

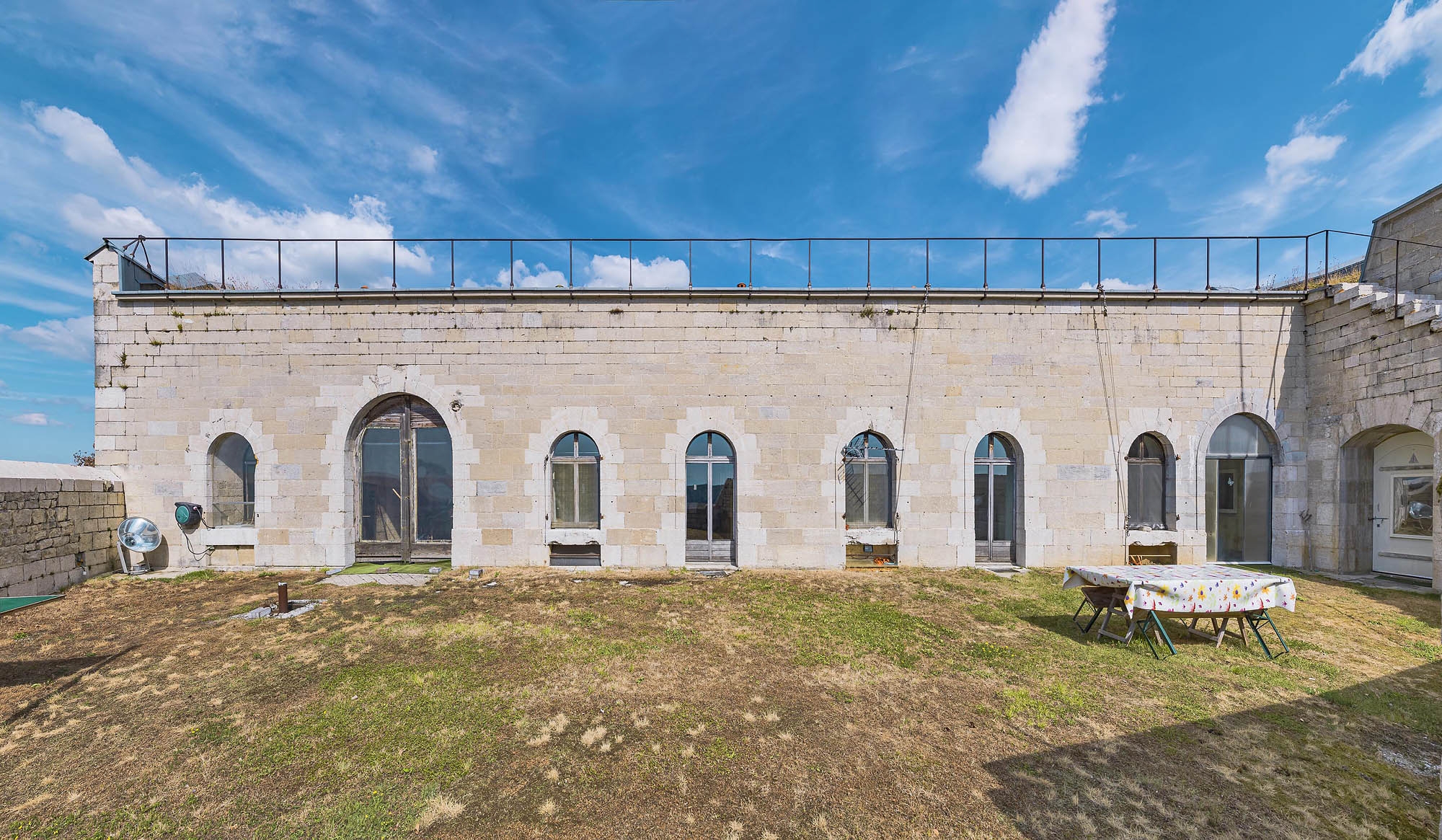

Le réduit se compose d'un corps de bâtiment maçonné en pierre de taille calcaire. Il s'articule sur trois niveaux : un sous-sol, un étage soubassement et un rez-de-chaussée surélevé composé de pièces casematées. La porte d'entrée à voûte en plein-cintre, ornée de pilastres et corniche, donne accès à un vestibule traversant le réduit vers une terrasse, disposant d'une échauguette et offrant une vue sur la vallée le fort Saint-André. Un escalier extérieur permet d'accéder au toit, percé pour permettre l'aération des salles dans le bâtiment.
-
Murs
- calcaire pierre de taille
-
Toitsterre en couverture
-
Planssystème bastionné
-
Étagessous-sol, étage de soubassement, en rez-de-chaussée surélevé
-
Couvrements
- voûte en berceau segmentaire
- voûte en berceau plein-cintre
-
Couvertures
- terrasse
-
Escaliers
- escalier dans-oeuvre
- escalier de distribution extérieur
-
Typologies
-
Statut de la propriétépropriété de la commune
-
Protectionsclassé MH partiellement, 1984/12/21
-
Précisions sur la protection
Le fort proprement dit, la Redoute de Grelimback ; Bas-Belin, ainsi que leurs liaisons (cad. E 1, 90 ; D 360) : classement par arrêté du 21 décembre 1984
-
Référence MH
- (c) Région Bourgogne-Franche-Comté, Inventaire du patrimoine
- (c) Service historique de la Défense
- (c) Service historique de la Défense
- (c) Région Bourgogne-Franche-Comté, Inventaire du patrimoine
- (c) Région Bourgogne-Franche-Comté, Inventaire du patrimoine
- (c) Région Bourgogne-Franche-Comté, Inventaire du patrimoine
- (c) Région Bourgogne-Franche-Comté, Inventaire du patrimoine
- (c) Région Bourgogne-Franche-Comté, Inventaire du patrimoine
- (c) Région Bourgogne-Franche-Comté, Inventaire du patrimoine
- (c) Région Bourgogne-Franche-Comté, Inventaire du patrimoine
- (c) Région Bourgogne-Franche-Comté, Inventaire du patrimoine
- (c) Région Bourgogne-Franche-Comté, Inventaire du patrimoine
- (c) Région Bourgogne-Franche-Comté, Inventaire du patrimoine
- (c) Région Bourgogne-Franche-Comté, Inventaire du patrimoine
- (c) Région Bourgogne-Franche-Comté, Inventaire du patrimoine
- (c) Région Bourgogne-Franche-Comté, Inventaire du patrimoine
- (c) Région Bourgogne-Franche-Comté, Inventaire du patrimoine
- (c) Région Bourgogne-Franche-Comté, Inventaire du patrimoine
Documents d'archives
-
Ministère de la Défense, Service historique de la Défense, Vincennes : 1 VK 215-333
Service Historique de la Défense, Vincennes : 1 VK 215-333. Minutes des avis de fonds destinés aux travaux exécutés dans les places. 1840-1885.
1 VK 313 -
Ministère de la Défense, Service historique de la Défense, Vincennes : 1 VH 1611-1620
Service Historique de la Défense, Vincennes : 1 VH 1611-1620. Projets des travaux à effectuer aux fortifications et aux bâtiments militaires de la place. Mémoire, états, correspondance, cartes, plans. 1677-1875.
- 1 VH 1611 :1 677-1799
- 1 VH 1612 : 1800-1817
- 1 VH 1613 : 1818-1821
- 1 VH 1614 : 1822-1826
- 1 VH 1615 : 1827-1831
- 1 VH 1616 : 1832-1835
- 1 VH 1617 : 1835-1838
- 1 VH 1618 : 1839-1845
- 1 VH 1619 : 1846-1853
- 1 VH 1620 : 1854-1875
-
Ministère de la Défense, Service historique de la Défense, Vincennes : Gr 4 V86
Service Historique de la Défense, Vincennes : Gr 4 V86. Registres et Grand atlas provenant du Génie : Place de Salins. 1755- 1963.
Bibliographie
-
Pinault, L. Notice historique sur le fort Saint-André de Salins-les-Bains (Jura). Salins : Impr. du Salinois, 1932.
-
Blandin, Patrick. Dossier de protection du fort Belin, à Salins-les-Bains. - Besançon : Drac de Franche-Comté, Conservation régionale des Monuments historiques. 1984.
Documents figurés
-
Ministère de la Défense, Service historique de la Défense, Vincennes : GR 1 V H 1618

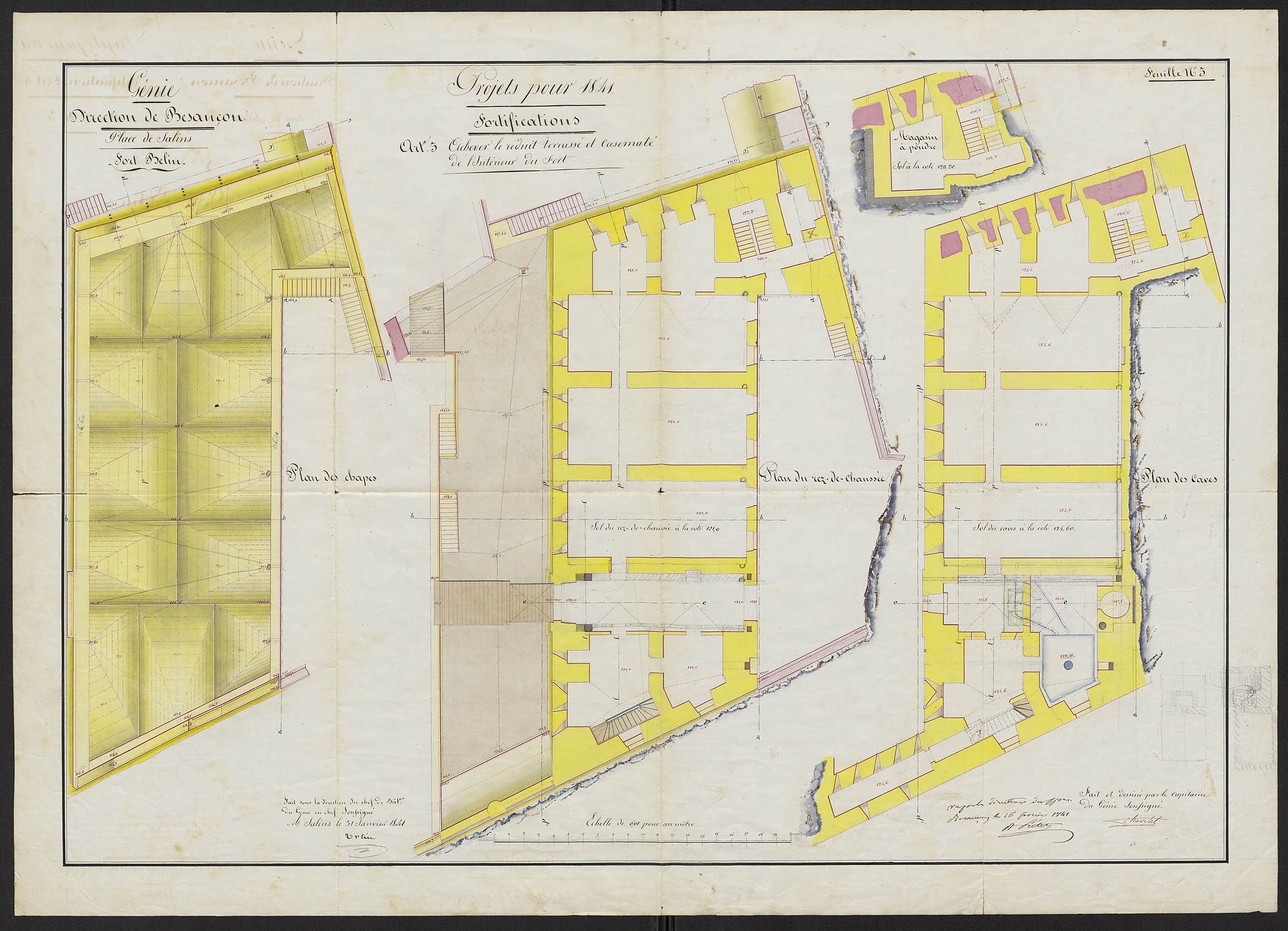

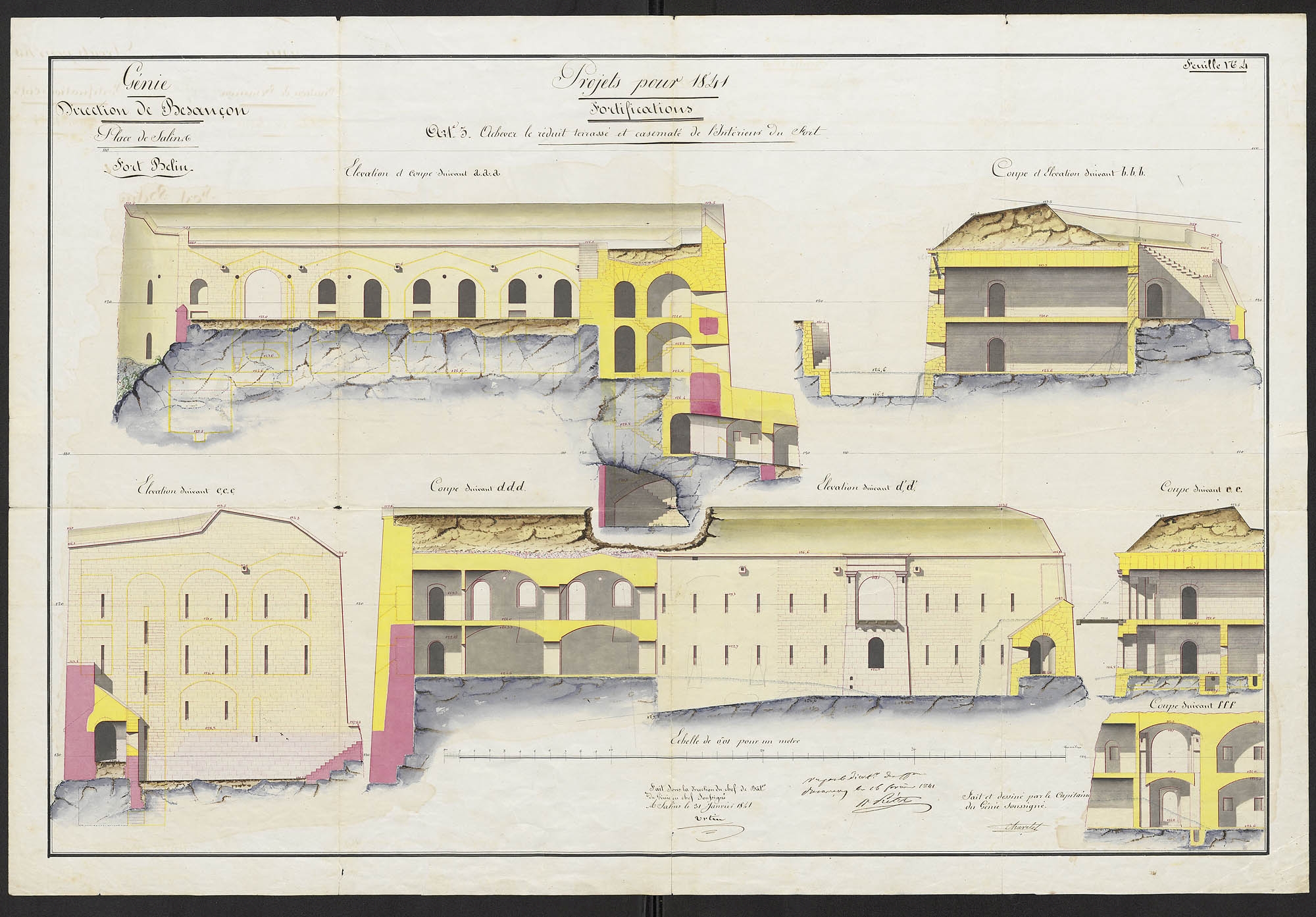

Génie. Direction de Besançon. Place de Salins. Fort Belin. Projets pour 1841. Fortifications. Art 3. Achever le réduit terrassé et casematé de l'intérieur du fort (feuilles n 3 et n 4) . Dessin (plume, lavis), par le capitaine du Génie Chavelet. 1841. Echelle au 1/100.
