  • enquête thématique régionale, val de Saône
lavoir
Œuvre étudiée
Auteur
Copyright
  • (c) Région Bourgogne-Franche-Comté, Inventaire du patrimoine

Dossier non géolocalisé

Localisation
  • Aire d'étude et canton Val de Saône - Dampierre-sur-Salon
  • Commune Ray-sur-Saône
  • Adresse place de l' Eglise
  • Cadastre 1873 B 548  ; 1986 B 279

Le 4 mai 1838, le maire de Ray-sur-Saône annonce la vente de la seconde moitié du quart de réserve pour financer le projet d'accès à l'eau potable à partir de la source située sur la commune (en direction de Vanne). Ce projet, approuvé par les membres du conseil municipal le 4 janvier 1843, comporte un lavoir et une fontaine (place Gabrielle de Salverte). La commune fait appel à Charles Alexandre Ringuelet, architecte à Courtesoult, qui présente le 20 juillet suivant un plan sur lequel le lavoir s'élève sur la place de l'Eglise, accolé au mur de séparation du presbytère. Le 13 avril 1844, les travaux sont adjugés aux entrepreneurs Gradelet, résidant à Autrey, et Redoutet, de Fedry. Un état des travaux signé par Redoutet est vérifié par Ringuelet le 12 juillet 1845. La réception a lieu le 6 octobre 1846. Au cours de l'année 1896, la couverture du lavoir est reprise par l'entrepreneur Eugène Jardel, de Ray-sur-Saône. On ignore la nature de ces travaux, qui devaient être réalisés avant le 1er octobre, mais au vu de leur coût (300 F environ), ils devaient être minimes.

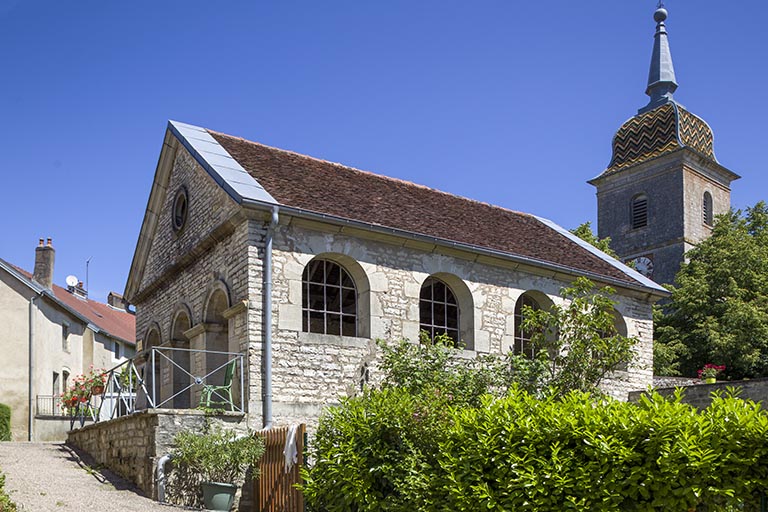

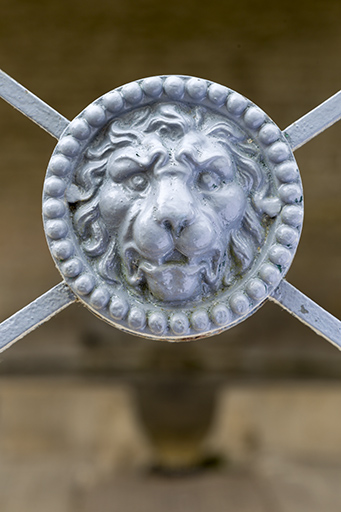

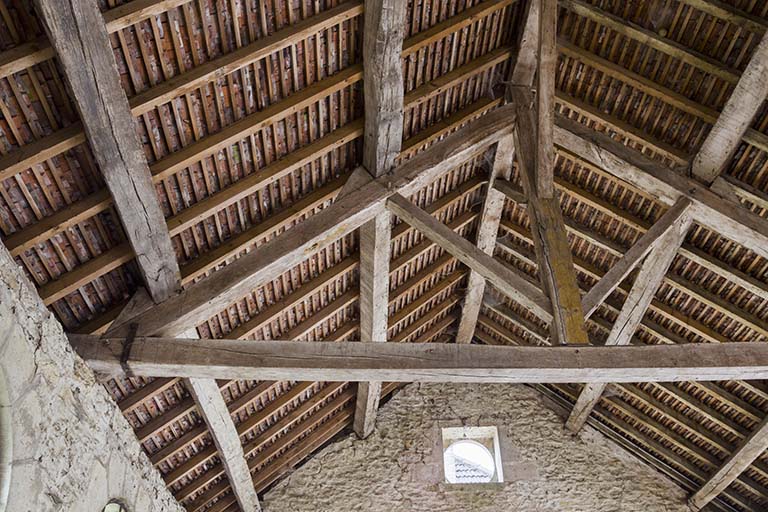

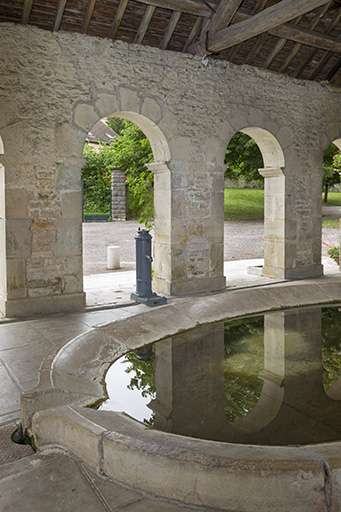

Le lavoir comporte deux bassins en pierre de taille calcaire. Le premier, du côté du mur aveugle, est de plan rectangulaire et conduit l'eau dans le bassin principal, de plan ovale. Des bancs en pierre ont été aménagés dans les angles. Le bâtiment est couvert par un toit à longs pans, pignons couverts et tuiles plates, dont la charpente apparente est à chevrons-portant-fermes. Sa face du côté de la place et sa face latérale droite sont percées d'arcades en plein-cintre, respectivement quatre et trois, reposant sur des piliers quadrangulaires à chapiteau dorique. Sa façade postérieure comporte quatre demi-baies, elles-aussi en plein-cintre. Les façades latérales ont un fronton triangulaire, dont seul celui du côté droit est percé d'un oculus. Une corniche court sur le pourtour de l'édicule ; le décor architectural consiste en moulures soulignant le dessin des arcs en plein-cintre.

  • Murs
    • calcaire moellon
  • Toits
    tuile plate
  • Couvrements
    • charpente en bois apparente
  • Couvertures
    • toit à longs pans pignon couvert
  • Représentations
    • ornement architectural
  • Statut de la propriété
    propriété de la commune
  • Référence Patriarche
    Versé sur POP lien portail

Documents d'archives

  • 438 Edepot 16 Ray-sur-Saône. Administration générale de la commune (1825-1843)

    Archives départementales de la Haute-Saône, Vesoul : 438 Edepot 16
    Délibérations du conseil municipal des 8 mai 1833, 4 mai 1838, 8 novembre 1842 et 4 janvier 1843
  • 438 Edepot 17 Ray-sur-Saône. Administration générale de la commune (1843-1855)

    Archives départementales de la Haute-Saône, Vesoul : 438 Edepot 17
    Délibérations du conseil municipal des 8 octobre 1848 et 14 janvier 1849
  • 438 Edepot 47 Ray-sur-Saône. Edifices communaux (1851-1947)

    Archives départementales de la Haute-Saône, Vesoul : 438 Edepot 47
    Lavoir public, 1896
  • 3 O 452 Travaux communaux. Commune de Ray-sur-Saône, 1843-1846

    Archives départementales de la Haute-Saône, Vesoul : 3 O 452
  • 1339 Correspondance du conseil municipal et du curé de Ray (Joylot) avec la préfecture et l’archevêché de Besançon, 1844-1853

    Archives diocésaines, Besançon : 1339
    Lettres des 13 et 23 juin 1844, de 1852 et du 30 août 1853

Bibliographie

  • Grisel, Denis. Les fontaines-lavoirs de Franche-Comté. - Besançon : La Lanterne, 1986. 95 p. : ill. ; 30 cm. (Regards sur).

    Région Bourgogne-Franche-Comté, Inventaire et Patrimoine, Besançon : R.H.A 1304
    p. 15.
  • La Haute-Saône : nouveau dictionnaire des communes. - Vesoul : Société d'agriculture, lettres, sciences du arts de la Haute-Saône, 1969-1974. 6 t. ; 22 cm.

    Région Bourgogne-Franche-Comté, Inventaire et Patrimoine, Besançon : RUS 158
    t. V, p. 78.
  • Suchaux, Louis. Dictionnaire historique, topographique du statistique des communes de la Haute-Saône. - Paris : Res Universis, 1991. 2 vol., 400- 396 p. ; 20 cm. (Monographies des villes et villages de France). Réimpr. du "Dictionnaire historique, topographique et statistique des communes du département de la Haute-Saône" paru en 1866.

    Région Bourgogne-Franche-Comté, Inventaire et Patrimoine, Besançon : RUS 4299
    vol. 2, p. 193-195.

Documents figurés

  • Plan pour l'indication des ouvrages à faire, 20 juillet 1843

    Archives départementales de la Haute-Saône, Vesoul : 3 O 452
