Site d'écluse de Corre n°45 (dite aussi de Vougécourt) (Canal de l'Est à présent canal des Vosges)
Œuvre étudiée
Auteur
Copyright
- (c) Région Bourgogne-Franche-Comté, Inventaire du patrimoine
Dossier non géolocalisé

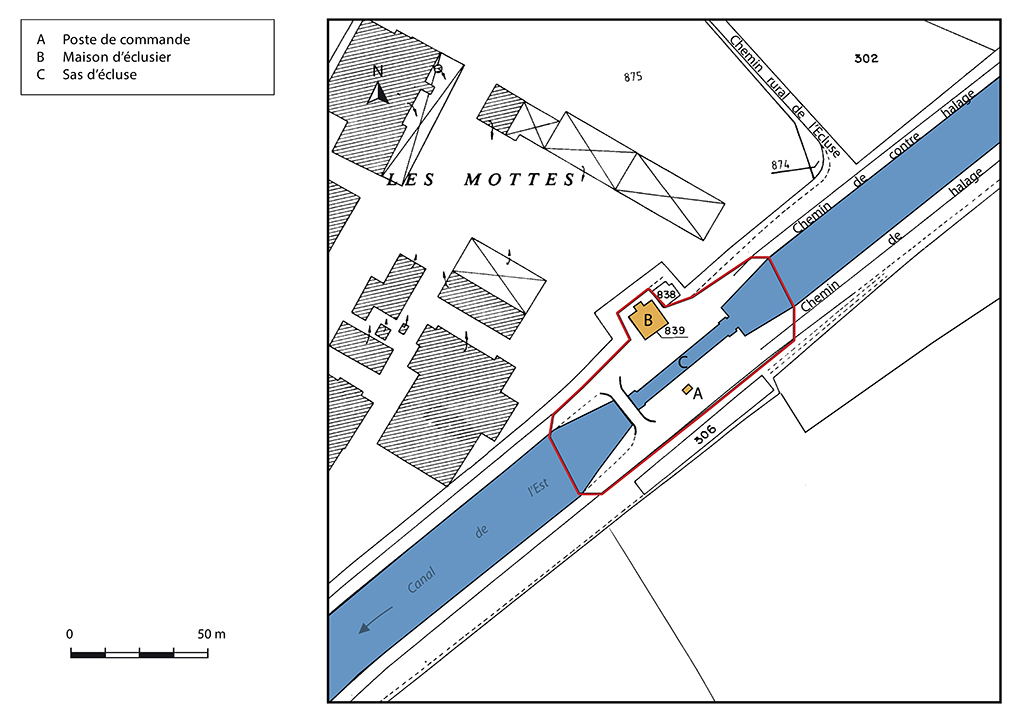

Localisation
-
Aire d'étude et canton
Bourgogne-Franche-Comté
-
Hydrographies
canal de l' Est
-
Commune
Corre
-
Lieu-dit
les Mottes
-
Cadastre
2016
A1
839, 838
Cadastre révisé pour 1938; édition à jour pour 1985
-
Dénominationssite d'écluse, maison, bief
-
Genred'éclusier
-
Parties constituantes non étudiéesécluse, maison, poste de commande, chemin de halage

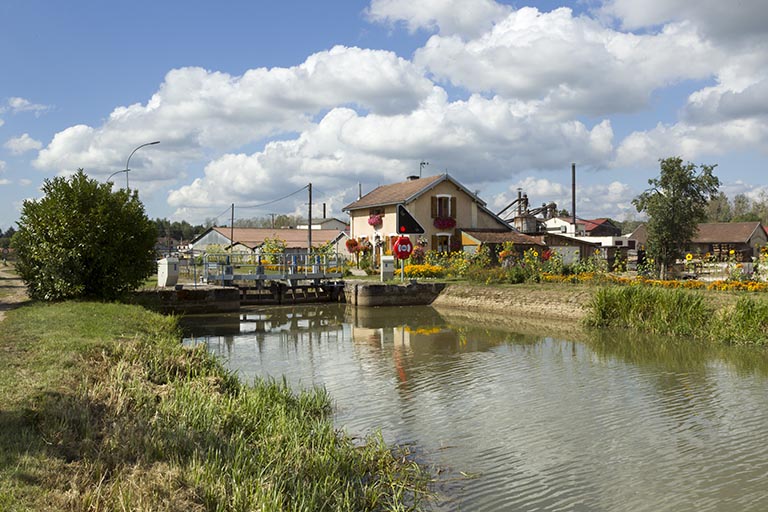

Le site d'écluse n° 45 (qui porte le numéro 97 sur les plans initiaux de 1875) est édifié dans le cadre des travaux de construction du canal de l'Est (1874 -1887) mis en service en 1887. Les différents édifices composant le site sont bâtis à partir de plans-types validés par Frécot, ingénieur en chef des Ponts et Chaussées et joints au mémoire descriptif de l'avant-projet des travaux en 1872.
Le poste de commande est installé lors de l'automatisation des écluses dans les années 1990.
-
Période(s)
- Principale : 4e quart 19e siècle
-
Auteur(s)
-
Auteur :
Frécot Henri-FélixFrécot Henri-FélixCliquez pour effectuer une recherche sur cette personne.
Ministère des travaux publics, ingénieur aux Ponts et Chaussées. Chargé de la rédaction de l'avant-projet du canal reliant la Moselle à la Saône, sa proposition est validée. En mars 1874, une loi est votée pour l’exécution des travaux, et il est nommé ingénieur en chef-directeur de service du projet, inspecteur général.
-
Auteur :

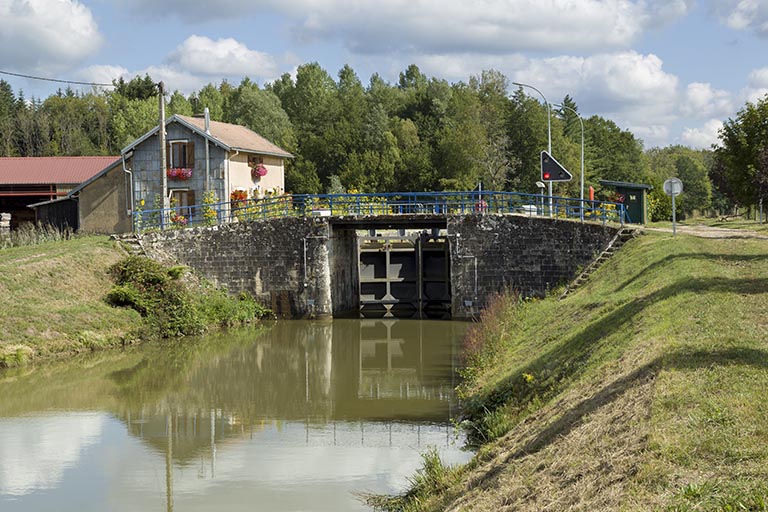

L'écluse, au point kilométrique 145,865 est édifiée en pierre de taille. Longue de 39.50 m et large de 5,10 m - un peu au-dessus du gabarit Freycinet (38.5m et 5.05m) -, elle est dotée désormais de deux portes automatisées à deux vantaux. Le mouillage des ouvrages ou du chenal est de 2,20m.

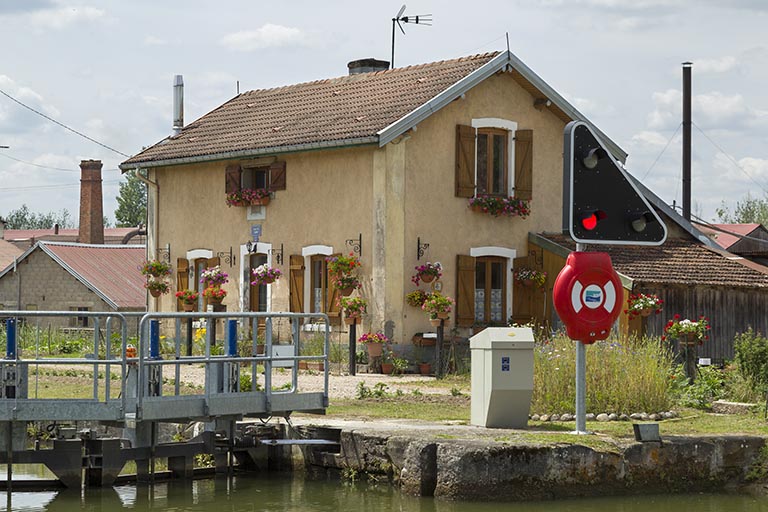

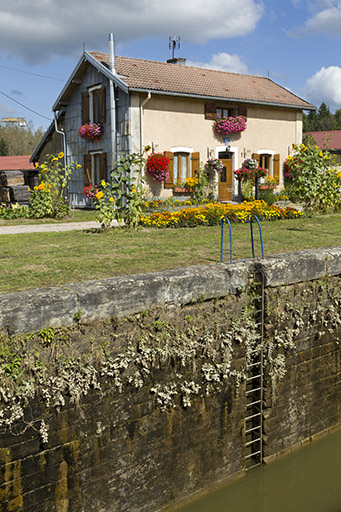

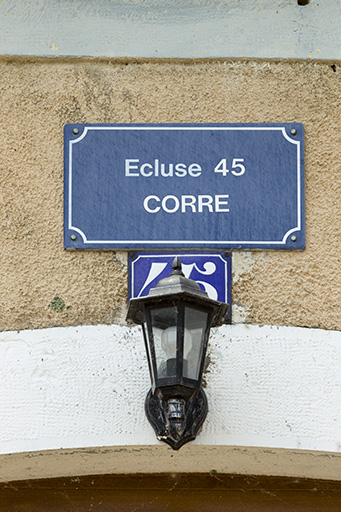

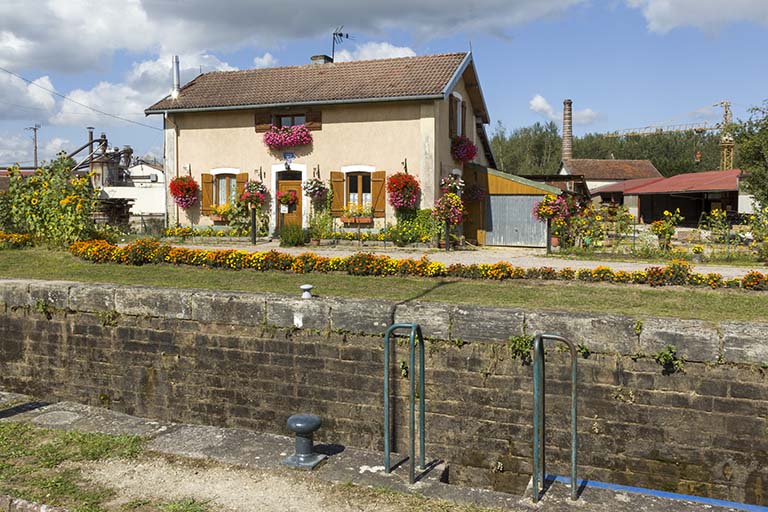

Construite en moellon enduit, la maison est en rez-de-chaussée avec un étage de comble, accessible par un escalier intérieur. La façade antérieure, parallèle au canal, est percée d'une porte principale encadrée par deux baies et surmontée d'une plaque signalétique. Les murs pignons sont percés de deux baies superposées, celui orienté à l'ouest est protégé par un essentage. Le toit, à pignon couvert, est protégé par des tuiles mécaniques.

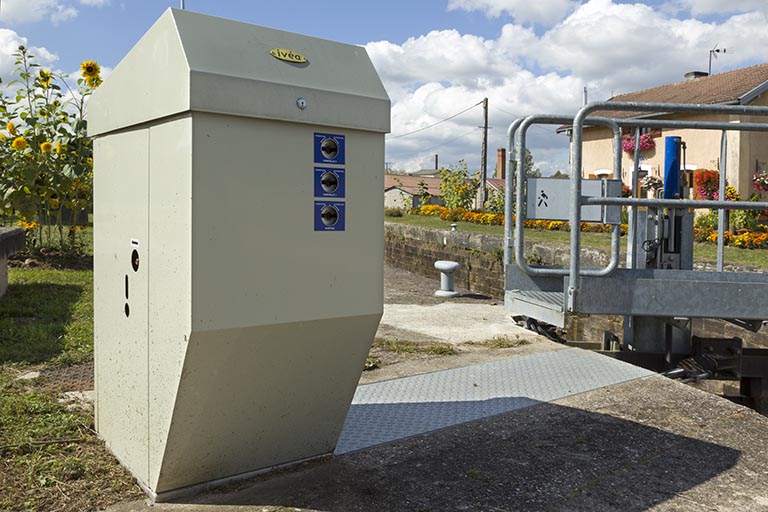

Le poste de commande se situe sur l'autre rive, face à la maison.
-
Murs
- calcaire moellon enduit
- calcaire pierre de taille
-
Toitstuile mécanique
-
Étagesen rez-de-chaussée, étage de comble
-
Couvrements
-
Élévations extérieuresélévation à travées
-
Couvertures
- toit à longs pans pignon couvert
-
Escaliers
- escalier intérieur
- (c) Région Bourgogne-Franche-Comté, Inventaire du patrimoine
- (c) Région Bourgogne-Franche-Comté, Inventaire du patrimoine
- (c) Région Bourgogne-Franche-Comté, Inventaire du patrimoine
- (c) Région Bourgogne-Franche-Comté, Inventaire du patrimoine
- (c) Région Bourgogne-Franche-Comté, Inventaire du patrimoine
- (c) Région Bourgogne-Franche-Comté, Inventaire du patrimoine
- (c) Région Bourgogne-Franche-Comté, Inventaire du patrimoine
- (c) Région Bourgogne-Franche-Comté, Inventaire du patrimoine
Documents d'archives
-
Archives départementales de la Haute-Saône, Vesoul : 177 E dépôt 35
Archives départementales de la Haute-Saône : 177 E dépôt 35 (ancienne cote O 3). Rapport, procès-verbal, affiche, correspondance, arrêté préfectoral. 1820-1930.
1872-1886 ; correspondances et rapports /construction canal et expropriations -
Archives départementales de la Haute-Saône, Vesoul : 1549 W 152
Liaison fluviale mer du Nord Méditerranée Saône (1965) Aménagement de la Saône entre Corre et Saint-Symphorien. Avant projet, correspondances, plans, carte de situation.
Bibliographie
-
Région Bourgogne-Franche-Comté, Inventaire et Patrimoine, Besançon : R.HI.5569
Louis Bonnamour, Marc Bonnetain, Jean-Claude Mallard. La Saône navigable : deux siècles d'aménagements. Paris : Presses de l’École nationale des Ponts du Chaussées, 2009. - 243 p. : ill. en noir du en coul. ; 24 cm. ISBN 978-2-85978-442-3
-
Région Bourgogne-Franche-Comté, Inventaire et Patrimoine, Besançon : R.HI 5681
Viansson, L. Histoire du canal de l'est, 1874-1882, Nancy, Imprimerie Berger-Levrault, 1882. 530p
Documents figurés
-
Archives départementales de la Haute-Saône, Vesoul : 39 Fi 1
Construction du Canal de l'Est. Plan topographique secteur de Corre."Construction du Canal de l'Est. Plan topographique du secteur de Corre, Selles, La Basse-Vaivre, Demangevelle" : plan, vers 1870-1880, noir et bistre, papier, 100 x 48,5 cm.
-
Archives départementales de la Haute-Saône, Vesoul : 39 Fi 26, 27, 28
Construction du canal de l'Est. Plan parcellaire de Corre. plan, vers 1870-1880, papier 80 x 37.5 cms, 76.5 x 37.5cms, 68 x 37.5cms
Date(s) d'enquête :
2016;
Date(s) de rédaction :
2016
