Site d'écluse de Demangevelle n° 43 (dite aussi de la Basse-Vaivre) (Canal de l'Est à présent canal des Vosges)
Bourgogne-Franche-Comté > Haute-Saône > Demangevelle
Œuvre étudiée
Auteur
Copyright
  • (c) Région Bourgogne-Franche-Comté, Inventaire du patrimoine

Dossier non géolocalisé

Localisation
  • Aire d'étude et canton Bourgogne-Franche-Comté - Jussey
  • Hydrographies canal de l' Est
  • Commune Demangevelle
Désignation
  • Dénominations
    site d'écluse, maison, bief
  • Genre
    d'éclusier
  • Parties constituantes étudiées
    canal de navigation (IA00141308)
  • Parties constituantes non étudiées
    écluse, maison, poste de commande, chemin de halage
Historique

Le site d'écluse n° 43 est édifié dans le cadre des travaux de construction du canal de l'Est (1874 -1887) mis en service en 1887. Les différents édifices composant le site sont bâtis à partir de plans-types validés par Frécot, ingénieur en chef des Ponts et Chaussées et joints au mémoire descriptif de l'avant-projet des travaux en 1872.

Le poste de commande est installé lors de l'automatisation des écluses dans les années 1990.

  • Période(s)
    • Principale : 4e quart 19e siècle
  • Auteur(s)
    • Auteur :
      Frécot Henri-Félix
      Frécot Henri-Félix

      Ministère des travaux publics, ingénieur aux Ponts et Chaussées. Chargé de la rédaction de l'avant-projet du canal reliant la Moselle à la Saône, sa proposition est validée. En mars 1874, une loi est votée pour l’exécution des travaux, et il est nommé ingénieur en chef-directeur de service du projet, inspecteur général.

      Cliquez pour effectuer une recherche sur cette personne.
Description

L'écluse, au point kilométrique 142,565 est édifiée en pierre de taille. Longue de 39.50 m et large de 5,10 m - un peu au-dessus du gabarit Freycinet (38.5m et 5.05m)-, elle est dotée désormais de deux portes automatisées à deux vantaux. Le mouillage des ouvrages ou du chenal est de 2,20m.

Construite en moellon enduit, la maison est en rez-de-chaussée avec un étage de comble, accessible par un escalier intérieur. La façade antérieure, parallèle au canal, est percée d'une porte principale encadrée par deux baies et surmontée d'une plaque signalétique. Les murs pignons sont percés de deux baies superposées, celui orienté à l'ouest est protégé par un essentage. Le toit, à pignon couvert, est couvert de tuiles mécaniques.

Le poste de commande se situe sur l'autre rive, face à la maison.

  • Murs
    • calcaire moellon enduit
    • calcaire pierre de taille
  • Toits
    tuile mécanique
  • Étages
    en rez-de-chaussée, étage de comble
  • Couvrements
  • Élévations extérieures
    élévation à travées
  • Couvertures
    • toit à longs pans pignon couvert
  • Escaliers
    • escalier intérieur
Illustrations 12
  • (c) Région Bourgogne-Franche-Comté, Inventaire du patrimoine
Aller à la notice d'illustration
  • (c) Région Bourgogne-Franche-Comté, Inventaire du patrimoine
Aller à la notice d'illustration
  • (c) Région Bourgogne-Franche-Comté, Inventaire du patrimoine
Aller à la notice d'illustration
  • (c) Région Bourgogne-Franche-Comté, Inventaire du patrimoine
Aller à la notice d'illustration
  • (c) Région Bourgogne-Franche-Comté, Inventaire du patrimoine
Aller à la notice d'illustration
  • (c) Région Bourgogne-Franche-Comté, Inventaire du patrimoine
Aller à la notice d'illustration
  • (c) Région Bourgogne-Franche-Comté, Inventaire du patrimoine
Aller à la notice d'illustration
  • (c) Région Bourgogne-Franche-Comté, Inventaire du patrimoine
Aller à la notice d'illustration
  • (c) Région Bourgogne-Franche-Comté, Inventaire du patrimoine
Aller à la notice d'illustration
  • (c) Région Bourgogne-Franche-Comté, Inventaire du patrimoine
Aller à la notice d'illustration
  • (c) Région Bourgogne-Franche-Comté, Inventaire du patrimoine
Aller à la notice d'illustration
  • (c) Région Bourgogne-Franche-Comté, Inventaire du patrimoine
Aller à la notice d'illustration

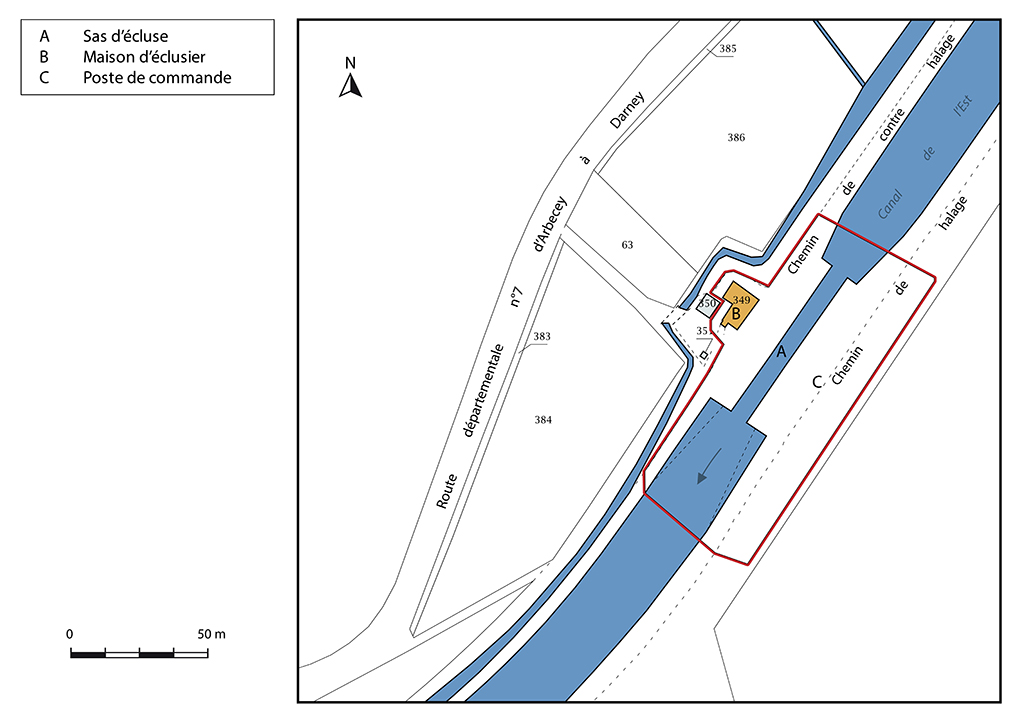

Plan de masse et de situation.

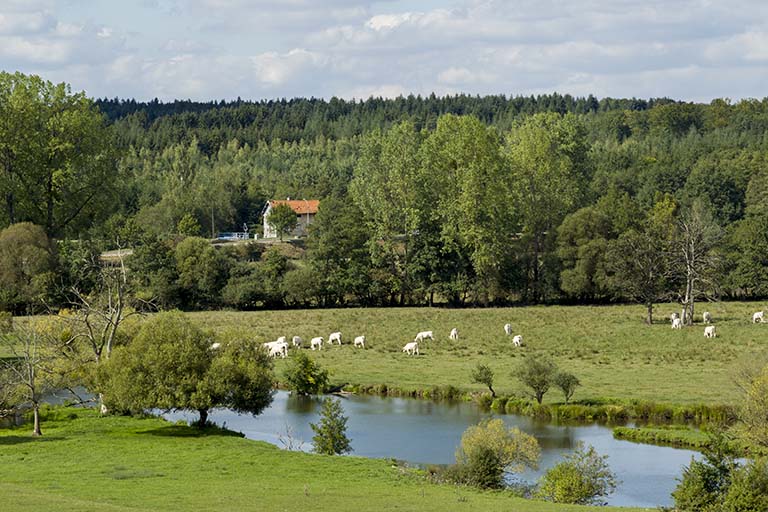

Le Coney et la maison d'éclusier vue du sud-est.
Vue du site d'écluse, du poste de commandement, de la maison d'éclusier depuis la rive gauche en amont.

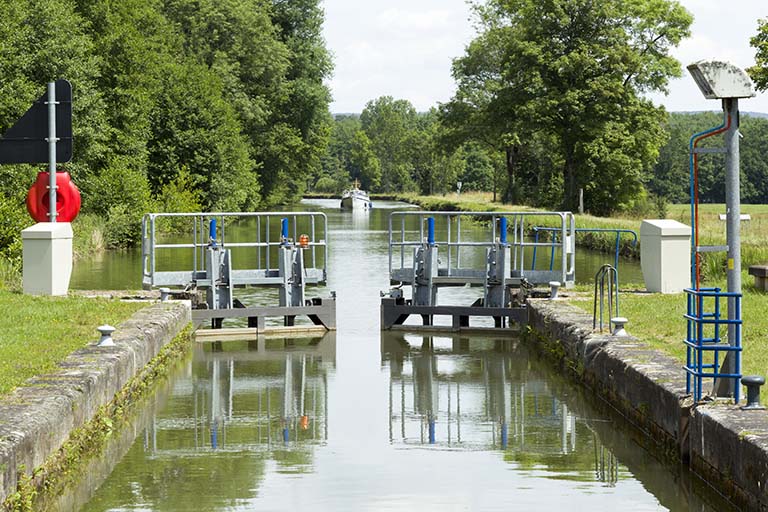

L'ouverture de portes vers l'amont à l'approche d'un bateau avalant.

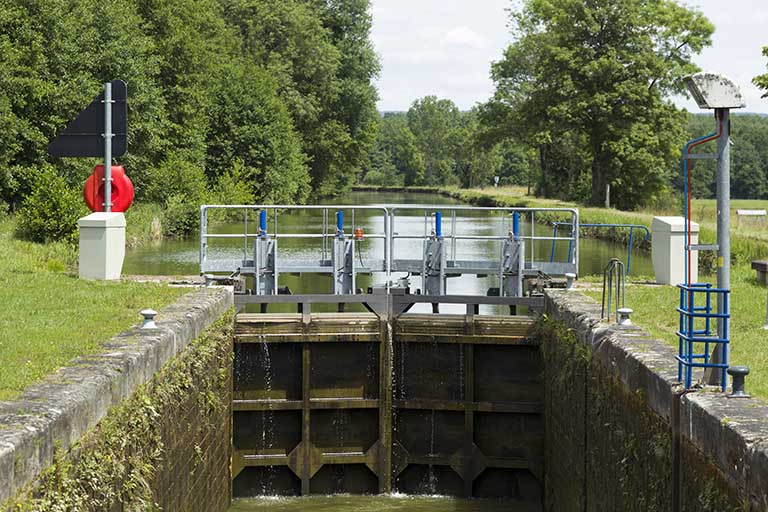

Portes amont fermées : le sas se vide.

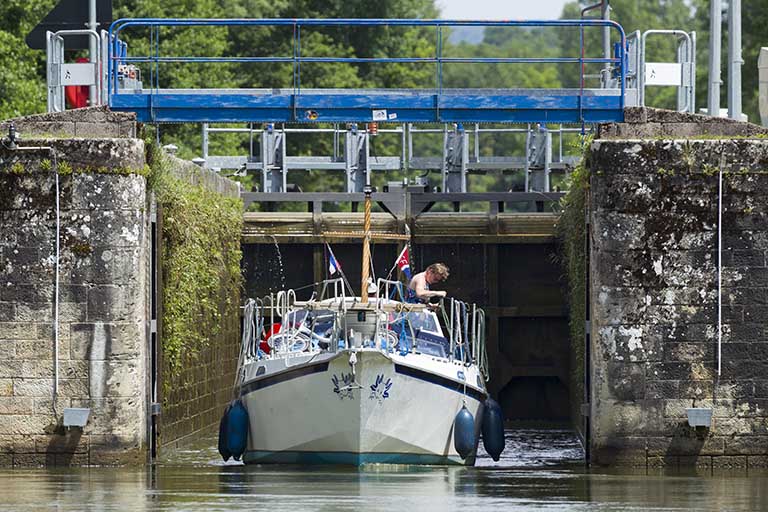

Bateau avalant sortant de l'écluse.

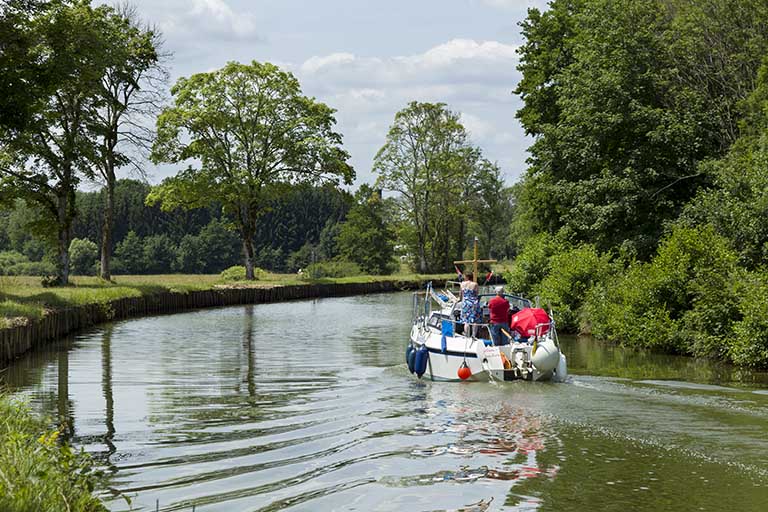

Bateau avalant dans le bief de Demangevelle.

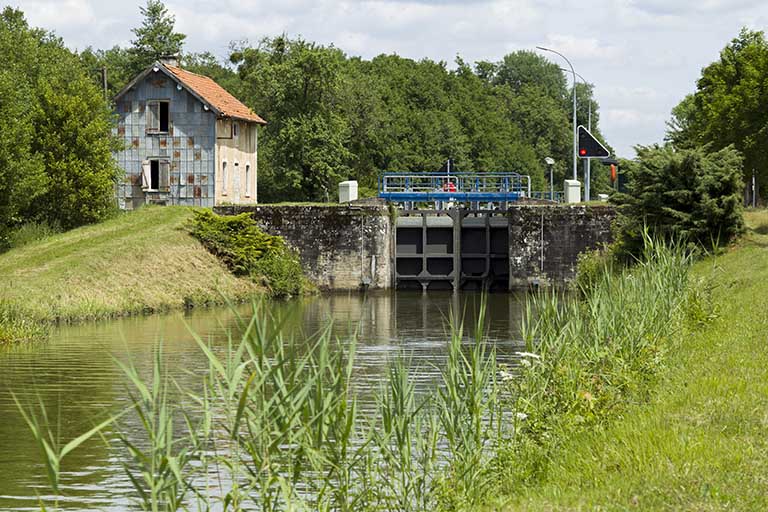

Vue de l'écluse et de sa maison depuis l'aval au sud-ouest.

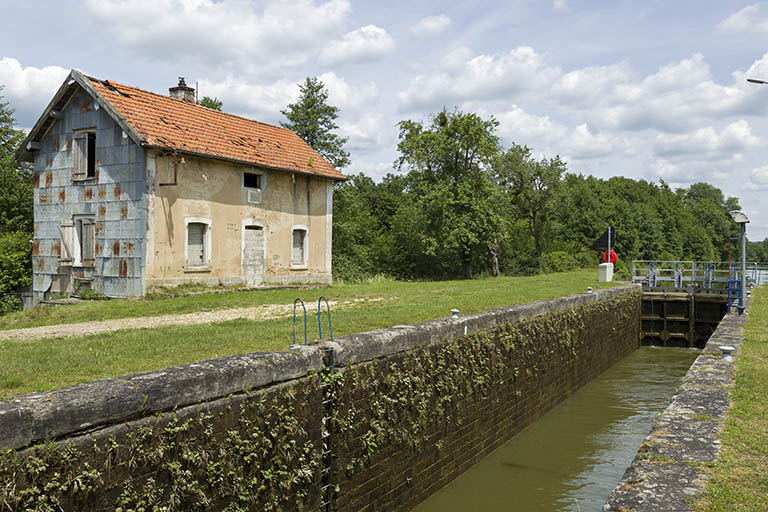

Vue du sas et vue de trois-quart sud de la maison d'éclusier.

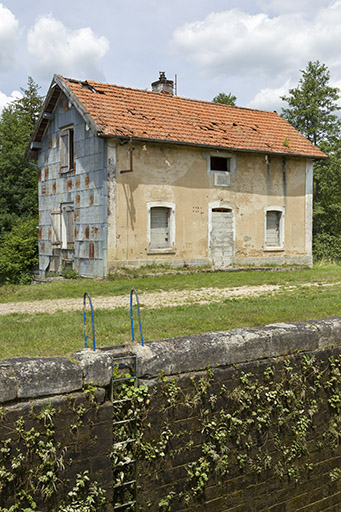

Vue de trois-quart sud de la maison d'éclusier.

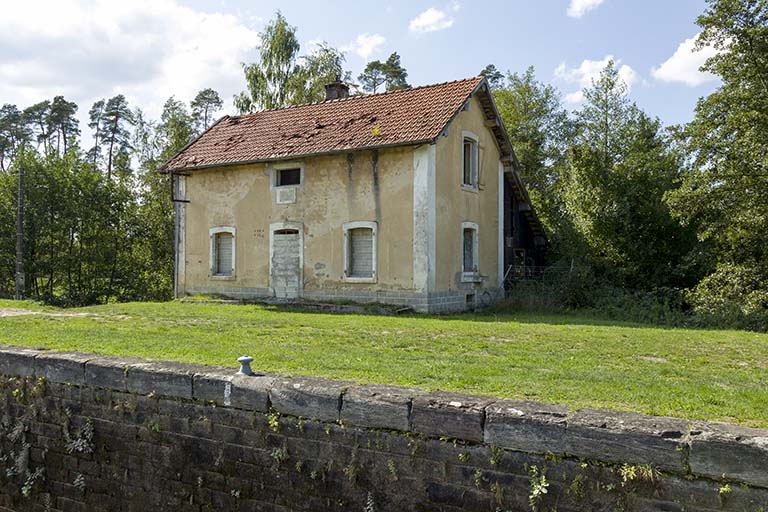

Vue de trois-quart est de la maison d'éclusier.

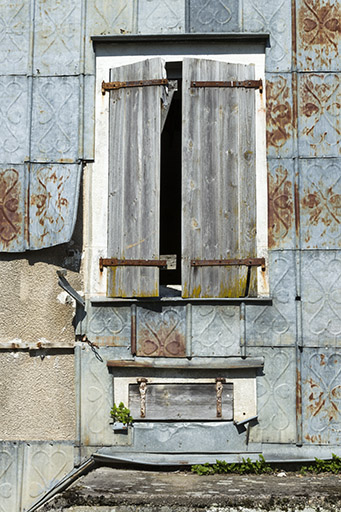

Détail de deux baies et de l'essentage de la façade sud-ouest.
Documentation

Bibliographie

  • Viansson, L. Histoire du canal de l'est, 1874-1882, Nancy, Imprimerie Berger-Levrault, 1882. 530p

    Région Bourgogne-Franche-Comté, Inventaire et Patrimoine, Besançon : R.HI 5681

  • Louis Bonnamour, Marc Bonnetain, Jean-Claude Mallard. La Saône navigable : deux siècles d'aménagements. Paris : Presses de l’École nationale des Ponts du Chaussées, 2009. - 243 p. : ill. en noir du en coul. ; 24 cm. ISBN 978-2-85978-442-3

    Région Bourgogne-Franche-Comté, Inventaire et Patrimoine, Besançon : R.HI.5569
Date(s) d'enquête : 2016; Date(s) de rédaction : 2016
