lunette astronomique et instrument astrométrique (lunette méridienne et cercle méridien)
Œuvre étudiée
Auteur
-
Mongreville JérômeMongreville JérômeCliquez pour effectuer une recherche sur cette personne.
Jérôme Mongreville, photographe. Région Bourgogne-Franche-Comté, Service Inventaire et Patrimoine, 1983-
Copyright
- (c) Région Bourgogne-Franche-Comté, Inventaire du patrimoine
Dossier non géolocalisé
Localisation
-
Aire d'étude et canton
Besançon - Besançon nord-ouest
-
Commune
Besançon
-
Lieu-dit
la Bouloie
-
Adresse
34 avenue de l' Observatoire
-
Emplacement dans l'édifice
salle de la méridienne
-
Dénominationslunette astronomique, instrument astrométrique
1. Le principe de l’instrument
Destiné à l’astrométrie – science de la position des astres –, le cercle méridien, qui combine une lunette et un cercle gradué positionnés précisément dans le plan nord-sud, est associé à une horloge de précision. La lunette permet d’observer les astres au moment de leur passage dans le plan méridien, passage résultant du mouvement de rotation de la terre sur elle-même en un jour. L’horloge permet de repérer cet instant et le cercle gradué indique la hauteur au-dessus de l’horizon de l’astre observé. Tous les astres visibles en un lieu donné passent au moins une fois par jour dans le plan méridien de ce lieu ; les étoiles les plus proches du pôle, appelées circumpolaires, y passent deux fois.
Les deux quantités obtenues à l’aide du cercle méridien – l’instant de passage et la hauteur de l’astre – permettent de calculer la position de l’astre observé sur la voûte céleste. Inversement, l’observation du passage au méridien d’un astre dont on connaît déjà la position permet d’obtenir la « correction d’horloge », donc de « fabriquer » le temps.
C’est l’astronome danois Olaüs Roemer qui, en 1704, réalisa le premier instrument permettant de déterminer à la fois les deux coordonnées d’un astre en combinant en un seul deux instruments existants : une lunette astronomique, traversée en son milieu par un axe de rotation horizontal orienté est-ouest, et un cercle gradué, équipé de microscopes de lecture porté par ce même axe. Les extrémités de l’axe transversal sont terminées par des tourillons cylindriques qui reposent sur des coussinets en bronze, eux-mêmes scellés sur des piliers. Parce que cette installation procure une très grande stabilité à la lunette, les mesures d’angle et d’instant qu’elle permet sont beaucoup plus précises que celles obtenues avec tout autre instrument.
Au cours du 19e siècle, le cercle méridien deviendra l’instrument par excellence de l’astrométrie et tous les observatoires importants en seront équipés.

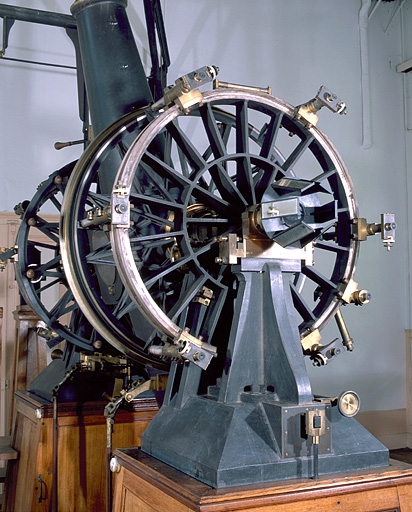

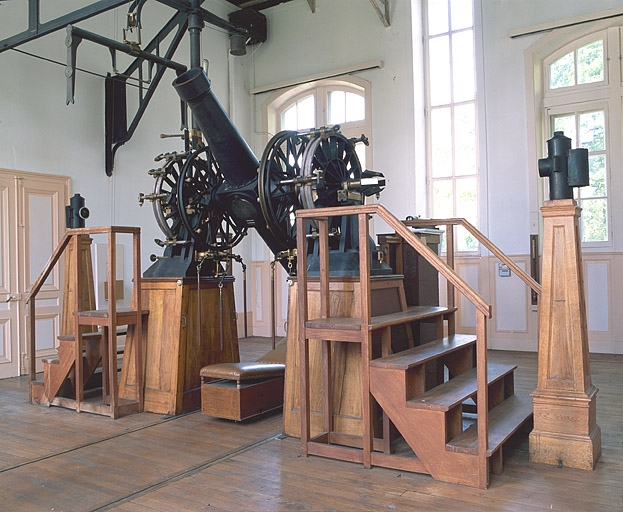

2. Le cercle méridien de l’observatoire de Besançon
L’instrument, installé en septembre 1885, a été commandé en 1881 au constructeur mécanicien Paul Gautier, dont l’atelier parisien – créé en 1866 – avait repris les activités des maisons Secrétan et Eichens. Avant d’ouvrir sa propre fabrique, Wilhelm Eichens avait été le maître d’apprentissage du jeune Gautier dans l’atelier de Marc Secrétan. Sur les dix cercles méridiens équipant en 1887 les observatoires français, neuf proviennent de ces trois maisons et, bien que de conception analogue, tous sont des pièces uniques. Celui de Besançon possède une lunette de 2,37 m de distance focale et de 19 cm d’ouverture et il est muni de deux cercles de 1 m de diamètre, gradués de 5’ en 5’ et équipés chacun de six microscopes pour la lecture des graduations.
Ce cercle méridien, qui assure le service du Temps à l’observatoire de 1885 à 1980, ne fut que très peu modifié. Les améliorations et changements portent essentiellement sur les accessoires de l’appareil – micromètre (IM25001811), horloge (IM25001964), chronographe –, régulièrement modernisés.
Quant à l’oculaire triple (IM25001812) – inventé par Gruey et construit par Gautier –, il a pour fonction de faciliter les observations de la Lune et du Soleil, dont le passage au méridien est plus difficile à repérer car, contrairement aux étoiles, ils ne se présentent pas comme des points mais comme des disques dont il faut déterminer le centre.
L’instrument est utilisé à partir de 1886 pour l’observation des étoiles de repère, dites étoiles fondamentales, la nuit et pour celle du Soleil le jour. Il sert également à l’observation du passage des étoiles circumpolaires, de la Lune et des planètes.
À partir de 1913, lorsque l’observatoire est équipé pour recevoir les signaux horaires de la tour Eiffel, il est surtout utilisé pour l’élaboration de catalogues de position d’étoiles. A la fin du dernier programme d’observations, dans les années 1980, le cercle méridien est remis dans son état d’origine afin d’être présenté au public.
×
La lunette méridienne est commandée en 1881 au constructeur mécanicien Paul Gautier, dont l'atelier parisien (créé en 1876) avait repris les activités des maisons Secrétan et Eichens (avant d'ouvrir sa propre fabrique, Wilhelm Eichens avait été le maître d'apprentissage du jeune Gautier dans l'atelier de Marc Secrétan). De son installation en septembre 1885 à 1888, Louis-Jules Gruey et ses collaborateurs mesurent les erreurs de division des cercles ; ces mesures ont été reprises par Raoul Goudey et Léon Varchon en 1930 et les erreurs de flexion étudiées par Paul Brück jusqu'en 1922. Un micromètre à fil mobile système Repsold est installé en 1903 puis remplacé en 1929 par un micromètre impersonnel, utilisé jusque dans les années 1970. L'automatisation des mesures en ascension droite est réalisée par Marc Sauzéat de 1969 à 1973. Ce cercle méridien a été utilisé à partir de 1886 de nuit pour l'observation du passage des étoiles fondamentales et des grosses planètes, et de jour pour l'observation du passage d'étoiles brillantes et de planètes. Il a servi également à l'observation du passage des étoiles circumpolaires. Lorsque la détermination du temps s'est affranchie des observations astronomiques, l'instrument a été utilisé à l'élaboration de catalogues de position d'étoiles. Dans les années 1980, à la fin du dernier programme d'observations, il a été remis dans son état d'origine afin de devenir un objet de musée.
-
Période(s)
- Principale : 4e quart 19e siècle , daté par source
-
Dates
- 1885, daté par source
-
Lieu d'exécutionÉdifice ou site : Ile-de-France, 75, Paris
-
Auteur(s)
-
Auteur :
Gautier PaulfabricantGautier PaulCliquez pour effectuer une recherche sur cette personne.
Fabricant d’instruments d’astronomie. Formé à Paris dans l’atelier de Marc Secrétan puis dans celui d’Eichens, qu’il reprend en 1881.
-
Auteur :
Destiné à l'astrométrie (science de la position des astres), le cercle méridien, qui combine une lunette et un cercle gradué positionnés précisément dans le plan nord-sud, est associé à une horloge de précision. La lunette permet d'observer les astres au moment de leur passage dans le plan méridien, passage résultant du mouvement de rotation de la terre sur elle-même en un jour. L'horloge permet de repérer cet instant et le cercle gradué indique la hauteur au-dessus de l'horizon de l'astre observé (tous les astres visibles en un lieu donné passent au moins une fois par jour dans le plan méridien de ce lieu, les étoiles les plus proches du pôle - appelées circumpolaires - y passent deux fois). Les deux quantités obtenues à l'aide du cercle méridien (l'instant de passage et la hauteur de l'astre) permettent de calculer la position de l'astre observé sur la voûte céleste. Inversement, l'observation du passage au méridien d'un astre dont on connaît déjà la position permet d'obtenir la "correction d'horloge", donc de "fabriquer" le temps. A Besançon, c'est pour cette dernière fonction que l'instrument fut acquis. Sa lunette a une ouverture de 19 cm et une distance focale de 237 cm. Il possède les équipements suivants : un micromètre (avec système d'éclairage pour fils brillants ou noirs), un oculaire simple, un oculaire triple, deux cercles gradués (à l'origine de son appellation) de 1 m de diamètre divisés de 5' en 5', deux systèmes de six microscopes, un appareil à flexion de Loewy. Elle est également équipée d'accessoires permettant de déterminer ses constantes instrumentales, c'est-à-dire ses écarts à l'idéal (niveau à enjambement avec système de suspension, bain fixe de mercure, bain mobile de mercure, mires et collimateurs).
-
Catégoriesastronomie
-
Structures
- fonctions combinées
- instrument spécialisé
-
Matériaux
- fonte de fer
- laiton
- verre
- bois
-
Précision dimensions
Cercle : d = 100. Lunette : l = 237, d = 19. Axe des tourillons : l = 256, h (par rapport au sol) = 200.
-
Inscriptions & marques
- graduations, gravé, sur l'oeuvre
-
Précision inscriptions
Graduations sur les deux cercles de 5'en 5'.
-
État de conservation
- manque
-
Précision état de conservation
Il manque peut-être le bain mobile de mercure.
-
Statut de la propriétépropriété de l'Etat
-
Intérêt de l'œuvreÀ signaler
Cette lunette méridienne de Paul Gautier fait partie de la dotation initiale de l'observatoire, dont elle constitue l'instrument " iconique ".
- (c) Région Bourgogne-Franche-Comté, Inventaire du patrimoine
- (c) Région Bourgogne-Franche-Comté, Inventaire du patrimoine
- (c) Région Bourgogne-Franche-Comté, Inventaire du patrimoine
- (c) Région Bourgogne-Franche-Comté, Inventaire du patrimoine
- (c) Région Bourgogne-Franche-Comté, Inventaire du patrimoine
- (c) Région Bourgogne-Franche-Comté, Inventaire du patrimoine
- (c) Région Bourgogne-Franche-Comté, Inventaire du patrimoine
- (c) Région Bourgogne-Franche-Comté, Inventaire du patrimoine
- (c) Région Bourgogne-Franche-Comté, Inventaire du patrimoine
- (c) Région Bourgogne-Franche-Comté, Inventaire du patrimoine
- (c) Région Bourgogne-Franche-Comté, Inventaire du patrimoine
- (c) Région Bourgogne-Franche-Comté, Inventaire du patrimoine
- (c) Région Bourgogne-Franche-Comté, Inventaire du patrimoine
- (c) Région Bourgogne-Franche-Comté, Inventaire du patrimoine
- (c) Région Bourgogne-Franche-Comté, Inventaire du patrimoine
- (c) Région Bourgogne-Franche-Comté, Inventaire du patrimoine
- (c) Région Bourgogne-Franche-Comté, Inventaire du patrimoine
- (c) Région Bourgogne-Franche-Comté, Inventaire du patrimoine
- (c) Région Bourgogne-Franche-Comté, Inventaire du patrimoine
- (c) Région Bourgogne-Franche-Comté, Inventaire du patrimoine
- (c) Région Bourgogne-Franche-Comté, Inventaire du patrimoine
- (c) Région Bourgogne-Franche-Comté, Inventaire du patrimoine
- (c) Région Bourgogne-Franche-Comté, Inventaire du patrimoine
- (c) Région Bourgogne-Franche-Comté, Inventaire du patrimoine
- (c) Région Bourgogne-Franche-Comté, Inventaire du patrimoine
Bibliographie
-
Ambronn, Leopold. Handbuch der astronomischen Instrumentenkunde. - Berlin : Julius Springer Verlag, 1899.
vol. 2, p. 904-1064, 1223-1264 -
André, Charles ; Rayet, Georges. L’astronomie pratique et les observatoires en Europe et en Amérique depuis le milieu du XVIIe siècle jusqu’à nos jours. Première partie : Angleterre. - Paris : Gauthier-Villars, 1874.
p. 42-46 -
André, Charles ; Angot, Alfred. L’astronomie pratique et les observatoires en Europe et en Amérique depuis le milieu du XVIIe siècle jusqu’à nos jours. Troisième partie : États-Unis d’Amérique. - Paris : Gauthier-Villars, 1874.
p. 75-88 -
Bennett, James A. The divided circle : a History of the Instruments for Astronomy, Navigation and Surveying. - Oxford : Phaïdon, 1987.
p. 113-118, 165-177 -
Boquet, Félix. Les observations méridiennes : théorie et pratique. - Paris : O. Doin et Fils, 1909. 2 vol., VIII-314 - 342-XII p. : ill. ; 19 cm.
-
Chapman, Allan. Dividing the Circle : the Development of Critical Angular Measurement. In : Astronomy, 1500-1850. - Chichester : Ellis Horwood Ltd, 1990, p. 82-97.
-
Chapman, Allan. Transit Instrument. In : Instruments of Science : An Historical Encyclopedia / dir. Robert Bud et Deborah J. Warner. - Londres, New York : Garland Publishing, 1998, p. 630-632.
-
Danjon, André ; Couder, André. Lunettes et télescopes : théorie, conditions d’emploi, description, réglage. - Paris : Librairie Blanchard, 1935. Rééd. Paris : Librairie scientifique et technique Albert Blanchard, 1990.
p. 327-338, 631-642 -
Davoigneau, Jean ; Le Guet Tully, Françoise ; Poupard, Laurent ; Vernotte, François. L’Observatoire de Besançon : les étoiles au service du temps / photogr. Jérôme Mongreville avec la collab. d’Yves Sancey ; cartogr. André Céréza. - Lyon : Lieux Dits, 2009. 80 p. : ill. ; 22 cm. (Parcours du patrimoine ; 349)
-
Dreyer, John Louis Emil. Transit Circle or Meridian Circle. In : Encyclopaedia Britannica. 11e éd. - Londres, 1911. Ed. électronique accessible sur internet [date de consultation : 23/08/05]
-
Gruey, Jules. Sur la construction des grands cercles méridiens doubles. Comptes rendus des séances de l’Académie des Sciences, séance du lundi 14 décembre 1885, t. 101, p. 1236-1238.
-
Gruey, Jules. Sur une méthode unique pour déterminer les constantes de l’altazimut et de la lunette méridienne à grand champ. Comptes rendus des séances de l’Académie des Sciences, séance du lundi 28 décembre 1885, t. 101, p. 1470-1473.
-
Gruey, Jules. Sur un nouvel oculaire pour les observations méridiennes. Comptes rendus des séances de l’Académie des Sciences, séance du lundi 27 février 1888, t. 107, p. 585-587.
-
Howse, Derek. Greenwich Time and the Longitude. - Londres : National Maritime Museum, 1997.
p. 186-189 -
Johnson, Kevin L. Transit Circle. Instruments of Science : an Historical Encyclopedia. - Londres : The Science Museum, New York : National Museum of American History, 1998.
p. 628-630 -
King, Henry. The History of the Telescope. Rééd. - Londres : Dover, 1979, p. 93-119. 1ère éd. : Londres, Griffin, 1955.
p. 93-119 -
Mörzerbruyns, Willem. Cross-staff. In : Instruments of Science : An Historical Encyclopedia / dir. Robert Bud et Deborah. J. Warner. - Londres, New York : Garland Publishing, 1998, p. 159-160.
-
Puel, François. L’instrument méridien de l’Observatoire de Besançon. L’Astronomie, vol. 119, mars-avril 2005, p. 186-190 : ill.
-
Repsold, Johann A. Zur Geschichte der astronomischen Messwerkzeuge von 1830 bis um 1900. Rééd. - Cologne : PNO, 2004. 1ère éd. : Leipzig, 1914.
