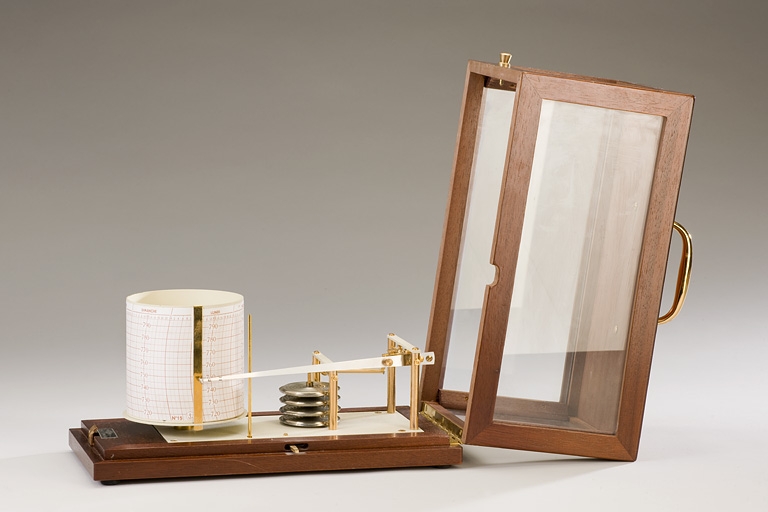

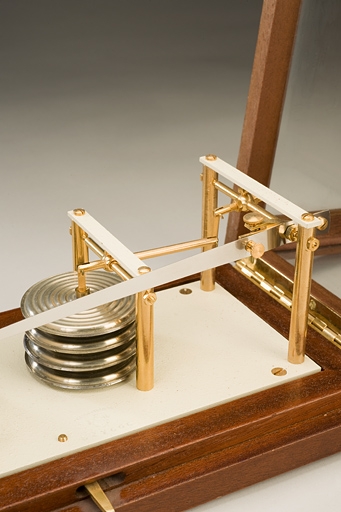

L'appareil est contenu dans une boîte en bois munie d'une poignée de transport et formée d'un socle, porté par quatre pieds en caoutchouc, et d'un couvercle, vitré sur quatre côtés et pivotant sur un petit côté grâce à une charnière. Fixé sur une plaque en plastique, le baromètre anéroïde est principalement réalisé en laiton. Il se compose de quatre capsules métalliques de Vidi superposées dont la déformation est transmise à un stylet en acier frottant sur le papier du cylindre enregistreur. Disposé verticalement, ce dernier renferme son propre système moteur. Un petit levier à l'avant permet, à l'aide d'une tige verticale, d'écarter le stylet du papier.
