instrument de mesure électromagnétique (fluxmètre 176 Pekly), école professionnelle dite École nationale d'Horlogerie puis lycée polyvalent Jules Haag

Bourgogne-Franche-Comté > Doubs > Besançon

Œuvre étudiée

Auteur

Loukachine Marc

Loukachine Marc
Cliquez pour effectuer une recherche sur cette personne.

Voir tout

Dossier non géolocalisé

Localisation

Aire d'étude et canton Besançon faubourg
Voir tout
Commune Besançon
Voir tout
Adresse 1 rue Labbé
Voir tout

Désignation
Historique
Description
Statut, intérêt et protection
Illustrations
Documentation
Liens vers des dossiers associés

Désignation

Dénominations

instrument de mesure électromagnétique

Voir tout

Historique

Ce fluxmètre, dont la notice technique (révisée en 1960) précise qu'il s'agit du modèle 176, été fabriqué dans le troisième quart du 20e siècle par les Ateliers Pekly. Créée en 1921 et spécialisée dans les galvanomètres à cadre mobile magnétodynamique, cette société est alors une Sarl au capital de 450 000 F, établie au 33 rue Boussingault à Paris. Actuellement installée à Thiron-Gardais (La Chapelle, route de Chassant) dans l'Eure-et-Loir, elle forme avec la société Erte (fondée en 1980) le groupe Bowen, constructeur d'équipements électroniques pour la communication et la gestion d'énergie. Basé à Saclay (ZA les Prés Basques, 14 rue de la Truie qui file) dans l'Essonne, ce groupe fournit des appareils à l'aéronautique, l'industrie spatiale, les armées, les domaines du transport et de l'énergie, etc.

Voir tout

Période(s)
- Principale : 3e quart 20e siècle
Lieu d'exécution

Commune : Paris
Auteur(s)
- Auteur :
  Pekly (société)

  Pekly (société)
  Cliquez pour effectuer une recherche sur cette personne.

  fabricant

Description

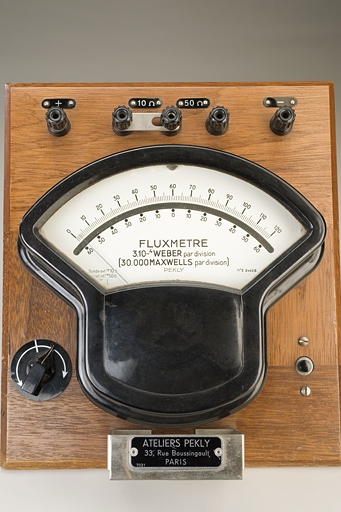

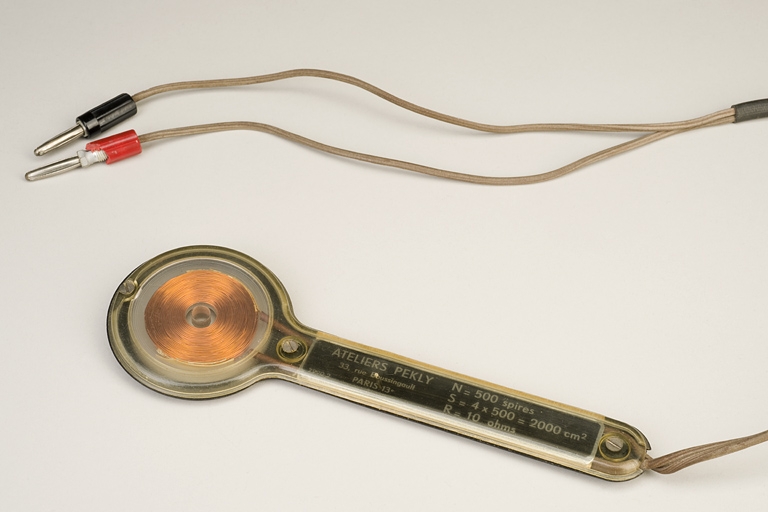

Le fluxmètre est utilisé pour mesurer les variations d'un champ magnétique. Il est fixé sur un pupitre en chêne contenant une pile électrique de 4,5 V. Ce socle est muni en partie haute de cinq bornes et en partie basse d'un variateur rotatif à gauche et d'un bouton poussoir à droite. L'écran en arc de cercle de l'appareil porte une double graduation : de 0 à 120 au-dessus de la zone de lecture argentée, de 60 à 0 à 60 en-dessous. Sa sonde, en forme de raquette, est reliée au fluxmètre par un fil électrique de 135 cm de long, doté de deux fiches ; elle est en plastique, transparent d'un côté laissant voir ses spires en cuivre.

Voir tout

Catégories

enseignement, électromagnétisme
Structures
- instrument spécialisé
Matériaux
- métal
- cuivre
- verre
- plastique
- chêne
Précision dimensions

Dimensions hors tout : h = 19, l = 22,5, la = 23. Dimensions de la sonde : l = 17,5, la = 6.
Inscriptions & marques
- inscription concernant le fabricant, peint, sur l'œuvre
- numéro d'inventaire, peint, sur l'œuvre
- graduations, peint, sur l'œuvre
- inscription technique
- inscription concernant le fabricant, peint, sur cartel
- inscription concernant le lieu d'exécution, peint, sur cartel
Précision inscriptions

Inscription peinte sur un cartel : Ateliers Pekly / 33, Rue Boussingault / Paris. Inscriptions peintes sur le cadran = au centre : Fluxmètre / 3.10-4 Weber par division / 30.000 Maxwells par division / Pekly ; à gauche : Sonde ext.re 10 [ohms] / Résist. int.re 50 [ohms] / [inclinaison du cadran] 45° ; à droite : N° E 24628. Graduations (peintes sur le cadran) : de 0 à 120 avec traits des unités et chiffres des dizaines (graduation extérieure), de 60 à 0 à 60 avec chiffres des dizaines uniquement (graduation intérieure). Inscription sur des plaques vissées au-dessus des bornes : +, 10 [ohms], 50 [ohms], -. Numéro d'inventaire (manuscrit, au crayon, sur un morceau de sparadrap collé sur le côté droit) : A 402. Inscriptions peintes sur la sonde : Ateliers Pekly / 33, Rue Boussingault / Paris 13e [et] N = 500 spires / S = 4 x 500 = 2000 cm2 / R = 10 ohms.
