Sancey, Yves. Photographe. Direction régionale des Affaires culturelles de Franche-Comté puis Région Bourgogne-Franche-Comté, Service Inventaire et Patrimoine. 1973-2013.
Dossier d’œuvre objet IM25005249
| Réalisé par
- patrimoine industriel, patrimoine industriel du Doubs
ensemble de trois turbines de type Francis et de leurs alternateurs triphasés,
centrale hydroélectrique du Refrain
Œuvre étudiée
Auteur
Copyright
- (c) Région Bourgogne-Franche-Comté, Inventaire du patrimoine
Dossier non géolocalisé
Localisation
-
Aire d'étude et canton
Pays horloger (le) - Maîche
-
Commune
Charquemont
-
Lieu-dit
Mortier
-
Cadastre
2012
H
394
-
Dénominationsturbine hydraulique, alternateur triphasé

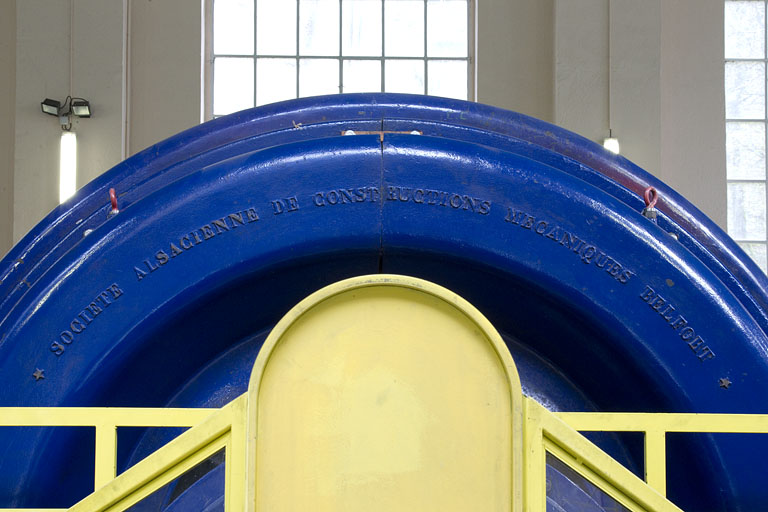

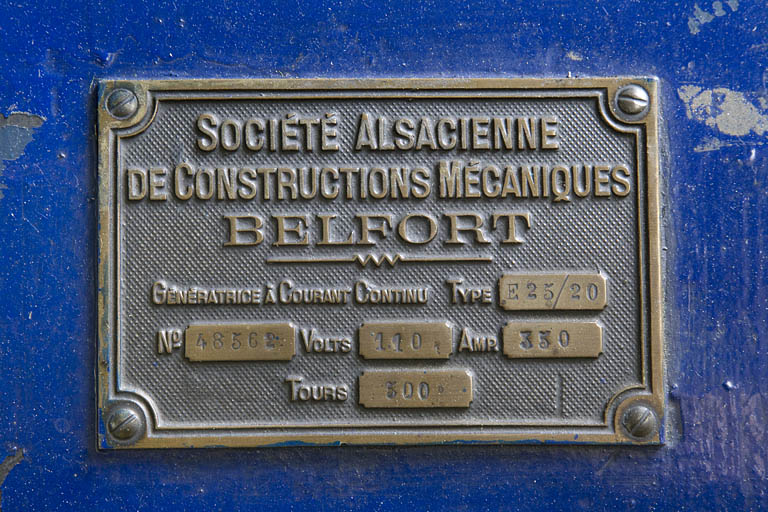

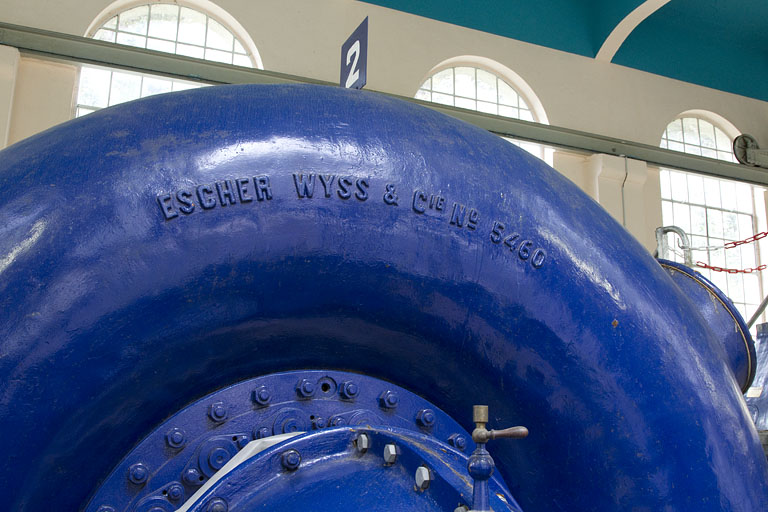

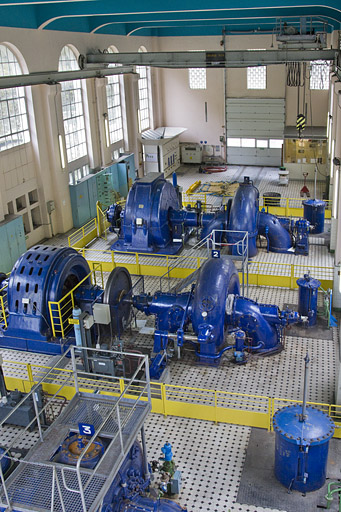

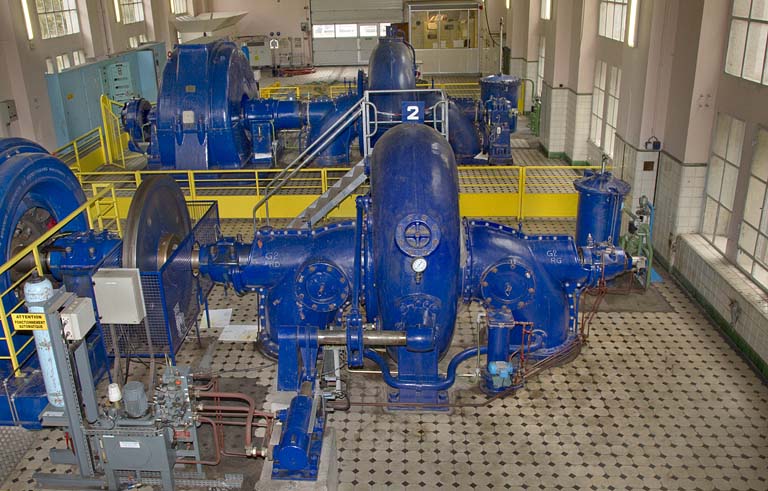

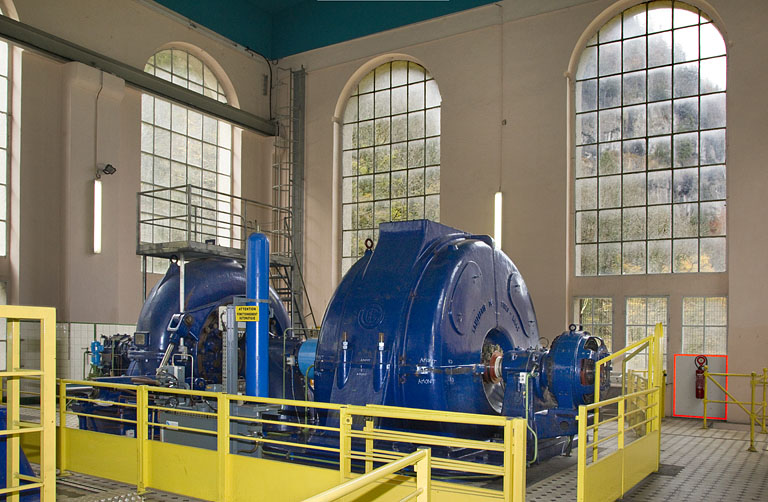

La centrale, entrée en activité en 1909, est actuellement équipée de trois groupes, pour une puissance totale de 12 MW, associant chacun une turbine double à axe horizontal de type Francis et un alternateur triphasé. Attesté en 1923, le groupe n° 2 est le plus ancien. Il se compose d'une turbine Escher-Wyss (Zurich, Suisse) de 4 500 CV et d'un alternateur de 4 000 kVA, de la Société alsacienne de Constructions mécaniques (Belfort), avec son excitatrice en tête d’arbre. Les groupes n° 1 (amont) et 3 (aval) datent de 1939, au moment de la reconstruction du barrage, et sont chacun formés d'une turbine Neyret-Beylier et Piccard-Pictet (Grenoble), de 6 280 CV, et d'un alternateur de 7 300 kVA avec excitatrice, sortis des ateliers de Givors de la Compagnie de Fives-Lille (Rhône).
C'est ce même fabricant Neyret-Beylier et Piccard-Pictet qui avait fourni l'équipement d'origine. Chacun des trois groupes générateurs initiaux était composés d'une turbine de 2 250 CV, à axe horizontal centripète et introduction totale, tournant à 500 tr/mn (avec régulateur de vitesse à pression d'huile), et d'un alternateur triphasé de 2 000 kVA en 5 200 V, du type à induit fixe et inducteur mobile, à axe horizontal et accouplé directement à la turbine. Deux groupes identiques avaient été installés en 1910. Les deux petits groupes dédiés à l'excitation associaient une turbine de 180 CV, du même modèle que celle des groupes générateurs mais tournant à 850 tr/mn, à une excitatrice de 150 kW en 110 V, à collecteurs à balais en charbon, axe horizontal, accouplée directement à la turbine. Cet ensemble avait été renforcé le 10 janvier 1918 par l'actuel groupe n° 2 (se substituant au groupe n° 3 existant) dont la roue motrice de la turbine Escher-Wyss est remplacée le 19 février 1926. Les alternateurs ont été rebobinés : celui du groupe 1 en 1987 par la société Sarelem (Loire-Atlantique), celui du groupe 2 en 2006 par la Cegelec (Vénissieux, Rhône).
Les différentes sociétés intervenues sur ces groupes ont toutes une longue histoire. Ainsi, filature mécanique à sa fondation en 1905, la société Escher-Wyss s'est rapidement réorientée vers la construction mécanique, dominant le marché des installations pour centrales hydroélectriques avant d'être reprise par Sulzer en 1969. La Société alsacienne de Construction mécanique, elle, est apparue à Belfort en 1871 : elle est issue de l'Elsässische Maschinenbau-Gesellschaft Grafenstaden (EMBG) et, en remontant plus loin dans le temps, de l'atelier de construction mécanique ouvert en 1826 par André Koechlin. L'entreprise Neyret-Beylier et Piccard-Pictet (qui deviendra Neyrpic en 1948) est issue de plusieurs sociétés regroupées en 1917 au sein d'une nouvelle usine grenobloise : d'une part celles fondées au milieu du 19e siècle par M Beylier et Jean-Baptiste Neyret, réunis en 1896 au sein des établissements Neyret-Beylier, d'autre part celle créée en 1895 à Genève par les Suisses Paul Piccard et Lucien Pictet. La compagnie de Fives-Lille est apparue dans les années 1860 et disposait d'usines dans le quartier de Fives (près de Lille) et à Givors. La Société des Ateliers de Rénovation électrique et électromécanique (Sarelem), établie à Carquefou (Loire-Atlantique), a été fondée en 1980 par le groupe Haefely (Bâle, Suisse), né en 1904, et par Brissonneau et Lotz Marine, filiale depuis 1975 du groupe Jeumont Schneider et lointaine descendante de l'atelier de mécanique Brissonneau ouvert à Nantes en 1841. La Cegelec est issue de la Compagnie générale d'Entreprises électriques, créée en 1913.
-
Période(s)
- Principale : 1er quart 20e siècle , daté par source, daté par travaux historiques
- Principale : 2e quart 20e siècle , porte la date
-
Dates
- 1939, porte la date
-
Stade de création
- oeuvre de série
-
Lieu d'exécutionCommune : Suisse, Zurich
-
Lieu d'exécutionCommune : Belfort
-
Lieu d'exécutionCommune : Grenoble
-
Lieu d'exécutionCommune : Givors
-
Auteur(s)
-
Auteur :
Escher-Wyss (1805 - 1969)constructeur signatureEscher-WyssCliquez pour effectuer une recherche sur cette personne.
Escher-Wyss. Société créée en 1805, par Hans Caspar Escher et le banquier Salomon von Wyss, en tant que filature mécanique puis rapidement convertie à la construction mécanique, dominant le marché des installations pour centrales hydroélectriques avant d'être reprise par Sulzer en 1969.
-
Auteur :
Société alsacienne de Construction mécanique (1871 - )constructeur signatureSociété alsacienne de Construction mécaniqueCliquez pour effectuer une recherche sur cette personne.
Société alsacienne de Construction mécanique. Société apparue à Belfort en 1871 et issue de l'Elsässische Maschinenbau-Gesellschaft Grafenstaden (EMBG) et, en remontant plus loin dans le temps, de l'atelier de construction mécanique ouvert en 1826 par André Koechlin.
-
Auteur :
Neyret-Beylier et Piccard-Pictet (1917 - 1948)constructeur signatureNeyret-Beylier et Piccard-PictetCliquez pour effectuer une recherche sur cette personne.
Neyret-Beylier et Piccard-Pictet. Entreprise issue de plusieurs sociétés regroupées à Grenoble en 1917 : celles fondées au milieu du 19e siècle par Beylier et Jean-Baptiste Neyret, réunies en 1896 au sein des établissements Neyret-Beylier, et celle créée en 1895 à Genève par les Suisses Paul Piccard et Lucien Pictet. Devient Neyrpic en 1948.
-
Auteur :
Fives-Lilleconstructeur signatureFives-LilleCliquez pour effectuer une recherche sur cette personne.
Fives-Lille. Compagnie apparue dans les années 1860 et disposant d'usines dans le quartier de Fives (près de Lille) et à Givors.
-
Auteur :

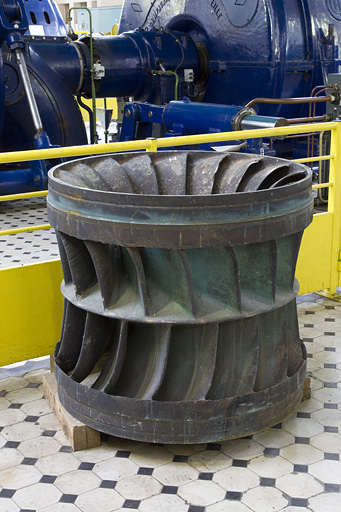

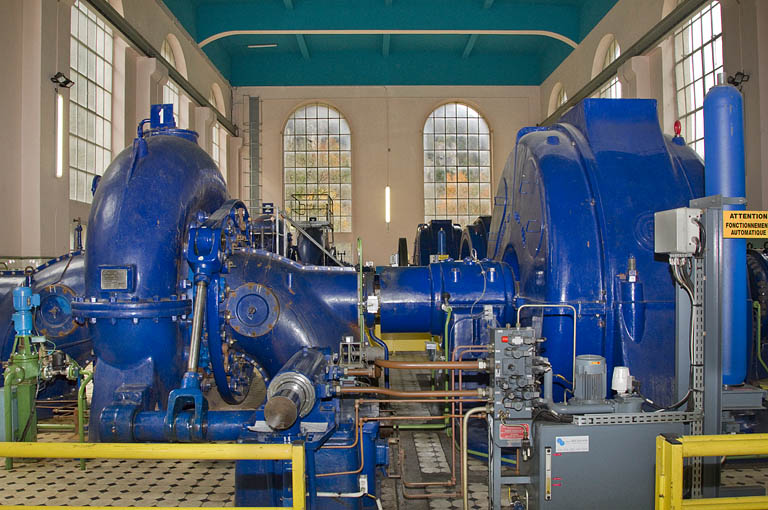

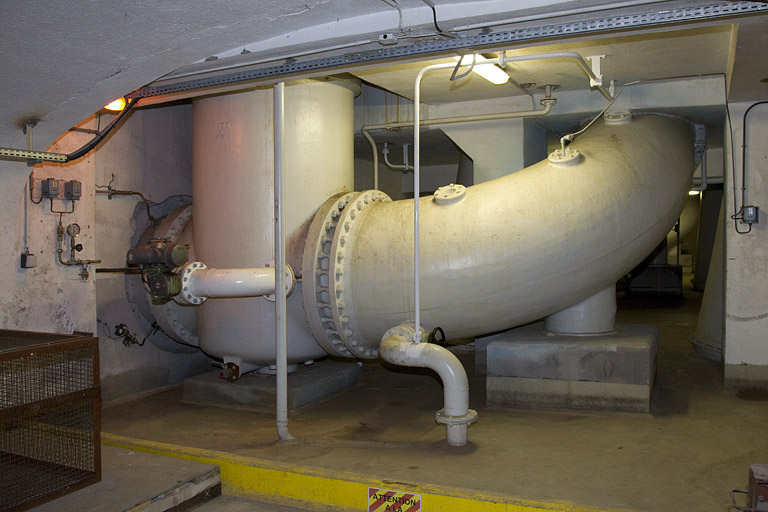

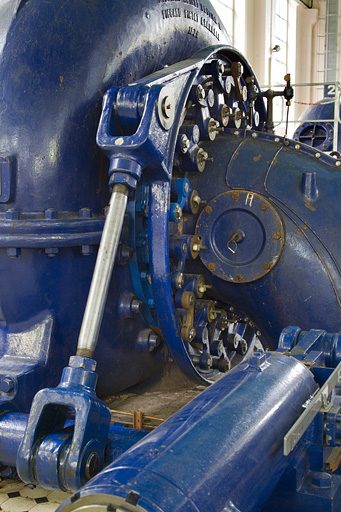

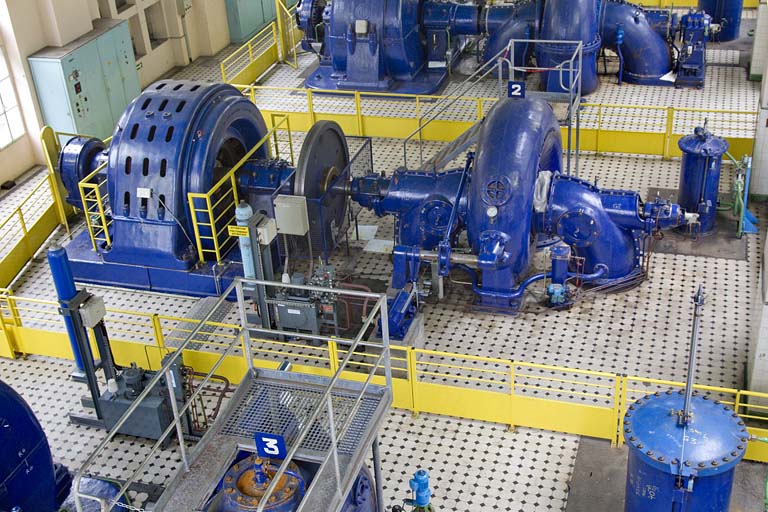

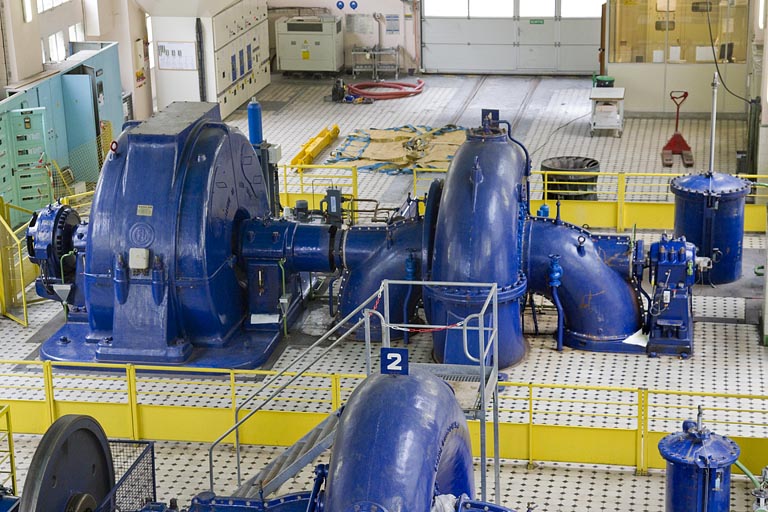

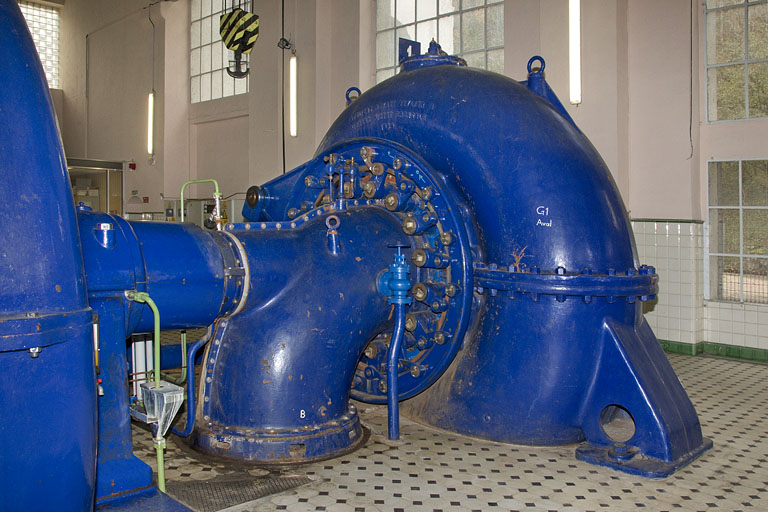

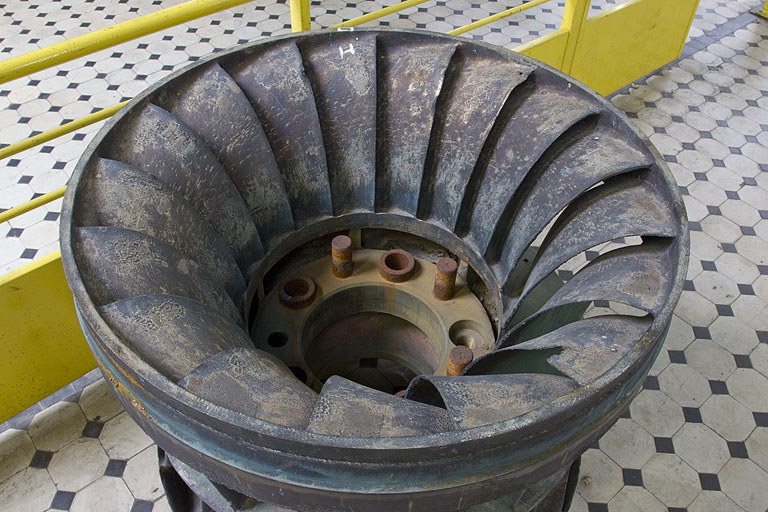

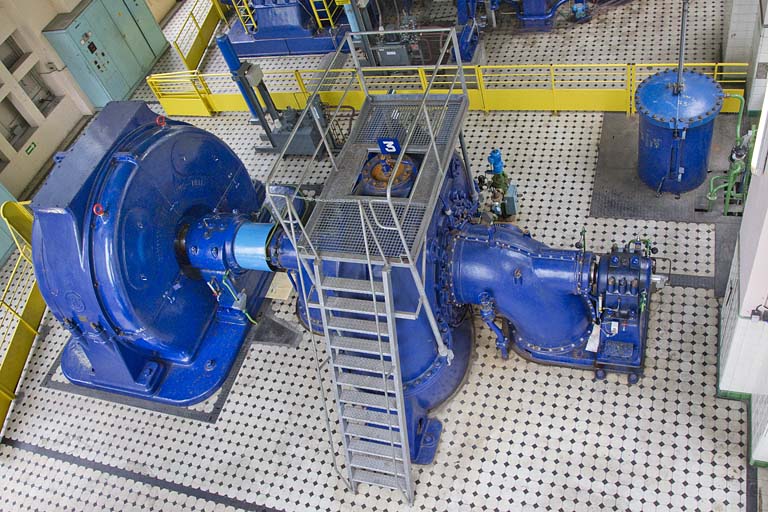

Les trois groupes sont disposés de la même manière. Chacun est formé d'une turbine Francis double dont l'axe horizontal, porté par trois paliers, entraîne un alternateur triphasé. En bronze, elle a environ 1 m de diamètre et 90 cm de hauteur. Elle est composée de deux roues de 17 aubes chacune accolées. Alimentée en eau par un collecteur métallique situé à l'étage de soubassement, l'évacuation se faisant de chaque côté par des " aspirateurs ", elle a un débit maximum de 10 m3/s (le débit total de l'installation est limité à 23 m3/s par la galerie d'amenée), géré par un régulateur de vitesse via un cercle de vannage. Le groupe n° 2 dispose d'un volant d'inertie, inutile actuellement : il était peut-être autrefois destiné à éviter de trop fréquents découplages du réseau, à l'époque où le maillage était faible. L'alternateur triphasé - à ventilation forcée par dessous pour les groupes n° 1 et 3, ventilation naturelle pour le n° 2 - est équipé d'une excitatrice en tête d'arbre. L'électricité qu'il produit passe par une cellule (sectionneur et disjoncteur) avant d'être dirigée sur le poste de transformation, où elle est élevée de 5 500 V à 63 000 V pour être injectée dans le réseau.
-
Catégoriesproduction industrielle de l'énergie
-
Structures
-
Matériaux
- fonte de fer
- acier
- bronze
- cuivre
- métal
- plastique
-
Précision dimensions
Roue d'une turbine : d = 100 cm, h = 90 cm.
-
Inscriptions & marques
- inscription concernant le fabricant, sur partie rapportée, fondu, en relief
- inscription concernant le lieu d'exécution, sur partie rapportée, fondu, en relief
- inscription technique
- plaque signalétique
- logotype
-
Précision inscriptions

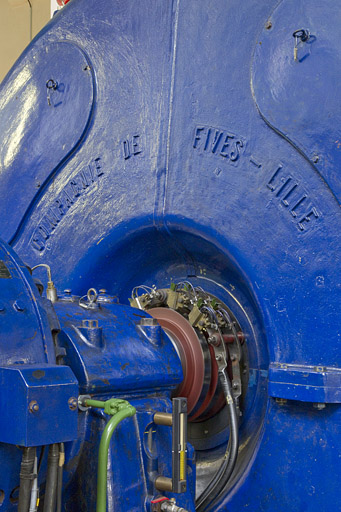

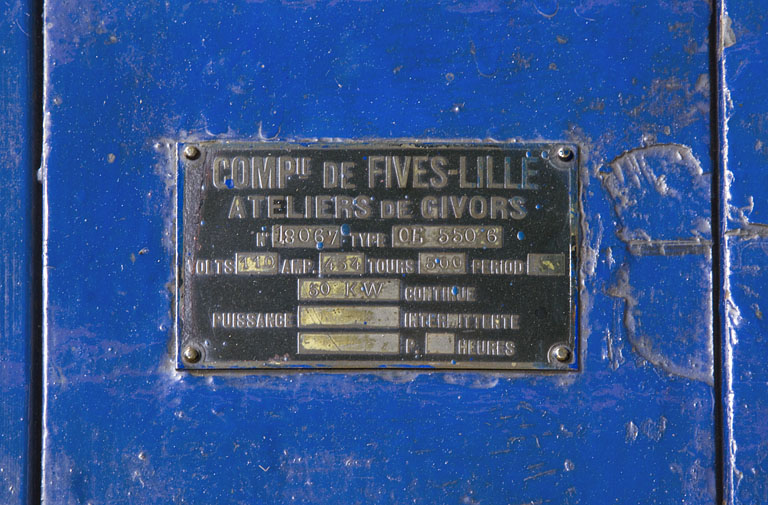

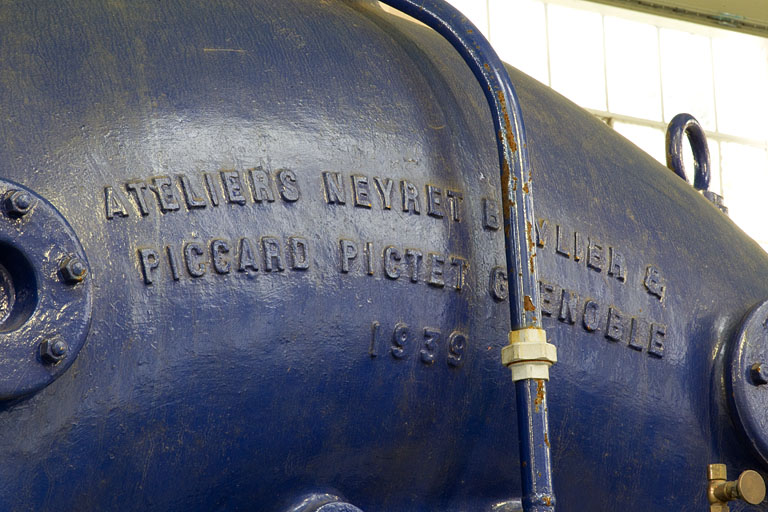

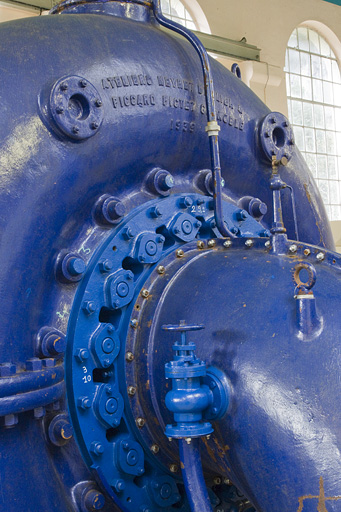

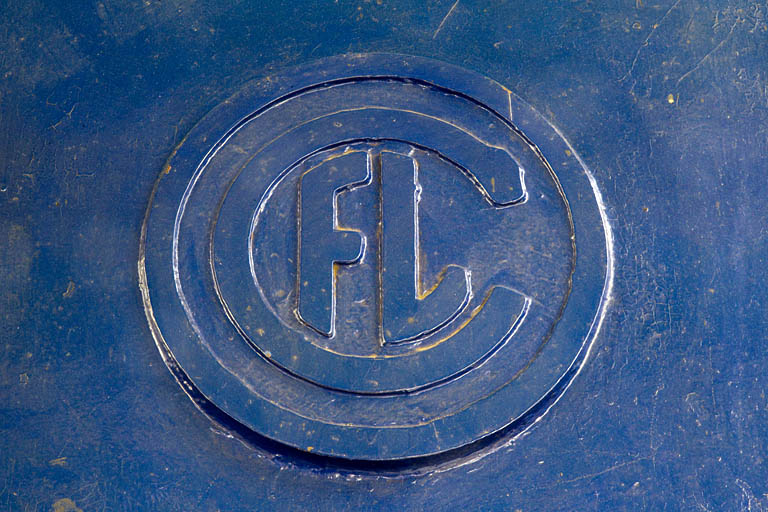

Plaque vissée sur le bâti de la turbine du groupe n° 1 : Ateliers / Neyret-Beylier / Piccard-Pictet / Grenoble / 1939 / Turbine hydraulique Francis double / Puissance 6280 C.V. / Chute nette 60 mètres / Tours - mn. 500. Plaque rivée sur l'alternateur du groupe n° 1 : Comp[agn]ie de Fives-Lille / Ateliers de Givors / N° 18067 Type OE 550 6 / Volts 110 Amp. 454 Tours 500 Périod [-] / 50 KW continue [...] Logotype sur l'alternateur : lettres F et L inscrites dans un C lui-même contenu dans un cercle. Inscription fondue sur le bâti de la turbine du groupe n° 2 : Escher Wyss & Cie / N° 5460. Plaque vissée sur l'alternateur du groupe n° 2 : Société Alsacienne / de Constructions Mécaniques / Belfort / Génératrice à Courant Continu Type E25/20 / N° 48562 Volts 110 Amp. 350 / Tours 500.
-
Statut de la propriétépropriété publique
-
Référence Patriarcheprésent sur POP
- (c) Région Bourgogne-Franche-Comté, Inventaire du patrimoine
- (c) Région Bourgogne-Franche-Comté, Inventaire du patrimoine
- (c) Charles Simon
- (c) Région Bourgogne-Franche-Comté, Inventaire du patrimoine
- (c) Région Bourgogne-Franche-Comté, Inventaire du patrimoine
- (c) Région Bourgogne-Franche-Comté, Inventaire du patrimoine
- (c) Région Bourgogne-Franche-Comté, Inventaire du patrimoine
- (c) Région Bourgogne-Franche-Comté, Inventaire du patrimoine
- (c) Région Bourgogne-Franche-Comté, Inventaire du patrimoine
- (c) Région Bourgogne-Franche-Comté, Inventaire du patrimoine
- (c) Région Bourgogne-Franche-Comté, Inventaire du patrimoine
- (c) Région Bourgogne-Franche-Comté, Inventaire du patrimoine
- (c) Région Bourgogne-Franche-Comté, Inventaire du patrimoine
- (c) Région Bourgogne-Franche-Comté, Inventaire du patrimoine
- (c) Région Bourgogne-Franche-Comté, Inventaire du patrimoine
- (c) Région Bourgogne-Franche-Comté, Inventaire du patrimoine
- (c) Région Bourgogne-Franche-Comté, Inventaire du patrimoine
- (c) Région Bourgogne-Franche-Comté, Inventaire du patrimoine
- (c) Région Bourgogne-Franche-Comté, Inventaire du patrimoine
- (c) Région Bourgogne-Franche-Comté, Inventaire du patrimoine
- (c) Région Bourgogne-Franche-Comté, Inventaire du patrimoine
- (c) Région Bourgogne-Franche-Comté, Inventaire du patrimoine
- (c) Région Bourgogne-Franche-Comté, Inventaire du patrimoine
- (c) Région Bourgogne-Franche-Comté, Inventaire du patrimoine
- (c) Région Bourgogne-Franche-Comté, Inventaire du patrimoine
Documents d'archives
-
Archives départementales du Doubs, Besançon : Sp 82
Archives départementales du Doubs : Sp 82 Fonds des Ponts et Chaussées. Distribution d'énergie électrique. Société des Forces motrices du Refrain (1908-1932).
13 rapports du conseil d'administration (1908-1927) -
Archives départementales du Doubs, Besançon : Sp 82
Archives départementales du Doubs : Sp 82 Japy, Jules. Rapport présenté à la réunion générale des actionnaires de la Société des Forces motrices du Refrain, le 10 septembre 1908. - S.l. [Montbéliard] : s.n. [L’Imprimerie montbéliardaise], 1908. 8 p.
p. 1-7 -
Archives départementales du Doubs, Besançon : 1975 W 42
Archives départementales du Doubs : 1975 W 42 Police de l'eau. Barrages et usines hydroélectriques sur le Doubs (1936-1982).
Bibliographie
-
J. P. Société des Forces motrices du Refrain. Le département du Doubs. - [S.l.] : [s.n.], 1923, p. 19-22 : ill. N° spécial de « L’Illustration économique et financière », supplément du 4 août 1923.
P. 19-22 : ill.
Documents figurés
-
EDF - UP Est - Groupement du Doubs, Liebvillers
Forces motrices du Refrain. Usine [plan au rez-de-chaussée et coupes longitudinale et transversales], dessin (plume, lavis), par la Société des Forces motrices de l'Est - direction de Montbéliard, 1908, 75 x 117 cm, échelle 1/100. Plan n° 6269.
-
Collection particulière : Benoît Duquet, Le Russey
Photographies montrant la construction du barrage et de la centrale du Refrain, s.n., s.d. [1906-1909].
-
Collection particulière : Michel Cheval, Charquemont
1013. Usine électrique du Refrain - Salle des machines, carte postale, par Ch. Simon, s.d. [décennies 1910-1920, avant 1917], Ch. Simon éd. à Maîche et à Ornans. Porte la date 23 novembre 1917 (manuscrite au verso). La carte présente les cinq groupes producteurs et les deux groupes excitateurs.
