  • patrimoine industriel, patrimoine industriel du Doubs
mécanisme d'horloge (échappement à ancre), café de l'Industrie, immeuble et atelier d'horlogerie Donzé et Brischoux puis Donzé Père et Fils
Franche-Comté > Doubs > Charquemont
Œuvre étudiée
Auteur
Copyright
  • (c) Région Bourgogne-Franche-Comté, Inventaire du patrimoine

Dossier non géolocalisé

Localisation
  • Aire d'étude et canton Pays horloger (le) - Maîche
  • Commune Charquemont
  • Adresse 12 Rue Neuve
  • Cadastre 2014 AI 206-212
Désignation
  • Dénominations
    mécanisme d'horloge
  • Appellations
    échappement à ancre
Historique

Cet échappement à ancre a été fabriqué dans la deuxième moitié du 20e siècle, plus précisément dans les années 1975-1980, peut-être par la société Frésard-Panneton établie au 2 rue Cuvier à Charquemont. Organe de partage et distribution du temps, décomposant en impulsions une énergie continue (généralement fournie par un ressort), l'échappement découpe le temps en intervalles réguliers. Celui à ancre trouve son origine à Londres vers 1670 dans les travaux de Robert Hooke et de William Clément appliqués à des pendules, puis en 1715 dans les améliorations apportées au système par Georges Graham (1675-1751). C'est un ancien apprenti de Georges Graham, l'horloger anglais Thomas Mudge (1715-1794), qui le premier en 1754 l'applique aux mouvements de montre (il fabrique en 1759 pour le roi Georges III la première montre à en être équipée). Par la suite, la plupart des grands maîtres horlogers utilisent ce type d'échappement modifié par ses soins, le Suisse Georges-Auguste Leschot (1800-1884) concevant en 1830 "l'échappement à ancre suisse". Echappement libre, c'est-à-dire avec des contacts entre pièces réduits au minimum, il est très précis. Cette précision, encore augmentée par divers perfectionnements dans les années 1920, alliée à l'industrialisation de sa fabrication le conduisent dans l'entre-deux-guerres à détrôner l'échappement à cylindre, dont la production cesse à l'issue de la deuxième guerre mondiale. "L'échappement à ancre suisse" équipe actuellement la majorité des mouvements mécaniques.

  • Période(s)
    • Principale : 2e moitié 20e siècle , daté par tradition orale
  • Stade de création
    • oeuvre de série
  • Lieu d'exécution
    Commune : Charquemont
    Adresse : 2 rue Cuvier
    Édifice ou site : usine d'horlogerie (usine de fournitures pour l’horlogerie) Frésard-Vadam puis Frésard-Panneton
  • Auteur(s)
    • Auteur :
      Frésard-Panneton SA (1933 - )
      Frésard-Panneton SA

      Frésard-Panneton SA. Société créée en 1933 par Pierre Frésard, devenue en 1947 Sarl des Ets Frésard-Panneton puis Fabrique d'Assortiments Frésard-Panneton et le 1er mai 1991 SA Frésard Composants, après son achat par le société suisse Nivarox-Far.

      Cliquez pour effectuer une recherche sur cette personne.
      horloger attribution par tradition orale
Description

Cet assortiment à ancre 18 lignes se compose de trois pièces : le balancier-spiral, l'ancre et la roue d'ancre. Le premier comporte un balancier monométallique en alliage non ferreux (maillechort ?), doté de deux bras, dont la jante (dite serge) est garnie de vis en laiton. Plus ou moins limées, ces vis permettent d'en modifier le moment d'inertie et d'en corriger le balourd. Sur le pivot central du balancier sont emboîtés sur une face un plateau muni d'une cheville semi-cylindrique en rubis (appelée ellipse), sur l'autre face la virole (en laiton) servant à fixer une extrémité du spiral plat (en acier ?), l'autre extrémité portant un piton (également en laiton) à visser sur le pont de balancier (ou coq). L'ancre est en laiton. A une extrémité, elle comporte deux palettes en rubis synthétique et à l'extrémité opposée, au bout de la baguette (le corps), une fourchette munie de deux cornes. La roue d'ancre est elle aussi en alliage non ferreux (maillechort ?) mais son axe et son pignon sont en acier, tout comme les pivots des deux autres pièces.

Le fonctionnement de l'échappement à ancre est commandé par le balancier-spiral, animé d'un mouvement de va-et-vient. Lorsque le balancier tourne dans un sens, la cheville fixée sur son plateau pénètre dans la fourchette qu'elle entraîne avant de s'en échapper. Elle fait pivoter l'ancre : la palette alors en contact avec la dent se lève, libérant celle-ci et permettant à la roue de tourner ; lors du même mouvement, la deuxième palette s'abaisse bloquant une autre dent de la roue, dont elle stoppe la rotation. Le balancier poursuit sa course puis le spiral inverse le mouvement. La cheville pénètre de nouveau dans la fourchette et fait pivoter l'ancre en sens inverse du premier mouvement. La deuxième palette se lève et libère la dent qu'elle bloquait ; la roue tourne jusqu'au moment où la première palette s'abaissant bloque une autre dent et, de ce fait, la rotation de la roue. Le mouvement de la roue d'ancre (généré par le ressort et transmis par le rouage) est ainsi stoppé chaque fois qu'une dent est bloquée par une palette. L'écoulement continu de l'énergie du ressort est donc bien décomposé en impulsions et, de ce fait, le temps en intervalles réguliers, dont la régularité est gérée par le balancier-spiral. Ce dernier n'a de contact avec les autres pièces que lorsque la cheville entraîne la fourchette ; il est libre la majeure partie du temps d'où le nom d'échappement libre donné à ce système.

  • Catégories
    horlogerie, métrologie
  • Matériaux
    • maillechort
    • laiton
    • alliage spécial
    • acier, (incertitude)
    • matériau de synthèse
  • Précision dimensions

    Dimensions du balancier-spiral (en mm) : d = 15,5, h = 0,75, h hors tout (pivots compris) = 4. Dimensions de l'ancre : l = 5,8, la = 5,5, h = 0,25, h hors tout (pivots compris) = 2,4. Dimensions de la roue : d = 6,7, h hors tout (pivots compris) = 4,2 (épaisseur d'un bras = 0,25).

  • État de conservation
    • bon état
Statut, intérêt et protection
  • Statut de la propriété
    propriété d'une personne privée
  • Référence Patriarche
    présent sur POP
Illustrations 11
  • (c) Région Bourgogne-Franche-Comté, Inventaire du patrimoine
  • (c) Ebauches SA
Aller à la notice d'illustration
  • (c) Région Bourgogne-Franche-Comté, Inventaire du patrimoine
  • (c) La Classification horlogère suisse
Aller à la notice d'illustration
  • (c) Région Bourgogne-Franche-Comté, Inventaire du patrimoine
  • (c) La Classification horlogère suisse
Aller à la notice d'illustration
  • (c) Région Bourgogne-Franche-Comté, Inventaire du patrimoine
  • (c) La Classification horlogère suisse
Aller à la notice d'illustration
  • (c) Région Bourgogne-Franche-Comté, Inventaire du patrimoine
  • (c) La Classification horlogère suisse
Aller à la notice d'illustration
  • (c) Région Bourgogne-Franche-Comté, Inventaire du patrimoine
  • (c) La Classification horlogère suisse
Aller à la notice d'illustration
  • (c) Région Bourgogne-Franche-Comté, Inventaire du patrimoine
Aller à la notice d'illustration
  • (c) Région Bourgogne-Franche-Comté, Inventaire du patrimoine
Aller à la notice d'illustration
  • (c) Région Bourgogne-Franche-Comté, Inventaire du patrimoine
Aller à la notice d'illustration
  • (c) Région Bourgogne-Franche-Comté, Inventaire du patrimoine
Aller à la notice d'illustration
  • (c) Région Bourgogne-Franche-Comté, Inventaire du patrimoine
Aller à la notice d'illustration

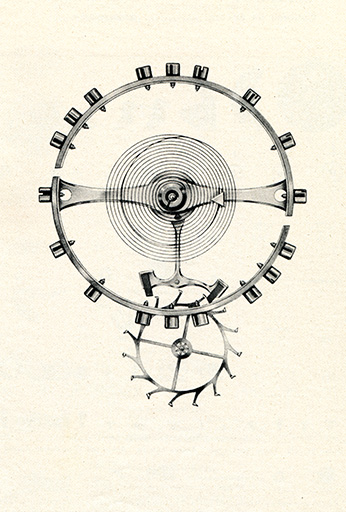

[Echappement à ancre avec balancier bimétallique à serge ouverte], 1955.
L'échappement, coeur de la montre [publicité pour l'échappement à ancre des Fabriques d'Assortiments réunies, du Locle (Suisse)], 1949.

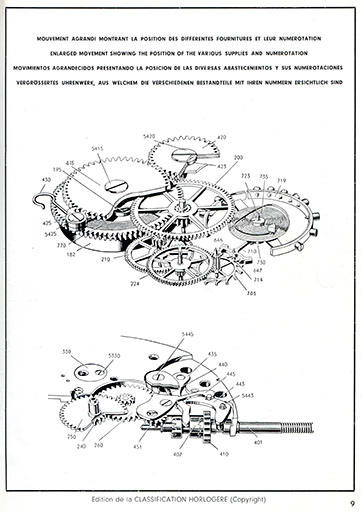

Mouvement agrandi montrant la position des différentes fournitures et leur numérotation, 1949.

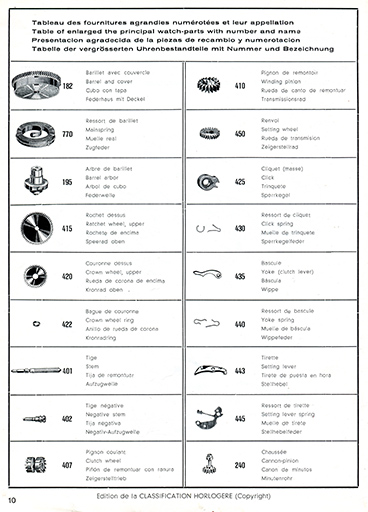

Tableau des fournitures agrandies numérotées et leur appellation [1ère planche], 1949.

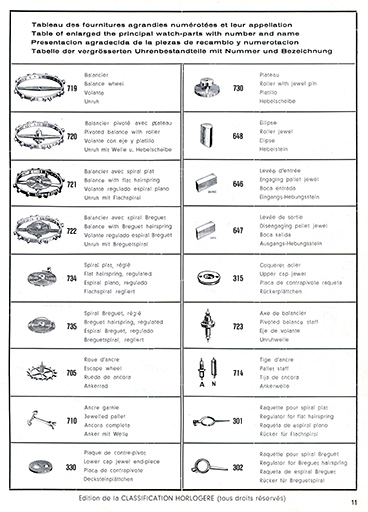

Tableau des fournitures agrandies numérotées et leur appellation [2e planche], 1949.

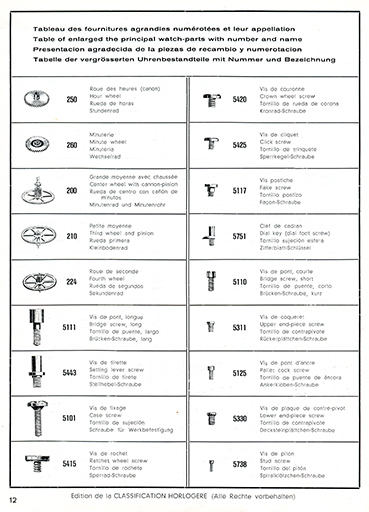

Tableau des fournitures agrandies numérotées et leur appellation [3e planche], 1949.

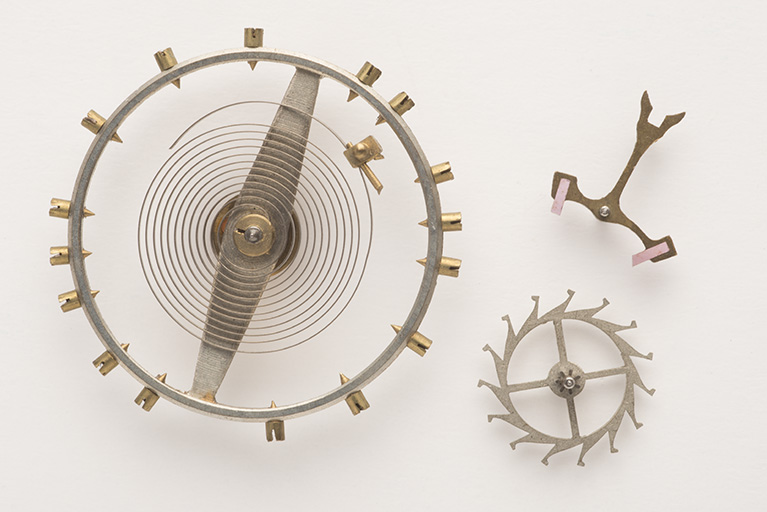

Vue d'ensemble de l'assortiment : balancier-spiral à gauche, ancre en haut, roue d'ancre en bas.
Ancre et sa roue d'ancre.

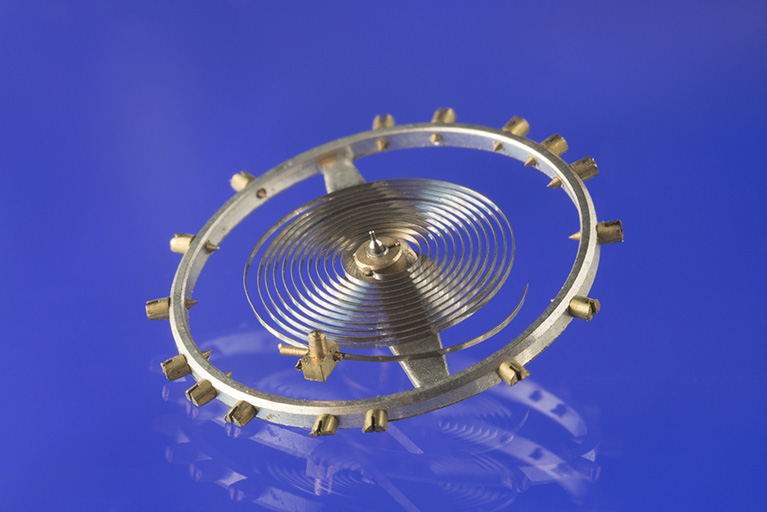

Balancier-spiral : le spiral et sa virole.

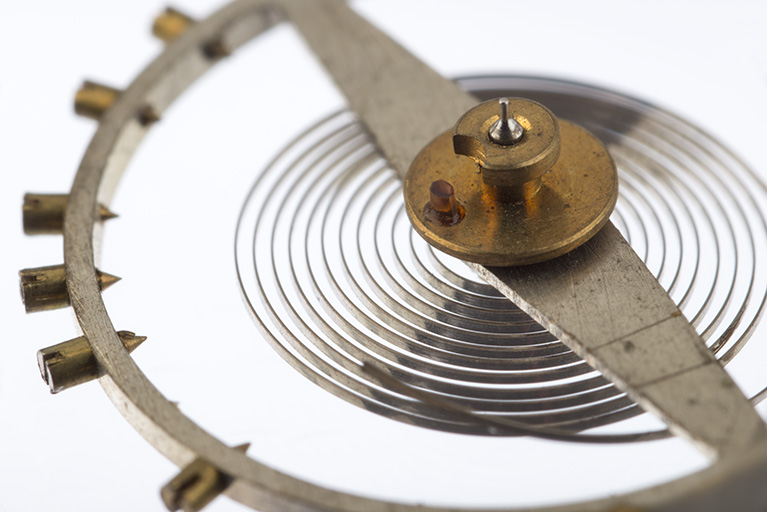

Balancier-spiral : les plateaux et l'ellipse en rubis.

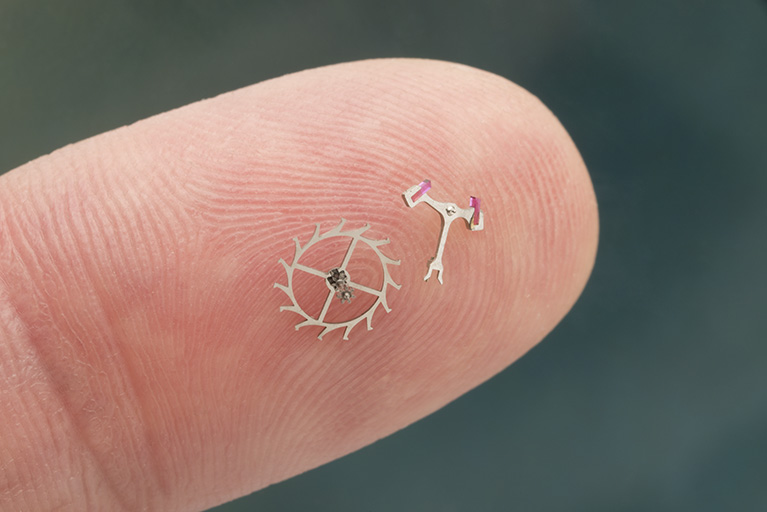

Ancre et sa roue d'ancre, présentées sur un doigt.
Documentation

  • Donzé, Jacques. Ancien horloger, historien de Charquemont.

    2012-2015

Documents d'archives

  • Jobin, A.-F. La classification horlogère des calibres de montres et des fournitures d’horlogerie suisses. 3e vol., édition 1949. – Genève : La Classification horlogère suisse, 1949. 336 p. : tout en ill. ; 27,5 cm. 1ère éd. en 1936, 2e en 1939. Reproduction grandeur nature des calibres de montres suisses, avec mention de la numérotation maison pour les pièces composant le mouvement.

    Collection particulière : Jacques Donzé, Charquemont

  • Catalogue officiel des pièces d'origine pour le rhabillage des montres suisses. - Bienne : P. Ruch-Daulte, 1955. 2 t. en 1 vol. (classeur) : ill. ; 22 cm. (Les Fabricants suisses d'horlogerie).

Bibliographie

  • Chavigny, Richard ; Perissas, Michel. La mesure du temps à travers les âges. - Toulouse : Ed. de l'Ixcéa, 2009. 306 p. : ill. ; 24 cm.

  • Daniels, George. La montre : principes et méthodes de fabrication. - La Croix (Suisse) : Watchprint.com, 2011.

    P. 206-224 : ill.

Documents figurés

  • [Echappement à ancre avec balancier bimétallique à serge ouverte], dessin imprimé, s.n., s.d. [1955]. Publié dans : Catalogue officiel des pièces d'origine pour le rhabillage des montres suisses, 1955, t. 1, p. [8 bis].

  • L'échappement, coeur de la montre [publicité pour l'échappement à ancre des Fabriques d'Assortiments réunies, du Locle (Suisse)], dessin imprimé, s.n., s.d. [1949]. Publié dans : Jobin, A.-F. La classification horlogère [...], 1949, p. 224.

  • Mouvement agrandi montrant la position des différentes fournitures et leur numérotation, dessin imprimé, s.n., s.d. [1949]. Publié dans : Jobin, A.-F. La classification horlogère [...], 1949, p. 9.

  • Tableau des fournitures agrandies numérotées et leur appellation [1ère planche], dessin imprimé, s.n., s.d. [1949]. Publié dans : Jobin, A.-F. La classification horlogère [...], 1949, p. 10.

  • Tableau des fournitures agrandies numérotées et leur appellation [2e planche], dessin imprimé, s.n., s.d. [1949]. Publié dans : Jobin, A.-F. La classification horlogère [...], 1949, p. 11.

  • Tableau des fournitures agrandies numérotées et leur appellation [3e planche], dessin imprimé, s.n., s.d. [1949]. Publié dans : Jobin, A.-F. La classification horlogère [...], 1949, p. 12.
