Dossier non géolocalisé
-
Aire d'étude et canton
Pays horloger (le) - Morteau
-
Commune
Villers-le-Lac
-
Dénominationsmontre
-
Appellationsmontre-bracelet, montre "brevets"
Cette montre pour homme est peut-être l'un des prototypes réalisés après le dépôt par la société Parrenin (5-9 rue Hippolyte Parrenin), le 7 avril 1970, d'une demande de brevet pour une "Pièce constitutive de montre ou d'instrument chronométrique analogue" (demande publiée le 24 décembre 1971). L'objet du brevet est la réalisation d'une pièce unique formant simultanément la boîte de la montre et sa platine (élément supportant les mobiles, les ponts et le mécanisme de remontoir et de mise à l'heure), ceci indépendamment de la technique de fabrication (usinage, frappe à chaud, montage, injection, frittage, etc.) et du matériau ("aluminium, cuivre, alliage de métaux ou matières synthétiques"). La demande précise : "Cette pièce présente divers avantages, qui sont notamment : diminution du prix de revient de l'ensemble platine-boîte, concentration des fabrications, habillages et pièces détachées, diminution du nombre de pièces et du stock." L'idée est dans l'air du temps : en 1979 est commercialisée la Delirium, montre en or dite la plus plate du monde et dont le fond sert de platine, réalisée par la société ETA Manufacture horlogère (issue de la fabrique Eterna fondée en 1856 par Urs Schild et Joseph Girard à Granges, Suisse) ; 1983 voit la mise sur le marché, toujours par ETA, de la Swatch, montre en plastique reprenant le même principe. En ce début des années 1970, René Binétruy, directeur de Parrenin, approfondit la question avec la SA Manoël Bouchet, de Ladoix-Serrigny (Côte-d'Or), entreprise fabriquant des éléments en matière plastique (talons de chaussures notamment), qui lui fournit quelques prototypes de boîtes en plastique (Binétruy a rencontré en 1968 Bouchet, alors établi rue Colbert à Beaune et qui, dans la perspective de fournir à Parrenin des composants en plastique pour ses ébauches Roskopf, se transporte dans une ancienne marbrerie à Ladoix-Serrigny). Binétruy prévoit d'équiper cette montre avec un mouvement Roskopf (le HP 1640) mais, selon lui, aucun prototype n'est achevé avant son départ en 1973. De fait, pris pour ménager l'avenir, le brevet ne semble pas avoir été exploité par la SA des Etablissements Parrenin, placée en redressement judiciaire en 1974 puis convertie en 1977 à la fabrication de mouvements à quartz analogiques par son repreneur, la société Remex International Precision Time LTD, de Hong Kong.
-
Stade de création
- prototype
-
Lieu d'exécutionCommune : Villers-le-Lac
Adresse : 5-9 rue Hippolyte Parrenin
Édifice ou site : usine d'horlogerie (usine d'ébauches de montre) des Etablissements Parrenin -
Auteur(s)
-
Auteur :
Parrenin Etshorloger, fabricant attribution par source, attribution par tradition oraleParrenin EtsCliquez pour effectuer une recherche sur cette personne.
La Société des Etablissements Parrenin est une société en nom collectif créée en 1907 entre Hippolyte Parrenin (1851-1915) et son fils Félicien (1879-1926) puis transformée en société anonyme le 1er février 1908. Elle devient par la suite Parrenin SA.
-
Auteur :
Binétruy RenéinventeurBinétruy RenéCliquez pour effectuer une recherche sur cette personne.
Binétruy, René (1923-2018). Directeur des Ets Parrenin puis de la société Isa France, à Villers-le-Lac.
-
Auteur :

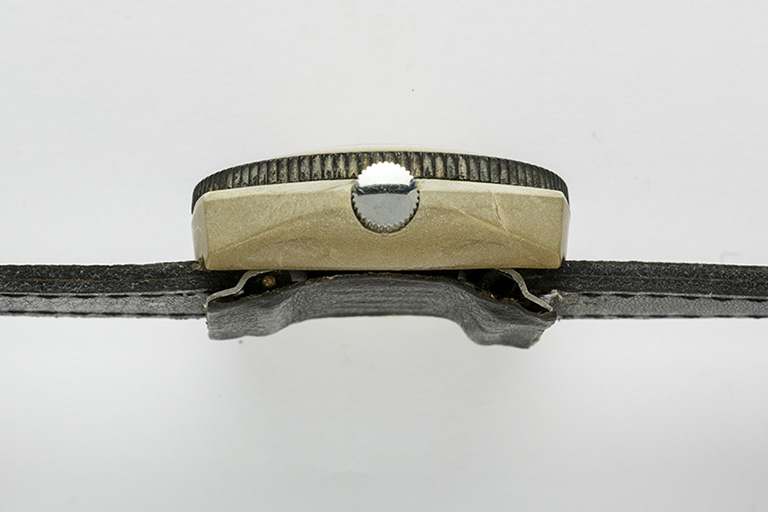

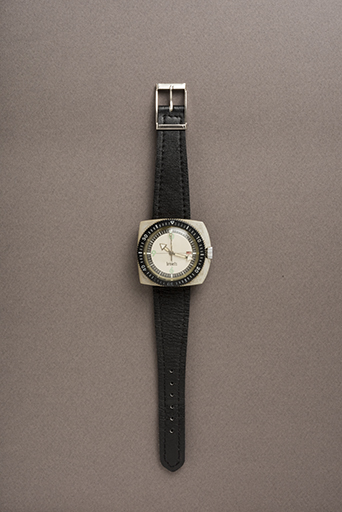

Cette montre pour homme, qui associe une boîte en plastique et un bracelet à ardillon en cuir noir, devrait comporter un mouvement Parrenin HP 1640, à échappement à ancre à chevilles. La boîte est spécifique : sa partie centrale supporte les rouages, ponts et autres composants du mouvement si bien qu'elle fait office de platine et rend cette pièce inutile. Elle est munie d'une glace et d'une lunette tournante. Le cadran argenté, à trois aiguilles dont une trotteuse centrale, présente une graduation et les nombres 0, 6 et 9 ; un guichet à 3 h laisse voir les quantièmes en chiffres arabes rouges. Sur la lunette tournante, également graduée, sont visibles les dizaines de 10 à 50. Chiffres, index et aiguilles sont phosphorescents.
-
Catégorieshorlogerie
-
Matériaux
- laiton, (incertitude)
- acier, (incertitude)
- alliage spécial, (incertitude)
- matériau de synthèse
- plastique
- cuir
-
Précision dimensions
Dimensions hors tout (en mm) avec le bracelet : L = 21, la = 40. Dimensions de la boîte (hors couronne mais avec sa glace) : L = 38,6, la = 36, h = 16,4.
-
Inscriptions & marques
- inscription technique, sur l'œuvre, peint
- graduations, sur l'œuvre, peint
-
Précision inscriptions
Le cadran porte - outre les chiffres 0, 6 et 9 - une graduation circulaire à la peinture phosphorescente sur fond noir avec traits d'unité, les multiples de 5 plus épais que les autres ; la lunette tournante fait de même avec mention des dizaines, le 60 étant remplacé par un index triangulaire. Une fenêtre à guichet à 3 h laisse voir les quantièmes de 1 à 31 en chiffres arabes.
-
État de conservation
-
Statut de la propriétépropriété d'une personne privée
- (c) Région Bourgogne-Franche-Comté, Inventaire du patrimoine
- (c) Région Bourgogne-Franche-Comté, Inventaire du patrimoine
- (c) Région Bourgogne-Franche-Comté, Inventaire du patrimoine
-
Archives régionales de Bourgogne-Franche-Comté, Besançon
Binétruy René, ancien directeur des Ets Parrenin puis de la société Isa France, à Villers-le-Lac
17 juin 2016
Documents d'archives
-
Brevet d'invention n° 70.12501. Pièce constitutive de montre ou d'instrument chronométrique analogue. Société des Ets Parrenin, 7 avril 1970. Document accessible en ligne via la base Brevets de l'Institut national de la Propriété industrielle : http://bases-brevets.inpi.fr/fr/document/FR2085292/ (consultation : 13 juin 2016)
Bibliographie
-
Binétruy, René. Historique de deux entreprises horlogères qui ont marqué le Haut-Doubs - Neuchâtel - le Jura et Berne : HP - ISA. - 8 juillet 2008. 28 p. ; 30 cm.
Documents multimédia
-
Histoire de l'horlogerie. Article publié sur le site de la Fondation de la Haute Horlogerie : https://www.hautehorlogerie.org/fr/encyclopedie/histoire-de-lhorlogerie/histoire/ (consultation : 13 juin 2016)
-
Montre (horlogerie). Article publié sur Wikipédia : https://fr.wikipedia.org/wiki/Montre_(horlogerie) (consultation : 13 juin 2016)
-
Ranfft, Roland. [Notice technique sur le calibre] Parrenin 1640. - S.d. [1er quart 21e siècle]. Document accessible sur internet sur le site de Roland Ranfft (Ranfft Watches), à l'adresse http://www.ranfft.de/cgi-bin/bidfun-db.cgi?10&ranfft&&2uswk&Parrenin_1640
Consultation : 17 juin 2016
Poupard, Laurent. Chercheur au service Inventaire et Patrimoine de la Région Bourgogne-Franche-Comté, 1987-
Poupard, Laurent. Chercheur au service Inventaire et Patrimoine de la Région Bourgogne-Franche-Comté, 1987-
