Dossier d’œuvre objet IM25005385
| Réalisé par
- patrimoine industriel, patrimoine industriel du Doubs
5 machines à tourner, décolleter, polir, percer, découper (tours à perche)
Œuvre étudiée
Auteur
Copyright
- (c) Région Bourgogne-Franche-Comté, Inventaire du patrimoine
Dossier non géolocalisé
Localisation
-
Aire d'étude et canton
Pays horloger (le) - Morteau
-
Commune
Les Gras
-
Dénominationsmachine à tourner, machine à décolleter, machine à polir, machine à percer, machine à découper
-
Appellationstour d'établi, tour d'horloger
-
Parties constituantes non étudiéesétabli

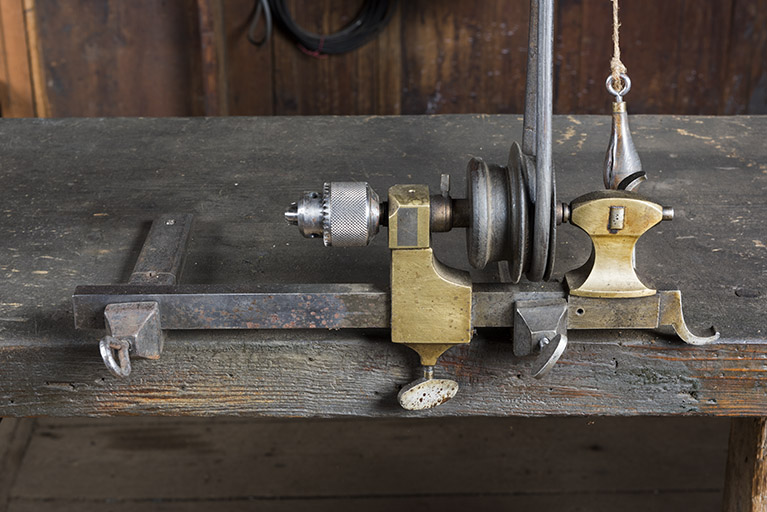

Les cinq tours à perche ont été fabriqués dans la deuxième moitié du 19e siècle ou la première du 20e siècle. Ils ne portent pas de marque de fabricant et sont d'un modèle simple qui a pu être réalisé localement, aux Gras même. Certains ont été transformés dans un second temps, avec ajout de chariot porte-outils par exemple ; l'un d'eux sert de perceuse grâce à un mandrin porte-foret issu de l'usine de la société Les Fils de Virgile Amyot, établie au village. Leur fonction change, d'ailleurs, suivant l'outil monté : machine à tourner, à décolleter, à couper, à polir, à percer, etc. Tous sont entraînés par courroie et poulie à l'aide de la transmission au plafond.
-
Période(s)
- Principale : 2e moitié 19e siècle, 1ère moitié 20e siècle , (incertitude)
-
Lieu d'exécutionCommune : Les Gras
Adresse : 4-6 rue du Moulin
Édifice ou site : fonderie de cuivre et de bronze et usine de quincaillerie (usine d'outillage) Mesnier puis Les Fils de Virgile Amyot -
Auteur(s)
-
Auteur :
Les Fils de Virgile Amyot (Ets) ( - 2016)constructeurLes Fils de Virgile Amyot (Ets)Cliquez pour effectuer une recherche sur cette personne.
Les Fils de Virgile Amyot. Société créée par Gustave (1893-1967), Jules (1894-1981), Maurice (1896-1980) et Pierre (1902-1970) Amyot, fils de Virgile Amyot (1854-1910), paysan et tourneur sur métaux aux Gras. Spécialisée en 1920 dans la réalisation des mandrins de perceuse (sous la marque LFA) mais fabriquant aussi des calibres de mesurage pour horlogers et bijoutiers. Transférée en 1973 à Pontarlier, où elle disparaît en 2016.
-
Auteur :

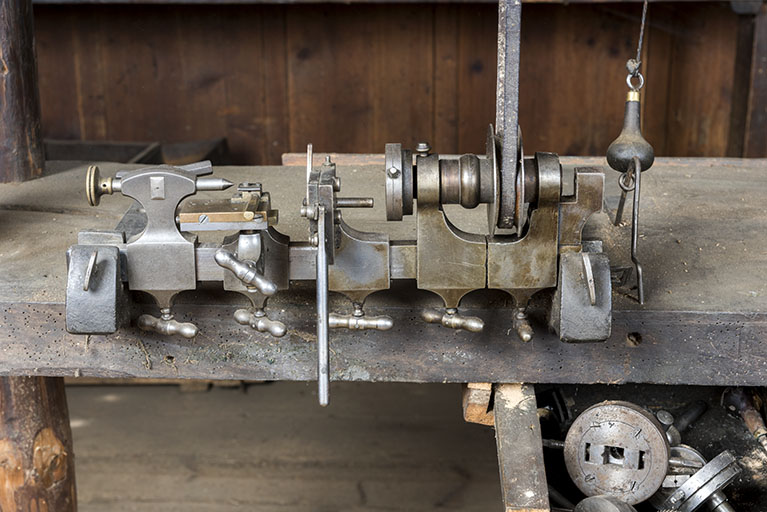

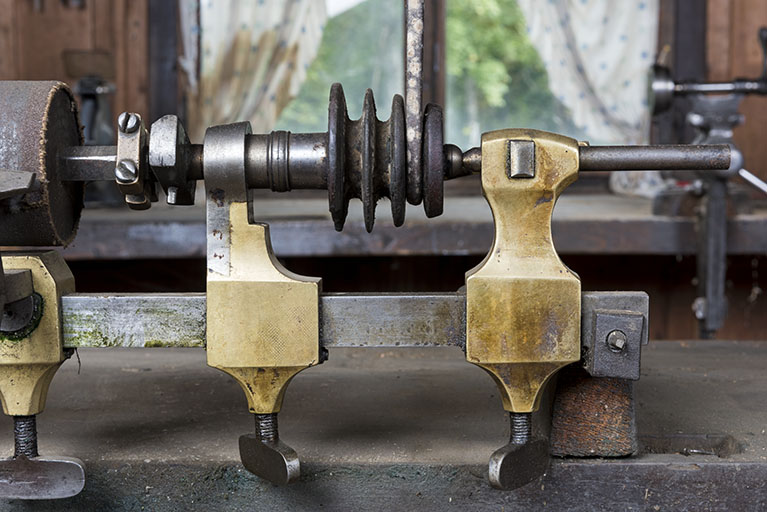

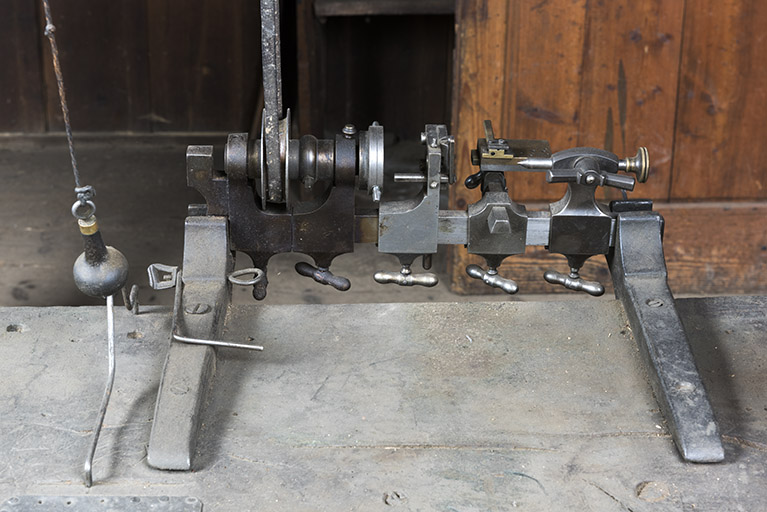

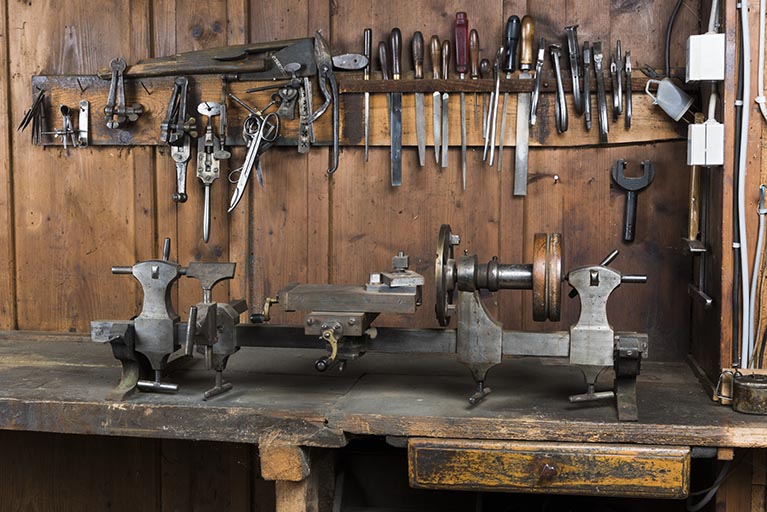

Les cinq tours sont chacun dotés d'une perche en acier, habituellement maintenue par deux pattes de fixation ou deux pieds vissés sur le plateau de l'établi. Ils comportent de deux à cinq poupées, en laiton ou en acier, généralement réparties ainsi : deux poupées (mobiles ou une fixe et une mobile) à droite pour l'entraînement (avec arbre en acier supportant la poulie motrice et un mandrin), une mobile à gauche en contre-pointe et une ou deux mobiles pour un support d'outils manuel et/ou un chariot porte-outils. Leurs dimensions sont variables : longueur de 35 à 98 cm, largeur de 12,5 à 38 cm, hauteur de 11 à 32 cm. L'entraînement se fait via la transmission au plafond (avec système de débrayage à poulie folle) et une poulie (en bois feuillu indigène ou métallique), à une, deux ou trois gorges, fixée sur l'arbre moteur du tour.
-
Catégoriesindustrie de mécanique de précision
-
Structures
- produit élaboré d'origine minérale, solide en masse, produit semi-fini
-
Matériaux
- acier
- fonte de fer, (incertitude)
- bronze
- laiton
- bois feuillu indigène
-
Précision dimensions
Dimensions totales (en cm) : l = de 35 à 98, la = 12,5 à 38, h = de 11 à 32.
-
État de conservation
- en état de marche
-
Statut de la propriétépropriété d'une personne privée
-
Référence Patriarcheprésent sur POP
- (c) Région Bourgogne-Franche-Comté, Inventaire du patrimoine
- (c) Région Bourgogne-Franche-Comté, Inventaire du patrimoine
- (c) Région Bourgogne-Franche-Comté, Inventaire du patrimoine
- (c) Région Bourgogne-Franche-Comté, Inventaire du patrimoine
- (c) Région Bourgogne-Franche-Comté, Inventaire du patrimoine
- (c) Région Bourgogne-Franche-Comté, Inventaire du patrimoine
- (c) Région Bourgogne-Franche-Comté, Inventaire du patrimoine
- (c) Région Bourgogne-Franche-Comté, Inventaire du patrimoine
Date(s) d'enquête :
2016;
Date(s) de rédaction :
2017
