Dossier d’œuvre architecture IA25001605
| Réalisé par
- patrimoine industriel, patrimoine industriel du Doubs
moulin à farine dit moulin du Haut, puis fonderie de cuivre et de bronze et usine de petite métallurgie (usine d'outillage) Mesnier puis Les Fils de Virgile Amyot, et atelier de fournitures pour l'horlogerie et d'outillage Dornier
Œuvre étudiée
Auteur
Copyright
- (c) Région Bourgogne-Franche-Comté, Inventaire du patrimoine
Dossier non géolocalisé
Localisation
-
Aire d'étude et canton
Pays horloger (le) - Morteau
-
Hydrographies
dérivation du Théverot
-
Commune
Les Gras
-
Adresse
4-6 rue du Moulin
-

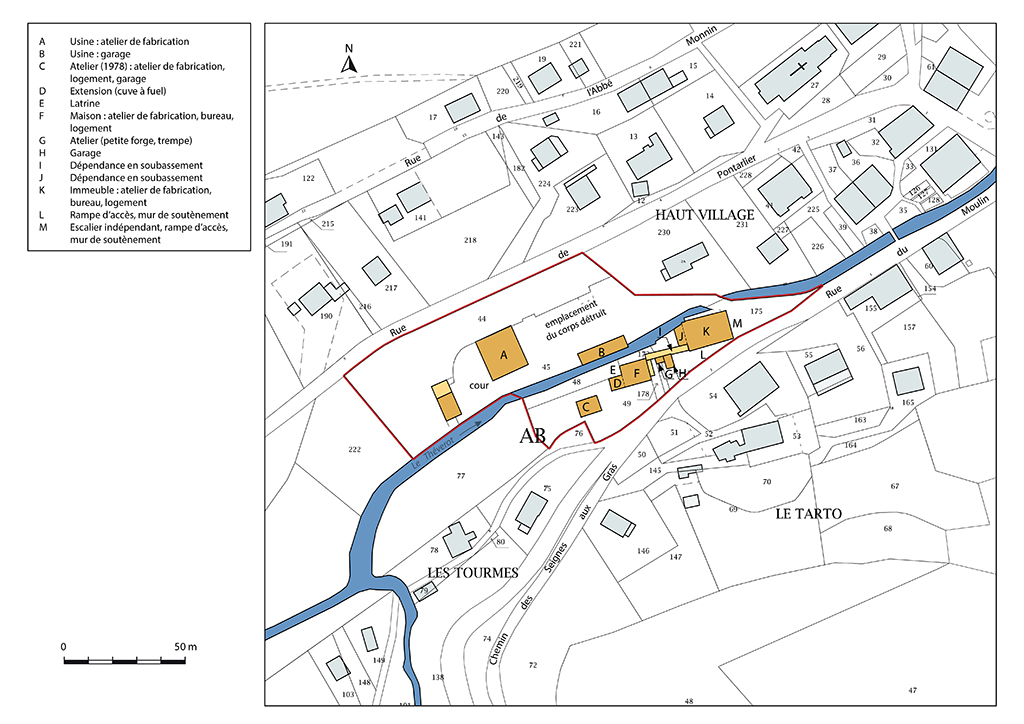

Cadastre
2016
AB
44, 45, 48, 49, 174-178
;
1816
E
70-73
;
1816
D
1-3
-
Dénominationsmoulin à farine, fonderie, usine de petite métallurgie, atelier
-
Précision dénominationfonderie de cuivre et de bronze, usine d'outillage, atelier de fournitures pour l'horlogerie, atelier d'outillage
-
Appellationsmoulin du Haut, fonderie Mesnier, usine d'outillage Mesnier, usine d'outillage Les Fils de Virgile Amyot, atelier Dornier
-
Destinationsmaison, immeuble
-

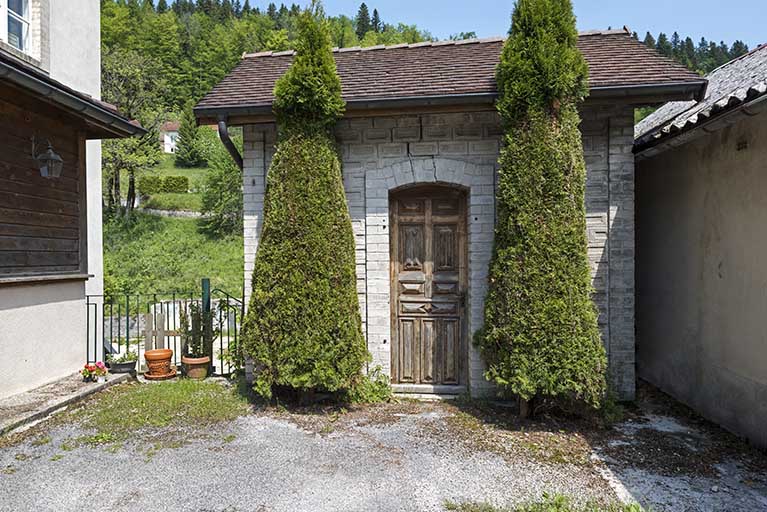

Parties constituantes non étudiéesatelier de fabrication, bureau, logement, garage, latrine, dépendance, rampe d'accès, mur de soutènement, escalier indépendant
Dessiné sur le plan cadastral de 1816 (E 70), le moulin du Haut appartient à François Xavier Roussel-Simonin (1774-1831) tandis que la maison accolée contre son mur oriental est propriété de Joseph Alexis Martiny. Le moulin, exploité en 1852 par un nommé Gassner, est fréquemment en chômage (sept mois à cette date) ; il arrêtera ses activités vers 1889 au plus tard, mais peut-être même dès les années 1850-1860. Les deux constructions passent vers 1862 à Léopold Mesnier (1834-1884), dit mécanicien ou tourneur sur métaux, lequel a créé son affaire en 1855. Le 6 septembre 1873, un arrêté préfectoral l'autorise à ouvrir une fonderie au creuset. Léopold a deux fils : Ernest (1862-1918), signalé mécanicien à Villers-le-Lac (23 rue du Quartier neuf) en 1896 puis à Morteau (9 Rue neuve) en 1905, et Ulysse (1868-1918), qui reprend l'entreprise familiale au début du 20e siècle. En 1907-1908, Ulysse fait reconstruire le bâtiment et édifier une maison à proximité. Il est alors à la tête d'une fonderie fournissant aux fabricants d'outillage les pièces (bâtis notamment) en cuivre, bronze et acier dont ils ont besoin pour réaliser les tours à pivoter, ceux à centrer, les machines à arrondir, etc. Le ou les fours se trouvent à l'étage de soubassement de la maison ; la trempe s'effectue dans le petit édicule situé sur la terrasse entre les deux. Mesnier produit lui aussi des outils pour les horlogers et les bijoutiers (tours à pivoter notamment) et des coupe-verre, sous la marque L'Indispensable (déposée le 3 février 1912). Ces outils sont assemblés dans l'immeuble qui a remplacé le moulin, lequel comporte également un espace d'exposition et un magasin à usage d'épicerie, mercerie et quincaillerie (au premier étage de soubassement). Après le décès d'Ulysse, le site est vendu en 1919 par sa veuve : la maison à son beau-frère Armand Dornier, l'immeuble à Gustave, Maurice et Jules Amyot, lesquels conservent le droit d'usage de la fonderie.
Frère de l'hôtelier et tourneur sur métaux Louis Dornier (5 place de la Libération), Armand Dornier (1863-1944) est fabricant de fournitures d'horlogerie, à son compte depuis 1894 : il a commencé son activité au moulin du Bas où il a fait édifier, vers 1898, une usine en association avec Ernest Fournier (un frère d'Armand Fournier, aussi fabricant d'outillage au Grand Mont) et Louis Garnache-Chiquet. Spécialiste des pitons Breguet, des pitons ronds et des couvre-pitons de tous calibres, il produit également, avec six à huit ouvriers travaillant à l'étage, des "poussettes pour emboîteurs, pour quantièmes, pour secrets", des viroles, des clés de raquettes, des molettes pour couper le verre, etc. Son fils André (1912-1994), gendre du fabricant d'outillage Jules Fournier, prend sa suite en 1936 et poursuit les fabrications de son père (il invente d'ailleurs une machine pour aiguiser les deux côtés des molettes), fournissant notamment l'usine Garnache-Chiquet d'Arbois (Jura). Il dispose à l'atelier de deux moteurs électriques (Alsthom et S.C.E.) de 2 ch, de neuf tours automatiques à décolleter (un Essaime, un Tornos et sept Lambert), d'une essoreuse Efica, de deux machines à tailler, d'un tour d'outilleur, d'un tour à perche, d'un petit tour de reprise, d'une petite perceuse, d'un touret à meuler, d'étaux, d'un presse à balancier, de cinq machines à meuler, d'un petit four électrique Doxa avec pyromètre, d'une forge portative, de deux bacs à tremper, etc. Employant six ou sept personnes dans les années 1960-1970, il fait construire vers 1978 par l'entrepreneur Sanseigne, de Guyans-Vennes, un nouvel atelier dans lequel il transfère ses machines à décolleter Tornos, un four destiné à la trempe, etc. Il n'occupe plus que deux ouvrières vers 1990 et l'atelier ferme à son décès en 1994.
L'immeuble a été acquis le 10 janvier 1919 par trois enfants du tourneur sur métaux Virgile Amyot (1854-1910). Fabricant de burins fixes originaire des Jean-Jacquot, ce dernier s'est établi dans la ferme à l'angle de la rue de Pontarlier et du ruisseau du Théverot (datant de 1731 mais refaite en 1933 et rehaussée de deux étages en 1949-1950). Il a quatre fils, tous dits soit tourneur sur métaux soit mécanicien : Gustave (1893-1967), Jules (1894-1981), Maurice (1896-1980) et Pierre (1902-1970). Ils s'associent au sein de la société les Fils de Virgile Amyot, qui se spécialise en 1920 dans la réalisation des mandrins de perceuse (sous la marque LFA) mais fabrique aussi des calibres de mesurage pour horlogers et bijoutiers. Exploitant la fonderie, les frères s'installent au troisième étage de soubassement de l'immeuble avant de faire construire en 1925 face à lui, de l'autre côté du Théverot, une usine dans laquelle ils développent leur fabrique de mandrins. L'immeuble, complété vers 1928 par un garage, est alors dédié au commerce (le magasin a été repris par leur soeur Aline) et aux logements, dont celui d'un gendre de Jules : Michel Fornage. Ce dernier y a son atelier d'horlogerie et travaille en relation avec son père Félix Fornage et son frère Jean, tous deux fabricants de montres établis à Villers-le-Lac. Il cessera ses activités à la fin de années 1980 ou au début de la décennie suivante, et le bâtiment n'abritera ensuite plus d'activité productive (il a cependant hébergé temporairement dans les années 1930 l'atelier de la veuve de Charles Dupommier). Pour sa part, l'usine est agrandie en 1950 et accueille une cinquantaine de personnes. La SA Etablissements Amyot, au capital de 1 040 000 F, est toutefois transférée en 1973 à Pontarlier, rue Denis Papin, où elle disparaîtra en 2016. Le bâtiment héberge ensuite, de 1976 à 1993 environ, une unité de montage de freins pour automobile de la FEG (Furia et Gancel, future division Allied Automotive de Bendix), occupant 60 à 100 personnes, puis une fabrique de céréales (flocons de maïs) de 1994 à sa destruction par un incendie en 1998. Alors en grande partie rasé par son nouveau propriétaire, un jardinier paysagiste, il abrite actuellement les ateliers municipaux.
-
Période(s)
- Principale : 1er quart 20e siècle , daté par source, daté par tradition orale
- Secondaire : 4e quart 20e siècle , daté par tradition orale
-
Dates
- 1907, daté par source, daté par tradition orale
-
Auteur(s)
-
Auteur :
maître d'oeuvre inconnumaître d'oeuvre inconnuCliquez pour effectuer une recherche sur cette personne.
-
Auteur :

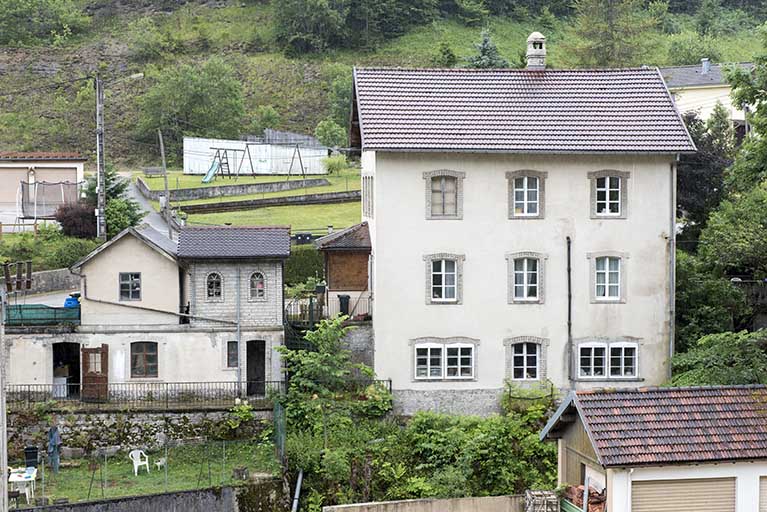

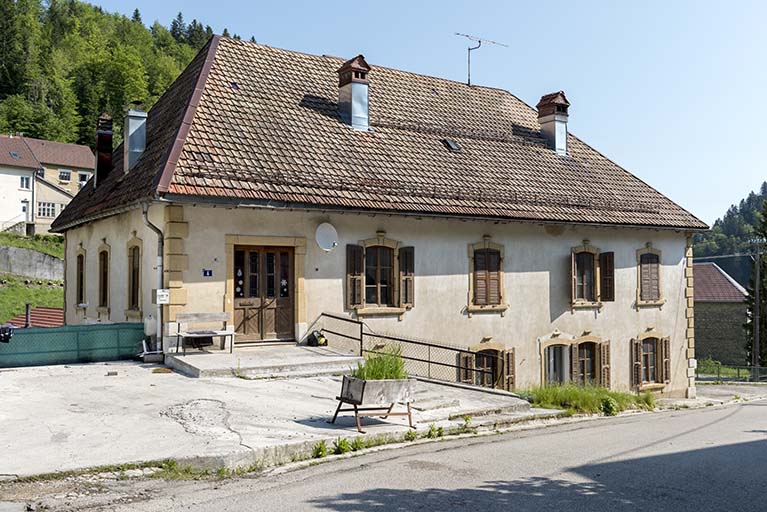

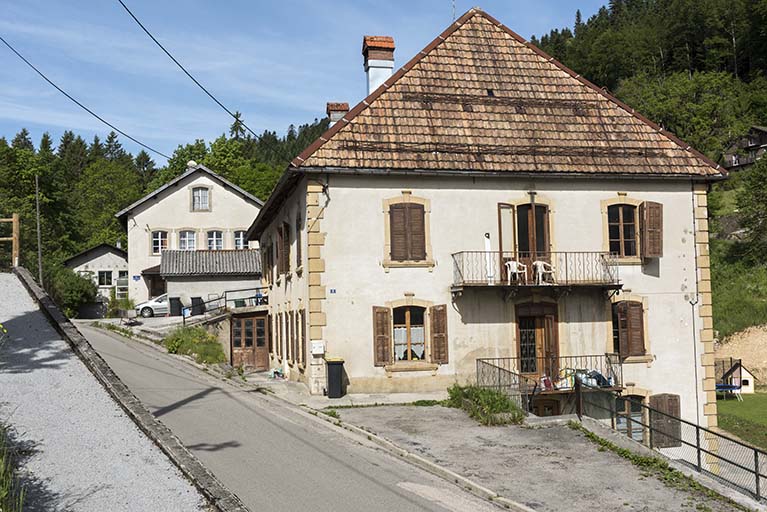

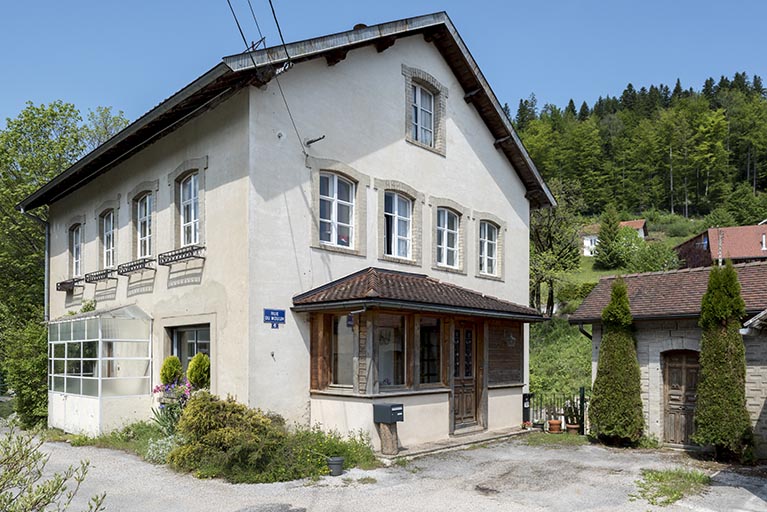

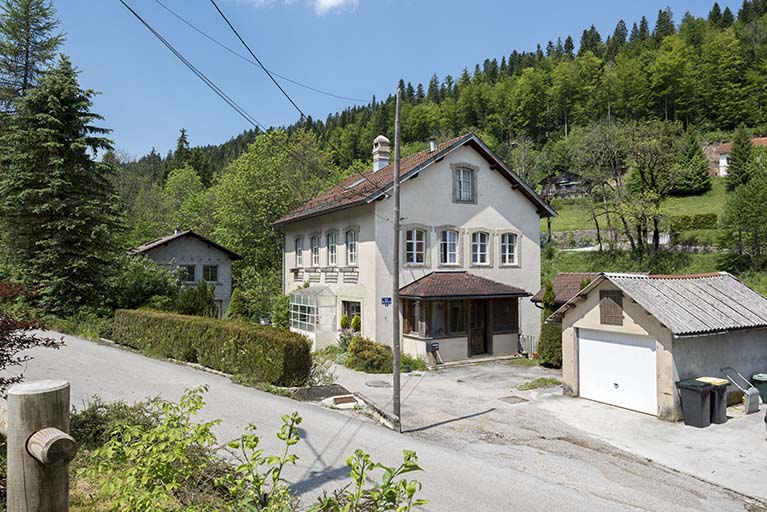

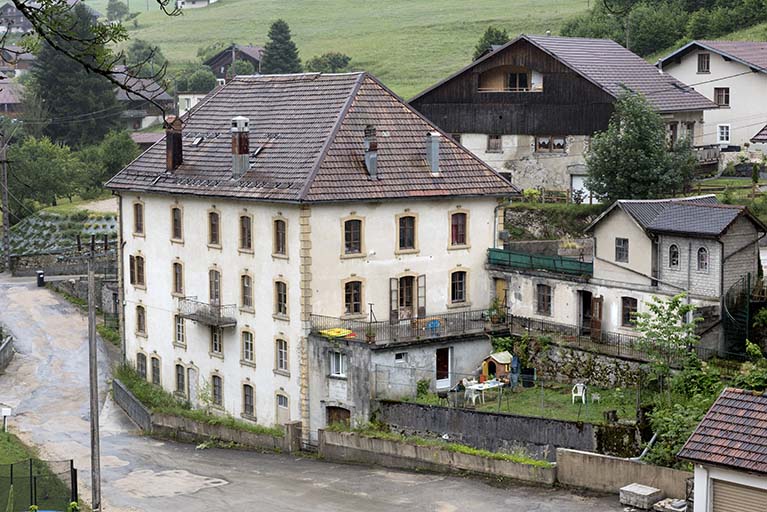

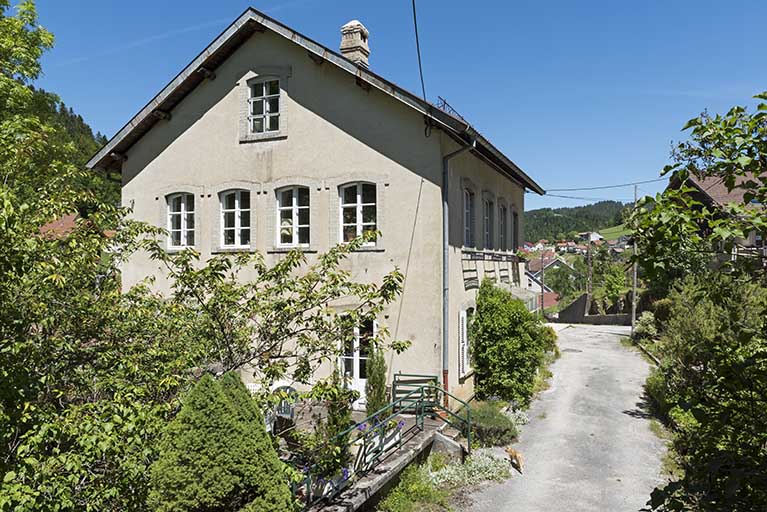

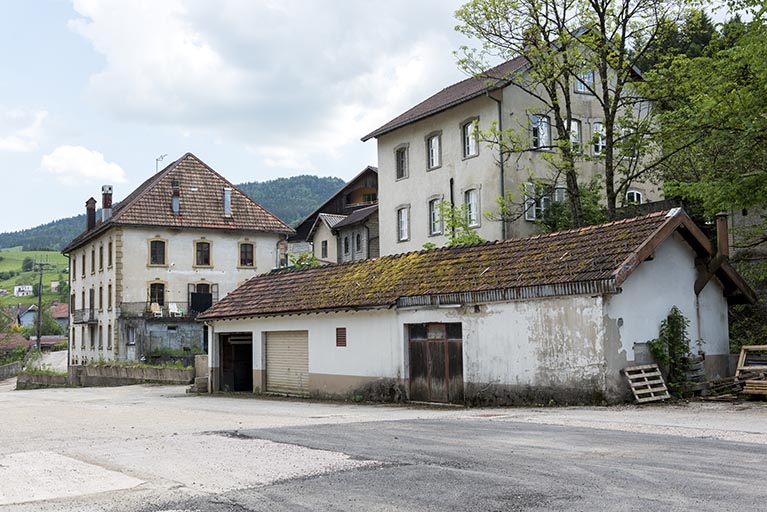

La maison et l'immeuble ont des murs de moellons calcaires enduits et sont coiffées d'un toit à longs pans et tuiles mécaniques, avec pignons couverts pour la première et croupes sur le second. Ce dernier comporte trois étages de soubassement et un rez-de-chaussée surélevé, accessibles par des rampes, un escalier droit extérieur en pierre et un escalier dans-oeuvre. La maison a un étage de soubassement, un étage carré et un étage en surcroît, desservis par un escalier dans-oeuvre droit en charpente. Elle est éclairée par des fenêtres couvertes d'un arc segmentaire en briques, avec une fenêtre horlogère à l'étage de soubassement au nord ; l'immeuble a lui aussi des baies en arc segmentaire, en pierre. Les deux bâtiments sont reliés par un corps en soubassement, coiffé d'une terrasse en béton (comme celui à deux niveaux en retour au nord) supportant le petit atelier à usage de forge et le garage. Pour les latrines et ce petit atelier ont été utilisées des briques silico-calcaires, pour le garage (aux murs enduits) et l'atelier de 1978 (aux murs nus) des parpaings de béton. Ces bâtiments sont protégés par un toit à longs pans et pignons couverts, avec tuiles mécaniques ou ciment amiante (garage). L'atelier de 1978 est en rez-de-chaussée surélevé sur un étage de soubassement, accessible par un escalier extérieur droit en béton. Les vestiges de l'usine sont en béton, enduit ou avec un essentage de planches récent pour le plus important, et ont une toiture à longs pans, pignons couverts et tuiles mécaniques (sauf celui le plus à l'ouest, qui est coiffé d'un toit à un pan).
-
Murs
- calcaire moellon enduit
- béton parpaing de béton enduit
- essentage de planches
- brique silico-calcaire
-
Toitstuile mécanique, ciment amiante en couverture
-
Étages3 étages de soubassement, en rez-de-chaussée surélevé
-
Élévations extérieuresélévation à travées
-
Couvertures
- toit à longs pans pignon couvert
- croupe
- toit à un pan
- terrasse
-
Escaliers
- escalier dans-oeuvre : escalier droit en charpente
- escalier de distribution extérieur : escalier droit en maçonnerie
- escalier isolé
-
Autres organes de circulationrampe d'accès
-
Énergies
- énergie électrique achetée
-

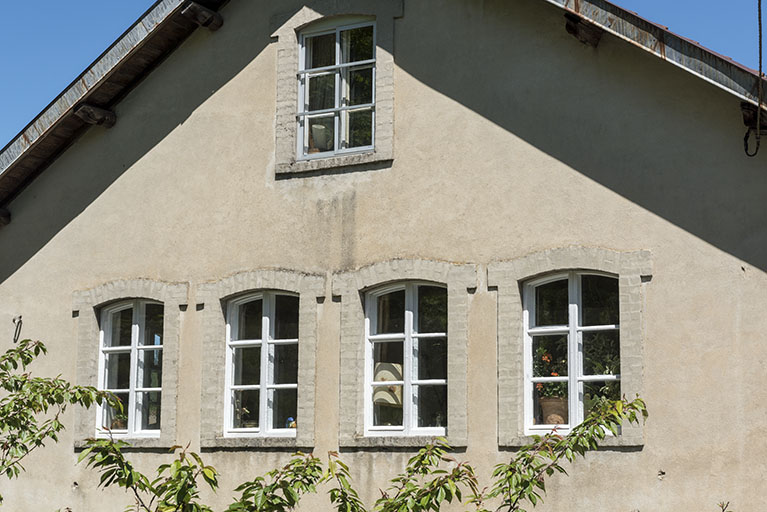

Typologiesbaie horlogère
-
État de conservationétablissement industriel désaffecté
-
Statut de la propriétépropriété d'une personne privée
-
Référence Patriarcheprésent sur POP
- (c) Région Bourgogne-Franche-Comté, Inventaire du patrimoine
- (c) Ministère des Finances, Service du cadastre
- (c) Région Bourgogne-Franche-Comté, Inventaire du patrimoine
- (c) Région Bourgogne-Franche-Comté, Inventaire du patrimoine
- (c) Région Bourgogne-Franche-Comté, Inventaire du patrimoine
- (c) Région Bourgogne-Franche-Comté, Inventaire du patrimoine
- (c) Région Bourgogne-Franche-Comté, Inventaire du patrimoine
- (c) Région Bourgogne-Franche-Comté, Inventaire du patrimoine
- (c) Région Bourgogne-Franche-Comté, Inventaire du patrimoine
- (c) Région Bourgogne-Franche-Comté, Inventaire du patrimoine
- (c) Région Bourgogne-Franche-Comté, Inventaire du patrimoine
- (c) Région Bourgogne-Franche-Comté, Inventaire du patrimoine
- (c) Région Bourgogne-Franche-Comté, Inventaire du patrimoine
- (c) Région Bourgogne-Franche-Comté, Inventaire du patrimoine
- (c) Région Bourgogne-Franche-Comté, Inventaire du patrimoine
- (c) Région Bourgogne-Franche-Comté, Inventaire du patrimoine
- (c) Région Bourgogne-Franche-Comté, Inventaire du patrimoine
- (c) CIM
- (c) Région Bourgogne-Franche-Comté, Inventaire du patrimoine
- (c) Région Bourgogne-Franche-Comté, Inventaire du patrimoine
- (c) Région Bourgogne-Franche-Comté, Inventaire du patrimoine
- (c) Région Bourgogne-Franche-Comté, Inventaire du patrimoine
- (c) Région Bourgogne-Franche-Comté, Inventaire du patrimoine
- (c) Région Bourgogne-Franche-Comté, Inventaire du patrimoine
- (c) Région Bourgogne-Franche-Comté, Inventaire du patrimoine
- (c) Région Bourgogne-Franche-Comté, Inventaire du patrimoine
- (c) Région Bourgogne-Franche-Comté, Inventaire du patrimoine
- (c) Région Bourgogne-Franche-Comté, Inventaire du patrimoine
- (c) Région Bourgogne-Franche-Comté, Inventaire du patrimoine
- (c) Région Bourgogne-Franche-Comté, Inventaire du patrimoine
- (c) Région Bourgogne-Franche-Comté, Inventaire du patrimoine
- (c) Région Bourgogne-Franche-Comté, Inventaire du patrimoine
- (c) Région Bourgogne-Franche-Comté, Inventaire du patrimoine
- (c) Région Bourgogne-Franche-Comté, Inventaire du patrimoine
-
Amyot, Jean-Marie. Fils de Gustave Amyot et petit-fils de Virgile, ancien maire. Les Gras.
7 septembre 2016 et 11 avril 2017 -
Bonnet, Elisabeth. Fille d'André Dornier. Les Gras.
25 août 2016 -
Nicolas, Henri. Ancien fabricant d'outillage. Les Gras.
25 août 2016 -
Petitjean, Guy. Ancien propriétaire de la maison Georges Vernier, commerce de fournitures et outils d'horlogerie. Les Gras.
28 octobre 2016 -
Tisserand, Roger. Fils d'Arsène Tisserand, ancien agriculteur. Les Gras.
25 août 2016
Documents d'archives
-
Archives départementales du Doubs, Besançon
Archives départementales du Doubs : M 1622 Etablissements classés (1913).
-
Archives départementales du Doubs, Besançon : 3 P 298
Archives départementales du Doubs : 3 P 298 Cadastre de la commune des Gras, 1814-1967.
- 3 P 298 : Atlas parcellaire (11 feuilles), dessin (plume, lavis), par les géomètres du cadastre Vergne et Garcin, 1816.
- 3 P 298/1 : Registre des états de sections (1816-1818).
- 3 P 298/2, 5 : Matrice cadastrale des propriétés bâties et non bâties, 1822-1875.
- 3 P 298/3-4 : Matrice cadastrale des propriétés bâties et non bâties, 1876-1914.
- 3 P 298/6 : Matrice cadastrale des propriétés bâties, 1882-1910.
- 3 P 298/7 : Matrice cadastrale des propriétés non bâties, 1914-1967.
- 3 P 298/8 : Matrice cadastrale des propriétés bâties, 1911-1967.
-
Archives départementales du Doubs, Besançon : 396 S 19
Archives départementales du Doubs : 396 S 19 Service hydraulique. Travaux d'irrigation, prises d'eau, curage, flottage et drainage.
Ruisseau du Theverot. Réfection des murs de berge. Demande Mesnier Ulysse, 16 avril 1905. -
Archives départementales du Doubs, Besançon : Sp 1230
Archives départementales du Doubs : Sp 1230 Service hydraulique. Police des eaux. Alignements (1857-1917).
Ruisseau du Theverot. Réfection des murs de berge. Demande Mesnier Ulysse, 16 avril 1905. -
Statistique de l'utilisation de la force motrice des eaux. Annuaire départemental du Doubs pour 1852, 40e année, 1851, p. 103-158.
P. 129. -
Archives privées : Damien et Elisabeth Bonnet, Les Gras.
Notamment un acte de cession de fonds de commerce par Armand Dornier et sa femme à leur fils André, le 7 août 1936. -
Collection particulière : Elisabeth Bonnet, Les Gras

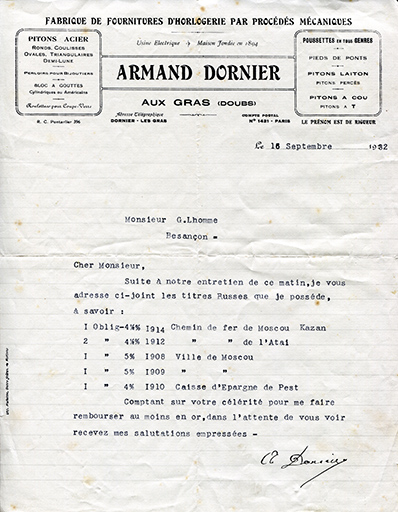

Papier à en-tête de la société Armand Dornier, 16 septembre 1932.
Bibliographie
-
Benoît, Maurice ; Gauthier, Jean [et al.]. La vie économique de Franche-Comté et du Territoire de Belfort. - Besançon : Impr. de l'Est, 1958.
Vol. 2, p. 94 : ill. -
Briselance, Claude-Gilbert. L’horlogerie dans le val de Morteau au 19e siècle (1789-1914). - 1993. 2 vol., XXXII-398 - III-420 f. : ill. ; 30 cm. Mém. maîtrise : histoire contemporaine : Besançon : 1993.
-
Courtieu, Jean (dir.). Dictionnaire des communes du département du Doubs. - Besançon : Cêtre, 1982-1987. 6 t., 3566 p. : ill. ; 24 cm.
T. 3, 1984, p. 1585. -
Fohr, Didier. Amyot cherche repreneur. L'Est républicain, édition du Doubs, samedi 3 octobre 2015 : ill.
-
Graff, Willy. Amyot a rendu les armes. L'Est républicain, édition du Doubs, vendredi 22 janvier 2016 : ill.
-
Collection particulière : Rémy Cerf, Les Gras
Laithier, René. Fabricants d’outils pour horlogers bijoutiers de la commune des Gras. Les artisans de la fin du 19e à la fin du 20e siècle. - 1990. 4 f. dactyl. Porte la mention : "Liste non exhaustive établie en 1990, par René Laithier, les Epaisses, Les Gras".
-
Regards sur le Doubs. - Paris : Service de Presse, Edition, Information, 1971. 331 p. : ill. ; 27 cm. N° spécial de la revue Regards sur la France ("revue périodique publiant l'inventaire permanent des richesses et des virtualités françaises"), 15e année, 1971.
P. 244 : ill. -
Vuillet, Bernard. Le val de Morteau et les Brenets en 1900, d'après la collection de cartes postales de Georges Caille. - Les Gras : B. Vuillet, Villers-le-Lac : G. Caille, 1978. 294 p. : cartes postales ; 31 cm.
P. 264-266, 276 : ill.
Documents figurés
-
Collection particulière : Elisabeth Bonnet, Les Gras
Portrait d'Ulysse Mesnier (1868-1918), photographie, par Blum (à Besançon) ?, s.d. [décennie 1900 ou 1910].
-
Collection particulière : Elisabeth Bonnet, Les Gras

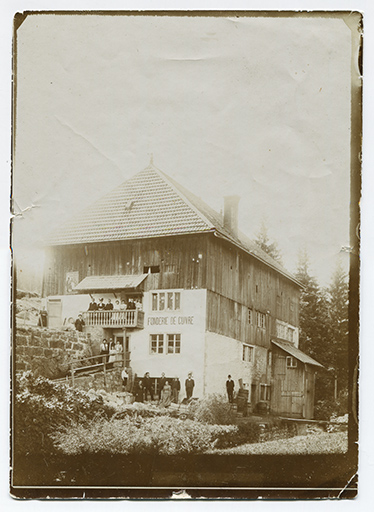

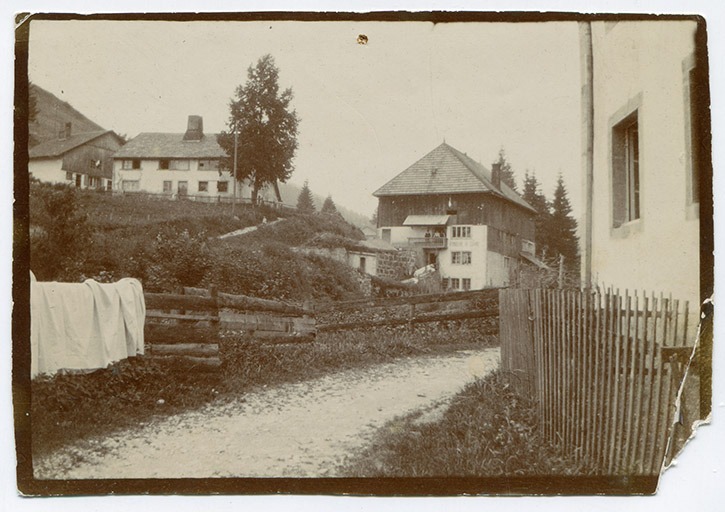

[Vue d'ensemble de la fonderie de cuivre Mesnier, avant sa reconstruction : façades postérieure et latérale droite], photographie, s.n., juillet 1905. Date manuscrite portée au verso.
-
Collection particulière : Elisabeth Bonnet, Les Gras
[La fonderie de cuivre Mesnier, avant sa reconstruction : façades postérieure et latérale droite], photographie, s.n., s.d. [4e quart 19e siècle ou 1er quart 20e siècle, avant 1907].
-
Collection particulière : Elisabeth Bonnet, Les Gras

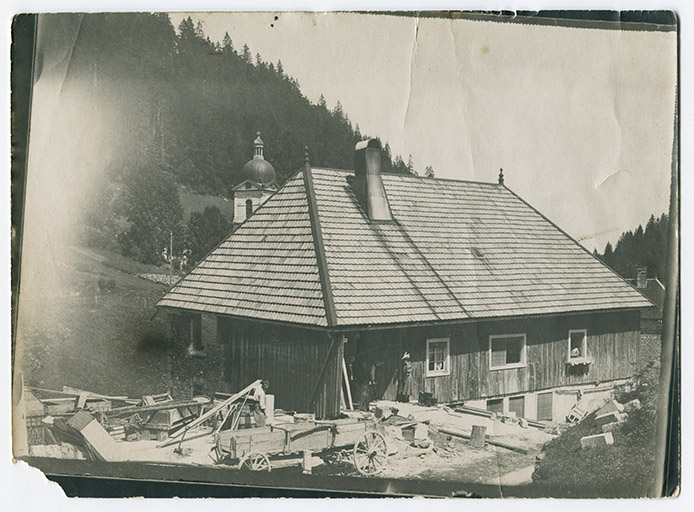

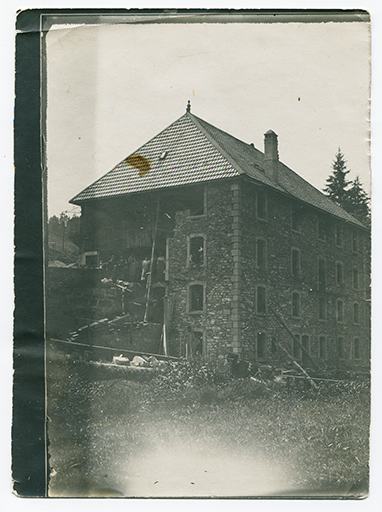

[La fonderie de cuivre Mesnier, en cours de reconstruction : façades postérieure et latérale droite de l'immeuble], photographie, s.n., s.d. [1906 ou 1907].
-
Collection particulière : Elisabeth Bonnet, Les Gras

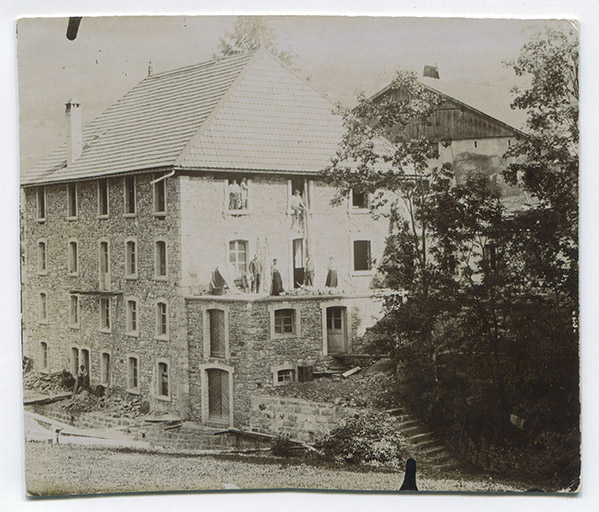

[La fonderie de cuivre Mesnier, en cours de reconstruction : façades antérieure et latérale gauche de l'immeuble], photographie, s.n., s.d. [1906 ou 1907].
-
Collection particulière : Elisabeth Bonnet, Les Gras
[La fonderie de cuivre Mesnier, en cours de reconstruction : façades postérieure et latérale gauche de l'immeuble], photographie, s.n., s.d. [1906 ou 1907].
-
Collection particulière : Elisabeth Bonnet, Les Gras
[Vue d'ensemble des deux bâtiments (non crépis), depuis le nord], photographie, s.n., s.d. [1er quart 20e siècle, après 1908].
-
Collection particulière : Elisabeth Bonnet, Les Gras

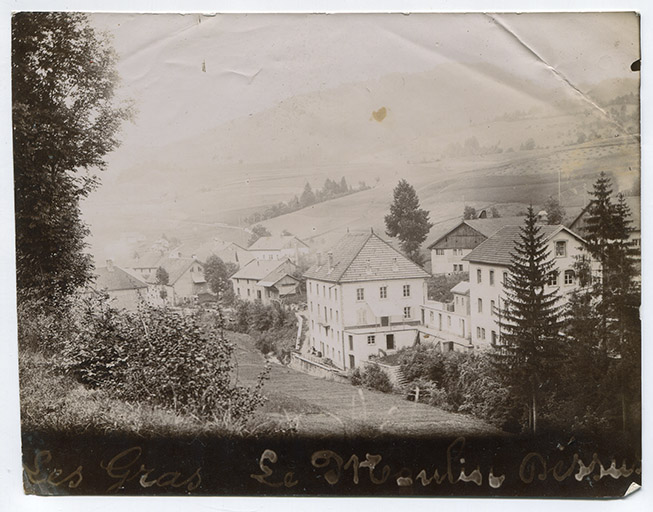

Les Gras. Le Moulin Dessus [vue d'ensemble des deux bâtiments, depuis l'ouest], photographie, s.n., s.d. [1er quart 20e siècle, après 1908].
-
Collection particulière : Elisabeth Bonnet, Les Gras

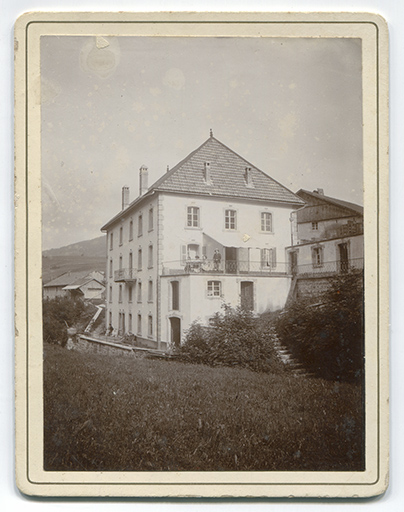

[Façades postérieure et latérale gauche de l'immeuble], photographie, s.n., s.d. [1er quart 20e siècle, après 1908].
-
Collection particulière : Elisabeth Bonnet, Les Gras

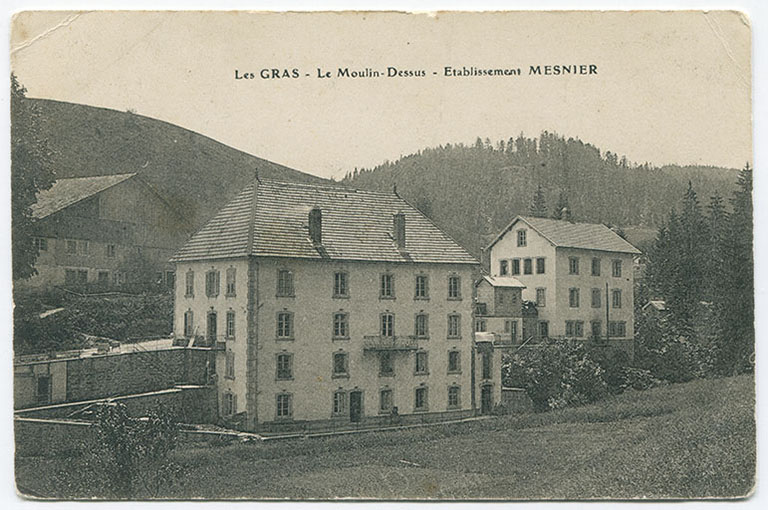

Les Gras - Le Moulin-Dessus - Etablissement Mesnier [vue d'ensemble, depuis le nord], carte postale, s.n., [1er quart 20e siècle, entre 1908 et 1912]. Porte la date 7 septembre 1912 (tampon) au verso.
-
Collection particulière : Elisabeth Bonnet, Les Gras

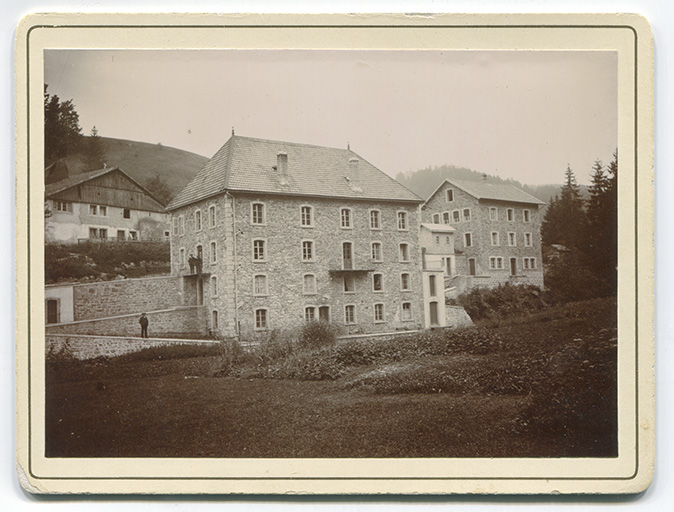

[Vue d'ensemble des deux bâtiments, depuis le sud], photographie, s.n., s.d. [1er quart 20e siècle, après 1908].
-
Collection particulière : Elisabeth Bonnet, Les Gras
Les sites pittoresques de Franche-Comté. 856. Route de Pontarlier à Morteau. Les Gras (Doubs). - Vue générale, carte postale, s.n., [1er quart 20e siècle, entre 1908 et 1917], Phototypie artistique de l'Est C. Lardier à Besançon. Porte la date 20 octobre 1917 (manuscrite et tampon) au verso.
L'immeuble est visible à gauche. -
Collection particulière : Elisabeth Bonnet, Les Gras
[Vue d'ensemble du centre du village, depuis le sud-ouest], photographie, s.n., 25 mai 1934. Porte la date (tampon) au verso.
Les deux bâtiments sont visibles au premier plan, en avant de l'usine des Fils de Virgile Amyot (à gauche). -
Collection particulière : Elisabeth Bonnet, Les Gras
Les Gras (Doubs). 22157 A - Vue aérienne [le village vu du sud], carte photographique, par Combier ?, s.d. [2e quart 20e siècle, après 1930], Ed. aériennes Combier Impr. à Mâcon.
Le site est visible à gauche. -

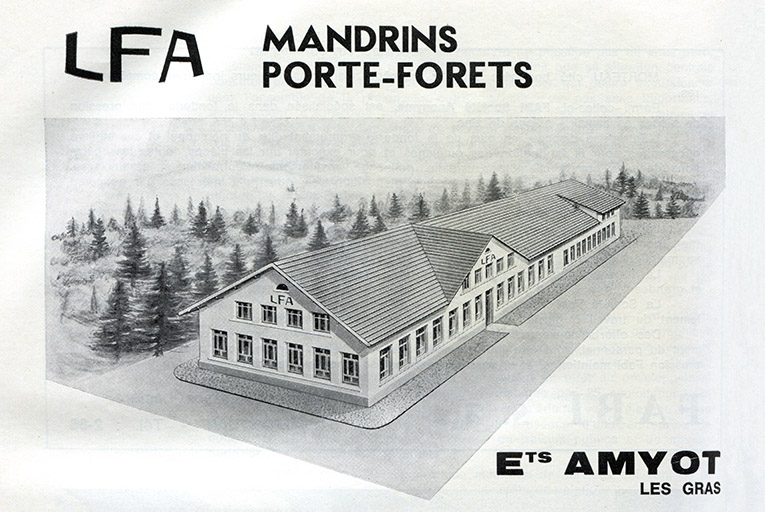

LFA mandrins porte-forets. Ets Amyot, Les Gras [vue cavalière de l'usine], dessin imprimé, s.n., s.d. [1971]. Publiée dans : Regards sur le Doubs. - Paris : Service de Presse, Edition, Information, 1971, p. 244.
Documents multimédia
-
Guichard, Jean-Marie. Recherches généalogiques. Accessibles en ligne sur le site de Geneanet : http://gw.geneanet.org/
Famille Amyot, aux Gras (consultation : 12 décembre 2016). -
Monneret, Christian. Recherches généalogiques. Accessibles en ligne sur le site de Geneanet : http://gw.geneanet.org/
Familles Dornier, Mesnier et Roussel-Simonin, aux Gras (consultation : 12 décembre 2016).
