machine à polir (tank à polir S. Van der Windt type R 75)
Œuvre étudiée
Auteur
Copyright
  • (c) Région Bourgogne-Franche-Comté, Inventaire du patrimoine

Dossier non géolocalisé

Localisation
  • Aire d'étude et canton Pays horloger (le) - Morteau
  • Commune Les Gras
  • Dénominations
    machine à polir
  • Appellations
    tank S. Van der Windt type R 75

Le tank à polir a été acheté en 1961 ou 1962. Il a été réalisé par la société S. Van der Windt, dont il constitue le type R 75 (75 comme la largeur en mm de la roue de contact entraînant la bande de papier de verre). Cette société est issue d'une ou plusieurs entreprises fabriquant, depuis le début du 20e siècle, des équipements abrasifs pour l'industrie. Dirigée par la famille van der Windt, elle est établie 7 bis rue du Chemin vert, à Saint-Maur-des-Fossés (Val-de-Marne). Elle a cédé la place en 1985 à la la société Techniques modernes et universelles de l'Abrasion (TMUA), créée l'année précédente par Frank van der Windt, transférée en 1995 de Paris à Langeac (Haute-Loire) puis acquise en 2014 par le groupe Sibim (fondé en 2005).

  • Période(s)
    • Principale : 3e quart 20e siècle , daté par tradition orale
  • Stade de création
    • oeuvre unique
  • Lieu d'exécution
    Commune : Saint-Maur-des-Fossés
    Adresse : 7 bis rue du Chemin vert
    Édifice ou site : usine de la société S. Van der Windt
  • Auteur(s)
    • Auteur :
      Van der Windt S. ( - 1985)
      Van der Windt S.

      Van der Windt S. Société créée par la famille Van der Windt (au début du 20e siècle ?) pour la fabrication des équipements abrasifs pour l'industrie. Etablie 7 bis rue du Chemin vert, à Saint-Maur-des-Fossés (Val-de-Marne). Remplacée en 1985 par la société Techniques modernes et universelles de l'Abrasion (TMUA), créée l'année précédente par Frank van der Windt.

      Cliquez pour effectuer une recherche sur cette personne.
      constructeur

Réalisé en acier, le tank à polir est composé d'un moteur électrique de 2,5 ch, porté par un socle tronconique en tôle, et d'un module de polissage. Ce dernier utilise une bande sans fin de papier de verre tendue entre deux roues : une roue motrice à revêtement en caoutchouc rainuré ("roue de contact"), montée en bout de l'arbre sortant du moteur, et une poulie métallique ("backstand") fixée à l'extrémité d'un bras inclinable ; cette dernière peut coulisser sur le bras pour permettre l'utilisation de bandes de différentes longueurs.

  • Catégories
    industrie de mécanique de précision
  • Structures
    • produit élaboré d'origine minérale, solide en masse, produit semi-fini, produit fini
  • Matériaux
    • acier
    • caoutchouc artificiel
  • Précision dimensions

    Dimensions totales (en cm) : h = 190, la = 80, pr = 56.

  • Inscriptions & marques
    • inscription concernant le fabricant, sur partie rapportée, peint
    • inscription concernant le lieu d'exécution, sur partie rapportée, peint
    • plaque signalétique, sur partie rapportée, peint
  • Précision inscriptions

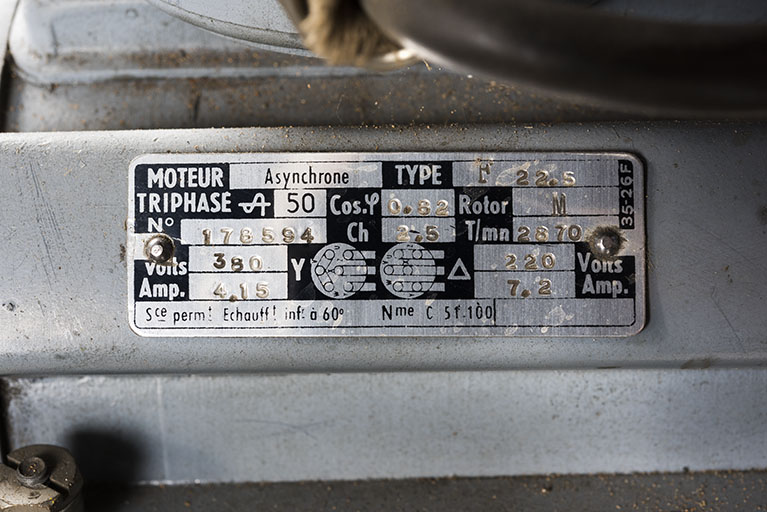

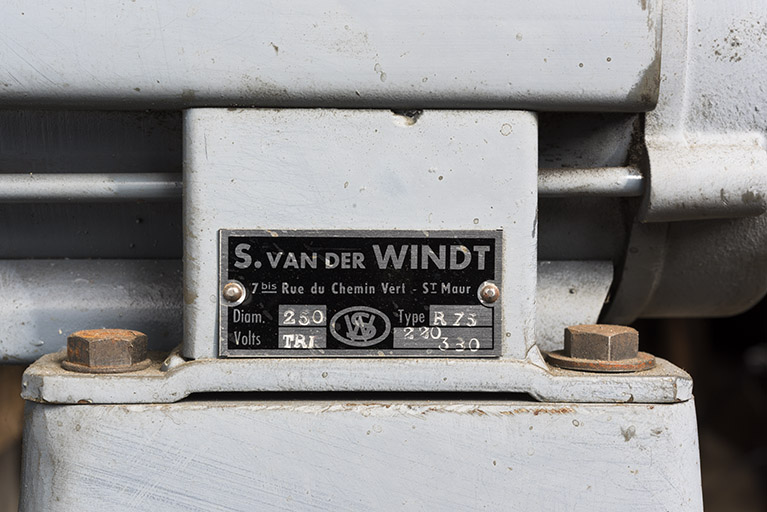

    Plaque rivée sur le moteur (transcription) : S. Van der Windt / 7 bis rue du Chemin vert - St Maur / Diam. 250 Type R 75 / Volts Tri 220/380 / [logotype : les lettres S et W superposées dans un cartouche ovale oblong]. Plaque rivée sur le moteur (transcription) : Moteur asynchrone Type F 22.5 / Triphasé [Hz] 50 Cos. [phi] 0.82 Rotor M / N° 178594 Ch 2.5 T/mn 2870 / Volts 380 Amp. 4.15 Volts 220 Amp. 7.2 [...]

  • État de conservation
    • en état de marche
  • Statut de la propriété
    propriété d'une personne privée
  • Référence Patriarche
    présent sur POP

Documents d'archives

  • Produits industriels de Précision. Machines à bandes abrasives pour le travail des métaux WS [et] Abrasifs appliqués spéciaux à grand rendement SIA [catalogue]. - Paris : PIP, s.d. [1955]. [22] p. : ill. ; 21,5 x 14 cm. Accompagné par un tarif au 1er juillet 1955 [2 p. ; 21 x 13,5 cm].

    Collection particulière

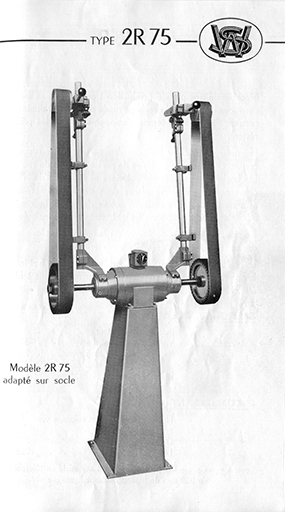

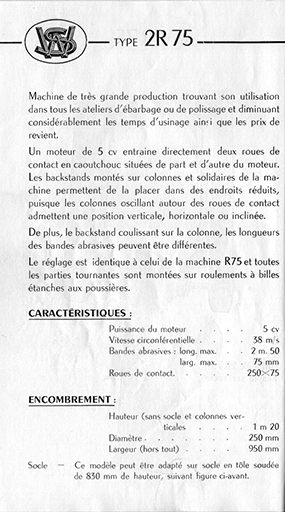

  • Type 2R 75 [dessin et notice], dessin imprimé, s.n., 1955. Publié dans : Produits industriels de Précision. Machines à bandes abrasives pour le travail des métaux WS [et] Abrasifs appliqués spéciaux à grand rendement SIA [catalogue]. - Paris : PIP, s.d. [1955].

    Collection particulière

Annexes

  • Catalogue de la société des Produits industriels de Précision, 1955
Date(s) d'enquête : 2016; Date(s) de rédaction : 2017
