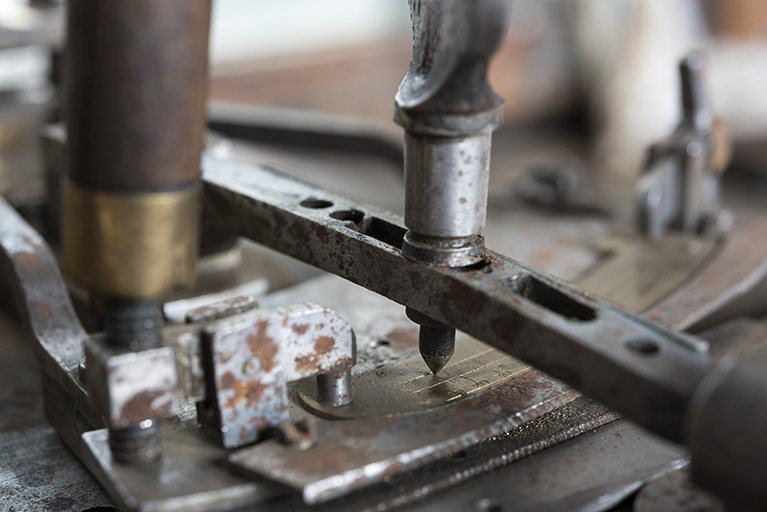

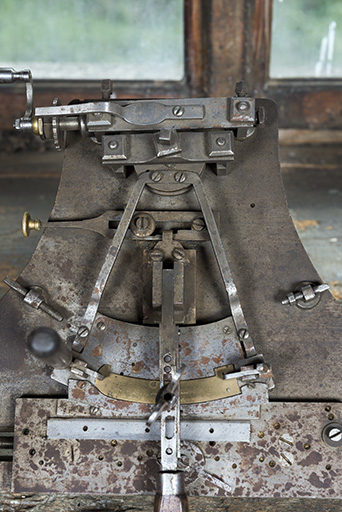

Actionnée manuellement, la machine sert à graver précisément des divisions sur une plaque métallique droite ou en arc de cercle (alidade). Réalisée en acier, laiton (poulie) et bois feuillu (poignées), elle comporte un socle de forme trapézoïdale, formé d'une épaisse plaque métallique portée par quatre pieds. Elle est composée de trois modules : un de gravage et deux dédiés au déplacement de la plaque à travailler. Le module de gravage est assez simple : une pointe métallique est fixée sur un levier qui est articulé (au centre du socle) sur un support, lui-même mobile, et achevé par une poignée en bois à l'avant. Avec ce levier, l'artisan peut amener la pointe au contact de la plaque et la déplacer pour graver le trait de division. L'amplitude du déplacement (correspondant à la longueur du trait) est limitée par un palpeur, en bout du support du levier, qui vient buter contre le bord intérieur d'un guide formé par une barre plate dont l'évidement central est plus ou moins large. Cette barre coulisse transversalement ce qui permet à l'artisan de présenter face au palpeur l'échancrure correspondant à la longueur de division souhaitée (par défaut, trois longueurs sont possibles pour les unités, les multiples de 5 et ceux de 10). La machine dispose de deux guides et deux leviers (sur celui en place, la position de la pointe est réglable). Le module de déplacement avant est destiné au gravage des plaques droites. La plaque est fixée sur un chariot dont le coulissement transversal dans un évidement du socle est commandé par une vis sans fin avec, à gauche, indexeur, ressort et manivelle. Le module arrière, pour le gravage des plaques courbes, est plus compliqué. La plaque est fixée par deux doigts, réglables à l'aide d'un boulon (celui de gauche s'achevant par une poignée), sur un support en forme de secteur dont la partie étroite est vissée sur une poulie horizontale. Munie d'une crémaillère, cette poulie est mise en rotation via une vis sans fin également actionnée par une manivelle (à gauche) avec indexeur et ressort.
