machine à marquer (machine à diviser les cercles de la société Les Fils de Virgile Amyot)
Œuvre étudiée
Auteur
Copyright
- (c) Région Bourgogne-Franche-Comté, Inventaire du patrimoine
Dossier non géolocalisé
Localisation
-
Aire d'étude et canton
Pays horloger (le) - Morteau
-
Commune
Les Gras
-
Dénominationsmachine à marquer
-
Appellationsmachine de la société Les Fils de Virgile Amyot
Cette machine sert à graver en arc de cercle diverses graduations pour des instruments ou des machines de précision. Elle est datée, par témoignage oral, des années suivant la première guerre mondiale et est attribuée, sans certitude aucune, à la société Les Fils de Virgile Amyot, des Gras, qui la possédait. Celle-ci a été fondée par quatre frères Amyot - Gustave (1893-1967), Jules (1894-1981), Maurice (1896-1980) et Pierre (1902-1970) -, fils de Virgile Amyot (1854-1910) qui fut fabricant de burins fixes aux Jean-Jacquot avant de s'installer au village. La société dispose à cette époque d'une fonderie au 4 rue du Moulin. Propriété d'un particulier, la machine a été restaurée et repeinte. Elle est une lointaine descendante de celle mise au point vers 1773 par le constructeur anglais Jesse Ramsden (1735-1800), auteur en 1777 de Description of an engine for dividing mathematical instruments (publié par Lalande en 1790 sous le titre Description d'une machine pour diviser les instruments de mathématique).
-
Période(s)
- Principale : 1er quart 20e siècle , daté par tradition orale
-
Lieu d'exécutionCommune : Les Gras
Adresse : 4-6 rue du Moulin
Édifice ou site : fonderie de cuivre et de bronze et usine de quincaillerie (usine d'outillage) Mesnier puis Les Fils de Virgile Amyot -
Auteur(s)
-
Auteur :
Les Fils de Virgile Amyot (Ets) ( - 2016)constructeur attribution par tradition oraleLes Fils de Virgile Amyot (Ets)Cliquez pour effectuer une recherche sur cette personne.
Les Fils de Virgile Amyot. Société créée par Gustave (1893-1967), Jules (1894-1981), Maurice (1896-1980) et Pierre (1902-1970) Amyot, fils de Virgile Amyot (1854-1910), paysan et tourneur sur métaux aux Gras. Spécialisée en 1920 dans la réalisation des mandrins de perceuse (sous la marque LFA) mais fabriquant aussi des calibres de mesurage pour horlogers et bijoutiers. Transférée en 1973 à Pontarlier, où elle disparaît en 2016.
-
Auteur :

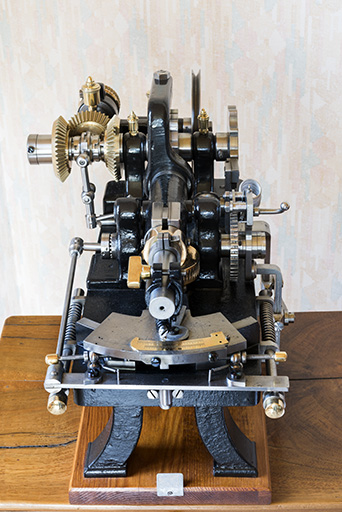

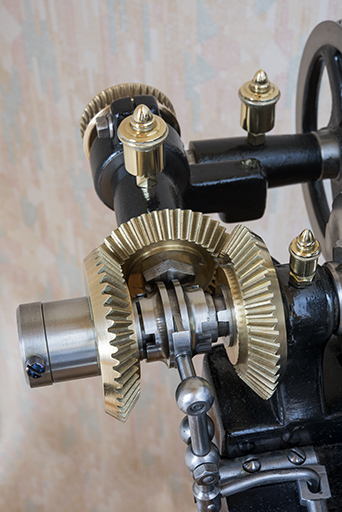

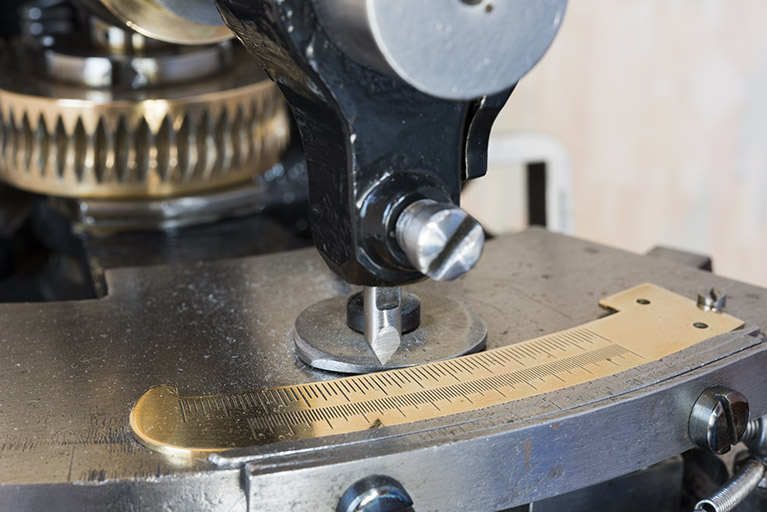

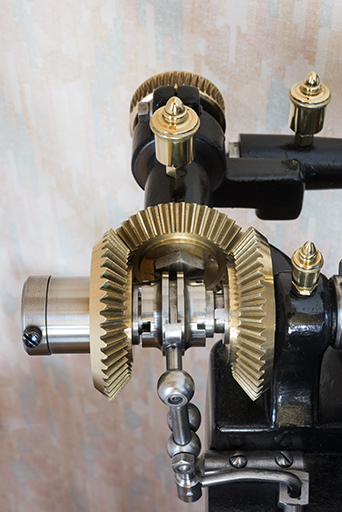

Semi-automatique, cette machine sert à graver précisément sur une plaque métallique les divisions d'un segment de cercle. Elle associe la fonte de fer, l'acier et le laiton (le socle en bois sur laquelle elle est fixée est récent). Le bâti est constitué d'une table en fonte, à quatre pieds arqués, portant à gauche le module moteur et une partie des commandes, au centre le support de l'arbre de gravage et la commande de pivotement de la table porte-pièce, située à droite. L'entraînement s'effectue à l'aide d'une courroie actionnant une poulie à gorge (à gauche). Le mouvement est transmis à un arbre coulissant portant la pointe à graver, animé par une came d'un mouvement de va-et-vient d'amplitude variable. La table porte-pièce est, elle, mise en rotation grâce à une vis sans fin engrenant sur une roue dont la tranche est creusée d'une crémaillère. Ainsi la machine grave-t-elle le trait de division dans la pièce en laiton, qui pivote automatiquement pour se positionner à l'emplacement du trait suivant. Trois longueurs de traits sont possibles, pour les unités, les multiples de 5 et ceux de 10.
-
Catégoriesindustrie de mécanique de précision
-
Structures
- produit élaboré d'origine minérale, solide en masse, produit semi-fini
-
Matériaux
- fonte de fer
- acier
- laiton
-
Précision dimensions
Dimensions totales (en cm) : l = 59, la = 32, h = 33.
-
État de conservation
-
Statut de la propriétépropriété d'une personne privée
-
Référence Patriarcheprésent sur POP
- (c) Région Bourgogne-Franche-Comté, Inventaire du patrimoine
- (c) Région Bourgogne-Franche-Comté, Inventaire du patrimoine
- (c) Région Bourgogne-Franche-Comté, Inventaire du patrimoine
- (c) Région Bourgogne-Franche-Comté, Inventaire du patrimoine
- (c) Région Bourgogne-Franche-Comté, Inventaire du patrimoine
-
Amyot, Jean-Marie. Fils de Gustave Amyot et petit-fils de Virgile, ancien maire. Les Gras.
3 août 2017
Bibliographie
-
Belmont, Henry-Louis. La montre : méthodes & outillages de fabrication du XVIe au 19e siècle : de la naissance de la montre à la période proto-industrielle. - Besançon : Cêtre, 1991. 199 p. : ill. ; 28 cm.
-
Description d'une machine pour diviser les instruments de mathématiques, par M. Ramsden [...] publiée à Londres en 1787 [...] augmentée de la description d'une machine à diviser les lignes droites, et de la notice de divers ouvrages de M. Ramsden, par M. de Lalande [...] - Paris : Firmin Didot, 1790. 46 p. - 7 p. de pl. ; in-4. Document consultable en ligne sur le site de la Bibliothèque nationale de France : http://gallica.bnf.fr/ark:/12148/bpt6k5653075g (consultation : 19 mai 2017).
