Dossier d’œuvre objet IM25005407
| Réalisé par
- patrimoine industriel, patrimoine industriel du Doubs
machine à forger libre (marteau-pilon pneumatique Glaser),
ferme, atelier de taillanderie et atelier (puis usine) de tournerie Vuillemin
Œuvre étudiée
Auteur
Copyright
- (c) Région Bourgogne-Franche-Comté, Inventaire du patrimoine
Dossier non géolocalisé
Localisation
-
Aire d'étude et canton
Pays horloger (le) - Morteau
-
Commune
Grand'Combe-Châteleu
-
Adresse
5-9 Pré Rondot
-
Emplacement dans l'édifice
forge à chaud
-
Dénominationsmachine à forger libre
-
Appellationsmarteau-pilon Glaser

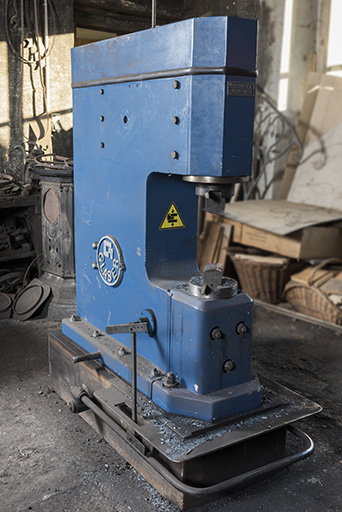

Ce marteau-pilon pneumatique type GSH 41 a été fabriqué en 2005 par la société Glaser, établie à Gross-Umstadt en Allemagne (Hesse). Cette entreprise a été fondée en 1965 par Gehrard Glaser à Kleestadt, village voisin de Gros-Umstadt qu'elle a gagné en 1971 (elle a été transférée à Bamberg en 2010). Elle vendait des portes, fenêtres et grilles puis s'est orientée au cours de la décennie 1970 vers la ferronnerie et la fabrication des machines de forge. Le marteau-pilon a été acheté en 2005 par Benoît Vuillemin pour son atelier de ferronnerie d'art.
-
Période(s)
- Principale : 1er quart 21e siècle , porte la date
-
Dates
- 2005, porte la date
-
Lieu d'exécutionCommune : Gros-Umstadt, Allemagne
Édifice ou site : usine Glaser GmbH & Co -
Auteur(s)
-
Auteur :
Glaser GmbH & Co (1965 - )constructeurGlaser GmbH & CoCliquez pour effectuer une recherche sur cette personne.
Glaser GmbH & Co. Société fabriquant des machines-outils pour les travaux de forge. Créée en 1965 par Gehrard Glaser à Kleestadt (Hesse, Allemagne), transférée ensuite dans la ville voisine Gros-Umstadt puis en 2010 à Bamberg.
-
Auteur :

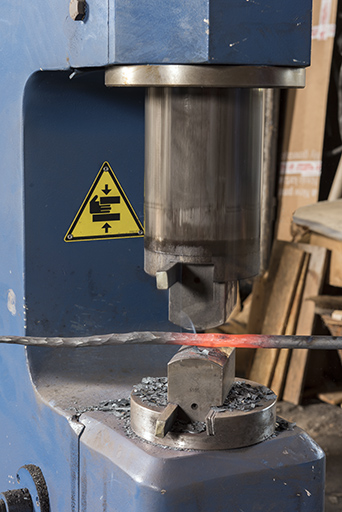

Le marteau-pilon est réalisé en fer, acier, fonte aciérée (chabotte) et alliage. C'est un marteau pneumatique : un moteur électrique de 4 kW (5,5 ch), fixé sur le côté gauche, entraîne à l'aide de courroies trapézoïdales un volant qui, via une bielle, actionne le piston compressant l'air utilisé pour animer la tête. La force de frappe est d'environ 40 kg ; la vitesse varie jusqu'à 220 coups à la minute. Le fonctionnement est commandé au pied à l'aide d'une barre (faisant office de pédale) placée à l'avant du socle.
-
Catégoriesindustrie métallurgique et de transformation des métaux
-
Structures
- produit élaboré d'origine minérale, solide en masse, produit brut, produit semi-fini
-
Matériaux
- fonte de fer
- acier
- fer
- alliage spécial, (incertitude)
-
Précision dimensions
Dimensions hors tout (en cm) : h = 135 (168 avec le socle), la = 84, pr = 135. Poids approximatif (en kg) : marteau-pilon = 850, chabotte = 250.
-
Inscriptions & marques
- logotype, sur l'oeuvre, fondu, en relief
- plaque signalétique, sur partie rapportée
-
Précision inscriptions
Logotype (trappe circulaire sur le côté gauche) : lettre G et nom Glaser. Plaque signalétique (rivée) : G Glaser CE / D-64823 Gross-Umstadt / Type GSH41 Fabr-Nr 311/05 / 400 V 3-50/60 Hz 16 A Made in Germany.
-
État de conservation
- en service
-
Statut de la propriétépropriété d'une personne privée
-
Référence Patriarcheprésent sur POP
- (c) Région Bourgogne-Franche-Comté, Inventaire du patrimoine
- (c) Région Bourgogne-Franche-Comté, Inventaire du patrimoine
- (c) Région Bourgogne-Franche-Comté, Inventaire du patrimoine
-
Vuillemin, Benoît. Exploitant la ferronnerie d'art. Grand'Combe-Châteleu.
22 novembre 2017
Documents figurés
-
[Coupe et élévation du marteau-pilon pneumatique GSH41], dessin imprimé, s.n., s.d. [2007]. Extrait d'un catalogue : Kunstschmiede-Maschinen Rohrbearbeitungs-Maschinen von Glaser für Schlosser. - Gros-Umstadt : Glaser, s.d. [2007], p. 100-101. Document accessible en ligne : http://glaser-metall.de/downloads/Glaser-Maschinen-2007.pdf (consultation : 29 novembre 2017).
Date(s) d'enquête :
2017;
Date(s) de rédaction :
2017
