Ensemble fonctionnel homogène composé de 7 scies. Vraisemblablement fabriquées et mises en place vers 1897, elles étaient au nombre de 8 en 1946. La 8e, un briquet (servant à couper les gros blocs en deux), a disparu en 1957 (avec 2 châssis supplémentaires ?), remplacée par 2 châssis Giorgini Maggi. La 5e et la 6e conservent sur leur châssis porte-lames la plaque du constructeur Décamps, la 7e a été refaite sur place.
Dossier d’œuvre objet IM39001044
| Réalisé par
- patrimoine industriel, patrimoine industriel du Jura
7 machines à débiter (châssis de scie multilames de la ligne de débitage du marbre),

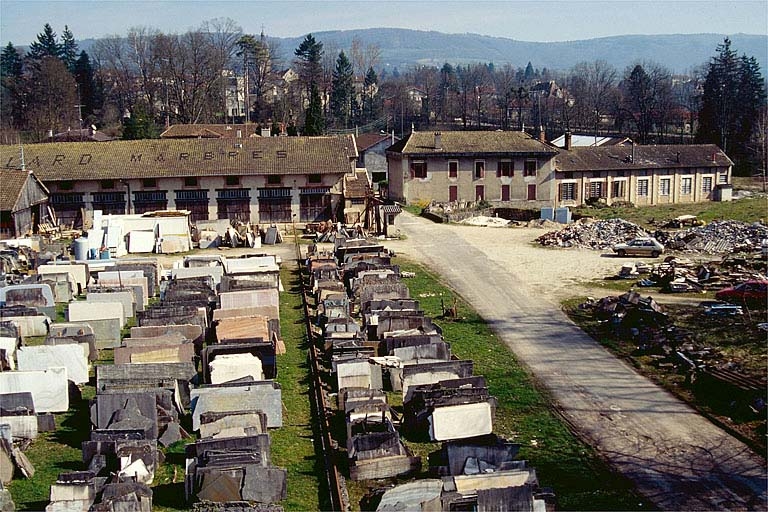

moulin à blé dit moulin Febvre, usine de taille de matériaux de construction dite marbrerie Célard
Œuvre étudiée
Auteur
Copyright
- (c) Région Bourgogne-Franche-Comté, Inventaire du patrimoine
Dossier non géolocalisé
Localisation
-
Aire d'étude et canton
Saint-Amour
-
Commune
Saint-Amour
-
Adresse
2 à 6 rue de la Marbrerie
-
Emplacement dans l'édifice
atelier de fabrication (scierie)
-
Dénominationsmachine à débiter
-
Parties constituantes non étudiéesmoteur électrique
-
Période(s)
- Principale : limite 19e siècle 20e siècle
-
Lieu d'exécutionCommune : Cousolre
-
Auteur(s)
-
Auteur :
Décamps DésiréconstructeurDécamps DésiréCliquez pour effectuer une recherche sur cette personne.
Atelier de construction mécanique à Cousolre (Nord). XXe siècle.
-
Auteur :

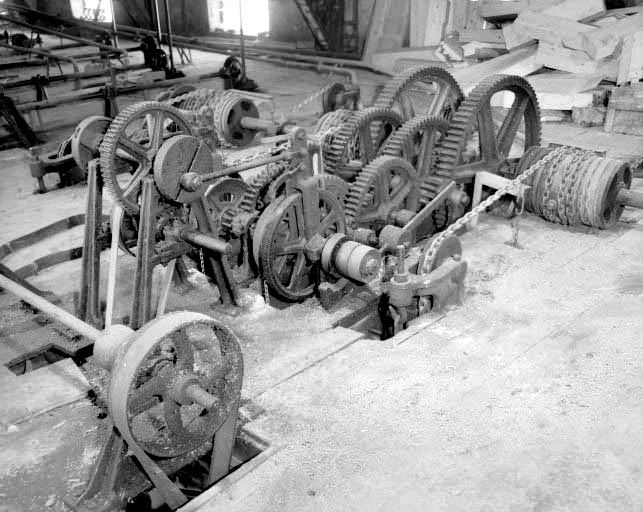

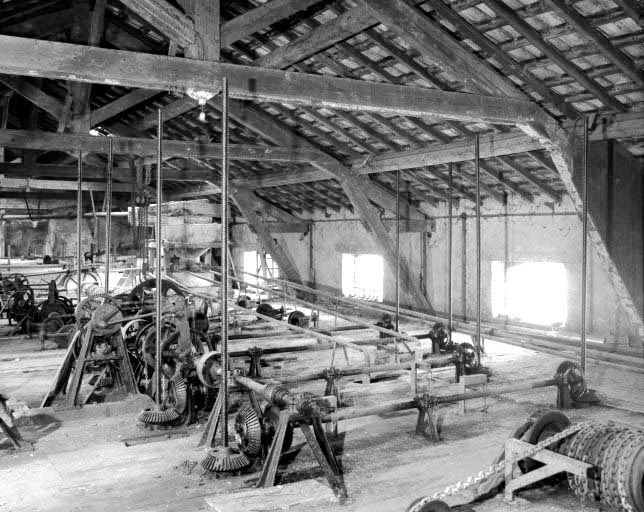

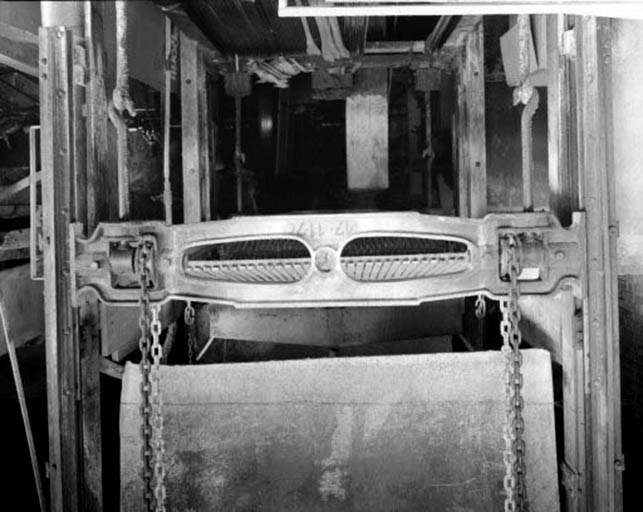

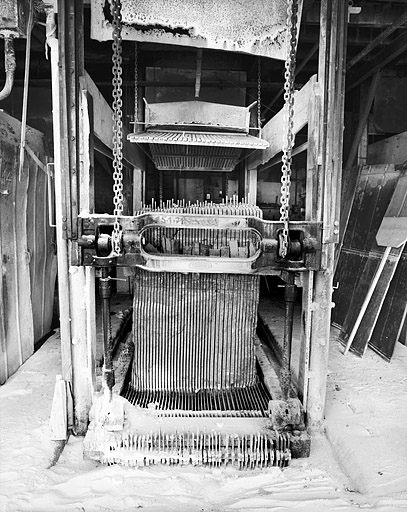

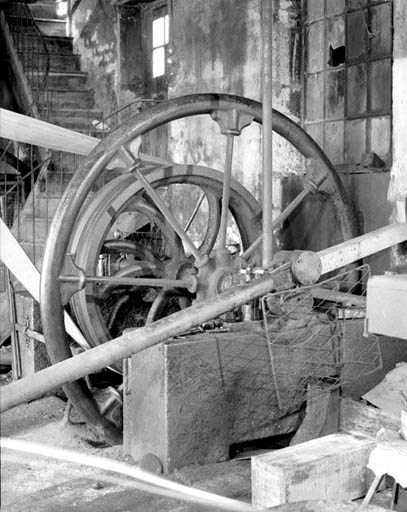

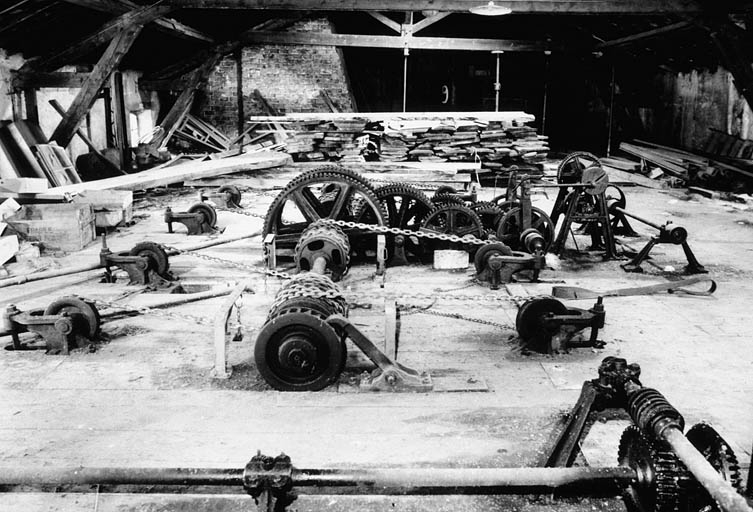

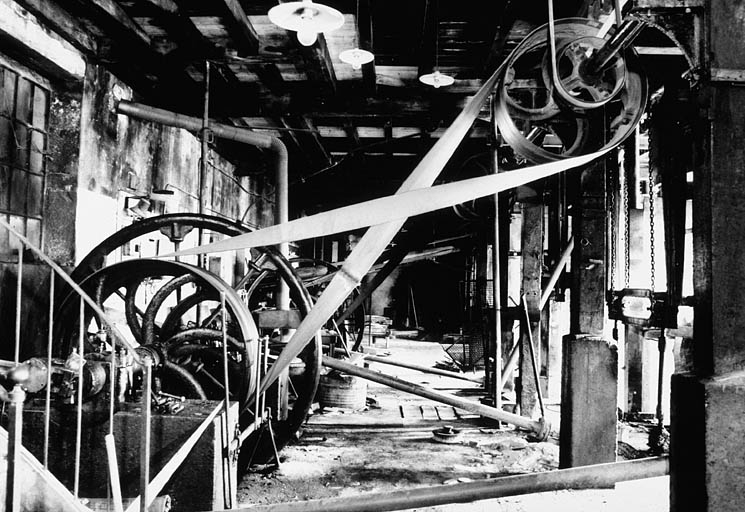

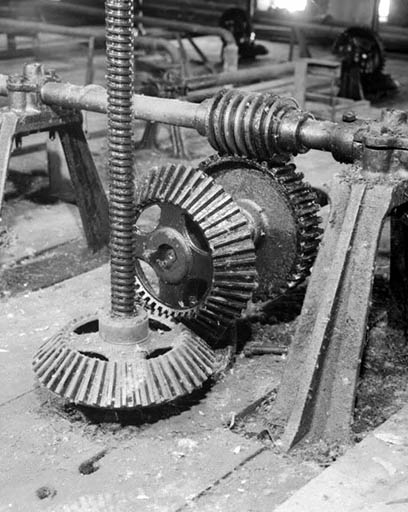

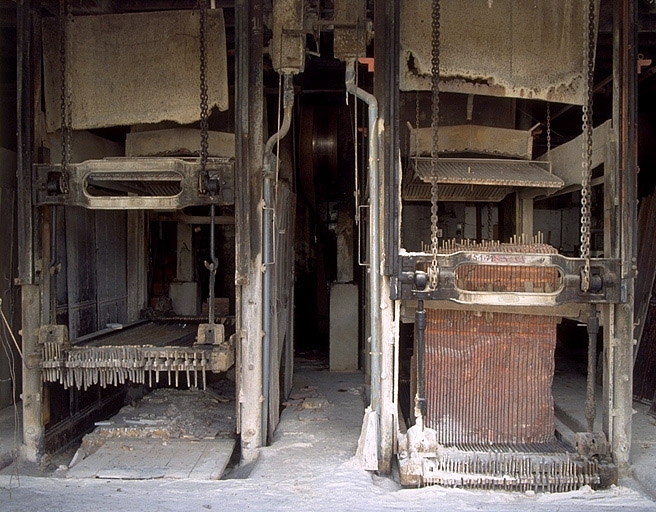

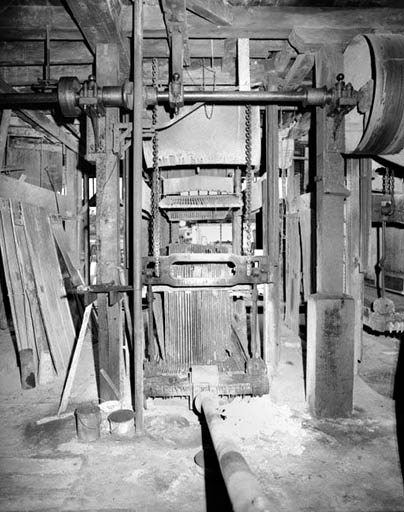

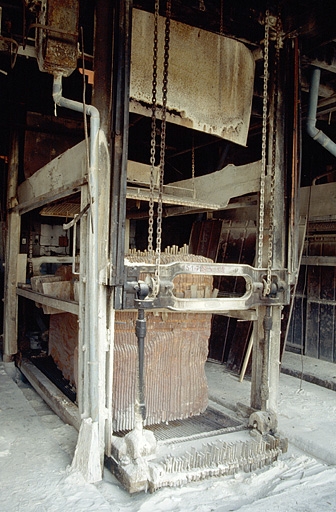

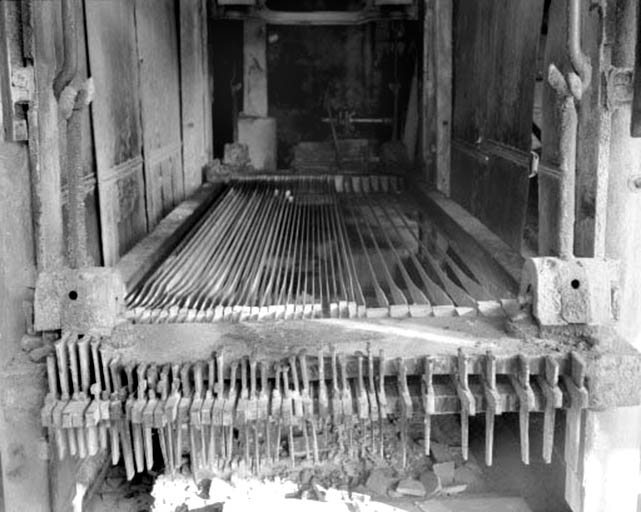

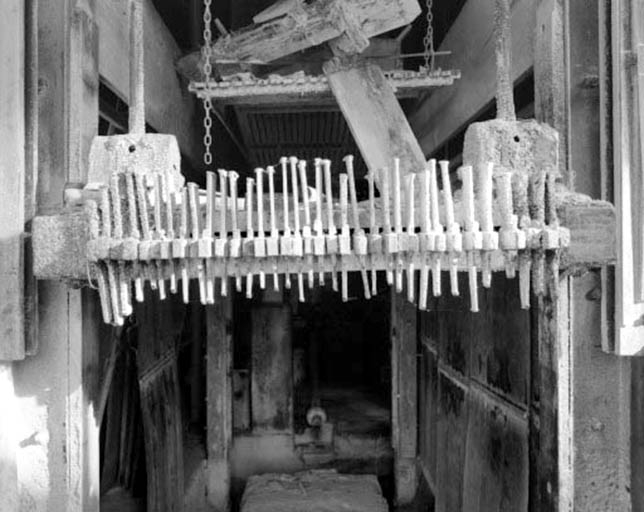

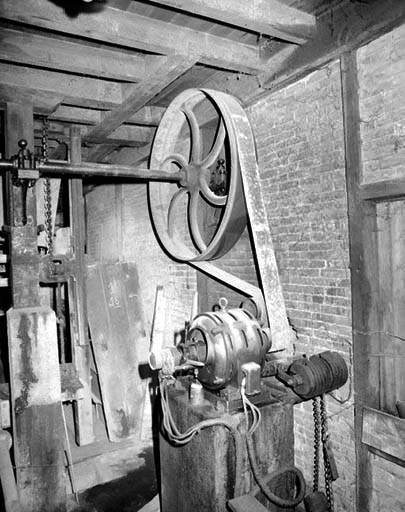

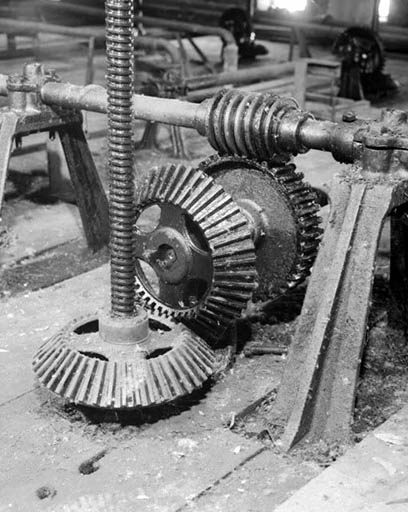

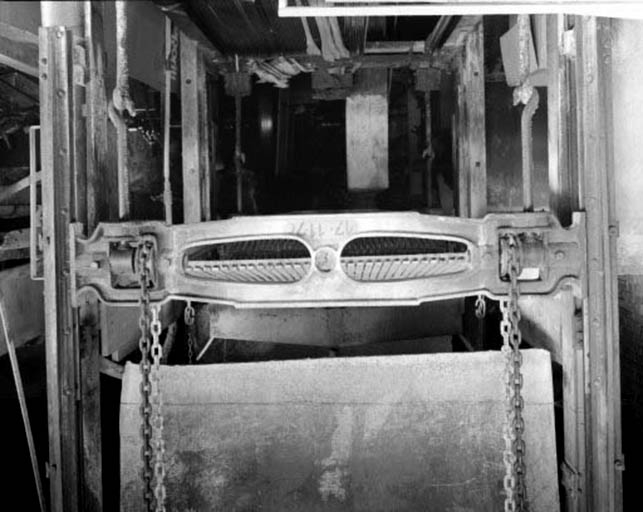

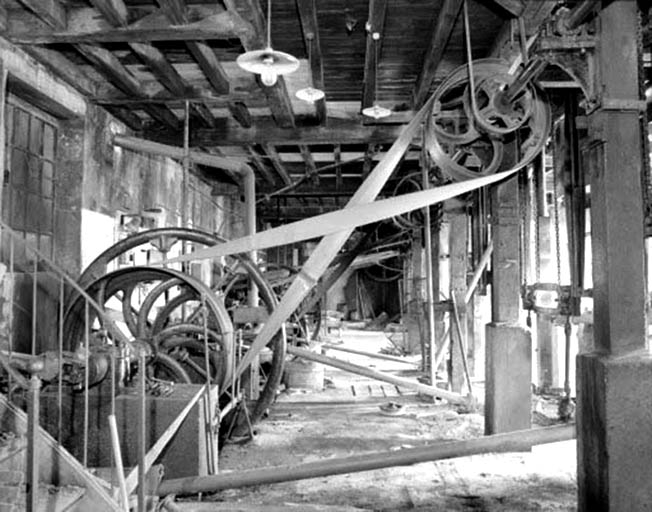

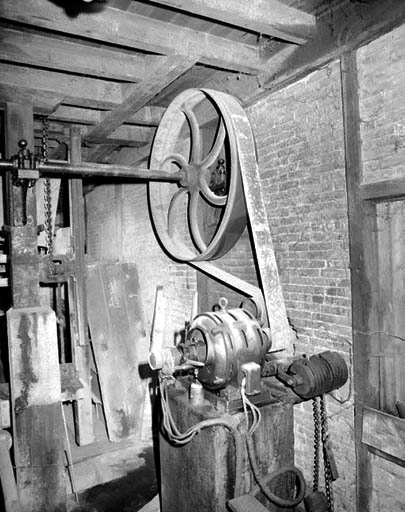

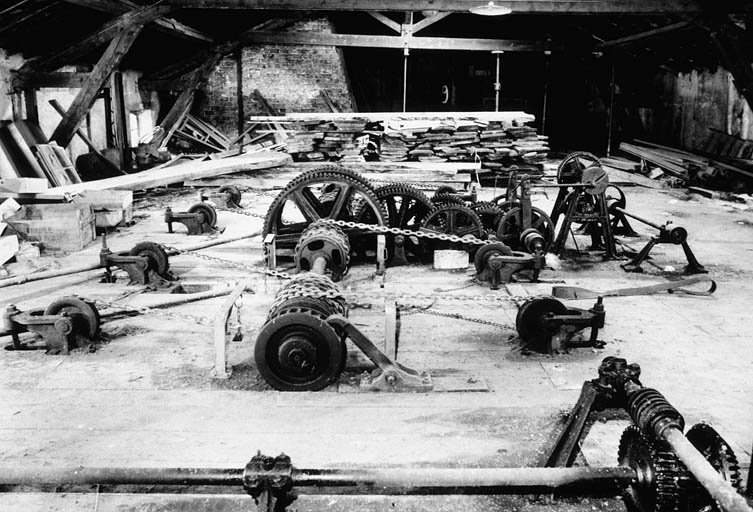

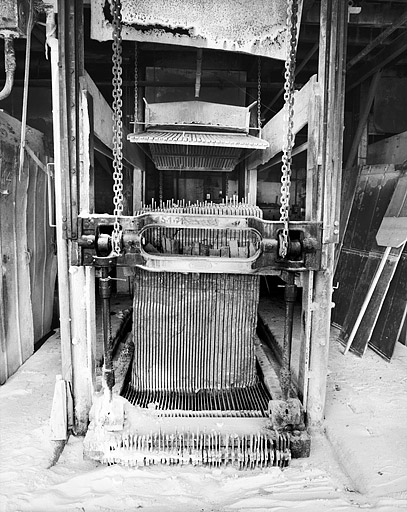

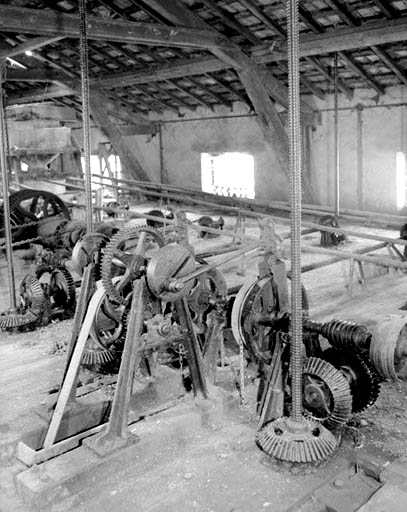

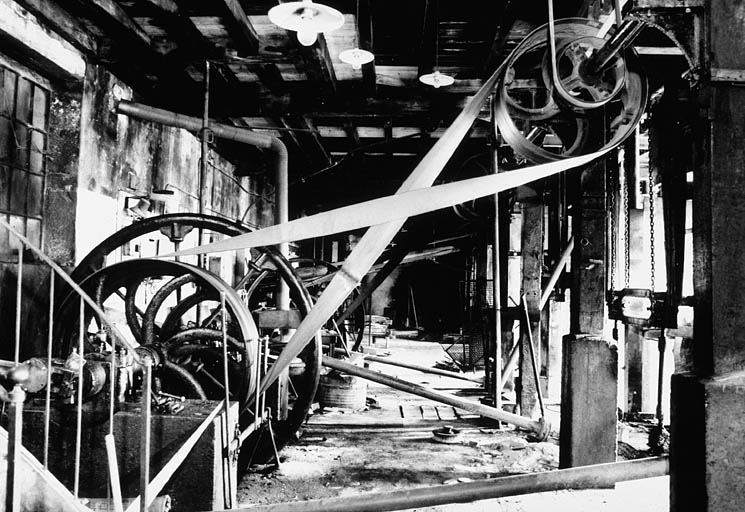

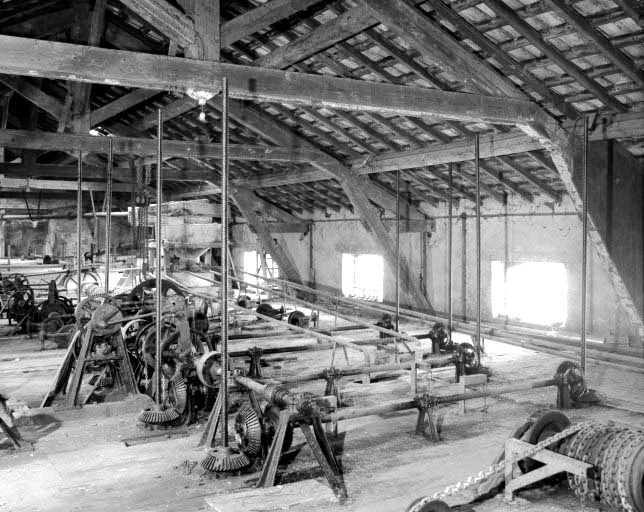

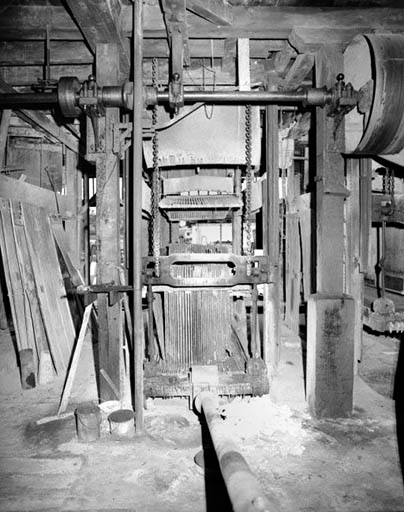

Chaque scie ou armure est constituée d'un bâti fixe servant de guide à un bâti mobile, à hauteur variable, qui soutient grâce à des bras articulés le châssis porte-lames. Ce dernier est animé (72 fois par minute) d'un mouvement de va-et-vient par un système manivelle-bielle. Source d'énergie : moteur électrique Sacm (Belfort) unique de 17 ch, arbre de transmission au plafond, courroies. Les scies sont groupées par 2 pour leur fonctionnement (volant d'inertie commun mais débrayage possible par désaccouplement de la bielle du châssis) et leur système de descente (à vis sans fin pour les 3e et 4e en partant du nord, à chaîne pour les autres), automatique et à vitesse réglable. En nombre variable (jusqu'à une centaine), les lames sont dénuées de dents : le sciage s'effectue par usure du marbre, les lames frottant sur du sable amené sur chaque bloc par un circuit de distribution. Vitesse moyenne de tranchage : 5 ou 6 mm à l'heure.
-
Catégoriesindustrie extractive
-
Structures
- matériau d'origine minérale, solide en masse, matériau
-
Matériaux
- fer
-
Précision dimensions
châssis porte-lames : l = 290 à 450 cm, la = 95 à 155 cm ; bielle : l = 350 à 380 cm ; volant d'inertie : d = 220 cm
-
Inscriptions & marques
- inscription concernant le fabricant, sur partie rapportée
-
Précision inscriptions

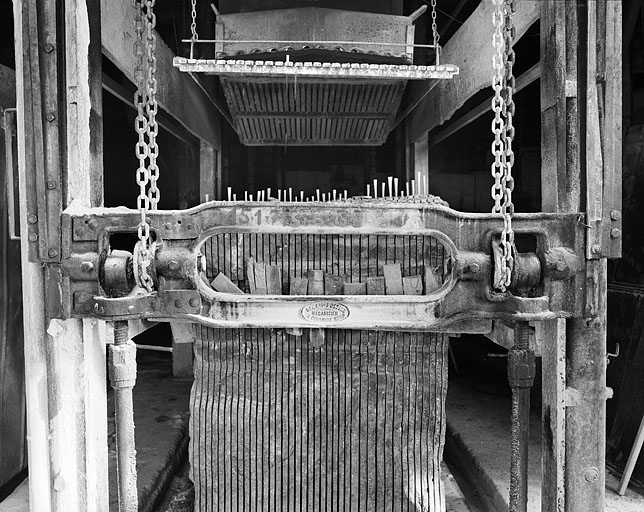

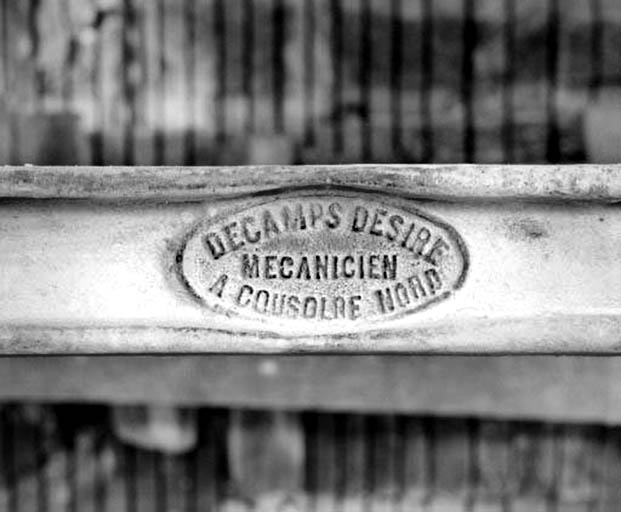

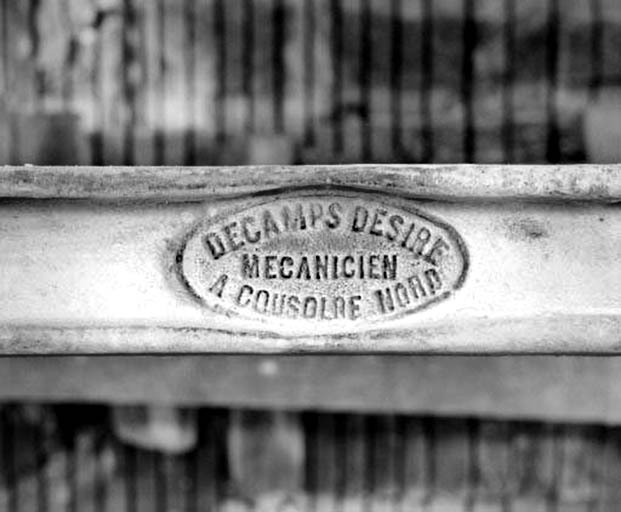

inscription : Décamps Désiré / Mécanicien / à Cousolre Nord (plaque rivée sur le châssis porte-lames)
-
État de conservation
- en service
-
Statut de la propriétépropriété d'une personne privée
-
Référence PatriarcheVersé sur POP le 23/02/2023
- (c) Région Bourgogne-Franche-Comté, Inventaire du patrimoine
- (c) Région Bourgogne-Franche-Comté, Inventaire du patrimoine
- (c) Région Bourgogne-Franche-Comté, Inventaire du patrimoine
- (c) Région Bourgogne-Franche-Comté, Inventaire du patrimoine
- (c) Région Bourgogne-Franche-Comté, Inventaire du patrimoine
- (c) Région Bourgogne-Franche-Comté, Inventaire du patrimoine
- (c) Région Bourgogne-Franche-Comté, Inventaire du patrimoine
- (c) Région Bourgogne-Franche-Comté, Inventaire du patrimoine
- (c) Région Bourgogne-Franche-Comté, Inventaire du patrimoine
- (c) Région Bourgogne-Franche-Comté, Inventaire du patrimoine
- (c) Région Bourgogne-Franche-Comté, Inventaire du patrimoine
- (c) Région Bourgogne-Franche-Comté, Inventaire du patrimoine
- (c) Région Bourgogne-Franche-Comté, Inventaire du patrimoine
- (c) Région Bourgogne-Franche-Comté, Inventaire du patrimoine
- (c) Région Bourgogne-Franche-Comté, Inventaire du patrimoine
- (c) Région Bourgogne-Franche-Comté, Inventaire du patrimoine
- (c) Région Bourgogne-Franche-Comté, Inventaire du patrimoine
- (c) Région Bourgogne-Franche-Comté, Inventaire du patrimoine
- (c) Région Bourgogne-Franche-Comté, Inventaire du patrimoine
- (c) Région Bourgogne-Franche-Comté, Inventaire du patrimoine
- (c) Région Bourgogne-Franche-Comté, Inventaire du patrimoine
Documents figurés
-

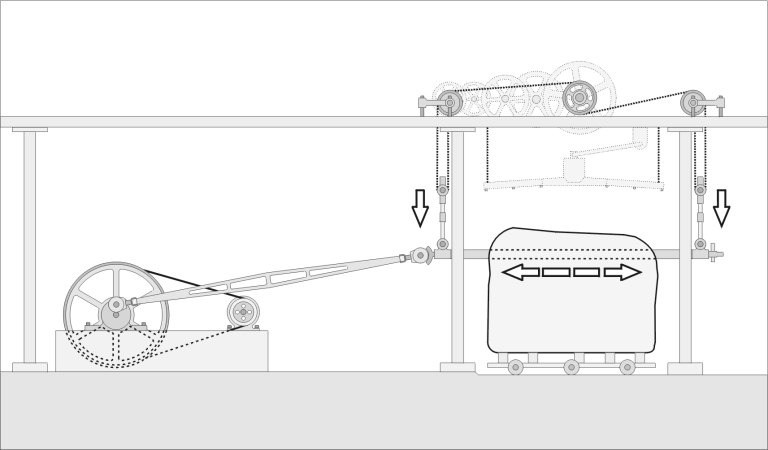

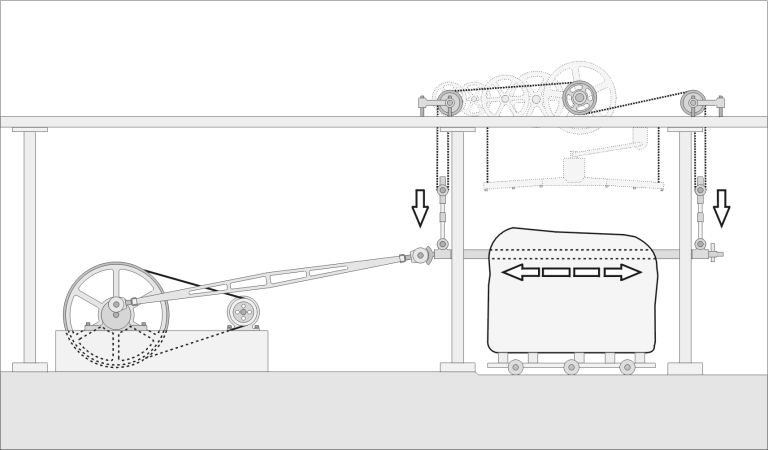

Schéma de fonctionnement d'un châssis de scie multilames. Dessin, 1997, par Céréza, André (dessinateur)
